CYPECAD

Implementou-se a opção Atribuir dados do terreno (separador Entrada de vigas> menu Vigas/Muros) que permite definir o módulo de winkler e as tensões admissíveis do terreno nas vigas de fundação e lajes de fundação que foram previamente introduzidas, sem necessidade de editar estes elementos de fundação.

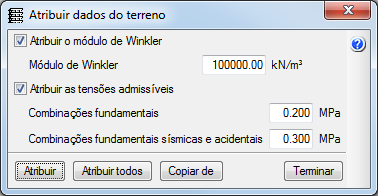

A selecção desta opção abre a janela Atribuir dados do terreno. Introduzem-se as características do terreno para atribuí-las a vigas e lajes de fundação mediante três opções:

  • Botão Atribuir
    Encerra a janela e permite atribuir os dados do terreno introduzidos às lajes e vigas de fundação que se seleccionem com o botão esquerdo do rato, elemento a elemento ou mediante janela de selecção.
  • Botão Atribuir todos
    Encerra a janela e permite atribuir os dados do terreno introduzidos a todas as lajes e vigas de fundação que foram introduzidas na planta actual.
  • Botão Copiar de
    Encerra a janela e permite copiar os dados do terreno da laje ou viga de fundação que seleccione com o botão esquerdo do rato. Após esta selecção, aparece de novo o diálogo Atribuir dados do terreno com os dados da viga ou laje de fundação seleccionada. Isto permite atribuir a outras vigas ou lajes de fundação mediante os botões Atribuir ou Atribuir todos.

A opção Atribuir dados do terreno (separador Entrada de vigas> menu Vigas/Muros) estará desactivada se na planta actual não existir nenhuma laje ou viga de fundação.

Saber mais
  • 2012.j

Norme Tecniche per le Costruzioni (14 gennaio 2008) Paragrafo 3.2 Azione Sismica.

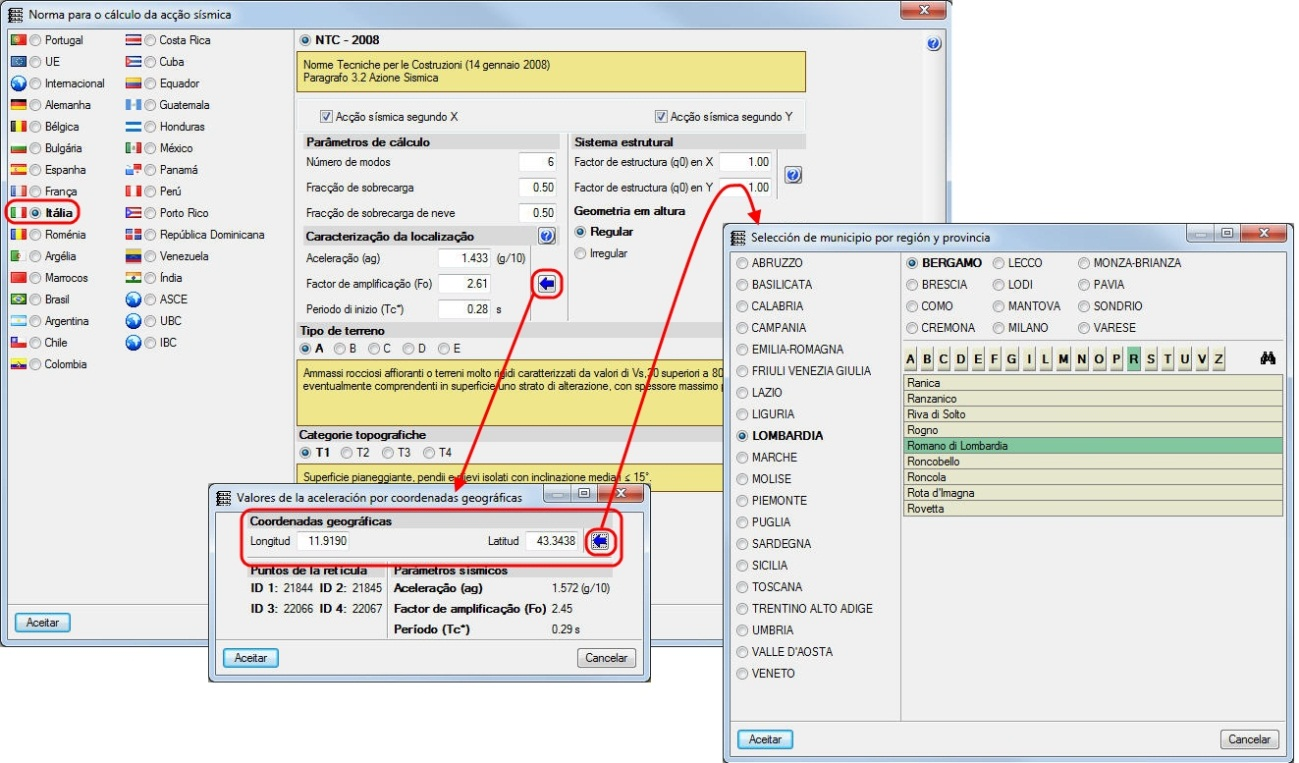

Esta norma já estava implementada no CYPECAD e no Novo Metal 3D desde a v.2011.e. Agora facilitou-se a introdução dos parâmetros sísmicos que caracterizam o local. O utilizador pode indicar as coordenadas geográficas ou o município do local da obra, e o programa introduz automaticamente os seus parâmetros sísmicos (aceleração, factor de amplificação e período de início).

CYPECAD

Saber mais
  • 2012.j

Código Hondureño de la Construcción. Normas Técnicas Complementarias. XII. Cargas y Fuerzas Estructurales. Diseño por Viento.

Implementada no CYPECAD.

Saber mais
  • 2012.j

Foi implementado a opção Atribuir fundação no diálogo Atribuir muros (menu Vigas/muros > Atribuir muros). Esta opção permite atribuir uma fundação a um muro já introduzido sem necessidade de editá-lo.

Saber mais
  • 2012.h

Implementaram-se as ligações empalmes de duas peças mediante cobrejuntas aparafusadas nos módulos Ligações II e Ligações IV (aparafusadas).

Para que sejam dimensionáveis, os novos tipos de ligações empalmes mediante cobrejuntas aparafusadasdeverão ter as seguintes características:

  • Almas coplanares e eixos paralelos
    Ambas as peças devem ter as almas coplanares e eixos paralelos.
  • Altura das peças e forras
    Não é necessário que as duas peças tenham a mesma altura nem que os eixos sejam coincidentes. O programa utiliza forras se forem necessárias, sempre e quando a espessura necessária para a forra seja maior ou igual que 2 mm. Caso contrário, deixa a abertura.
  • Empalmes de pilares
    O programa tenta dimensionar os empalmes entre pilares mediante cobrejuntas. Se não for possível, tenta dimensionar mediante empalme com chapas frontais (se forem de igual perfil).
  • Empalmes de peças não verticais
    A sequência do dimensionamento é inversa à dos pilares. O programa tenta dimensionar o empalme das duas peças com chapas frontais (se forem de igual perfil). Se não for possível, tenta dimensionar o empalme mediante cobrejuntas.
  • Dimensionamento das cobrejuntas
    As cobrejuntas de alma dimensionam-se para resistir ao esforço transverso perpendicular ao eixo das peças, enquanto que as cobrejuntas dos banzos dimensionam-se para resistir aos cinco esforços restantes.
  • Disposição das cobrejuntas
    • Peças com a mesma altura interior
      Inicialmente, o programa dispõe apenas cobrejuntas interiores nos banzos. Se não cumpre, adicionam-se cobrejuntas exteriores.
    • Peças com diferente altura interior
      Inicialmente, o programa dispõe uma cobrejunta exterior. Se não cumpre, adicionam-se cobrejuntas interiores.
  • Rigidez das ligações
    Os empalmes de peças dimensionadas mediante cobrejuntas aparafusadas consideram-se rígidos, pelo que não se requer a definição da rigidez rotacional dos extremos de ambas as peças.
Saber mais
  • 2012.g

Implementaram-se novas tipologias de ligações pilar-viga nos módulos Ligações I, Ligações II, Ligações III e Ligações IV, em que a viga é a peça contínua no nó e o pilar é a peça interrompida.

  • Para Ligações I, Ligações II, Ligações III e Ligações IV
    • Pilar inferior com viga contínua
    • Pilar superior com viga contínua


  • Para Ligações III e Ligações IV (incluindo as tipologias anteriores)
    • Pilar inferior e pilar superior com viga contínua


Para que sejam dimensionáveis, os novos tipos de ligações de viga contínua deverão ter as seguintes características:

  • Almas coplanares
    Os pilares e a viga devem ter almas coplanares.
  • Sem barras perpendiculares
    Não se permitem peças conectadas ao nó perpendicularmente ao plano definido pelos pilares e a viga.
  • Pendente da viga
    A viga pode ter pendente.
  • Encastramento dos pilares à viga
    Nos módulos Ligações II e Ligações IV (aparafusadas), os pilares devem estar encastrados à viga, sendo que para os módulos Ligações I e Ligações III (soldadas), os pilares podem estar encastrados ou articulados à viga.
  • Largura dos banzos de uma viga com pilares encastrados
    • Em nós extremos de pórticos
      Para pilares encastrados, situados em nós extremos de pórticos, a largura do banzo da viga deve ser maior que a largura do banzo do pilar.
    • Em nós intermédios de pórticos
      Para pilares encastrados, situados em nós intermédios de pórticos (com viga contínua no nó), a largura do banzo da viga deve ser maior ou igual à largura do banzo do pilar.
Saber mais
  • 2012.g

Foi melhorada a organização das layers de desenho utlizadas na representação do desenho Quadro de pilares:

  • As armaduras longitudinais e as armaduras transversais pertencem a layers diferentes.
  • Os elementos das armaduras longitudinais e os elementos das armaduras transversais pertencem a layers diferentes.
  • Os textos e linhas do quadro de pilares e os textos e linhas da tabela que contém os dados da armadura pertencem a layers diferentes.
  • As secções dos pilares de betão e as dos pilares metálicos pertencem a layers diferentes.
  • Os textos das cotas das secções transversais dos pilares e as linhas destas cotas pertencem a layers diferentes.

Mejoras en la organización de capas del plano Cuadro de pilares

Se ha mejorado la organización de capas de dibujo empleadas en la representación del plano Cuadro de pilares:

  • Las armaduras longitudinales y las armaduras transversales pertenecen a capas diferentes.
  • Las etiquetas de las armaduras longitudinales y las etiquetas de las armaduras transversales pertenecen a capas diferentes.
  • Los textos y líneas del cuadro de pilares y los textos y líneas de la tabla que contiene los datos del armado pertenecen a capas diferentes.
  • Las secciones de los pilares de hormigón y las de los pilares metálicos pertenecen a capas diferentes.
  • Los textos de las cotas de las secciones transversales de los pilares y las líneas de dichas cotas pertenecen a capas diferentes.
Saber mais
  • 2012.f

Quando se exporta para TEKLA® Structures o pormenor completo da estrutura inclui-se os perfis formados por duplo canal laminado em caixão soldado com cordão de soldadura contínuo.

Saber mais
  • 2011.h

Na Planta estrutural, em cada planta é possível incluir uma tabela com as coordenadas dos pilares referenciados à origem de coordenadas estabelecido por defeito ou à origem introduzido com a nova opção “Ponto para a origem da implantação” (separador Entrada de pilares > menu Introdução > Linhas de referência). Para além das coordenadas, na tabela indicam-se as dimensões e a cota da planta.

Saber mais
  • 2011.h

Quando numa treliça plana formada por perfis tubulares se consulta uma ligação (menu Ligações > Consultar) pertencente a algum dos tipos dimensionáveis pelo módulo Ligações V, no qual não se cumpre alguma das condições geométricas estabelecidas pela norma utilizada, o programa mostra uma listagem de verificações efectuadas com as recomendações para solucionar o problema geométrico.

Saber mais
  • 2011.h

Implementou-se a ligação KT no extremo de cordão para todos os tipos de tubos que contemplam o módulo de Ligações V.

No ponto Tipologias de ligações de treliças planas com perfis tubulares implementadas da página Ligações V, Treliças planas com perfis tubulares pode encontrar os tipos de ligações dimensionáveis por este módulo.

Saber mais
  • 2011.h
  • Para os quatro módulos de ligações de perfis duplo T (Ligações I,  Ligações II, Ligações III e Ligações IV), acrescentaram-se os seguintes nós para pilar de última planta, pilar comtínuo (só no Novo Metal 3D e Estruturas 3D integradas) e pilar em transição:
    • Pilar com 2 vigas:
      • Pilar com uma viga articulada ao banzo e outra encastrada ao banzo.
      • Pilar com uma viga articulada à alma e outra encastrada à alma.
      • Pilar com uma viga articulada ao banzo e outra encastrada à alma.
    • Pilar com 3 vigas:
      • Pilar com uma viga articulada ao banzo, outra encastrada à alma e a terceira articulada à alma.
      • Pilar com uma viga encastrada ao banzo, outra encastrada à alma e a terceira articulada à alma.
      • Pilar com uma viga articulada ao banzo e as outras duas encastradas à alma.
      • Pilar com viga articulada à alma, outra encastrada ao banzo e a tercera articulada ao banzo.
      • Pilar com viga encastrada à alma, outra encastrada ao banzo e a terceira articulada ao banzo.
      • Pilar com viga encastrada à alma e as outras duas articuladas ao banzo.
    • Pilar com 4 vigas:
      • Pilar com 2 vigas articuladas à alma, outra encastrada ao banzo e outra articulada ao banzo.
      • Pilar com 2 vigas encastradas à alma, outra encastrada ao banzo e outra articulada ao banzo.
      • Pilar com uma viga encastrada à alma, outra articulada à alma, outra articulada ao banzo e outra encastrada ao banzo.
      • Pilar com uma viga encastrada à alma e as outras três articuladas.
      • Pilar com uma viga articulada à alma e as outras três encastradas.
  • Embora todas estas ligações se implementem para os quatro módulos de ligações, recorde que existem restrições no CYPECAD e nas ligações para edificação (Ligações III e Ligações IV) que condicionam o seu dimensionamento:
    • Pilar contínuo.
    • A situação de pilar contínuo não é possível no CYPECAD e só se pode dar nas suas estruturas 3D integradas e no Novo Metal 3D.
    • Restrições dos módulos de ligações para edificação (Ligações III e Ligações IV):
      • Não podem ter cartelas.
      • As peças articuladas devem ser horizontais, salvo a Ligação soldada de pilar com viga articulada à alma do pilar no extremo de pilar.
      • Tem que existir ao menos uma peça encastrada à alma, salvo a Ligação soldada de pilar com viga articulada à alma do pilar no extremo de pilar.
Saber mais
  • 2011.h
