- Cargas superficiais em estruturas 3D integradas
- É possível definir cargas superficiais do mesmo modo que no Novo Metal 3D. Para mais informações, consulte as novidades do Novo Metal 3D nesta página.
- Melhorias
- Foi melhorado a opção de bloquear as armaduras dos pórticos quando existem pórticos agrupados entre os bloqueados.
Historial de atualizações
CYPECAD
Melhorias. CYPECAD
- Publicado em
- 2008.1.g

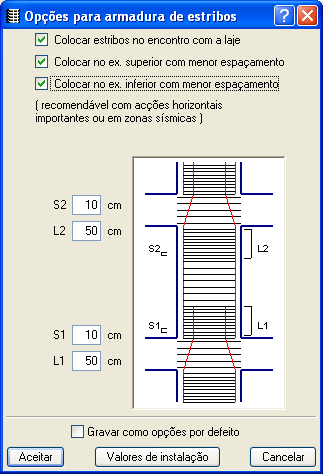

Pormenores de estribos de pilares
Para ter em conta nos desenhos as considerações indicadas para os estribos de pilares (Menu Obra > Dados Gerais > botão Opções
> Em pilares, paredes, muros e consolas > Opções para armadura de estribos) implementa-se a opção de permitir desenhar, nos desenhos dos quadros de pilares, um pormenor que reflicta essas considerações, e evitar assim erros na execução dos pilares.
- Publicado em
- 2008.1.a
Últimos ficheiros
No menu Arquivo > Arquivos recentes mostra-se a opção Mais… a seguir aos seis últimos ficheiros abertos. Esta opção mostra uma lista com todos os últimos ficheiros abertos ordenados cronologicamente.
- Publicado em
- 2008.1.a

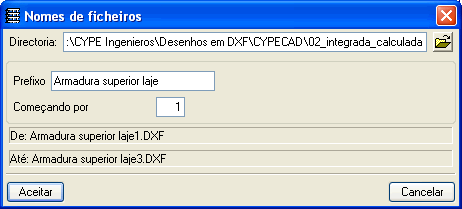

Pasta e nome de ficheiros para desenhos DXF-DWG
- Publicado em
- 2008.1.a

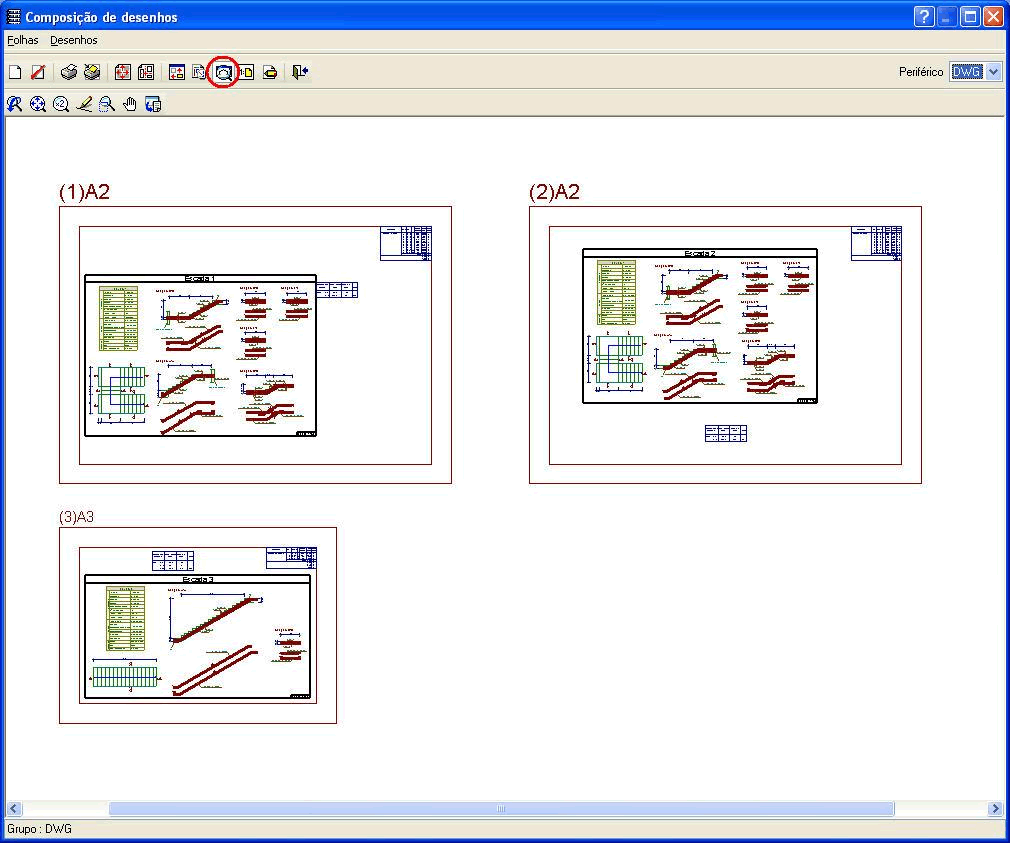

Pormenor de todos os desenhos na composição de planos: Mostrar ou ocultar
- Publicado em
- 2008.1.a
Melhorias na gestão de máscaras DXF-DWG
Deslocar a origem de coordenadas de uma máscara para a posição original
Implementou-se uma opção que permite deslocar a origem de coordenadas de uma máscara de desenho para a posição inicial, isto é, para a posição de origem do desenho. Esta opção foi criada para desfazer todas as alterações da origem de coordenadas realizadas com a opção Alterar a origem de coordenadas de uma máscara.
Imprimir ou guardar em ficheiro uma máscara

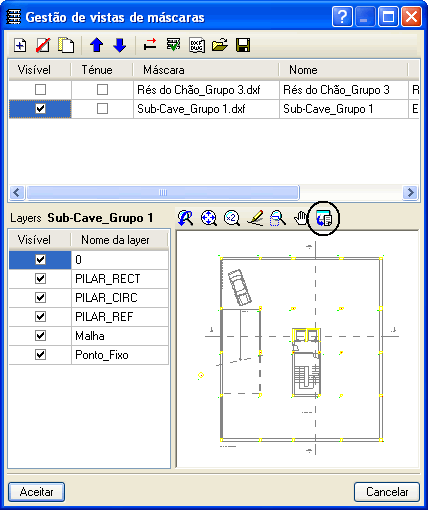

No diálogo Gestão de vistas de máscaras é permitido imprimir ou guardar num ficheiro (em formato DXF, DWG, BMP ou JPG) a máscara que o utilizador desejar.
- Publicado em
- 2008.1.a
Melhorias na tarefa Isovalores
Nesta tarefa acrescentaram-se as seguintes opções:
Valor máximo e mínimo para Esforços de dimensionamento e Quantidades
Quando se seleccionam Esforços de dimensionamento ou Quantidades na janela flutuante Hipóteses e plantas, aparecem duas casas que permitem especificar um limite superior e outro inferior para os valores representados. As zonas cujos esforços ou quantidades ficam fora do intervalo especificado não mudam de gama de cor e representam-se com o tom indicado para os limites superior e inferior que se especificam na janela Legenda.
Também se pode seleccionar só um dos limites para localizar a superfície que está acima do valor máximo ou abaixo do valor mínimo, conforme se especifique um ou outro limite.
Estas opções têm aplicações como, por exemplo, ver que zonas de uma laje necessitam de reforços além da armadura base, que zonas cumprem com determinado reforço, etc.
Tensões no terreno
É possível representar os isovalores das tensões do terreno para lajes de fundação. O programa permite consultar as tensões máximas em cada ponto e os valores dos levantamentos correspondentes a todas as combinações de tensões do terreno. Também se podem representar as tensões do terreno por hipóteses ou por combinações.Quando se consultam as tensões máximas, é possível especificar um limite mínimo da tensão máxima para visualizar no ecrã as zonas da laje de fundação cujas tensões máximas ultrapassam o valor mínimo especificado. Isto é útil para ver se há zonas com tensões maiores à admissível, introduzindo como valor mínimo a tensão admissível do terreno.
- Publicado em
- 2008.1.a

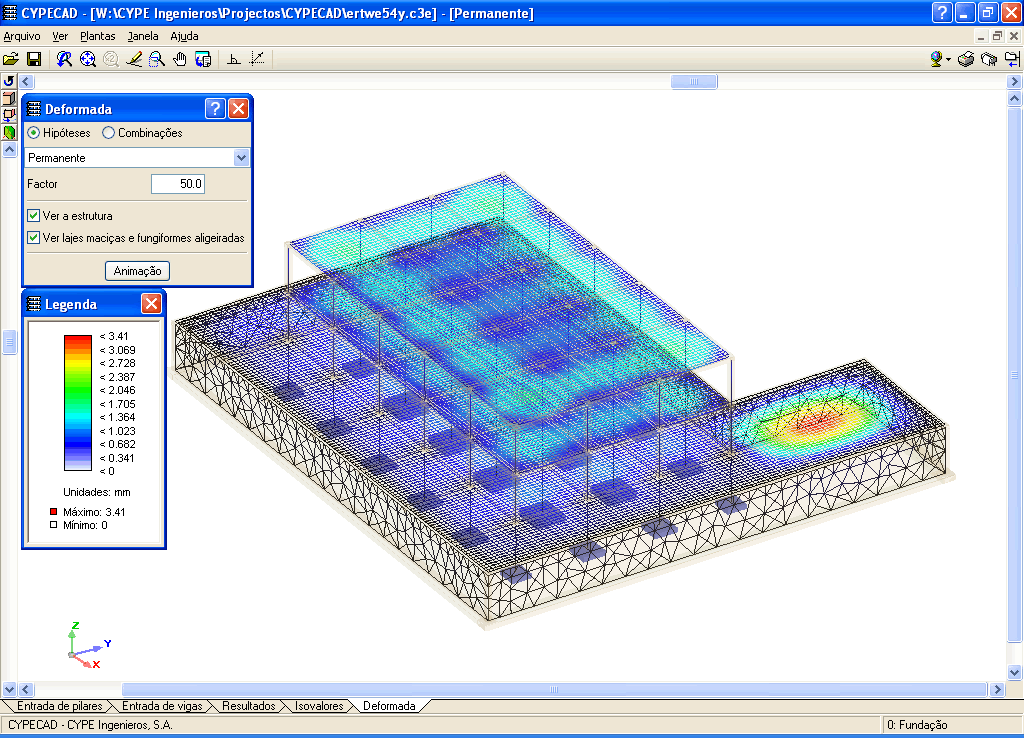

Novidades na tarefa Deformada
Indicação do valor da deformação com escala de cores
mplementou-se uma melhoria na representação da deformada da obra que consiste em visualizar os elementos estruturais (nas suas posições deformadas) desenhados com um intervalo de cores em função dos deslocamentos aos quais se vêem submetidos numa acção ou numa combinação determinada. Desta forma, percebe-se claramente a maneira em que se deforma tanto a estrutura em conjunto, como cada componente estrutural.
Além da informação qualitativa que as cores no ecrã dão, mostra-se na janela Legenda, a informação quantitativa dos intervalos de deslocamento que representam essas cores.
O valor do deslocamento representado no ecrã é o resultado vectorial das três componentes Δx, Δy e Δz.

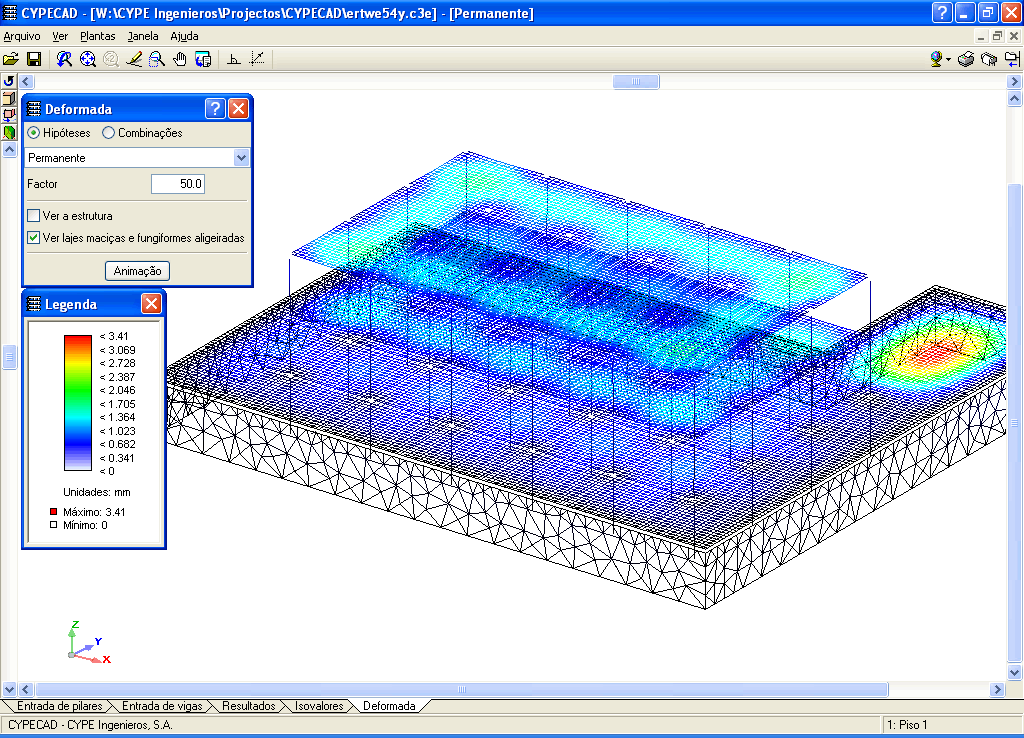

Selecção de pisos para visualização da sua deformada
Na tarefa Deformada é possível seleccionar os pisos dos quais se deseja visualizar a deformada através da opção Selecção de plantas que se encontra no novo menu Plantas. Esta opção é útil quando é conveniente consultar separadamente a deformada de um determinado piso ou conjunto de pisos.
- Publicado em
- 2008.1.a

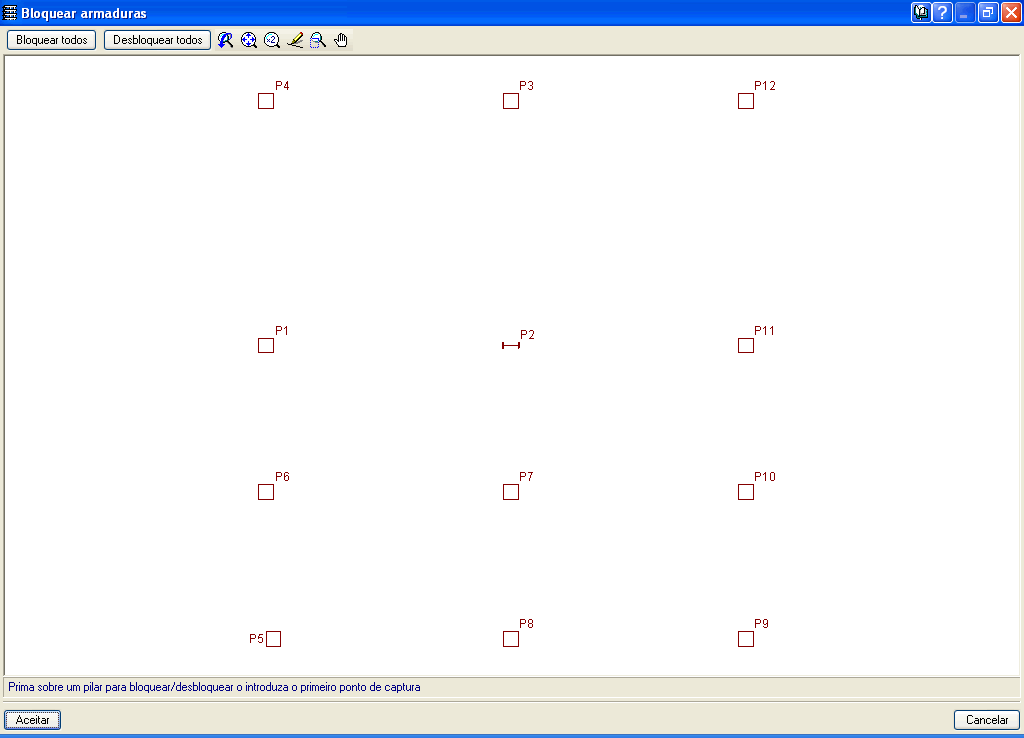

Bloquear armaduras de pilares
A opção Bloquear armaduras de pilares permite que se possa voltar a calcular a estrutura conservando a armadura dos pilares que se seleccionarem.
Bloquear armaduras de pilares foi criada para não perder as modificações manuais das armaduras de pilares, embora se calcule de novo a obra.
Uma vez recalculada a obra, o programa efectua em todos os pilares da obra, inclusive nos pilares bloqueados, todas as verificações da norma seleccionada, avisando sobre os que não cumprem alguma verificação e marcando-os no ecrã a vermelho.
O facto de aparecerem erros significativos num pilar bloqueado, depois de um novo cálculo da obra, implica que as alterações efectuadas na obra depois de bloquear as suas armaduras, afectam substancialmente o pilar, pelo que é conveniente rearmá-lo.
Para rearmar um pilar pode decidir por duas opções, desbloqueá-lo e rearmá-lo logo (tarefa Entrada de Vigas, menu Calcular > Rearmar pilares) ou então, mantê-lo bloqueado e utilizar a opção Redimensionar da tarefa Resultados, menu Pilares > Editar.
Quando se realizam modificações na obra que implicam um aumento ou diminuição do número de pisos do pilar bloqueado, este é desbloqueado automaticamente pelo programa.
Ao contrário do que sucede com os pórticos bloqueados, o programa realiza todas as verificações da norma nos pilares bloqueados. Por isso, não é tão preocupante que as alterações na estrutura, posteriores ao bloqueio das armaduras de pilares, sejam importantes.
O bloqueio de pilares é uma ferramenta muito útil para diversas situações de projecto, como pode ser o estudo da variação das armaduras de pilares em função de distintos coeficientes de encastramento; distintos módulos de Winkler, em obras com laje de fundação, etc.
Esta nova opção aplica-se apenas a pilares de betão armado, uma vez que para pilares metálicos é possível conservar o perfil de um pilar, depois de recalcular a obra, se não se activar a opção Dimensionar perfis metálicos do quadro de diálogo que aparece quando se executa o cálculo da obra.
Esta opção permite ao utilizador bloquear ou desbloquear um pilar (mediante a sua selecção em planta com o cursor do rato) ou seleccionando os pilares desejados mediante uma janela de captura.

- Publicado em
- 2008.1.a

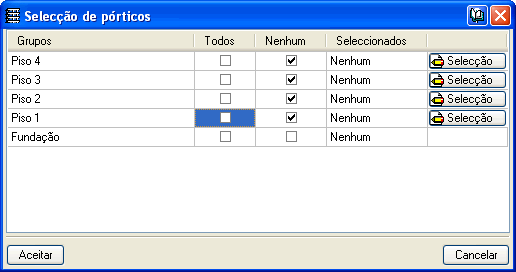

Bloquear armaduras de pórticos
A opção Bloquear armaduras de pórticos permite que se possa voltar a calcular a estrutura conservando a armadura dos pórticos que se seleccionarem.
Bloquear armaduras de pórticos foi concebida para não perder as modificações manuais das armaduras de pórticos, embora se calcule de novo a obra depois de pequenas alterações na mesma. Não pretende ser uma ferramenta para verificar armaduras de pórticos.
Se depois de realizar modificações manuais das armaduras de pórticos surgir a necessidade de realizar pequenas alterações na estrutura e, por isso, um novo cálculo da obra, o trabalho utilizado no retoque manual das armaduras dos pórticos não se perderá nos pórticos bloqueados.
Bloquear armaduras de pórticos pode ser utilizada para conservar as armaduras dos pórticos de pisos que não sofreram alterações ou naquelas onde as alterações não foram significativas.
Os pórticos não bloqueados serão rearmados totalmente em cada novo cálculo da obra.
Se as alterações na obra implicam modificações no número de tramos do pórtico, este é automaticamente desbloqueado.
Tenha em conta que depois de um novo cálculo da obra, o programa apenas verifica nos pórticos bloqueados se a armadura disposta (armadura bloqueada) tem secção suficiente (em tramo e apoios), e se se cumprem as verificações de flecha. As restantes verificações só se realizam num processo de dimensionamento normal (caso de pórticos não bloqueados). Depois de um recálculo, os pórticos bloqueados que não cumpram as verificações mencionadas serão marcados com a mesma cor configurada para erros de vigas. O utilizador deve consultar a armadura nos pórticos com erros (tarefa Resultados, menu Vigas/Muros > Editar vigas) e decidir se, para solucionar o problema, basta modificar ligeiramente a sua armadura ou se é necessário desbloquear a armadura do pórtico e voltar a rearmar.
O facto de aparecerem erros significativos num pórtico bloqueado, depois de um novo cálculo da obra, implica que as alterações efectuadas na obra, depois de bloquear as armaduras do pórtico, o afectam substancialmente, pelo que é recomendável desbloqueá-lo e rearmá-lo. Ao rearmar um pórtico desbloqueado o programa realiza todas as verificações exigidas pela norma seleccionada (separação entre varões, comprimentos de amarração, etc.) com os esforços obtidos no último cálculo.
O programa oferece duas opções para rearmar os pórticos desbloqueados: Rearmar todos os pórticos, ou Rearmar pórticos com modificações (disponíveis na tarefa Entrada de vigas, menu Calcular). Esta última é de maior utilidade, uma vez que recalcula apenas a armadura dos pórticos desbloqueados e daqueles cuja secção foi modificada.

- Publicado em
- 2008.1.a
Apagar grupos de armadura de punçoamento através de janela de captura

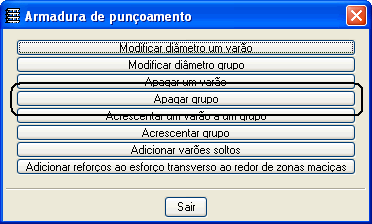

Em versões anteriores, a opção Apagar grupo do quadro de diálogo Armadura de punçoamento (tarefa Resultados, menu L. maciças/Fungiformes > Modificar armaduras > Armadura de punçoamento) permitia a eliminação de grupos de reforço ao punçoamento e esforço transverso em lajes maciças e lajes fungiformes aligeiradas seleccionando-os um a um. Agora, também é possível apagar vários destes grupos de barras através da sua selecção com uma janela de captura.
- Publicado em
- 2008.1.a

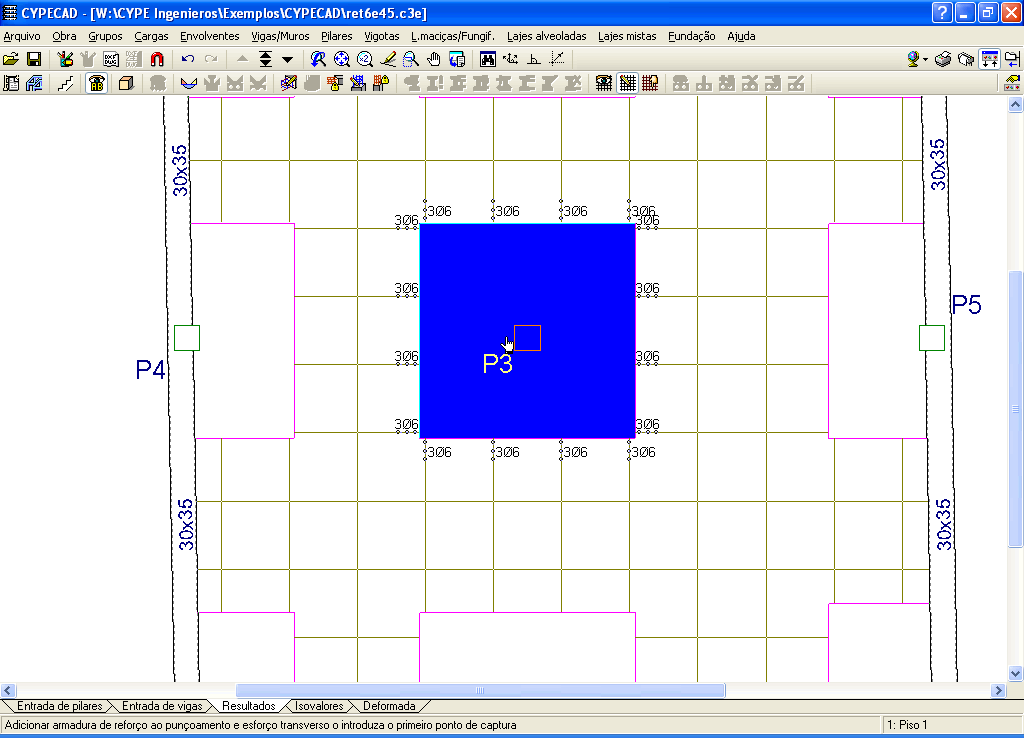

Adicionar reforços ao esforço transverso ao redor de zonas maciças
A nova opção Adicionar reforços ao esforço transverso ao redor de zonas maciças permite acrescentar grupos de varões de reforço ao esforço transverso nas nervuras que chegam a um maciço de pilares.
Adicionam-se novos varões, apesar de já existirem varões de esforço transverso nas nervuras que chegam ao maciço de pilares seleccionado. Se deseja substituir os varões existentes por outros diferentes, deve apagar primeiro os existentes e depois acrescentar os novos. Para eliminar reforços existentes, pode ser útil a opção que a seguir se pormenoriza.
- Publicado em
- 2008.1.a
