CYPECAD

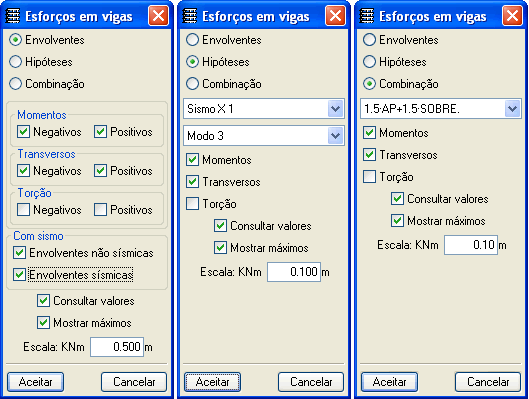

No menu Envolventes da tarefa Resultados encontram-se as novas opções Esforços em vigas, Esforços em vigotas, Esforços em lajes alveoladas e Esforços em lajes mistas que substituem as opções Envolventes em vigas, Envolventes em vigotas, Envolventes em lajes alveoladas e Envolventes em lajes mistas, que existem em versões anteriores do programa.

Estas novas opções permitem consultar além das envolventes de esforços (Momentos, Esforços transversos e Torsores), os esforços por acções simples e por combinações.

Se se selecciona alguma acção de sismo dinâmico, aparece outro menu desdobrável onde se pode seleccionar o Modo de vibração da estrutura.

Saber mais
  • 2008.1.a

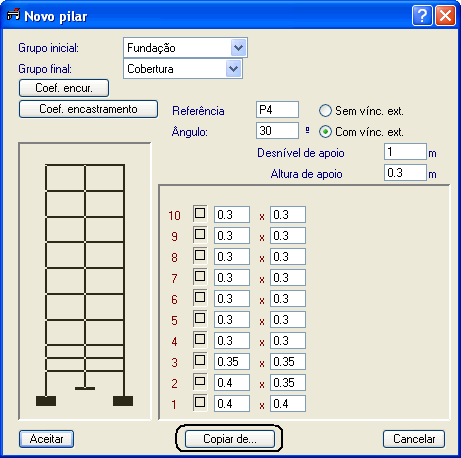

Dado que é comum que numa mesma obra existam pilares cujas propriedades sejam iguais entre si, implementou-se no CYPECAD uma ferramenta que permite introduzir um novo pilar a partir dos dados de um previamente introduzido.

Saber mais
  • 2008.1.a

É possível definir o arranque de um ou mais pilares sobre o coroamento de outro. Esta nova opção amplia o horizonte de disposições geométricas de pilares em obras de CYPECAD. Por exemplo, agora pode-se definir pilares que num tramo tenham um ajuste ou ponto fixo diferente ao do tramo inferior e inclusive com posição, ângulo de rotação e dimensões que provoquem que o tramo superior fique parcialmente fora da projecção do pilar do piso inferior.

O programa permite um número indefinido de tramos de pilares sobre outro, isto é, pode-se ter um pilar sobre outro que por sua vez tem outro pilar por cima e assim sucessivamente. Além disso, é possível que de um mesmo pilar nasça mais que um pilar.

O coeficiente de encastramento do extremo superior do pilar sobre o qual nasce o novo pilar não é afectado pelo valor da opção “Coeficiente de encastramento na última planta” (Obra > Dados gerais > Opções > Opções de pilares). Qualquer elemento que chegue ao pilar (pilar superior, viga, laje …) considerar-se-á encastrado a ele por defeito, salvo se no extremo superior do pilar se introduzir um coeficiente de encastramento distinto da unidade (menu Introdução > Pilares, paredes e arranques > Coefs. Encastramento). Também se pode articular a viga que chega ao pilar ou dispor um coeficiente de encastramento diferente da unidade no extremo inferior do pilar que nasce.

A transmissão de esforços do pilar superior ao inferior realiza-se tendo em conta a excentricidade existente. O utilizador deve avaliar a necessidade de indicar o pormenor construtivo necessário para assegurar essa transmissão de esforços.

Saber mais
  • 2008.1.a

Esta utilidade permite ao utilizador definir as suas próprias situações de projectos para particularizar as combinações que se vão utilizar nos cálculos correspondentes aos elementos estruturais da obra.

O programa permite:

  • Criar novas situações
  • Apagar situações previamente definidas
  • Copiar a situação seleccionada
  • Editar a situação seleccionada
  • Gerir a biblioteca de situações para compartilhar situações entre distintas obras
  • Criar novas situações a partir dos dados das situações da norma seleccionada (recomendável).

Esta última possibilidade é a mais recomendada já que reduz a probabilidade de cometer erros na introdução de novas situações de projecto e portanto criar situações de projecto cujos resultados finais fiquem abaixo dos limites de segurança exigidos pela norma seleccionada.

Saber mais
  • 2008.1.a

Informação geral

O novo módulo Escadas calcula e dimensiona as armaduras de lajes de escadas como elementos isolados da estrutura. Consoante a geometria, tipo e disposição dos apoios e as cargas aplicadas, o programa determina as reacções sobre a estrutura principal, que se traduzem em cargas lineares e superficiais (de forma a incrementar) nas acções de carga permanente e sobrecarga.

O programa resolve núcleos de escadas cujos tramos entre pisos sejam formados por lanços (paralelos ou ortogonais entre si) dos seguintes tipos:

  • Un tiro recto Um lanço recto
  • Dos tiros rectos con meseta de media vuelta Dois lanços rectos com patamar de meia volta
  • Tres tiros rectos con mesetas de cuarto de vuelta Três lanços rectos com patamares de quarto de volta
  • Dos tiros rectos con meseta de cuarto de vuelta Dois lanços rectos com patamar de quarto de volta
  • Dos tiros rectos consecutivos con meseta intermedia Dois lanços rectos consecutivos com patamar intermédio
  • “n” tiros rectos con mesetas de media vuelta “n” lanços rectos com patamares de meia volta
  • “n” tiros rectos con mesetas de cuarto de vuelta “n” lanços rectos com patamares de quarto de volta

Entende-se por núcleo de escadas o conjunto de tramos de escadas entre pisos que definem a circulação vertical de uma determinada zona de um edifício. Entende-se por lanço a parte inclinada de uma escada formada por uma sucessão contínua de degraus que vencem o desnível entre dois planos horizontais.

Chama-se patamar ao plano horizontal intermédio entre dois lanços consecutivos.

Introdução de dados

Um núcleo de escadas define-se indicando as características comuns para todos os tramos de um mesmo núcleo (largura, cobertor e espelho do degrau, rotação, formação do último degrau, cargas de degraus, cargas de guardas, revestimento e sobrecarga) e para cada tramo em particular.

A selecção dos degraus (betonados com a laje ou realizados em tijolo) são as formas mais habituais de realizar os degraus de uma escada e influenciam o cálculo das cargas permanentes aplicadas à escada e a medição do betão utilizado na sua construção.

Os tramos de escadas são as fracções do núcleo de escadas que vão de um piso a outro e podem ser compostos por um ou vários lanços. As características que se definem nos tramos podem ser diferentes para cada um deles (altura da laje, aumento inicial, disposição de lanços e patamares, número de degraus de cada lanço, largura da abertura da escada, aumento em patamares, definição dos apoios dos patamares, etc.).

Posicionamento na estrutura

O utilizador só deve indicar o arranque do primeiro tramo e um ponto de passagem do eixo do seu primeiro lanço para posicionar o núcleo de escadas na estrutura. CYPECAD introduzirá o núcleo com todos os tramos nas correspondentes plantas.

Para ajudar a situar estes dois pontos, podem-se utilizar as capturas em DXF ou DWG.

Opções e ferramentas que facilitam a introdução de dados

O módulo Escadas de CYPECAD, dispõe de diversas ferramentas de edição (editar, apagar, mover, rodar) e ferramentas que facilitam a introdução dos núcleos de escadas na estrutura.

É possível copiar os dados de outros núcleos de escadas da mesma obra para modificá-los e introduzir novos núcleos. O programa dispõe de tipologias de tramos de escadas predefinidos que podem ser utilizados no núcleo que se deseja definir. Também se podem copiar tramos dentro de um mesmo núcleo de escadas, existindo uma biblioteca de tipologias de tramos de escadas que pode ser ampliada com dados do utilizador para serem utilizadas em outras obras.

Cálculo, resultados, listagens e desenhos

O programa calcula as escadas de forma isolada e pelo método dos elementos finitos, considerando as duas acções habituais para o cálculo de escadas: cargas permanentes e sobrecarga.

CYPECAD mostra a armadura de cada um dos tramos que compõem o núcleo de escadas. Também é possível consultar, numa vista tridimensional, os deslocamentos, esforços e a deformada de cada tramo.

Quando se calcula a obra calculam-se também todos os núcleos de escadas, para assim aplicar à estrutura principal as suas reacções. Por isso, o que o programa calcula primeiro são as escadas.

O utilizador também pode calcular cada núcleo de escadas individualmente. Para isso basta solicitar ao programa que mostre as armaduras, esforços e deslocamentos. Se a obra não está calculada ou se foram efectuadas alterações depois de calculada a obra, o programa calculará o núcleo seleccionado.

Se o utilizador efectua alterações num núcleo de escadas depois de calculada a obra e estas alterações afectam o valor das reacções, é necessário realizar um novo cálculo da obra para ter em conta as novas reacções. O programa avisa desta situação.

As listagens de escadas indicam os dados gerais de todos os núcleos da obra (materiais e norma utilizada) e os dados comuns (geometrias, acções, etc.) e particulares (reacções sobre a estrutura principal, armaduras, quantidades e esforços resultantes em cada secção dos tramos) dos tramos de cada um dos núcleos.

Nos desenhos mostra-se toda a informação necessária para definir a pormenorização das escadas: secções longitudinais e transversais, tabelas de características de cada tramo com os seus dados geométricos, cargas e materiais. Também se incluem os quadros de medição de armaduras (por núcleos, tramos e resumos totais de aço).

Configuração do módulo Escadas (materiais, tabelas de armadura e opções de cálculo)

O betão que se utiliza nas escadas é o mesmo que o seleccionado para lajes e define-se no diálogo Dados gerais. O programa dispõe de tabelas de armaduras (longitudinais e transversais) exclusivas para escadas que o utilizador pode configurar a seu gosto.

Pode-se configurar uma série de opções de cálculo que permitem obter armaduras de acordo com as preferências de cada utilizador. É possível:

  • Igualar armadura superior e inferior.
  • Dimensionar a armadura superior e inferior com afastamento múltiplo entre si.
  • Igualar a armadura de todas as secções.
  • Indicar o comprimento disponível para amarrar na laje, o recobrimento geométrico das armaduras e a altura da fundação.
Saber mais
  • 2008.1.a
  • Optimizou-se a gestão das layers nas máscaras DXF e DWG.
  • O programa gera nós dinâmicos naqueles pilares aos quais somente chegam as conexões de estruturas 3D ou vigas inclinadas.
  • Melhorou-se a representação dos pontos intermédios nos cantos da malha das lajes, durante a consulta dos isovalores em grupos com mais de uma planta.
  • Na janela de edição do sismo dinâmico, o número de modos de vibração foi aumentado para 100.
  • As referências e as dimensões dos pilares geram-se nos desenhos em duas layers diferentes.
  • Quando um Perfil I com chapas laterais não cumpre, a tensão que se mostra foi obtida tendo em conta as chapas laterais, embora tenha activado a verificação ao bambeamento.
Saber mais
  • 2007.1.m

A partir da versão 2007.1, os programas da CYPE Ingenieros que importam ficheiros de desenho (CYPECAD, Metal 3D, Arquimedes, Infraestruturas urbanas, Instalações de edifícios, Cypelec e Passagens Inferiores) poderão ler ficheiros de desenho no formato DWF de Autodesk®.

DWF é o acrónimo inglês de Design Web Format™. Trata-se de um formato de arquivo aberto e seguro que a Autodesk® desenvolveu especificamente para compartir dados de desenho de engenharia. Os ficheiros DWF são muito mais pequenos e rápidos de transmitir que os desenhos CAD habituais. Os ficheiros DWF não substituem os formatos CAD nativos como DWG nem permitem editar os dados dentro do ficheiro.

Saber mais
  • 2007.1.a

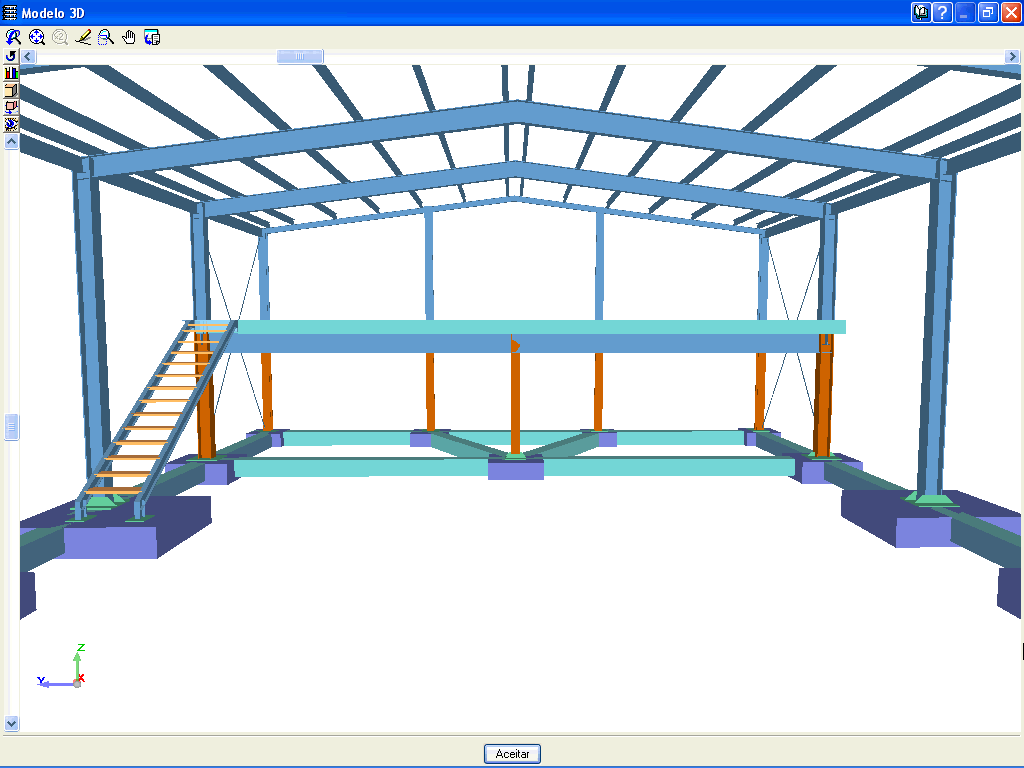

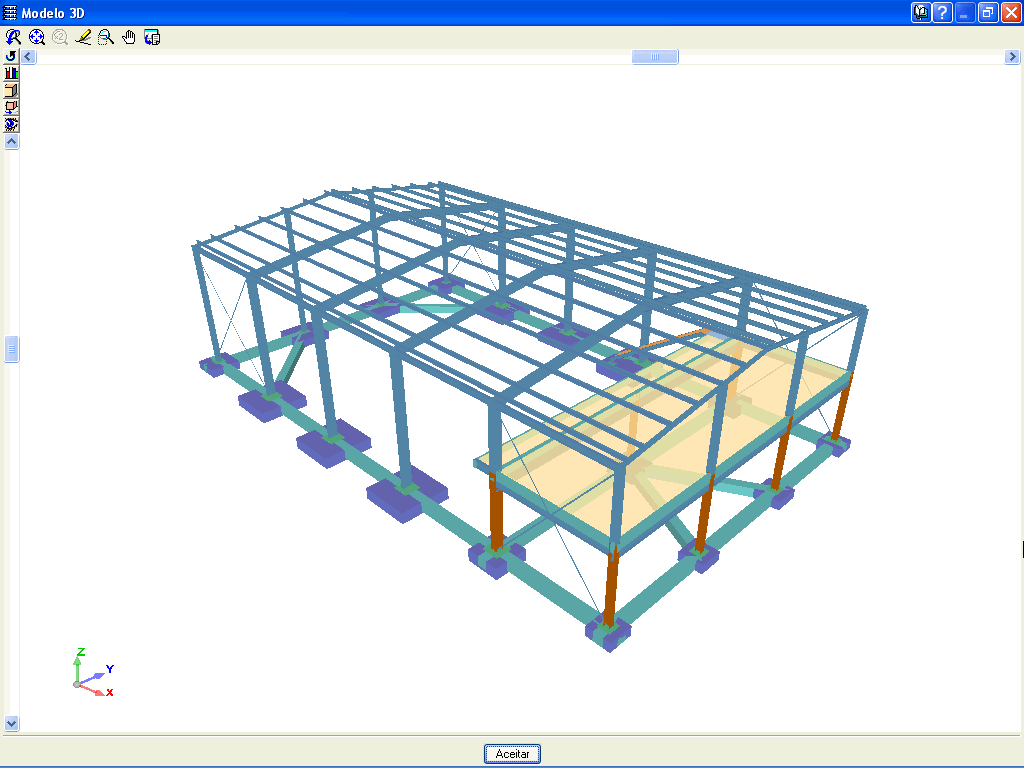

Implementou-se a visualização em perspectiva cónica na vista 3D.

Implementou-se a possibilidade de se deslocar por dentro da estrutura com total liberdade, quando se visualiza uma perspectiva cónica. Na representação das lajes e dos muros, estes foram dotados de um grau de transparência que facilita a visualização de elementos que antes ficavam ocultos.

Saber mais
  • 2007.1.a

Implementou-se o cálculo e verificação de vigas Boyd (alma aligeirada) para vigas metálicas não mistas.

Saber mais
  • 2007.1.a

Acrescentou-se a opção Desfazer-Refazer na tarefa Entrada de pilares, possibilidade que já existia em Entrada de vigas.

Saber mais
  • 2007.1.a

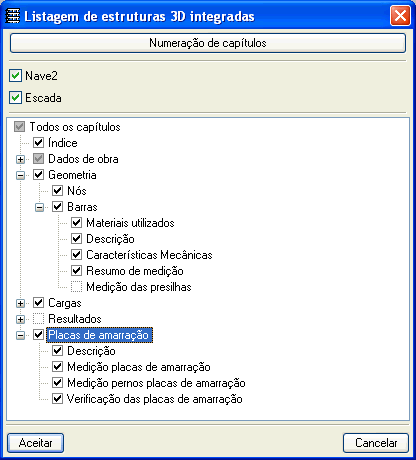

Listagem de estruturas 3D integradas

Na sequência da novidade Estruturas 3D integradas, surge uma nova Listagem, na qual é possível escolher os elementos que se vão listar das estruturas seleccionadas.

Listagem de distorções

Implementou-se uma listagem com a qual se pode rever as distorções dos pilares tanto locais como totais.

Saber mais
  • 2007.1.a

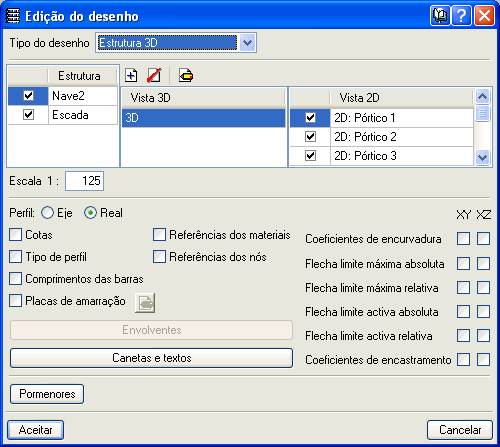

Criou-se um novo tipo de desenho Estrutura 3D, no qual é possível escolher as estruturas que se deseja desenhar, assim como as suas vistas 2D. Este desenho está relacionado com a novidade Estruturas 3D integradas, ou seja a interligação de estruturas metálicas ou de madeira com a estrutura de betão armado.
