Implementou-se a visualização em perspectiva cónica na vista 3D.
Implementou-se a possibilidade de se deslocar por dentro da estrutura com total liberdade, quando se visualiza uma perspectiva cónica. Na representação das lajes e dos muros, estes foram dotados de um grau de transparência que facilita a visualização de elementos que antes ficavam ocultos.
Implementou-se o cálculo e verificação de vigas Boyd (alma aligeirada) para vigas metálicas não mistas.
Acrescentou-se a opção Desfazer-Refazer na tarefa Entrada de pilares, possibilidade que já existia em Entrada de vigas.
Listagem de estruturas 3D integradas
Na sequência da novidade Estruturas 3D integradas, surge uma nova Listagem, na qual é possível escolher os elementos que se vão listar das estruturas seleccionadas.
Listagem de distorções
Implementou-se uma listagem com a qual se pode rever as distorções dos pilares tanto locais como totais.

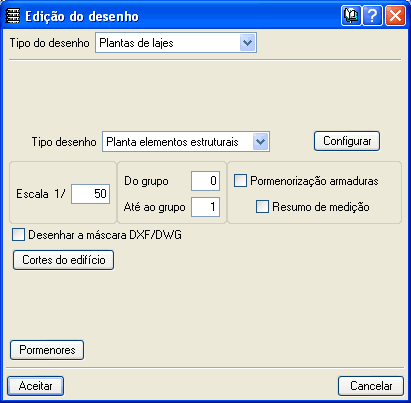

Criou-se um novo tipo de desenho Estrutura 3D, no qual é possível escolher as estruturas que se deseja desenhar, assim como as suas vistas 2D. Este desenho está relacionado com a novidade Estruturas 3D integradas, ou seja a interligação de estruturas metálicas ou de madeira com a estrutura de betão armado.
Implementou-se uma opção que permite introduzir um comprimento fixo no momento de prolongar um extremo.
Implementou-se uma opção que permite activar ou desactivar as capturas com a tecla de função <F3>.

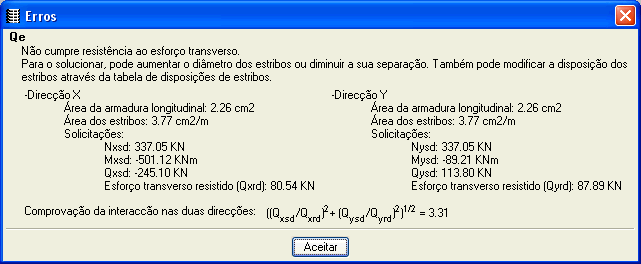

Como novidade, surge a verificação ao esforço transverso em pilares, surgindo posteriormente em listagem os respectivos resultados.

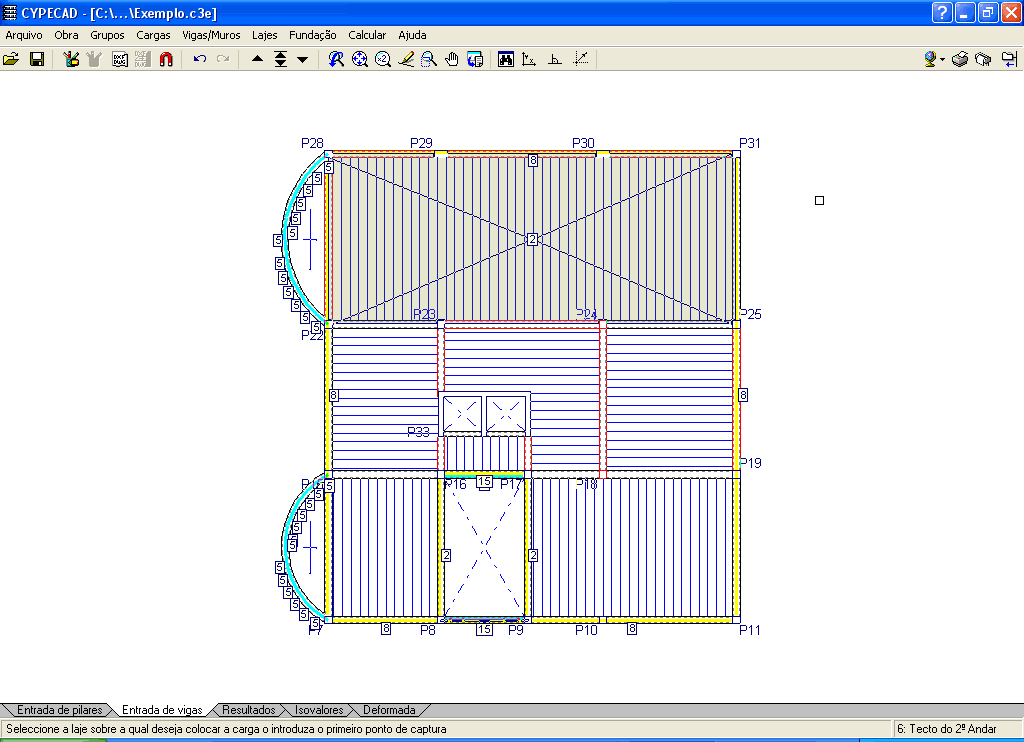

Implementou-se no programa uma barra para o acesso rápido às ferramentas, nas tarefas do programa (entrada de pilares, entrada de vigas e resultados).

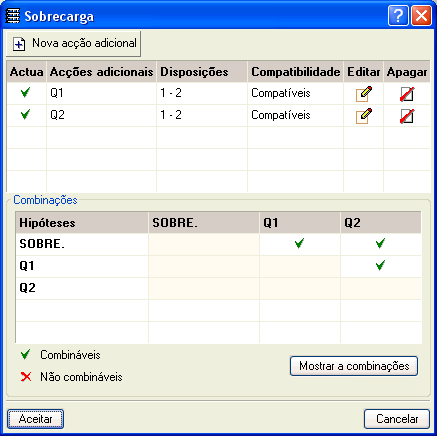

Acções adicionais (cargas especiais)
Possibilidade de se criar uma série de acções (permanente, sobrecarga, vento, sismo e neve), podendo-se configurar o modo de interacção entre as acções.

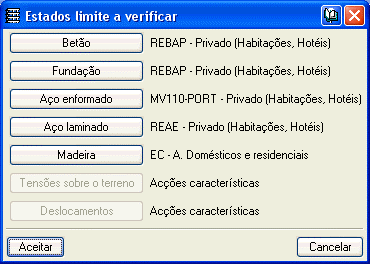

Estados limite
Geração das combinações a partir da selecção do tipo de utilização da construção.
Estruturas 3D integradas
No menu Obra incluiu-se a opção Estruturas 3D integradas, que permite ligar e definir estruturas 3D metálicas ou de madeira, formadas por nós e barras com seis graus de liberdade, dentro do projecto de CYPECAD que se está a editar nesse momento. Esta opção permite acrescentar várias estruturas 3D a um mesmo projecto.
Programa Novo Metal 3D
Após ter-se definido as ligações relativas à Estruturas 3D integradas, acede-se ao programa Novo Metal 3D para a definição da geometria e das cargas às quais está submetida a estrutura. Trata-se de um programa novo dentro do CYPECAD, que possibilita a criação de estruturas metálicas ou de madeira.
Este programa apresenta novos comandos, que serão descritos a seguir:
Introdução de dados manual
Nas vistas 3D só será possível a introdução de nós ou barras em coordenadas conhecidas, para isso deverão capturar-se linhas de referência de outros nós ou barras já introduzidos. Para facilitar esta tarefa o programa dispõe de novas opções situadas na linha de estado
:
Activando esta opção força-se o movimento do cursor ao intervalo de pontos definido na opção Incrementos ignorando os rastreios.
Com esta opção repete-se a selecção de nós, barras ou cargas que tenha realizado anteriormente.
Como nas capturas num ficheiro DXF/DWG, esta opção permite a activação das capturas sobre os objectos do programa (nós e barras). Também se podem configurar os rastreios, por exemplo, com a opção Prolongamento activada, capturar-se-á o prolongamento de uma barra quando se aproxime dela com o cursor, desenhando-se uma linha descontínua.
Com esta opção é permitido configurar desde o tamanho do cursor de captura e as cotas com a qual é possível indicar que solicite ou não a cota quando se introduz um nó ou uma barra nova.
Se durante a introdução de uma barra estiver activada a opção Editar as cotas, o programa mostrará com fundo da cor seleccionada, o comprimento e o ângulo em relação ao ponto anterior quando for um ponto não definido. Ao premir o segundo ponto com o rato, mostra-se um diálogo no qual se pede a confirmação desses dados, ao mesmo tempo que permite a sua modificação.
Para isso, na parte superior do diálogo há uma série de botões com os quais se podem definir outros dados, por exemplo, é possível introduzir a distância em X e em Y, em vez de comprimento e ângulo.
Outra novidade é Gerar nós em cruzamentos
. Uma vez activada esta opção, que se encontra no menuBarra, gerar-se-ão nós nas intersecções de barras. Se estiver desactivada, as barras cruzar-se-ão sem gerar nenhuma vinculação entre elas, é útil para definir contraventamentos.
Descrição das barras e suas propriedades
