A nova gestão de introdução de lajes dispõe das ferramentas necessárias para a introdução de lajes num único menu flutuante. Deste modo, não é necessário abrir o menu das lajes de cada vez que se deseje mudar de ferramenta.
Historial de atualizações
CYPECAD
Gestão de lajes com menu flutuante
- Publicado em
- 2005.1.a

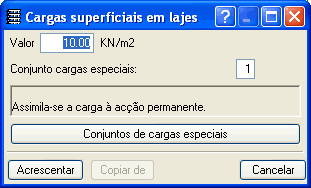

Introdução directa de cargas superficiais nas lajes
A nova versão do programa permite a introdução directa de cargas superficiais nas lajes, sem ter que desenhá-las bordeando a sua geometria.
- Publicado em
- 2005.1.a
Comando Atribuir em muros
É possível definir um muro com novas características e atribui-las a outros muros já introduzidos.
- Publicado em
- 2005.1.a

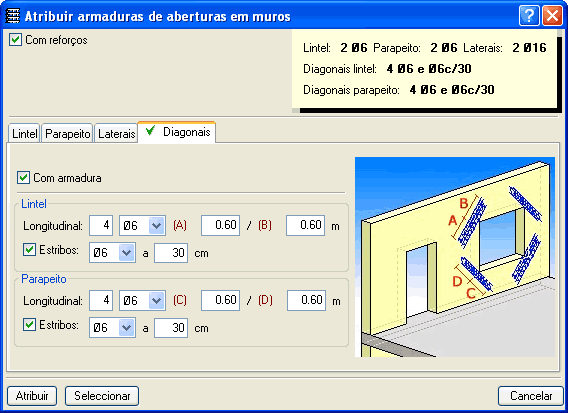

Cálculo de reforços em aberturas de muros de betão
O Cypecad calcula o reforço das aberturas de muros de betão armado e de blocos.

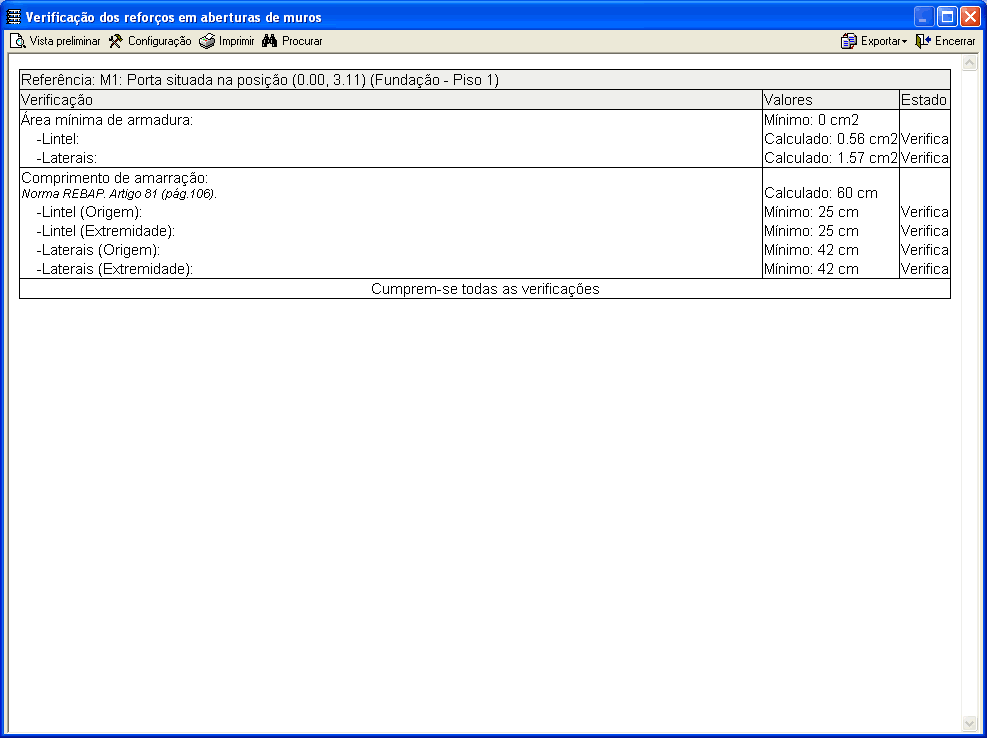

O utilizador pode editar a armadura calculada, modificá-la e obter uma listagem de verificações realizadas. É possível dispor armaduras em todo o contorno e diagonal nos cantos, com ou sem estribos.
- Publicado em
- 2005.1.a
Visualização do ponto fixo
Com a nova opção Ponto fixo pode-se deixar visível o ponto fixo dos pilares, enquanto se introduzem as vigas e lajes.
- Publicado em
- 2005.1.a

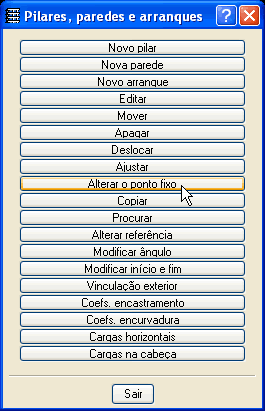

Alteração do ponto fixo
Na Entrada de pilares, do menu Introdução > Pilares, paredes e arranques, implementa-se uma nova opção que permite modificar o ponto fixo do pilar mantendo a posição da introdução original.
- Publicado em
- 2005.1.a
Introdução de vigas com captura de poligonais
Esta opção (só disponível com o módulo Introdução automática de obras) permite atribuir qualquer tipo de viga a uma poligonal ou linha do DXF ou DWG em qualquer planta. A poligonal pode ser constituída por linhas rectas e curvas e pode ser fechada ou aberta. Deste modo não é necessário introduzir a geometria da poligonal viga a viga.
- Publicado em
- 2005.1.a

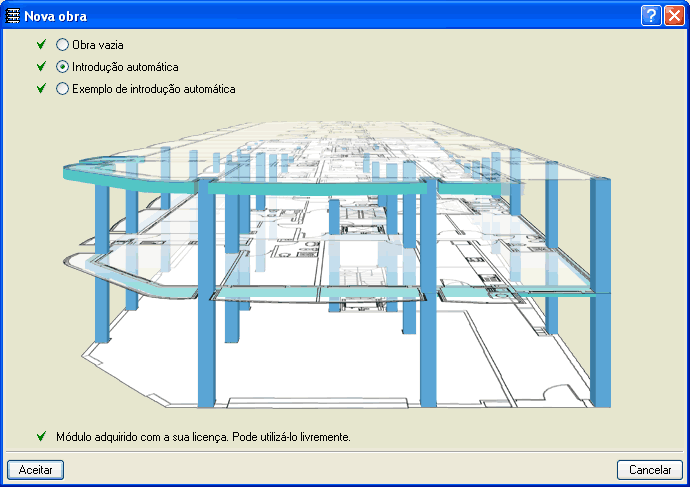

Introdução automática de obras (novo módulo)
Este módulo foi preparado para a geração automática da estrutura (pilares, distribuição de plantas, cargas gerais, vigas de contorno e vigas de aberturas interiores). Tudo isto é possível após a solicitação ao utilizador dos dados gerais que definem a estrutura e interpretação, por parte do programa, dos desenhos de arquitectura em formato DXF ou DWG.

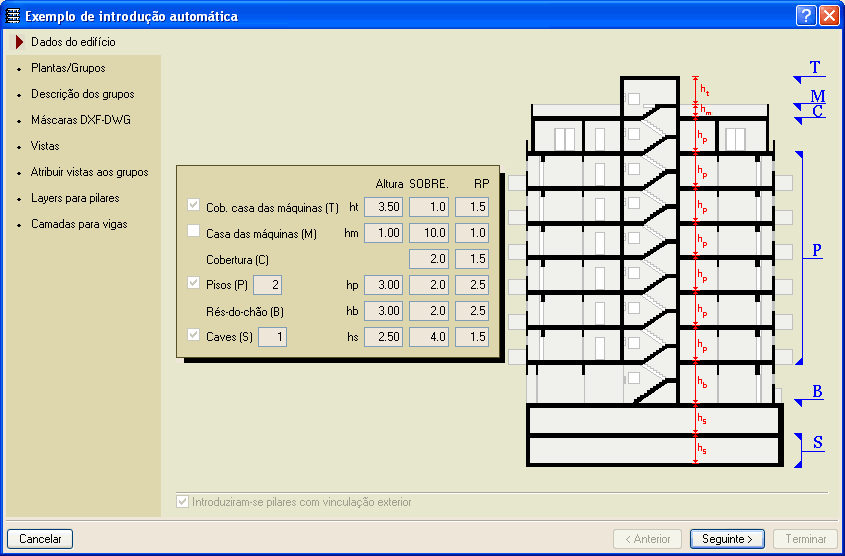

O utilizador define a composição das plantas da estrutura: caves, r/c, pisos, cobertura, laje de piso e cobertura da casa das máquinas. Salvo o r/c e a cobertura, o resto das plantas são opcionais. Indicam-se também as alturas, sobrecargas, cargas de revestimentos e paredes divisórias de cada piso.

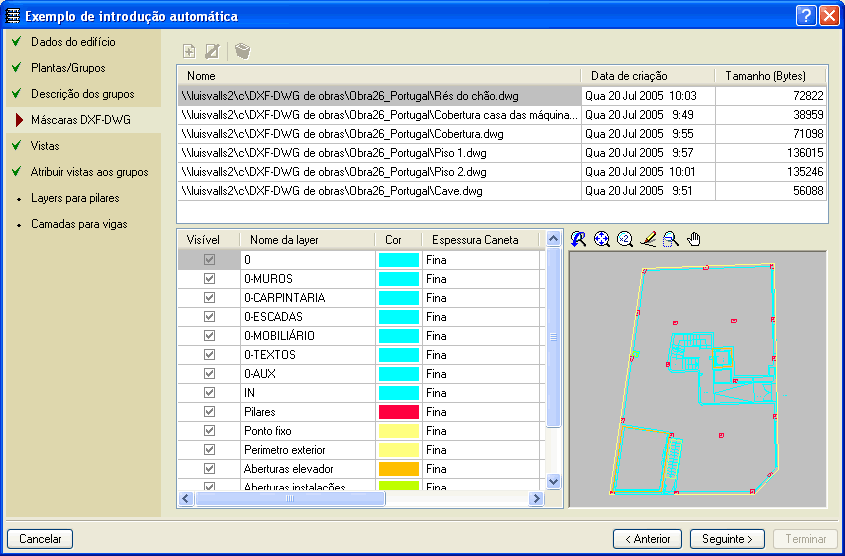

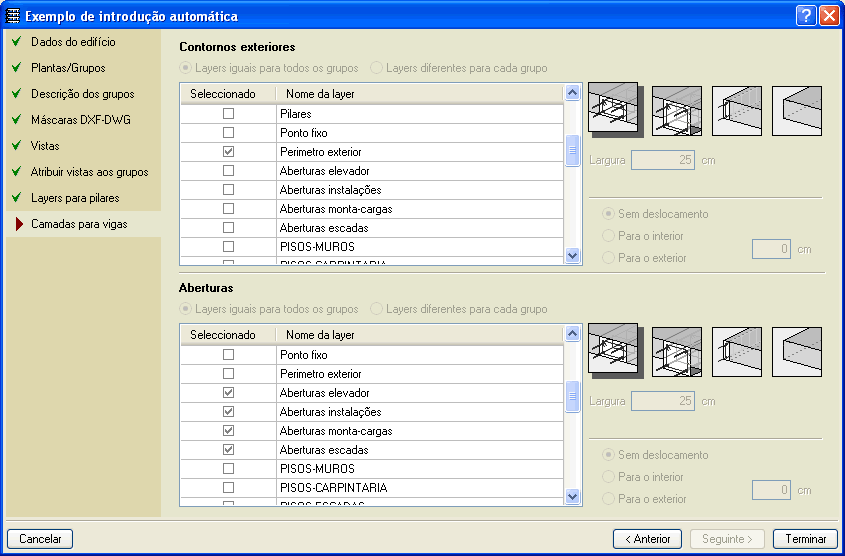

Seguidamente seleccionam-se os DXF ou DWG da estrutura e definem-se as layers que representam pilares, contornos exteriores e contornos de aberturas.
É possível seleccionar que tipo de vigas constituem o contorno exterior e interior, e inclusive, definir opcionalmente um deslocamento da viga relativamente à linha de contorno, sendo muito útil no caso em que o contorno desenhado no DXF ou DWG representa o bordo da fachada e não o bordo estrutural.

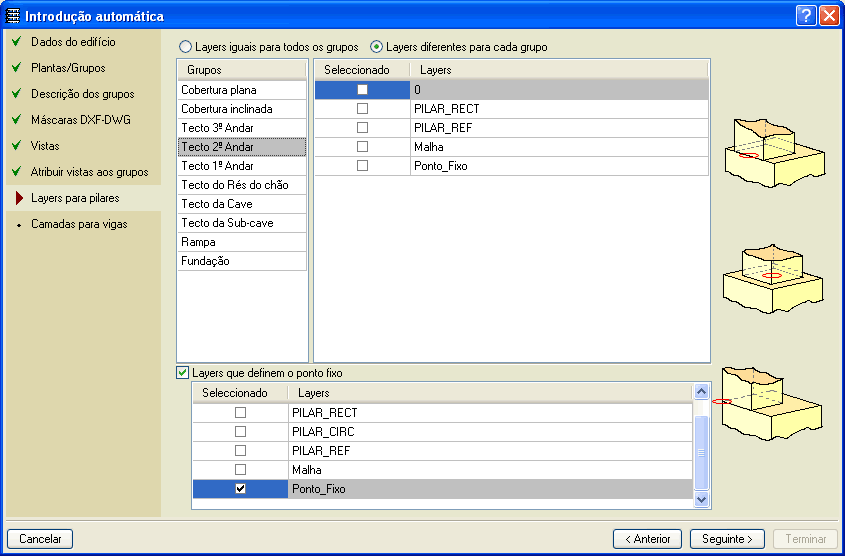

Com toda esta informação o programa gera automaticamente a geometria da estrutura (pilares e vigas), inclusive deduz os pontos fixos dos pilares se as suas dimensões forem diferentes em cada planta definida nos DXF ou DWG. Também é possível indicar uma layer que contenha a definição de pontos fixos de pilares para que não se calculem automaticamente.
Com a geometria de pilares e vigas já introduzida, o utilizador pode realizar qualquer retoque manual da estrutura gerada, colocar as lajes e completar a definição da estrutura.
- Publicado em
- 2005.1.a
Melhorias no CYPECAD
- É possível a exportação para formato DWG da planta estrutural activando as superfícies e os volumes.
- A listagem de distorção de pilares quando existe sismo está correcta.
- No desenho de pormenorização das paredes, visualizam-se todas as posições das armaduras verticais.
- Se não se activar a verificação de momentos mínimos de obra, esta não se realiza.
- Os textos dos desenhos lançados para DXF ou DWG saem na posição correcta.
- Publicado em
- 2003.2.n
Melhorias no CYPECAD
- Podem-se consultar as cargas nos grupos a partir da janela de isovalores.
- As cargas das paredes aplicam-se no centro de gravidade para o dimensionamento dos maciços de encabeçamento.
- Aumentaram-se os limites dos dados de edição dos muros de alvenaria.
- Publicado em
- 2003.2.h
Melhorias no CYPECAD
- Foram implementadas as licenças de utilização dos seguintes fabricantes:
- ARTEPREF
- ALEMAN
- MAZO
- Ao modificar a armadura base de uma laje maciça ou fungiforme aligeirada pode-se rearmar sem necessidade de introduzir linhas de igualação.
- Podem modificar-se livremente os comprimentos de reforço de estribos no editor de armaduras de vigas.
- Retirou-se a restrição em lajes que obrigava a que a altura da laje fosse maior que a largura da nervura.
- Ao editar um varão no editor de vigas não se efectua o arredondamento do seu comprimento para um valor múltiplo de 5 cm.
- É permitida a definição de abobadilhas de altura maior ou igual a 5 cm.
- No diálogo de Sismo segundo Eurocódigo 8 podem modificar-se os dados iniciais.
- Corrigiu-se a última entrada da tabela de armadura negativa da lajes 30+5 da casa Pastor.
- Eliminou-se a verificação da fissuração para a combinação de cargas quase permanentes em ambiente II até a entrada em vigor da nova
norma de lajes (Espanha).
- Publicado em
- 2002.l
Melhorias no CYPECAD
- Com a norma CIRSOC a quantidade de armadura de corte nas vigotas Calcula-se correctamente.
- Foram implementadas as fichas de vigotas do fabricante Precesa.
- Pormenor correcto dos estribos das vigas de cumeeira em lajes inclinadas.
- Foram implementados os aços USI-SAC 250,300,350 e 450.
- É possível colocar duas casas decimais na espessura e raio dos perfis editáveis.
- Publicado em
- 2002.m
