Introdução
O CYPELUX é um programa criado para o cálculo luminotécnico de instalações de iluminação normal e de emergência, bem como da iluminação produzida pelo efeito da luz natural, e efetua a sua avaliação de acordo com as normas de diferentes países e regiões ou através de verificações com parâmetros personalizados.
A aplicação permite importar a informação necessária extraída de outras ferramentas Open BIM, de modo a que os modelos arquitetónicos possam ser utilizados como base geométrica para o desenvolvimento da instalação de iluminação.
Além disso, o programa inclui o software Radiance desenvolvido pelo Laboratório Nacional Lawrence Berkeley.
Fluxos de trabalho compatíveis com o programa
O CYPELUX, sendo uma ferramenta Open BIM e ligada à plataforma BIMserver.center, permite diferentes opções de fluxo de trabalho.
Introdução de dados
Modelação livre/com máscaras
- Desenho da instalação através da sua introdução de forma livre no CYPELUX.
- Desenho da instalação no CYPELUX utilizando máscaras DXF-DWG, DWF ou imagens (.jpeg, .jpg, .bmp, .wmf).
Importação de modelos BIM
Se a obra do CYPELUX estiver vinculada a um projeto BIM na plataforma BIMserver.center, é possível realizar as seguintes ações:
- Importação do modelo com a geometria de um edifício. Isto permite gerar a organização das plantas do edifício e introduzir os elementos da instalação com base nessa geometria. Além disso, é possível importar as zonas a partir dos compartimentos lidos no modelo BIM e da disposição das aberturas envidraçadas. Entre as opções disponíveis, encontram-se as seguintes:
- Importação de modelos concebidos no IFC Builder.
- Importação de modelos concebidos no CYPE Architecture*.
- Importação de modelos no formato IFC com IFC Uploader* (gerados por programas CAD/BIM como Allplan, ArchiCAD e outros).
- Importação de modelos concebidos no Autodesk Revit com o Plugin Open BIM - Revit*.
*Somente no caso de que não seja necessário calcular a iluminação natural. - Importação de modelos concebidos no CYPECAD MEP**.
**Unicamente se importa a geometria arquitetónica. Não se importam as instalações de iluminação realizadas no CYPECAD MEP. - Se o modelo arquitetónico está gerado pelo IFC Builder ou CYPE Architecture, podem-se importar também as máscaras DXF ou DWG que contenha esse modelo, ou as que o mesmo programa gera (a partir dos elementos construtivos introduzidos) quando se exporta um modelo para o projeto BIM.
- Importação de informação de modelos georreferenciados, realizando uma leitura automática dos dados de latitude, longitude e orientação do projeto para efeitos do cálculo de luz diurna. Isto garante uma análise lumínica mais precisa e ajustada à localização geográfica real do edifício:
- Importação de modelos realizados com Open BIM Site.
Saída de dados
- Exportação de listagens para os formatos HTML, DOCX, PDF, RTF e TXT.
- Exportação de desenhos para os formatos DXF, DWG e PDF.
- Exportação da medição para o formato FIEBDC-3.
- Exportação da informação gerada com o CYPELUX para a plataforma BIMserver.center mediante formatos IFC e glTF. Isto permite que seja visualizada pelos participantes autorizados do projeto. A informação gerada pelo CYPELUX pode ser utilizada pelos seguintes programas:
- CYPETHERM LOADS
Importa a potência instalada de iluminação nos compartimentos do edifício. - CYPETHERM HE Plus
Importa a potência instalada de iluminação definida nos compartimentos do edifício e os valores de eficiência energética da instalação (VEEI) calculada e limite. - CYPELEC Distribution
Importa as luminárias e realiza a atribuição e geração automática dos receptores correspondentes na sua posição.
- CYPETHERM LOADS
Ambiente de trabalho
O programa apresenta um ambiente de trabalho simples que permite efetuar rapidamente a conceção da instalação, introduzindo os elementos em planta.
A interface mostra:
- Uma barra de ferramentas superior que contém ferramentas para: gerir as opções do projeto; introduzir e editar os elementos da instalação de iluminação, incluindo compartimentos, luminárias e a configuração de luz diurna; introduzir os elementos de segurança ou proteção a serem iluminados; aceder a ferramentas de edição; calcular e verificar a instalação; e gerir a visualização dos elementos do modelo ou efetuar renderizações.
- A área de trabalho, à direita do ecrã, onde os elementos acima referidos são introduzidos, editados e visualizados.
- Por fim, o painel lateral esquerdo contém as ferramentas que permitem definir e navegar pelas diferentes plantas do edifício, bem como aceder à vista 3D da instalação ou ativar a visualização dos resultados dos cálculos.
Geração de desenhos
Ao aceder ao separador "Desenhos", a aplicação gera automaticamente desenhos com base nas vistas definidas no separador "Instalação". Para personalizar este processo, utilize o botão "Geração de desenhos" no bloco "Projeto" do separador "Instalação", que permite configurar a criação de desenhos de acordo com as necessidades do projeto.
As opções disponíveis são as seguintes:
- Formato do desenho
Define o formato dos desenhos gerados ou, se desejar, o modelo a ser utilizado e a layer na qual será inserido:- Tipo:
- Vazio (Formato)
- A partir de modelo (Modelo, Layer)
- Tipo:
- Organização
- Grupo

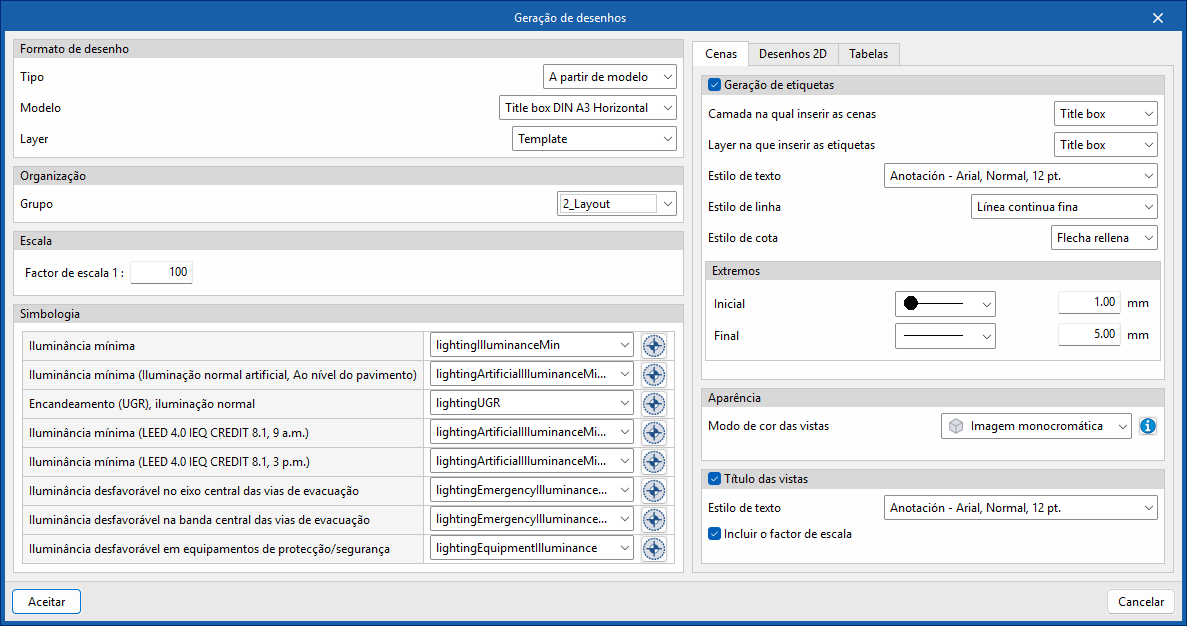

- Separador "Cenas"
Configura a aparência, o título e o estilo de texto das cenas inseridas nos desenhos:- Aparência
- Modo de cor das vistas
- Titulo das vistas (opcional)
- Estilo de texto
- Incluir o fator de escala (opcional)
- Cota (opcional)
- Estilo de cota
- Aparência

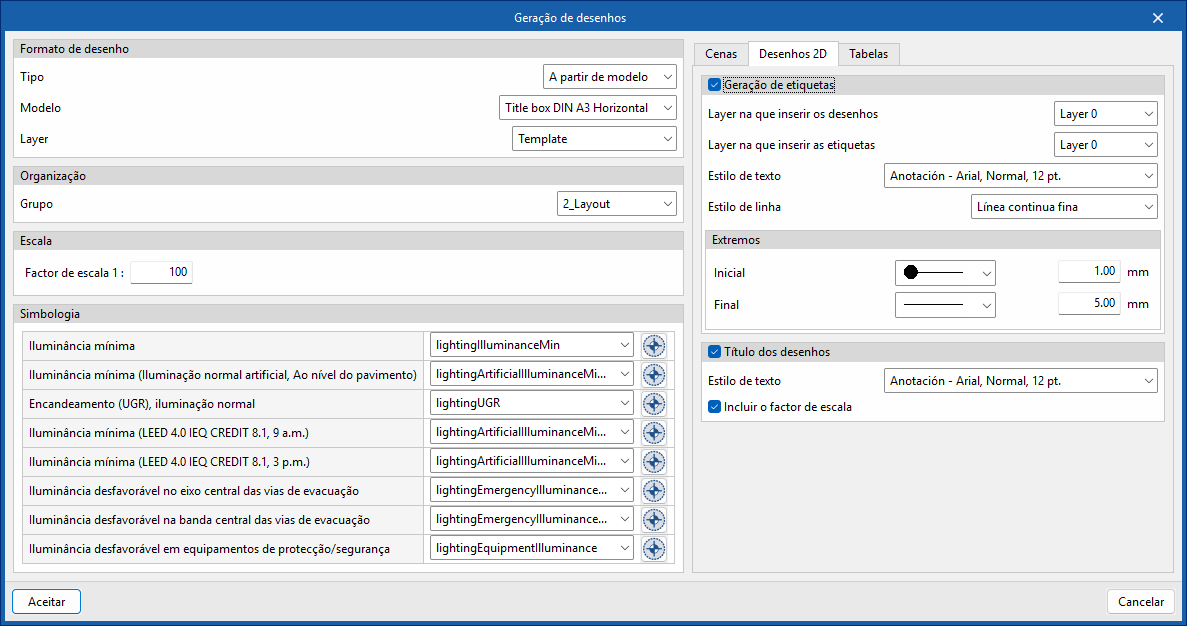

- Separador "Desenhos 2D"
Configura o formato dos elementos de desenho 2D incorporados nos desenhos:- Geração de etiquetas
- Layer na que inserir os desenhos
- Layer na que inserir as etiquetas
- Estilo de texto
- Estilo de linha
- Extremos (Inicial, Final)
- Titulo dos desenhos (opcional)
- Estilo de texto
- Incluir o fator de escala (opcional)
- Geração de etiquetas

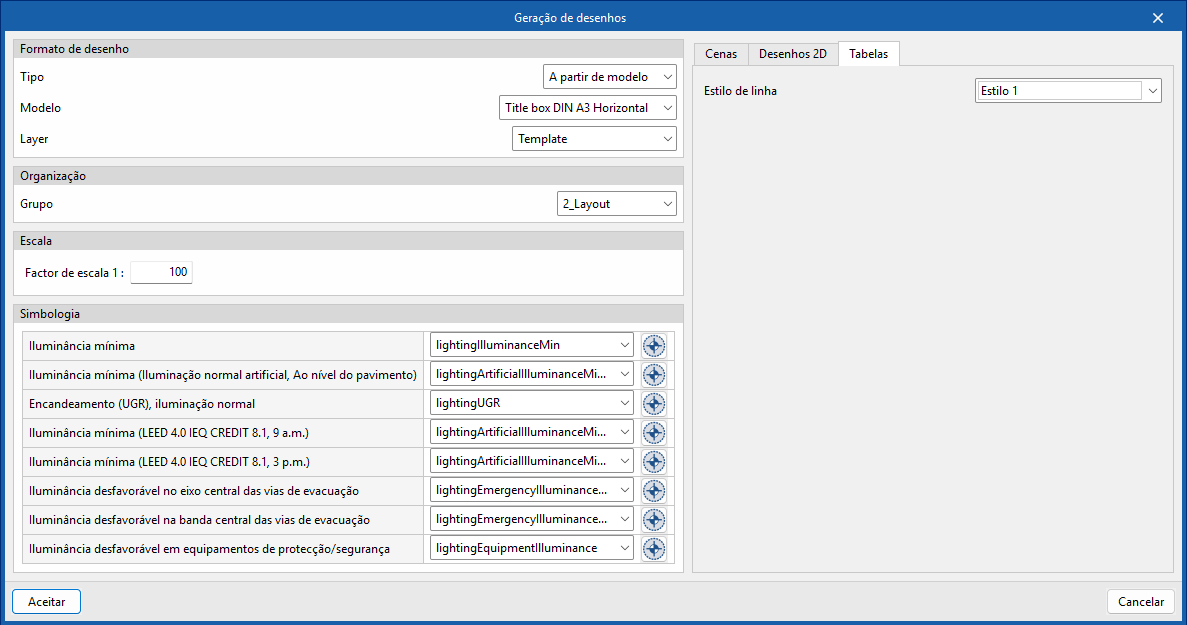

- Separador "Tabelas"
Configura o formato das tabelas geradas nos desenhos:- Estilo de linha
Introdução de superfícies de cálculo

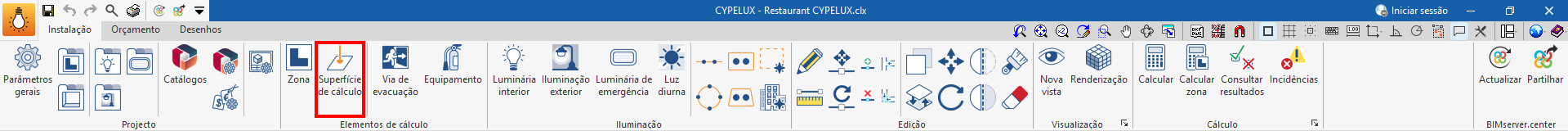

No bloco "Elementos de cálculo" da barra de ferramentas principal do separador "Instalação", encontra-se a opção "Superfície de cálculo", que permite introduzir estes elementos no modelo.
As superfícies de cálculo permitem definir uma malha de pontos de cálculo para a análise lumínica dentro de uma zona. Desta forma, é possível avaliar o nível de iluminância ou encandeamento em áreas específicas de um espaço (como uma superfície de trabalho, uma bancada de cozinha, um balcão de restaurante ou uma mesa de jantar), sem necessidade de ter em conta todo o compartimento.
As superfícies de cálculo incorporam determinados parâmetros da zona em que se encontram, como o fator de manutenção e as refletâncias, mas permitem ajustar as seguintes opções específicas no seu painel de edição:
- Referência
Referência da superfície de cálculo. - Tipo de malha de cálculo
Permite configurar o tipo de malha de cálculo da superfície, oferecendo flexibilidade na distribuição dos pontos de avaliação da iluminância. Desta forma, é possível ajustar a precisão dos cálculos luminotécnicos de acordo com as necessidades do projeto, otimizando o equilíbrio entre rendimento e detalhe na avaliação da iluminação. As opções disponíveis são as seguintes:- Automático
O programa determina automaticamente o número de pontos na malha de cálculo com base nas características do espaço. Esta opção é a predefinida. - Quantidade
Permite definir manualmente o número de pontos nos eixos X e Y, deixando que o programa os distribua de forma equidistante dentro da superfície de cálculo. - Distância
Permite especificar a separação exata entre os pontos nos eixos X e Y, proporcionando um controlo mais detalhado sobre a densidade da malha.
- Automático

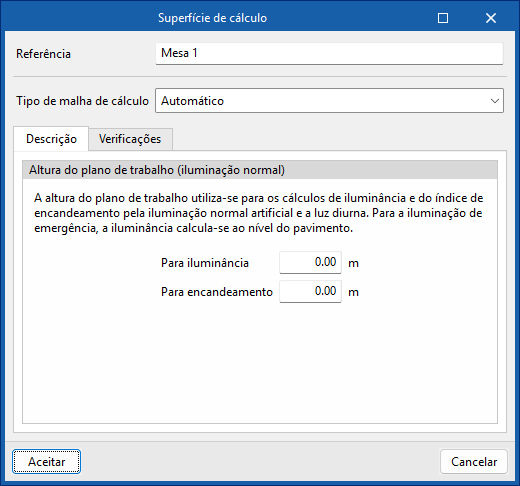

- Separador "Descrição"
- Altura do plano de trabalho (iluminação normal)
Permite definir a altura do plano de trabalho da superfície, utilizada para os cálculos de iluminância e índice de encandeamento pela iluminação artificial normal e pela luz do dia.- Para iluminância
- Para encandeamento
- Altura do plano de trabalho (iluminação normal)

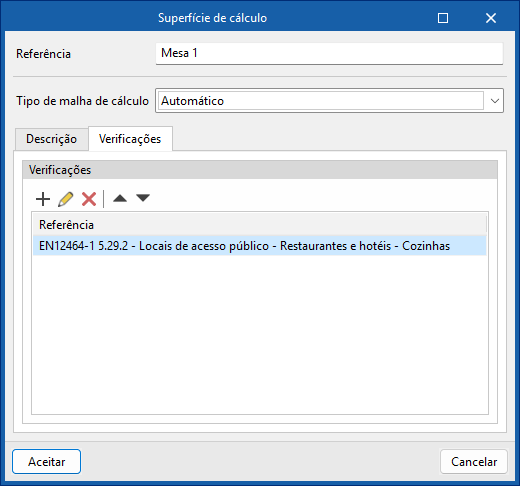

- Separador "Verificações"
Permite selecionar as verificações a aplicar na superfície de cálculo. As verificações podem ser criadas ou editadas através da opção "Requisitos específicos de cada zona", nos "Parâmetros gerais" do bloco "Projeto" da barra de ferramentas principal.
Os resultados obtidos nas superfícies de cálculo podem ser consultados através da opção “Consultar resultados” e estão incluídos nas listagens “Anexo de cálculo” e “Projeto”, melhorando a documentação da análise luminotécnica.
Distribuição automática de luminárias
No bloco “Iluminação” da barra de ferramentas principal, existem opções para organizar automaticamente conjuntos de luminárias no modelo usando diferentes tipos de distribuição::
Distribuição linear
Permite introduzir uma distribuição linear de luminárias.
Para isso, marcam-se dois pontos na área de trabalho, definindo uma linha de referência. Ao fazer isso, o programa exibe a seguinte janela para definir os parâmetros de distribuição:
- Tipo de iluminação
- Interior
- Exterior
- Emergência
- Luminária
- Fabricante / Referência
Referência do fabricante e modelo das luminárias na distribuição. Através do assistente “Seleção de uma luminária da biblioteca”, disponível à direita, o programa permite a seleção de luminárias da “Biblioteca de elementos genéricos” ou de “Catálogos de fabricantes”. Estes tipos de elementos podem ser criados e editados a partir das opções “Catálogos”/“Gestão de catálogos” e “Tipos de luminária interior”, “Tipos de luminária exterior” ou “Tipos de luminária de emergência”, respetivamente, disponíveis no bloco “Projeto” da barra de ferramentas principal da interface geral ou à direita do próprio painel de introdução da distribuição de luminárias. - Altura
Altura das luminárias relativa à cota da planta.
- Fabricante / Referência
- Direção dos eixos
Define a orientação das luminárias. Para isso, é preciso indicar se o plano horizontal de origem da curva fotométrica das luminárias está alinhado ou orientado num determinado ângulo em relação à linha de referência.- Alinhado
- Orientado 90º
- Orientado 180º
- Orientado 270º
- Com orientação definida pelo utilizador
- Alinhamento
Permite ajustar a disposição das luminárias em relação à linha de referência introduzida no modelo.- Centro-centro
A linha de referência marca a separação entre os centros das luminárias dos extremos. - Bordos externos
A linha de referência marca a separação entre os bordos externos das luminárias dos extremos. - Simétrica
As luminárias são dispostas simetricamente na linha de referência, mantendo um espaçamento em relação aos extremos da linha igual a metade do espaçamento entre as luminárias.
- Centro-centro
- Cálculo
- Número de luminárias
Número de luminárias da distribuição linear. - Espaço entre centros
Mostra o espaço entre centros de luminárias. Este é um valor calculado de acordo com os restantes dados introduzidos nesta janela.
- Número de luminárias
Após aceitar, o programa gera e posiciona as luminárias de acordo com a configuração definida. Se for necessário, a posição ou as propriedades das luminárias podem ser editadas individualmente numa fase posterior.
Distribuição circular
Permite introduzir uma distribuição circular das luminárias.
Para isso, marcam-se dois pontos na área de trabalho, definindo um círculo de referência. Quando se faz isto, o programa apresenta a seguinte janela para definir os parâmetros da distribuição:
- Tipo de iluminação
- Interior
- Exterior
- Emergência
- Luminária
- Fabricante / Referência
Referência do fabricante e do modelo das luminárias da distribuição. Através do assistente “Seleção de uma luminária da biblioteca”, disponível à direita, o programa permite a seleção de luminárias da “Biblioteca de elementos genéricos” ou de “Catálogos de fabricantes”. Estes tipos de elementos podem ser criados e editados a partir das opções “Catálogos”/“Gestão de catálogos” e “Tipos de luminária interior”, “Tipos de luminária exterior” ou “Tipos de luminária de emergência”, respetivamente, disponíveis no bloco “Projeto” da barra de ferramentas principal da interface geral ou à direita do próprio painel de entrada da distribuição de luminárias. - Altura
Altura das luminárias relativa à cota da planta.
- Fabricante / Referência
- Direção dos eixos
Define a orientação das luminárias. Para isso, é preciso indicar se o plano horizontal de origem da curva fotométrica:- Está orientado para o exterior da circunferência.
- É tangente à circunferência, orientado no sentido contrário ao dos ponteiros do relógio
- Está orientado para o interior da circunferência
- É tangente à circunferência, orientado no sentido dos ponteiros do relógio
- Tem uma orientação definida pelo utilizador
- Cálculo
- Número de luminárias
Número de luminárias da distribuição circular. - Ângulo inicial
Ângulo de posição da primeira luminária da distribuição sobre o círculo de referência, medido no sentido horário.
- Número de luminárias
Após aceitar, o programa gera e posiciona as luminárias de acordo com a configuração definida. Se for necessário, a posição ou as propriedades das luminárias podem ser editadas individualmente numa fase posterior.
Ferramentas de edição

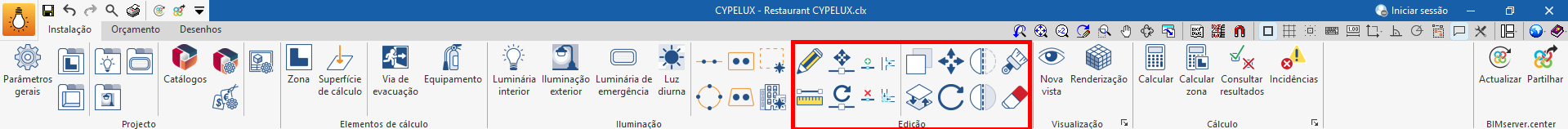

No bloco “Edição” da barra de ferramentas principal do separador “Instalação” encontram-se as ferramentas para editar os elementos do modelo.
A área de ferramentas deste bloco permite realizar as seguintes operações.
 | Editar | Edita as propriedades paramétricas do elemento selecionado no modelo. |
 | Medir comprimentos sobre o desenho | Mede comprimentos entre pontos definidos no modelo. Se um contorno fechado for selecionado, também indica a área. |
 | Mover | Move um elemento ou um nó de um elemento. |
 | Rodar | Roda um elemento no plano selecionado. |
 | Copiar | Cria uma cópia de um ou vários elementos. |
 | Copiar entre vistas de planta | Crie uma cópia dos elementos selecionados nas plantas desejadas. Após selecionar os elementos a serem copiados, marque as plantas de destino onde deseja que os elementos sejam copiados. |
 | Mover um grupo de elementos | Move um grupo de elementos. |
 | Rodar um grupo de elementos | Roda um grupo de elementos em relação ao centro e com o ângulo de rotação marcado por dois pontos na planta. |
 | Simetria (mover) | Move uma seleção de elementos com simetria em relação a um eixo definido por dois pontos. |
 | Simetria (copiar) | Copia uma seleção de elementos com simetria em relação a um eixo definido por dois pontos. |
 | Igualar | Iguala as propriedades paramétricas do elemento selecionado a outros elementos. |
 | Apagar | Apaga um elemento introduzido anteriormente. |
Gestão da visualização e captura de elementos

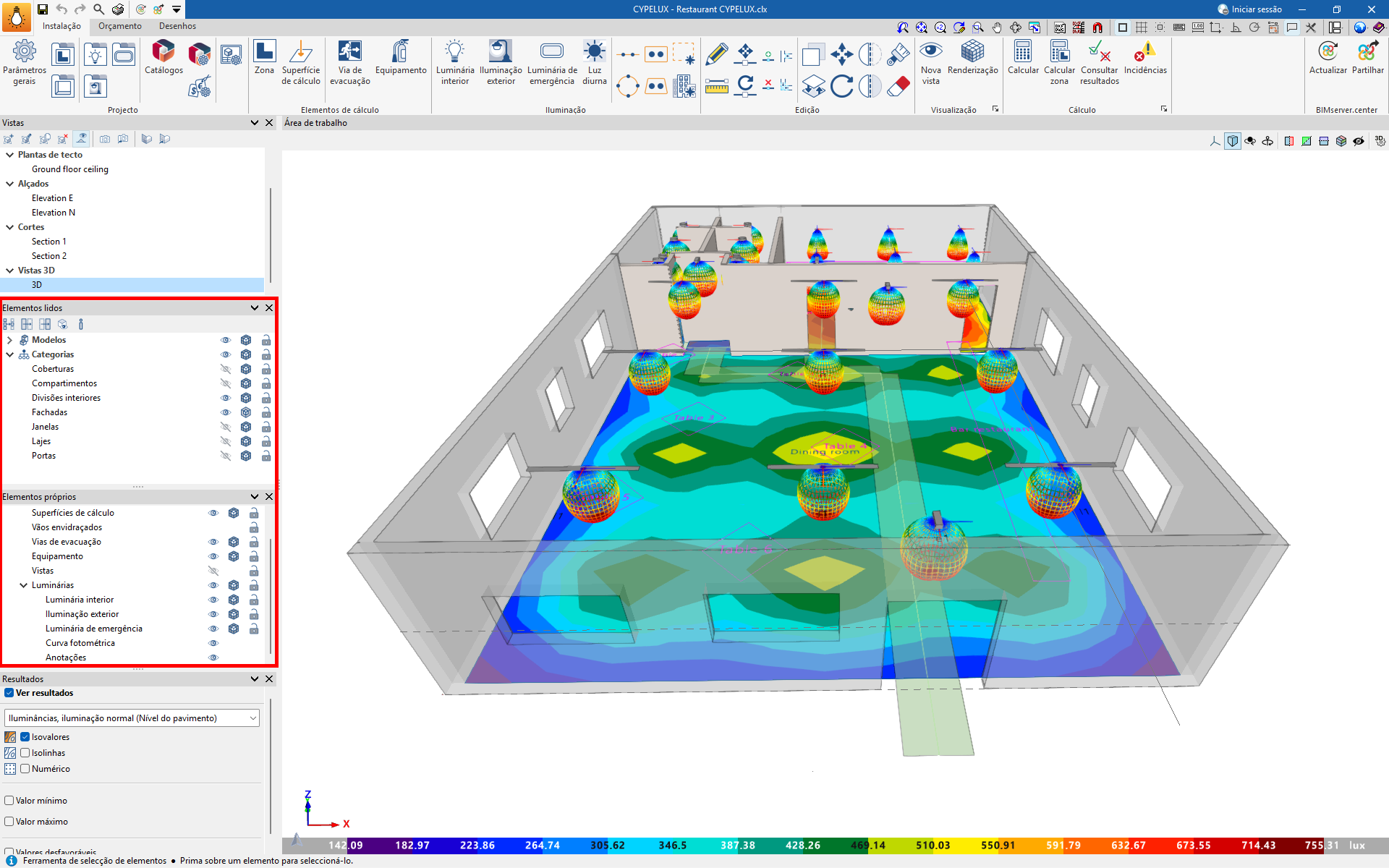

Os painéis ou janelas ancoráveis "Elementos lidos" e "Elementos próprios", disponíveis no lado esquerdo da interface do separador "Instalação", permitem gerir a visualização e captura dos elementos lidos do modelo BIM e dos elementos próprios na área de trabalho através de um sistema de layers ou categorias.
O painel “Elementos lidos” permite gerir a visibilidade e a captura dos elementos provenientes de outras contribuições do BIMserver.center integradas no modelo durante o processo de vinculação.
O painel "Elementos próprios" gere a visibilidade e a captura dos componentes do modelo de iluminação inseridos no CYPELUX. As categorias disponíveis são as seguintes:
- Zonas
- Superficies de cálculo
- Vãos envidraçados
- Vias de evacuação
- Equipamento
- Vistas
- Luminárias
- Luminária interior
- Luminária exterior
- Luminária de emergência
- Curva fotométrica
- Anotações
Para cada categoria, o programa disponibiliza os seguintes controlos:
- Visível
Mostra ou oculta os elementos da categoria. - Transparente
Permite ajustar a visualização dos elementos da categoria entre opaco ou transparente. - Captura
Permite a captura dos elementos da categoria, inclusive para efeitos de edição ou consulta.
Saída de resultados
Visualização de isolinhas, isovalores e valores numéricos no ecrã
Após a realização do cálculo, o programa é capaz de apresentar no ecrã os resultados da iluminância (normal e de emergência) e do encandeamento das zonas envolvidas, através de gráficos de isolinhas ou de isovalores, ou apresentando os valores numéricos em cada ponto na planta.
Para tal, é necessário ativar a caixa “Ver resultados” na parte inferior do painel do lado esquerdo. Em seguida, no primeiro menu pendente, é possível selecionar os seguintes modos de visualização:
- Isovalores
Apresenta o diagrama de isovalores através de um gradiente de cor na planta com os valores calculados. Na parte inferior do ecrã, é apresentada uma legenda do diagrama através de uma escala de cores.- Visualizar no 3D (opcional)
Esta opção permite ativar a visualização dos isovalores na vista 3D.
- Visualizar no 3D (opcional)
- Isolinhas
Apresenta o diagrama de isolinhas com os valores calculados em cada uma delas. As isolinhas apresentadas dependem do nível de zoom aplicado ao ecrã. - Numérico
Apresenta os valores numéricos calculados numa grelha de pontos na planta.
No segundo menu desdobrável, indica os resultados que pretende consultar:
- Iluminâncias, iluminação normal
- Encandeamento (UGR), iluminação normal
- Iluminâncias, iluminação de emergência (se foram introduzidas luminárias de emergência)
- Quociente de luz diurna (se foi ativado o cálculo com a opção "Luz diurna")
Consulta de resultados e verificações
Se o cursor for posicionado no perímetro de uma zona utilizando a opção “Consultar resultados”, o programa apresenta uma caixa de texto com informações sobre a zona e os valores dos seguintes parâmetros:
- Iluminância média horizontal mantida
- Potência total instalada
- Valor de eficiência energética da instalação (VEEI)
- Índice unificado de encandeamento
- Quociente de luz diurna (se foi ativado o cálculo com a opção "Luz diurna")
No caso de se ter selecionado previamente a verificação de um documento normativo na zona, serão também apresentados os seguintes dados, juntamente com os valores requeridos e a verificação de conformidade.
Por exemplo, para a norma EN 12464-1, mostra-se:
- Índice de reprodução cromática (Ra) mínimo das luminárias instaladas
- Iluminância mantida (Em) mínima na superfície de referência
- Uniformidade de iluminância (U0) mínima sobre a superfície de referência, para a iluminância mantida
- Limite de Índice Unificado de Encandeamento (UGR)
Documentação gerada
O programa gera fichas justificativas para cada uma das verificações que efetua. Estas listagens são apresentadas para a obra completa e para cada zona em particular. Também gera um anexo de cálculo com as caraterísticas da instalação.
Fichas justificativas em cada zona
Para aceder à informação de cálculo correspondente à ficha justificativa de cada zona, basta premir no perímetro da zona com a opção “Consultar resultados”.
Listagem de projeto
Para aceder à listagem justificativa da obra completa, utilize a opção “Listagens” do menu "Arquivo" ou da barra de ferramentas no canto superior esquerdo e selecione “Projeto”.
Nesta listagem é apresentado um resumo das verificações efetuadas em todas as zonas, organizadas em secções para cada tipo de verificação definida.
Anexo de cálculo
O programa gera também um anexo de cálculo no qual, para além dos valores de cálculo, são detalhadas as caraterísticas das zonas, bem como a sua instalação de iluminação normal e de emergência.
Para aceder ao mesmo, utilize a opção “Listagens” no menu "Arquivo" ou na barra de ferramentas superior esquerda e, em seguida, selecione “Anexo de cálculo”.
Entre a informação recolhida incluem-se as seguintes:
- Iluminação interior e exterior
- Iluminação interior e exterior
- Disposição das luminárias
- Cálculo da iluminância e encandeamento
- Mapa de isolinhas
- Posição dos valores desfavoráveis
- Curvas fotométricas
Curvas nos dois planos fotométricos das luminárias utilizada na obra.
Desenhos em formato DWG, DXF ou PDF
O programa gera desenhos pormenorizados da instalação de iluminação.
O programa permite imprimir diretamente os desenhos da obra em qualquer periférico gráfico que tenha configurado no seu computador, ou criar ficheiros DWG, DXF ou PDF.
A edição de cada desenho permite configurar as seguintes opções, onde pode selecionar os elementos que aparecerão no mesmo (tipos de luminárias, vias de evacuação, equipamentos, etc.):
- Escala
- Referência do desenho
- Com luminárias interiores (opcional)
- Com luminárias exteriores (opcional)
- Com vias de evacuação (opcional)
- Com equipamento (opcional)
- Com posição dos valores desfavoráveis (opcional)
- Com máscara DXF (opcional)
- Pormenores
Os desenhos podem ser obtidos através da opção específica no canto superior esquerdo da interface ou através da opção “Desenhos” no menu “Arquivo”.
Exportação para FIEBDC-3
A partir do menu “Arquivo”, ao aceder a "Exportar" e, posteriormente, à janela “Exportar em formato BC3”, o programa gera um ficheiro com a medição dos materiais utilizados na instalação de iluminação em formato FIEBDC-3 (BC3) que pode ser importado por programas de medição e orçamento, como o Arquimedes.
Integração na plataforma BIMserver.center
Vários programas da CYPE estão conectados com a plataforma BIMserver.center e possibilitam o trabalho multicolaborativo através da partilha de ficheiros em formatos baseados em standards abertos.
Vale a pena recordar que, para trabalhar no BIMserver.center, o utilizador pode registar-se gratuitamente na plataforma e criar um perfil.
Quando se acede a um programa conectado à plataforma, este é capaz de estabelecer uma ligação com um projeto no BIMserver.center. Assim, os ficheiros dos projectos desenvolvidos de forma colaborativa no BIMserver.center são mantidos actualizados.
