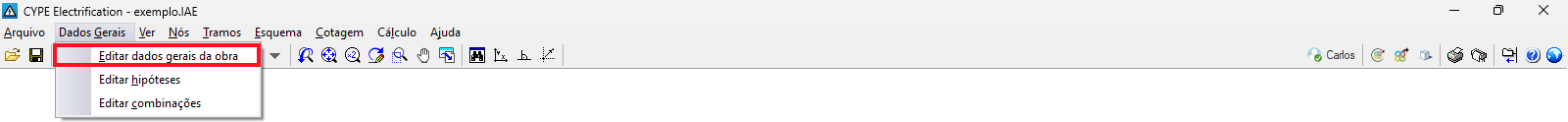

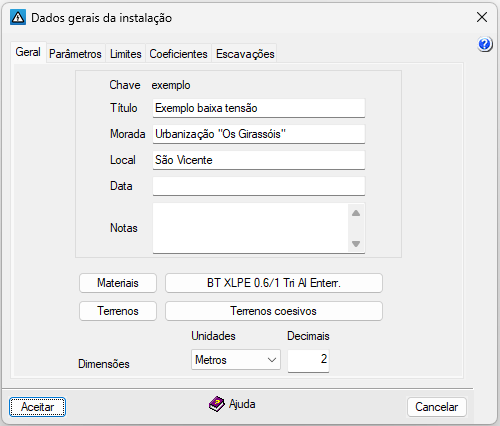

Separador "Geral"

Permite introduzir os seguintes dados gerais, que aparecerão refletidos nas listagens de cálculo, dentro da descrição da instalação:

• Chave
  Nome da obra. Para modificar, utiliza-se a opção "Arquivo", "Guardar como".
• Título
• Morada
• Local
• Data
• Notas

Além disso, são disponibilizadas as seguintes opções:

• Materiais
  Permite aceder à gestão de materiais.
• Terrenos
  Permite aceder à gestão de terrenos.
• Dimensões
  Configuração das "Unidades" e do número de "Decimais" a utilizar.

Gestão de materiais

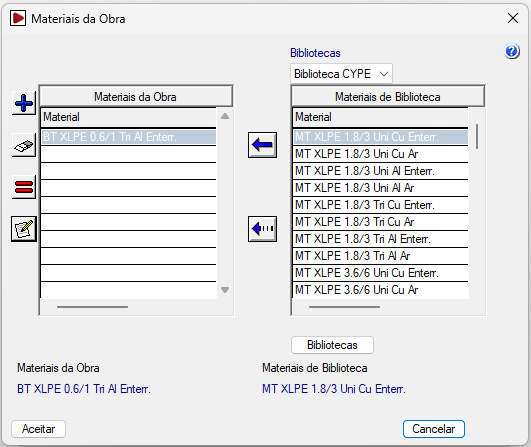

Premindo o botão “Materiais” é possível gerir os materiais dos cabos da obra, bem como as bibliotecas de materiais disponíveis. Na janela que surge são apresentadas duas listas:

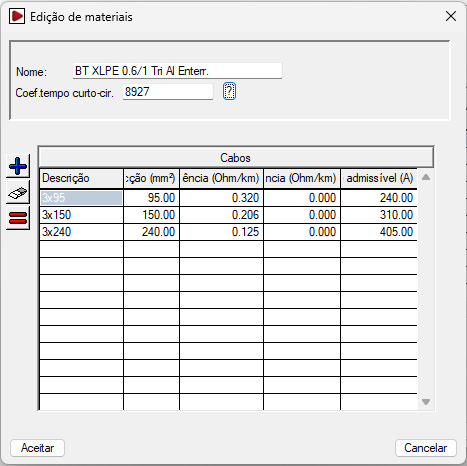

• A lista à esquerda apresenta os "Materiais da Obra". É possível criar um material manualmente com as ferramentas localizadas à esquerda ou importá-lo a partir dos materiais da biblioteca. Ao adicionar ou editar um material da obra, deve indicar-se o “Nome” e o coeficiente de curto-circuito do material (“Coef. tempo curto-circuito”), assim como a série de “Cabos” associados, que incluem os dados relativos à sua “Descrição”, “Secção”, “Resistência”, “Reatância” e “Intensidade admissível”.

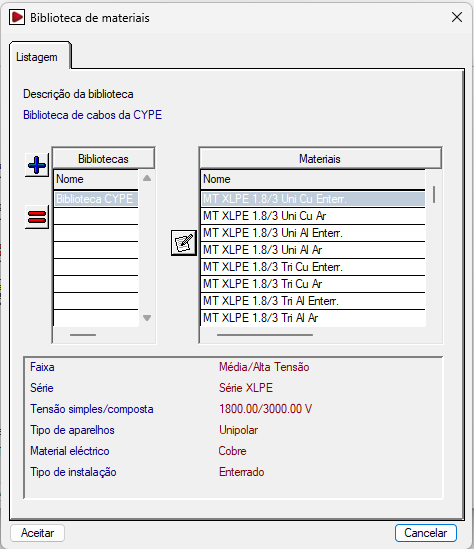

• A lista à direita apresenta os "Materiais de Biblioteca". Na parte superior, seleciona-se a biblioteca que se pretende visualizar. O programa inclui uma biblioteca por defeito, com condutores de cobre e alumínio de diferentes secções, aéreos ou subterrâneos, juntamente com as suas características elétricas. É possível consultar os dados internos de cada biblioteca clicando no botão “Bibliotecas” na parte inferior; aí define-se a “Descrição da biblioteca” e a sua “Abreviatura” e, para cada material incluído, é apresentado o “Nome” e o coeficiente de curto-circuito do material (“Coef. tempo curto-circuito”), assim como a série de “Cabos” associados, que incluem os dados relativos à sua “Descrição”, “Secção”, “Resistência”, “Reatância” e “Intensidade admissível”.

O primeiro botão situado entre as duas listas permite criar um material da obra importando a informação a partir de um dos materiais disponíveis na biblioteca. O segundo botão permite acrescentar as séries do material da biblioteca selecionado à direita para o material da obra selecionado à esquerda.

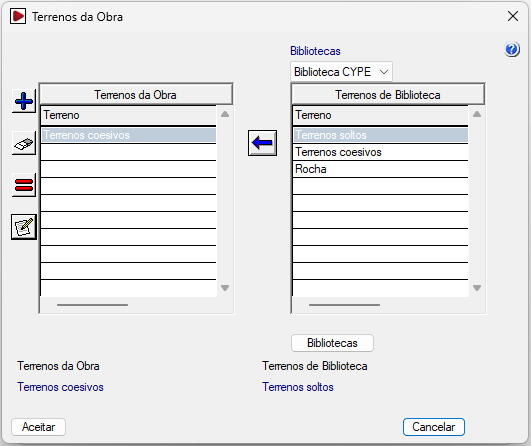

Gestão de terrenos

Premindo no botão "Terrenos" é possível gerir os terrenos da obra, bem como as bibliotecas de terrenos disponíveis. Na janela que aparece são apresentadas duas listas:

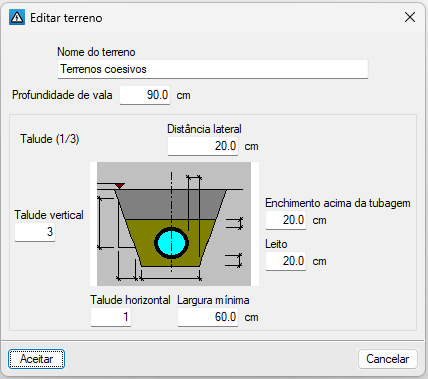

• A lista à esquerda representa os "Terrenos da obra". É possível criar um terreno manualmente com as ferramentas localizadas à esquerda ou importá-lo a partir dos terrenos da biblioteca. Ao adicionar ou editar um terreno da obra, indique o "Nome do terreno" e os seguintes parâmetros geométricos: "Distância lateral", "Enchimento acima da tubagem", "Leito", "Largura mínima", "Talude vertical" e "Talude horizontal" (que formam a relação de "Talude" mostrada ao lado do gráfico).

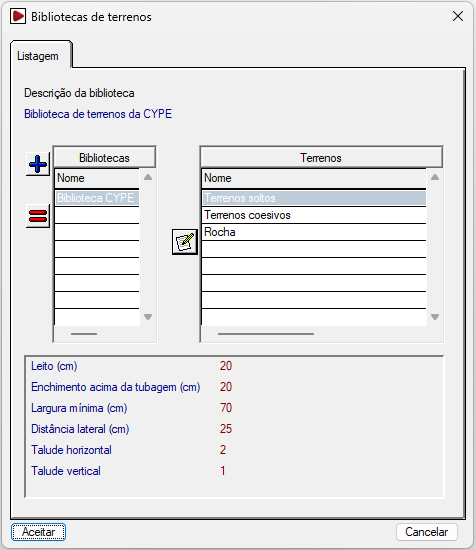

• A lista à direita representa os "Terrenos de biblioteca". Na parte superior, selecione a biblioteca que deseja mostrar. O programa incorpora uma biblioteca por defeito. É possível consultar os dados internos de cada biblioteca premindo no botão "Bibliotecas" na parte inferior; aí define-se a "Descrição da biblioteca" e a sua "Abreviatura" e, para cada terreno incluído, é apresentado o "Nome do terreno" e os parâmetros geométricos mencionados.

O primeiro botão localizado entre as duas listas permite criar um terreno da obra importando as informações a partir de um dos terrenos disponíveis na biblioteca. O segundo botão permite adicionar as séries do terreno da biblioteca selecionado à direita ao terreno da obra selecionado à esquerda.

Para continuar a criação de uma nova obra, é necessário criar pelo menos um material e um terreno.

Os materiais e terrenos estarão disponíveis ao editar cada tramo acedendo a "Tramos", "Editar dados de cálculo".

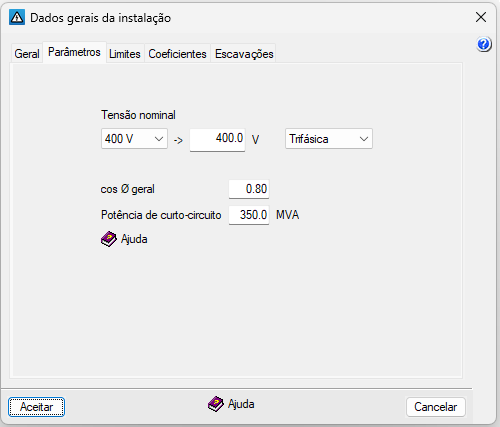

Separador "Parâmetros"

Permite definir os seguintes parâmetros de cálculo:

• Tensão nominal (V)
  Pode-se escolher entre as tensões normalizadas no menu suspenso ou introduzir diretamente o valor em volts. É necessário indicar o tipo de tensão, se é trifásica ou monofásica:
  • Trifásica / Monofásica
• cos ϕ general
  Fator de potência que se utilizará no cálculo dos tramos, de acordo com a formulação de cálculo da queda de tensão. Este valor é também utilizado por defeito nos nós novos criados.
• Potência de curto-circuito (MVA)
  A potência de curto-circuito é um valor normalmente fornecido pela empresa de eletricidade e representa a potência máxima que a rede elétrica será capaz de fornecer em caso de curto-circuito trifásico no ponto imediatamente a montante do centro de transformação.

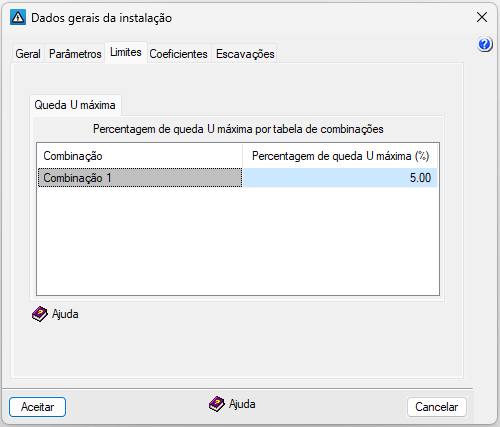

Separador "Limites"

Permite definir os limites máximos de queda de tensão na instalação elétrica.

No programa impõem-se vários limites:

• A intensidade máxima admissível é determinada em função do tipo e da secção do cabo. Os troços cuja intensidade for superior à admissível serão apresentados a vermelho após o cálculo.
• Na tabela inferior deste painel, define-se a percentagem de queda de tensão máxima no ponto mais desfavorável da instalação para cada combinação definida em “Dados gerais” e selecionando “Editar combinações”. Os nós cuja queda de tensão for superior ao valor admissível serão apresentados a vermelho após o cálculo.

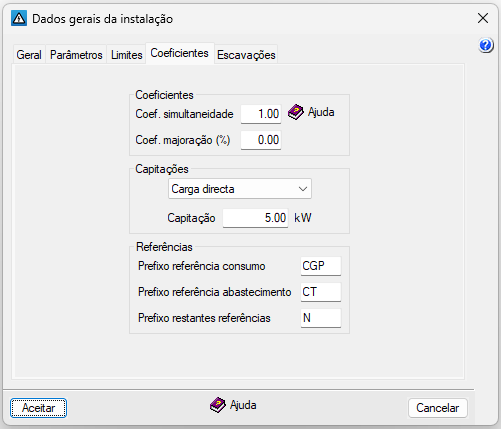

Separador "Coeficientes"

Coeficientes

Permite definir dois coeficientes que se aplicam de forma geral a toda a obra nos cálculos:

• Coeficiente de simultaneidade
  Permite aumentar ou reduzir os consumos. Define-se em valor unitário (fator) e aplica-se aos consumos elétricos em todas as combinações. Desta forma, é possível simular funcionamentos em diferentes momentos do dia ou alterações sazonais. Por defeito, é definido um valor igual a 1.
• Coeficiente de majoração de comprimentos (%)
  Atua como uma percentagem adicional sobre o comprimento ativo dos tramos. Desta forma, é possível simular quedas de tensão decorrentes de elementos especiais. Por predefinição, é definido um valor nulo, ou seja, não são consideradas perdas em elementos especiais.

Capitações

Permite definir se as cargas dos nós de consumo são definidas, por defeito, de forma direta ou por capitação.

• Direta
  O consumo é introduzido diretamente em unidades de potência.
• Por capitação
  O consumo é introduzido com base num valor de potência por capitação (que corresponde ao valor indicado no campo “Capitação”) e no número de unidades correspondente.

Os valores das cargas e o seu tipo de definição podem ser editados posteriormente no painel de edição de cada nó.

Referências

Permite definir os prefixos que compõem automaticamente as referências dos nós da instalação ao introduzi-los na área de trabalho, quer se tratem de nós de consumo, nós de abastecimento geral ou dos restantes nós:

• Prefixo referência consumo
• Prefixo referência abastecimento
• Prefixo restantes referências

As referências podem ser posteriormente editada no painel de edição de cada nó.

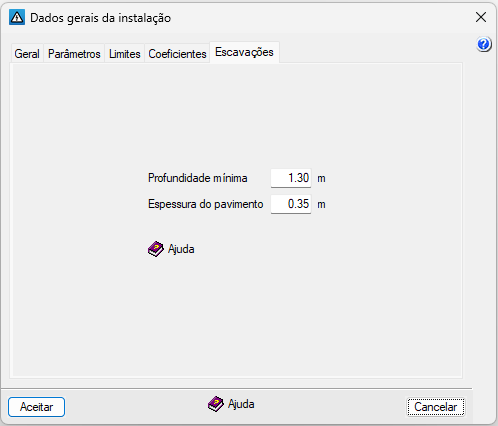

Separador "Escavações"

Permite definir os seguintes parâmetros relacionados com as escavações da instalação:

• Profundidade mínima
  Permite definir um alerta que avisa quando algum ponto da instalação fica abaixo deste valor (no relatório "Resultados dos cálculos" que aparece após utilizar as opções do menu "Cálculo"). A profundidade mínima é medida desde o nível da cota da rasante até à aresta superior da face interior da conduta.
• Espessura do pavimento
  Indica a distância por defeito entre a rasante e o terreno modificado. Este valor é subtraído por defeito à cota de rasante (introduzida no painel "Edição de nó") para obter a cota do terreno sem necessidade de a introduzir. Além disso, se a cota do terreno for alterada nesse painel, será emitido um aviso se a espessura do pavimento estabelecida não for cumprida.
