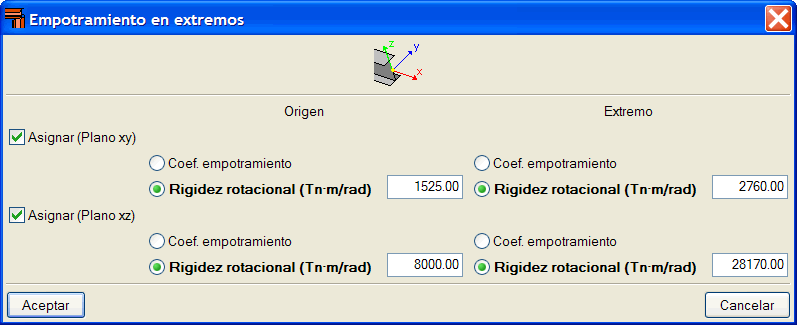

En los extremos de piezas (barras o conjunto de barras alineadas que forman una pieza), el programa permite asignar los coeficientes de empotramiento xy y xz (disponible en versiones anteriores) o asignar rigideces rotacionales en dichos planos. La definición de las rigideces rotacionales permite la modelización de las uniones cuya rigidez al giro es fundamental considerar, como es el caso de las uniones atornilladas.
En cada unión atornillada dimensionada, el programa también calcula (para todas las combinaciones de esfuerzos actuantes) las rigideces rotacionales de cada pieza empotrada a la unión y selecciona un valor de la rigidez rotacional para cada extremo de pieza, que será el que propondrá al usuario para un recálculo de la estructura.
Tras el cálculo, el programa advierte si la rigidez rotacional introducida por el usuario en las piezas empotradas a uniones atornilladas difiere en más de un 20% de la propuesta por el programa o si no está definida.

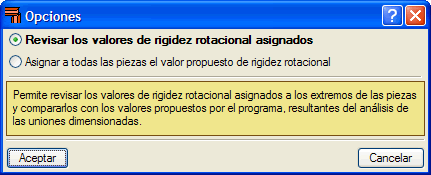

Nuevo Metal 3D permite al usuario tanto asignar automáticamente las rigideces rotacionales propuestas por el programa como revisar las que desee para decidir en cada caso que rigideces rotacionales quiere adoptar.
En el apartado Rigideces rotacionales en extremos de piezas de la página Uniones atornilladas puede obtener más información sobre la consideraciones que Nuevo Metal 3D realiza sobre de las rigideces rotacionales.
