- Nuevas uniones soldadas
- Uniones de pilar con dos dinteles empotrados
- Unión empotrada de pilar con dos dinteles sin cartelas y sin vigas de arriostramiento perpendiculares.
- Unión empotrada de pilar con dos dinteles sin cartelas y con una viga de arriostramiento perpendicular articulada.
- Unión empotrada de pilar con dos dinteles sin cartelas y con dos vigas de arriostramiento perpendiculares articuladas.
- Unión empotrada de pilar con dos dinteles con cartelas y sin vigas de arriostramiento perpendiculares.
- Unión empotrada de pilar con dos dinteles con cartelas y con una viga de arriostramiento perpendicular articulada.
- Unión empotrada de pilar con dos dinteles con cartelas y con dos vigas de arriostramiento perpendiculares articuladas.
- Unión articulada del tipo brochal. Se pueden embrochalar una o dos piezas secundarias a otra principal, con la condición de que los ejes de las piezas secundarias sean perpendiculares al de la pieza principal.
- Uniones de pilar con dos dinteles empotrados

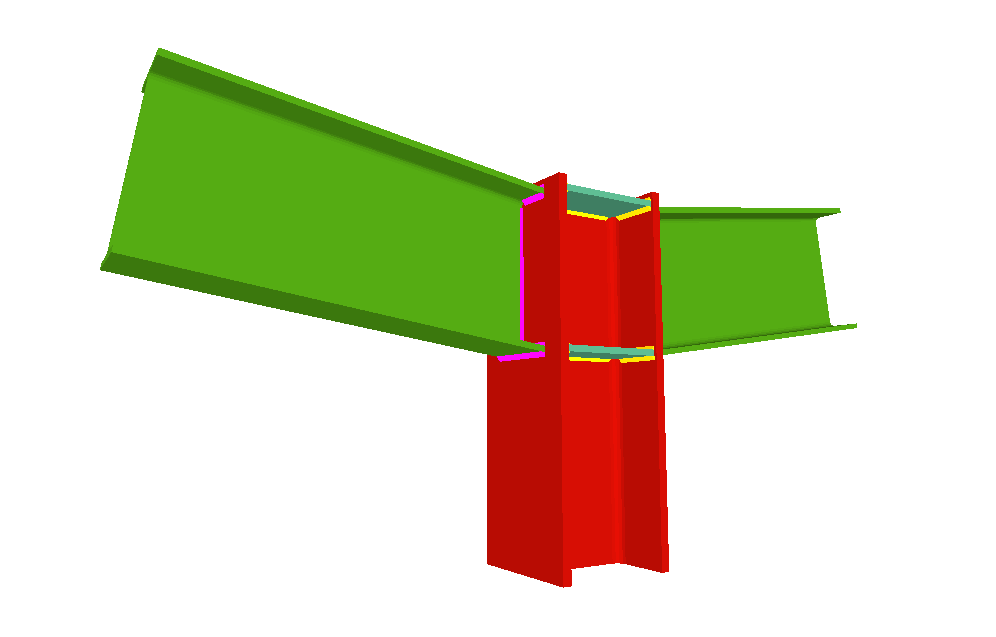

Unión de pilar con dos dinteles empotrados

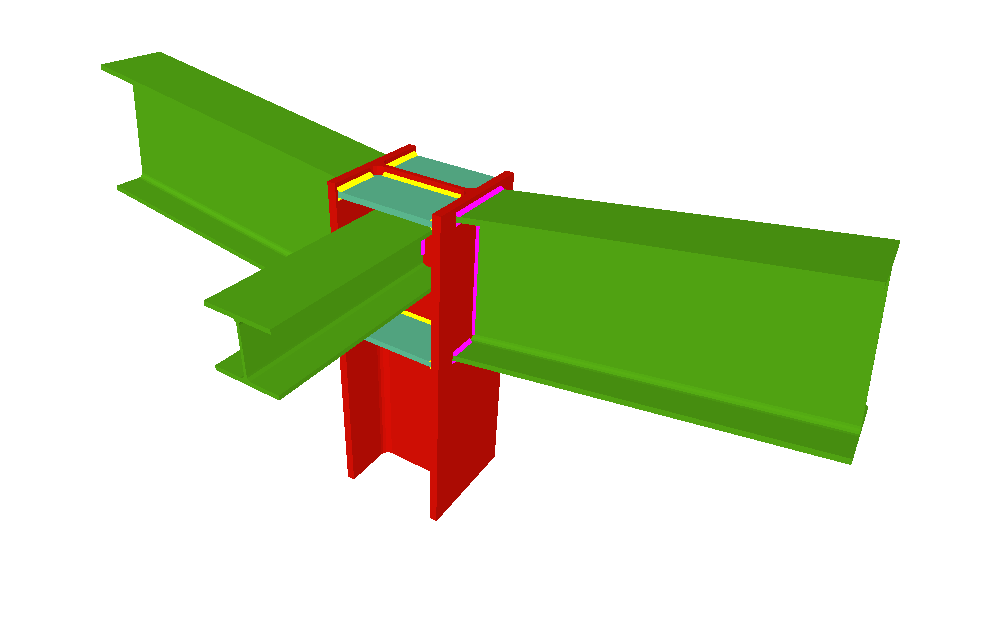

Unión de pilar con dos dinteles empotrados, y con una viga ortogonal articulada

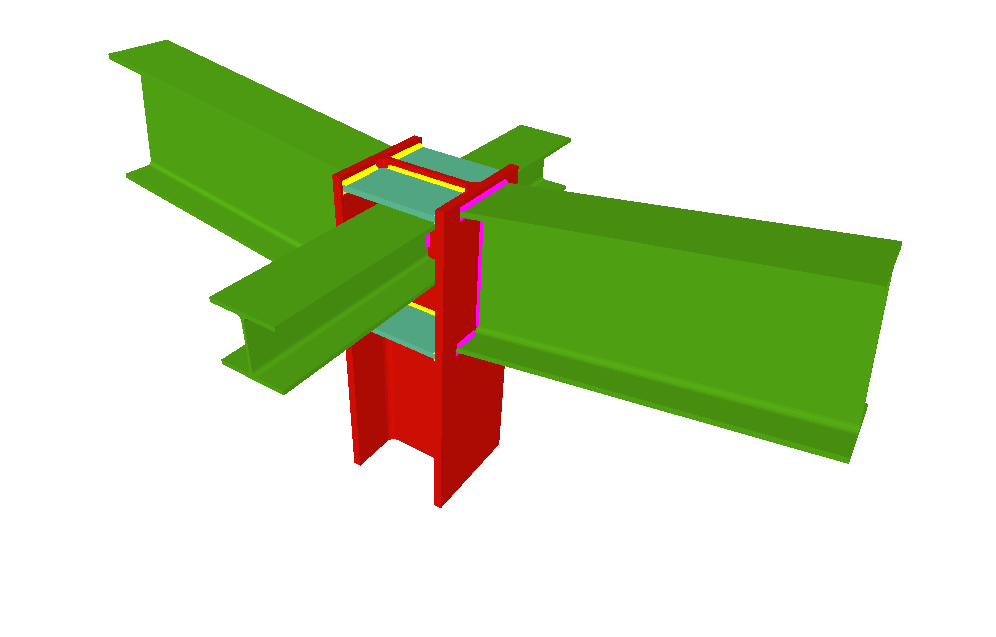

Unión de pilar con dos dinteles empotrados, y con dos vigas ortogonales articuladas

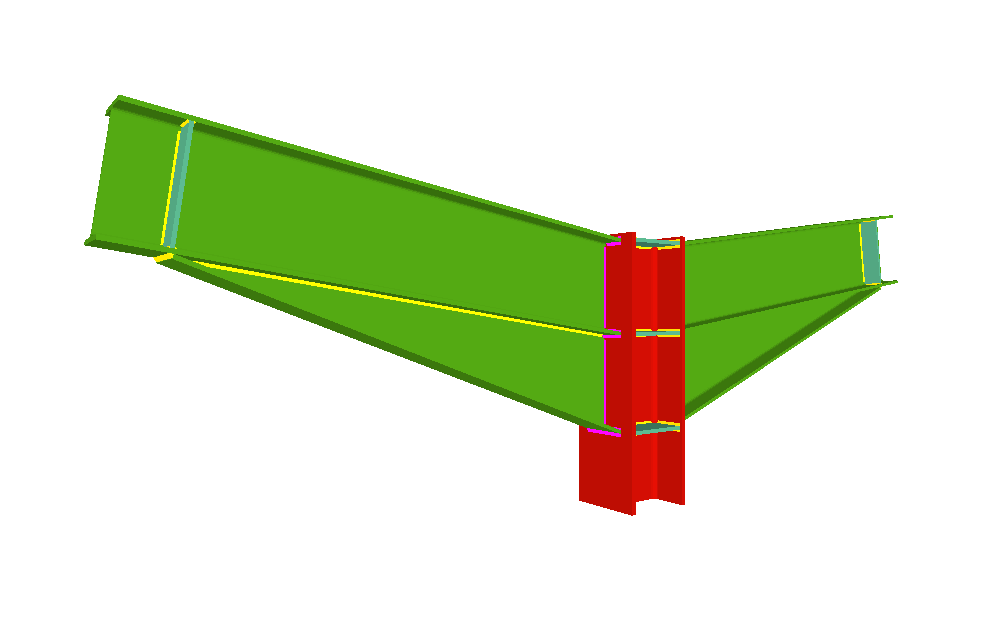

Unión de pilar con dos dinteles empotrados con cartelas

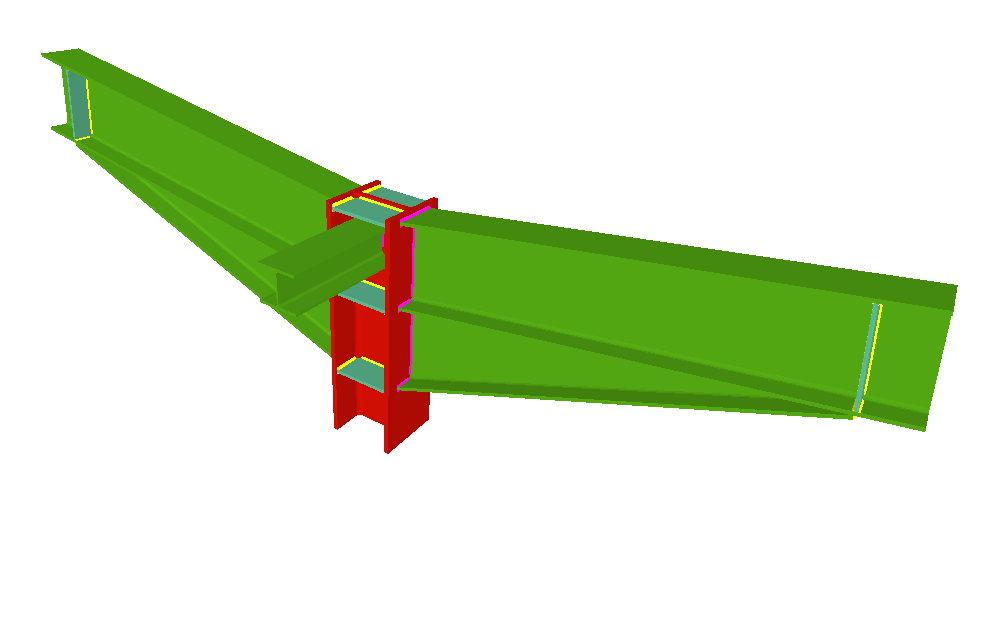

Unión de pilar con dos dinteles empotrados con cartelas, y con una viga ortogonal articulada

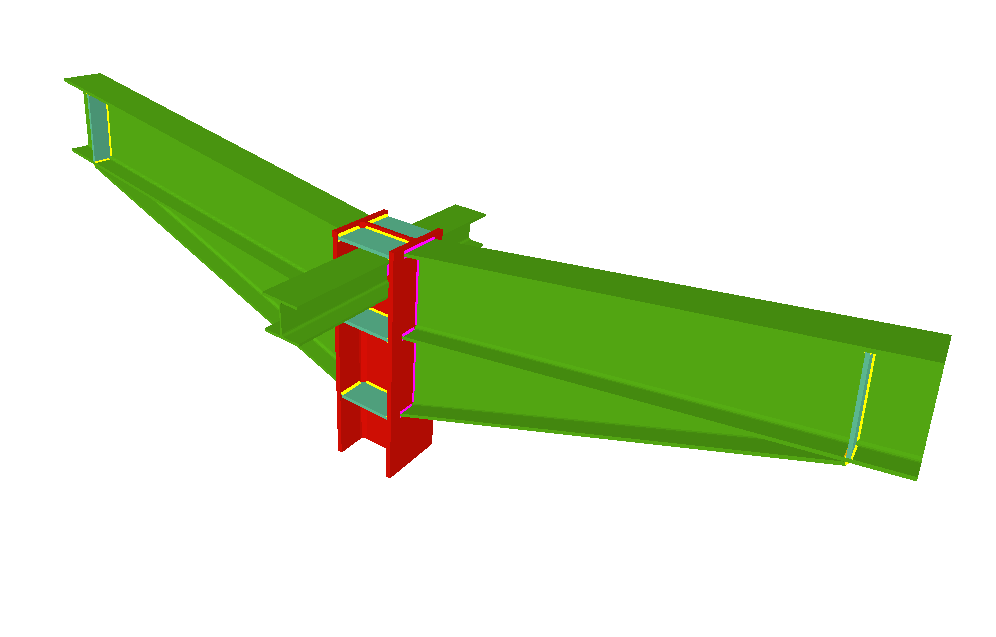

Unión de pilar con dos dinteles empotrados con cartelas, y con dos vigas ortogonales articuladas

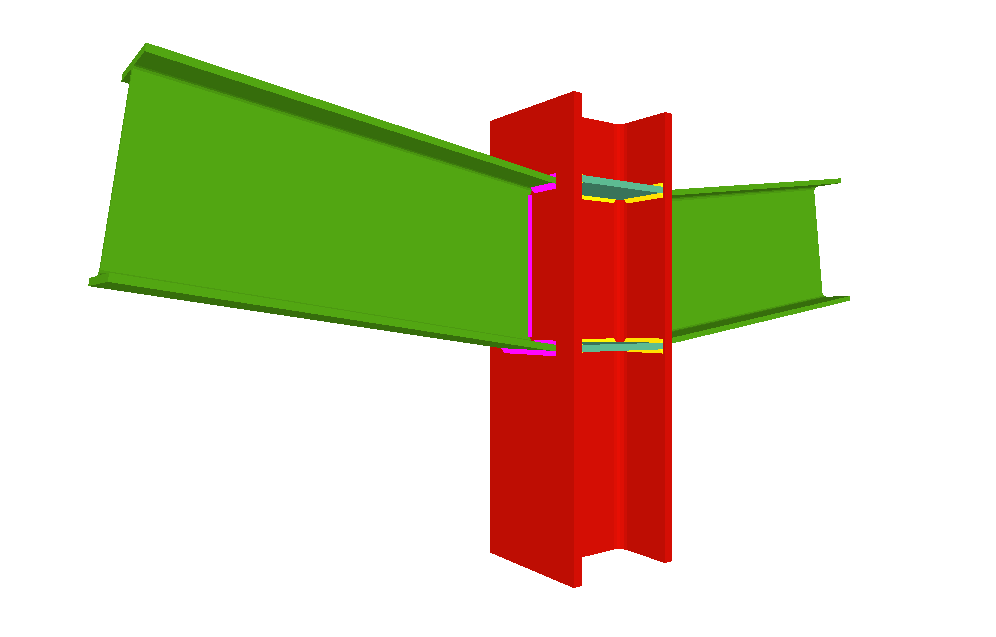

Unión de pilar con dos dinteles empotrados (pilar pasante)

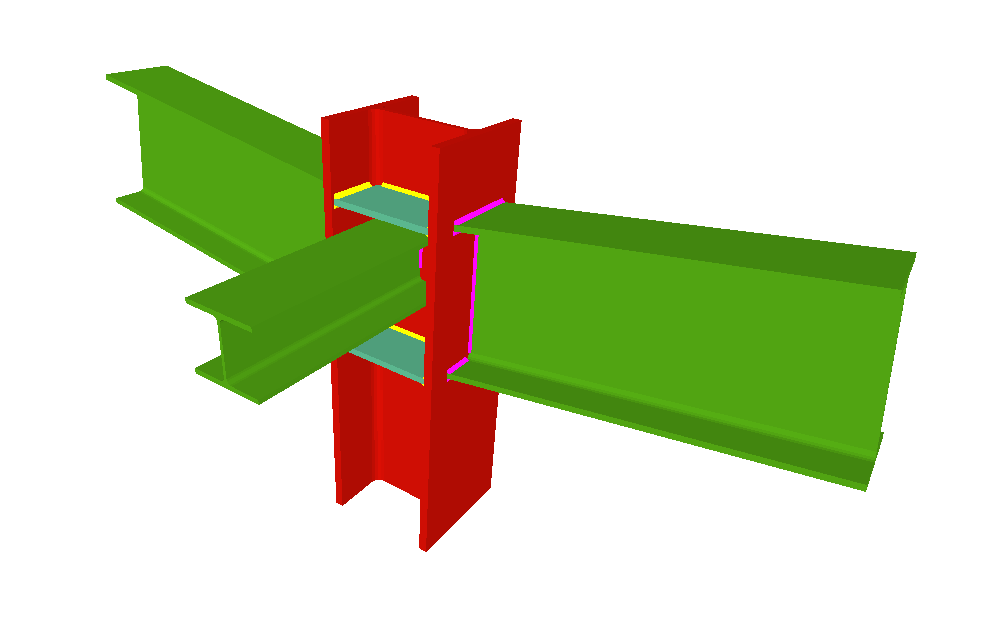

Unión de pilar con dos dinteles empotrados, y con una viga ortogonal articulada (pilar pasante)

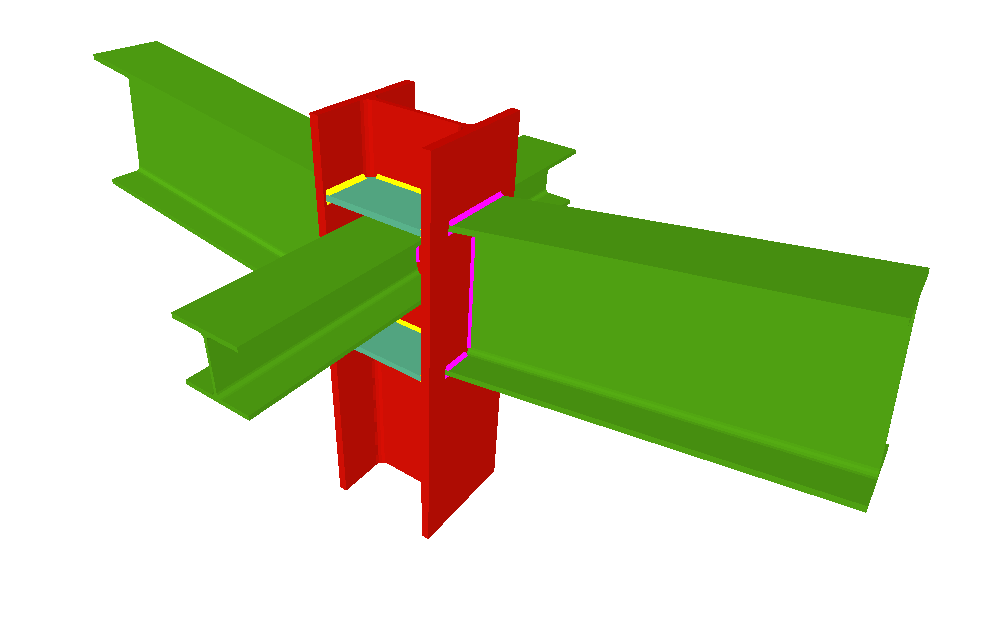

Unión de pilar con dos dinteles empotrados, y con dos vigas ortogonales articuladas (pilar pasante)

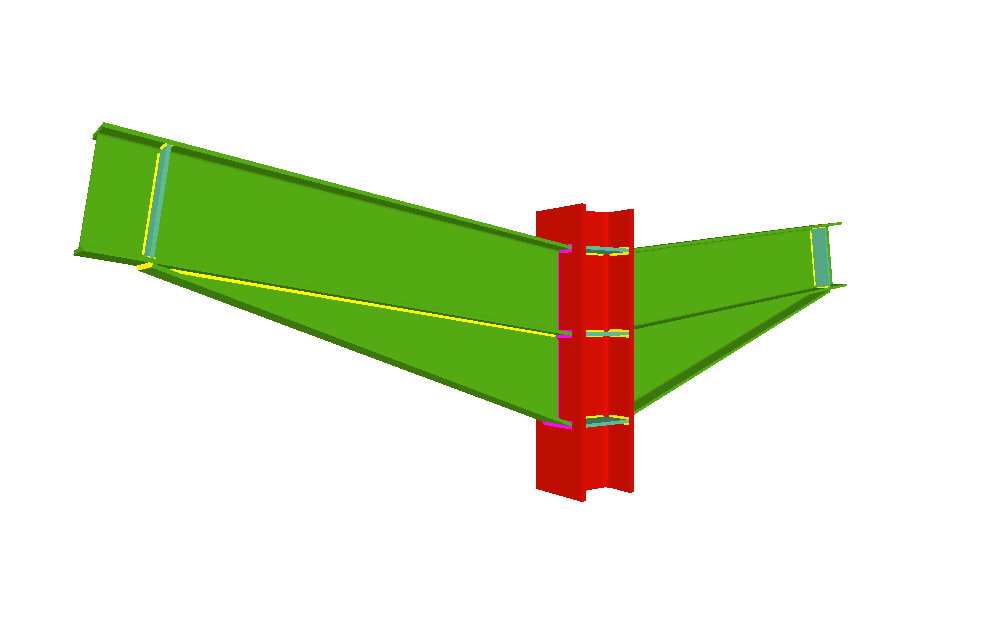

Unión de pilar con dos dinteles empotrados con cartelas (pilar pasante)

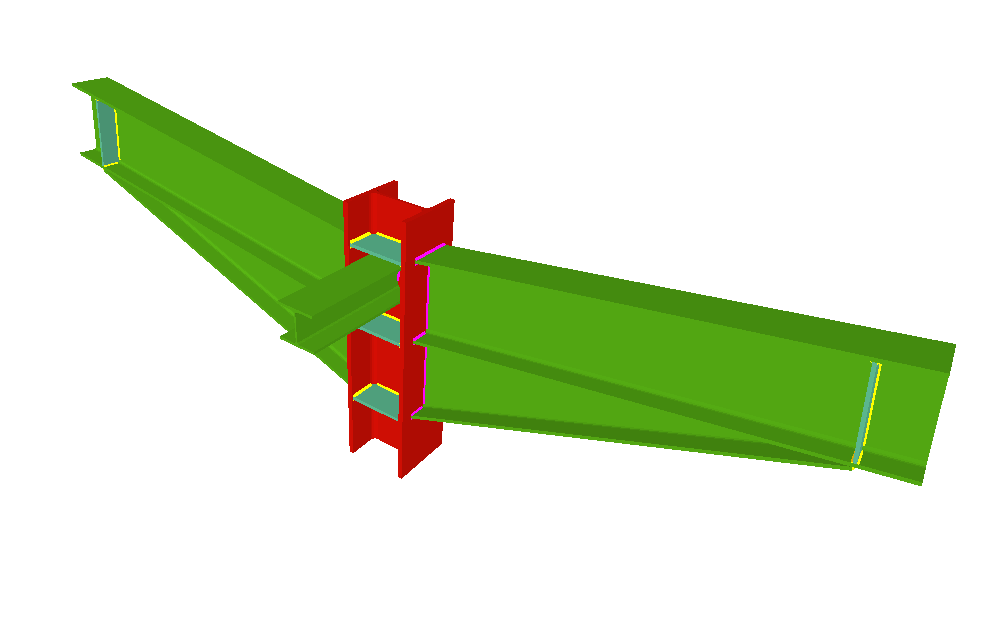

Unión de pilar con dos dinteles empotrados con cartelas, y con una viga ortogonal articulada (pilar pasante)

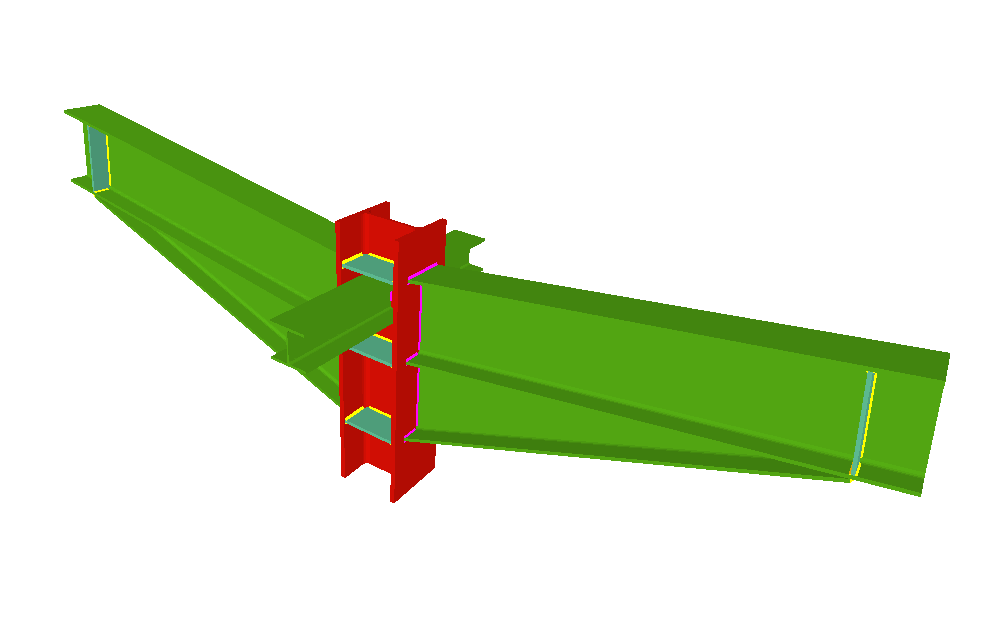

Unión de pilar con dos dinteles empotrados con cartelas, y con dos vigas ortogonales articuladas (pilar pasante)

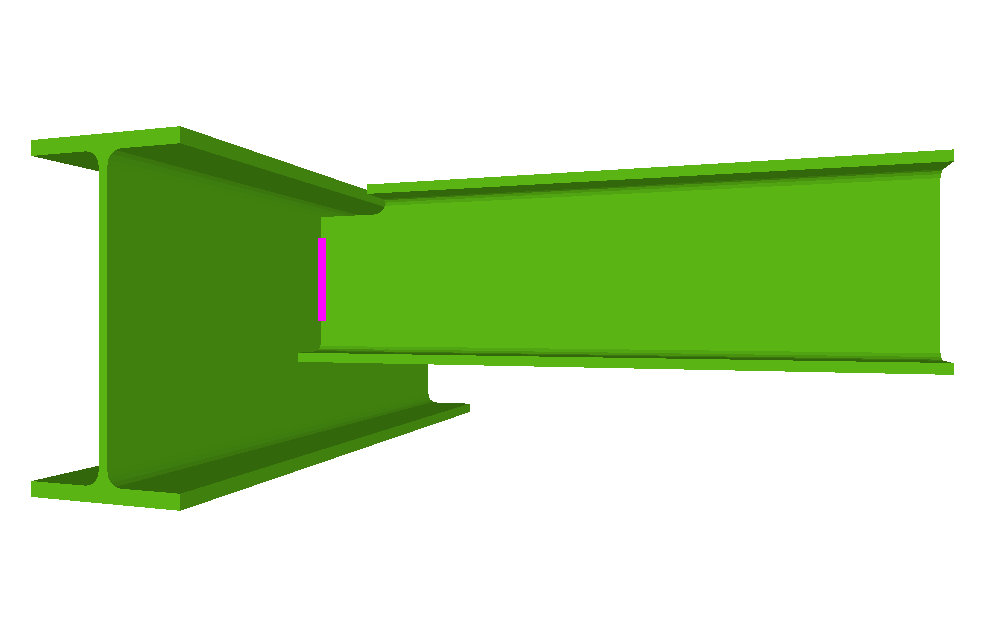

Unión de una viga articulada a otra

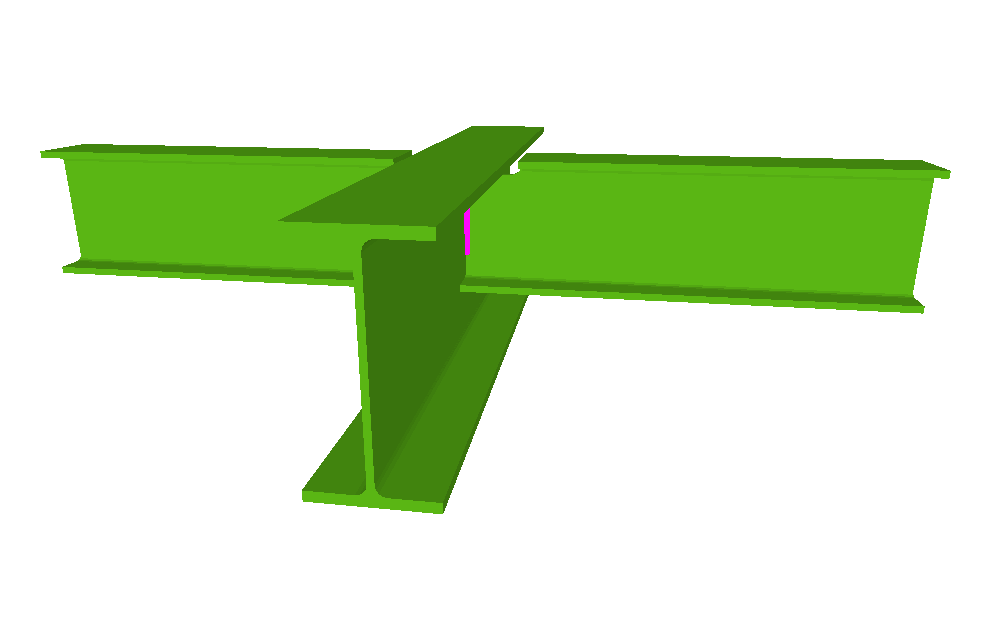

Unión de dos vigas articuladas a otra
- Mejoras
- Cuando se activa la opción Uniones > Consultar, se representan en pantalla los siguientes elementos:
- El texto descriptivo de los tipos de uniones que existen en el nudo.
- La sección transversal de las secciones definidas en cada barra.
- Los ejes longitudinales de las secciones transversales representadas.
- El programa ofrece así más información relacionada con la posición de las barras dentro del modelo a resolver. Esto es de gran utilidad en el caso de que Nuevo Metal 3D no calcule alguna unión perteneciente a alguno de los tipos admitidos. El usuario puede relacionar dicha información con las causas por las que el programa no dimensiona la unión (que se muestran cuando el cursor se posiciona en un nudo) y realizar los cambios oportunos para que la unión sea finalmente resuelta por el programa.
- En el diálogo de consulta de las uniones de un nudo (opción Uniones > Consultar) aparecen tres solapas en su parte inferior, si el nudo seleccionado tiene uniones resueltas. Dichas solapas muestran la siguiente información:
- Los detalles constructivos de las uniones resueltas.
- El listado de comprobación y medición de las uniones resueltas.
- La vista 3D de las barras que convergen en el nudo.
- Si no ha sido resuelta ninguna unión del nudo, en el diálogo mencionado sólo aparece la vista 3D de las barras.
- En los planos de las uniones se añade una tabla que muestra la relación de los tipos de uniones de la obra, en la que se indican la cantidad y los nudos donde se aplica cada tipo de unión.
- Para todas las uniones empotradas tipo pilar – dintel (o dinteles) se utilizan soldaduras en ángulo en lugar de las soldaduras con preparación de bordes.
- En las soldaduras de los rigidizadores de pilares se admiten que los cordones de soldadura con las alas sean diferentes a los cordones de soldadura con el alma del pilar.
- Se amplía el número de mensajes informativos cuando el programa no puede resolver una unión que está dentro de los tipos admitidos.
- En los listados de medición se agrupan los cordones de soldadura según las resistencias a roturas.
