- Consideración de las rigideces rotacionales en extremos de piezas en los planos locales xy y xz
En los extremos de piezas, el programa permite asignar los coeficientes de empotramiento xy y xz (disponible en versiones anteriores), o asignar constantes elásticas rotacionales en dichos planos. La definición de las constantes elásticas rotacionales permite la modelización de las uniones cuya rigidez al giro es fundamental considerar, como es el caso de las uniones atornilladas.
Al calcular las uniones atornilladas de la obra, el programa muestra, en el listado de cada unión, los valores calculados de las rigideces rotacionales en los planos xy y xz, tanto para momentos negativos como para momentos positivos del extremo de pieza correspondiente. Cuando el usuario asigna rigideces rotacionales, debe comprobar si los valores calculados son sustancialmente diferentes a los supuestos inicialmente, en cuyo caso, debe cambiarlos, calcular y volverlos a comprobar. - Consideración de los extremos indeformables de las barras
Cuando se calculan las uniones o cuando se calcula la estructura junto con las uniones, el programa analiza, en cada nudo de la obra, la disposición espacial de las barras, y las condiciones de vinculación, de tal manera que, para barras de acero, determina las dimensiones de los nudos y genera los extremos rígidos en los que las porciones de barras se consideran indeformables por estar contenidas dentro del nudo. - Consulta de errores de uniones

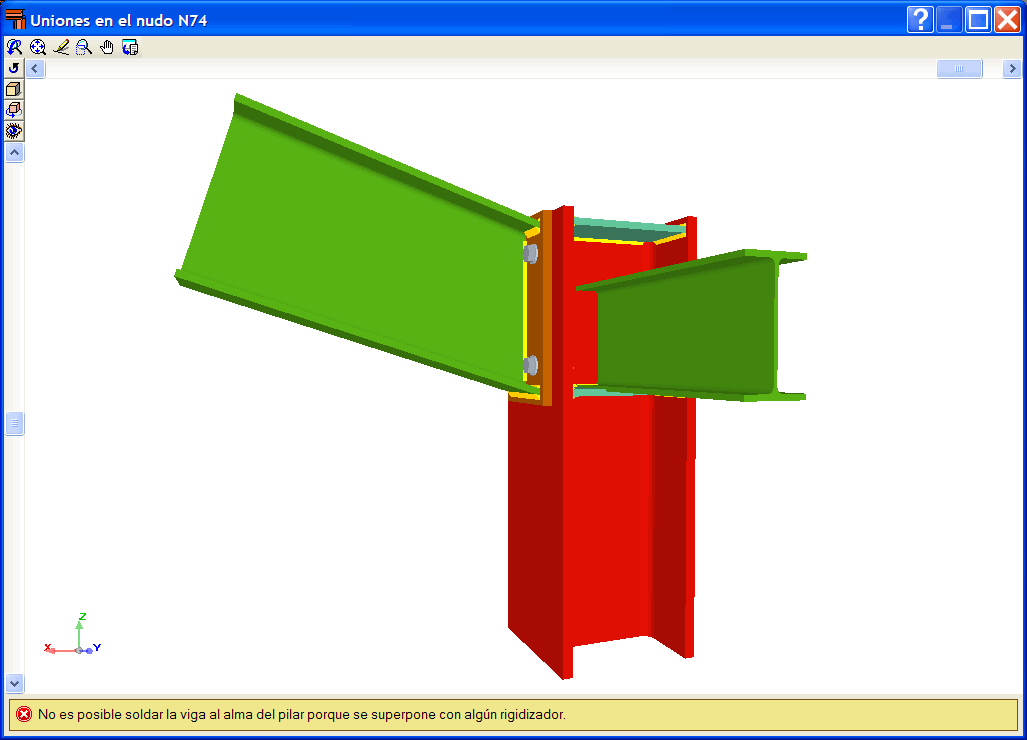

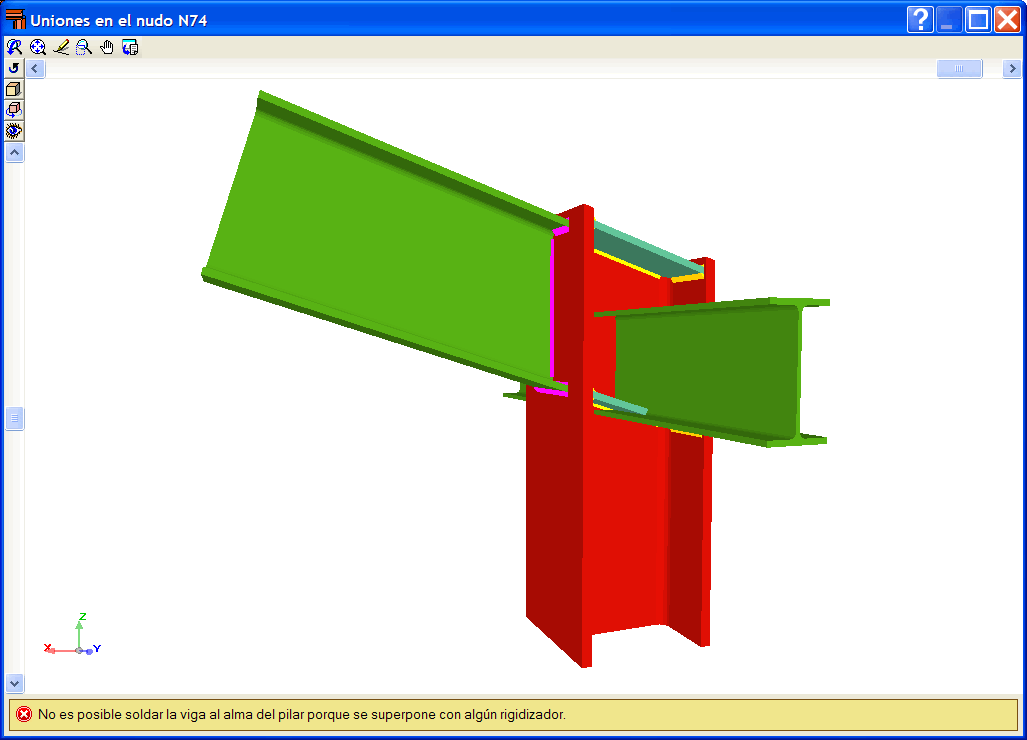

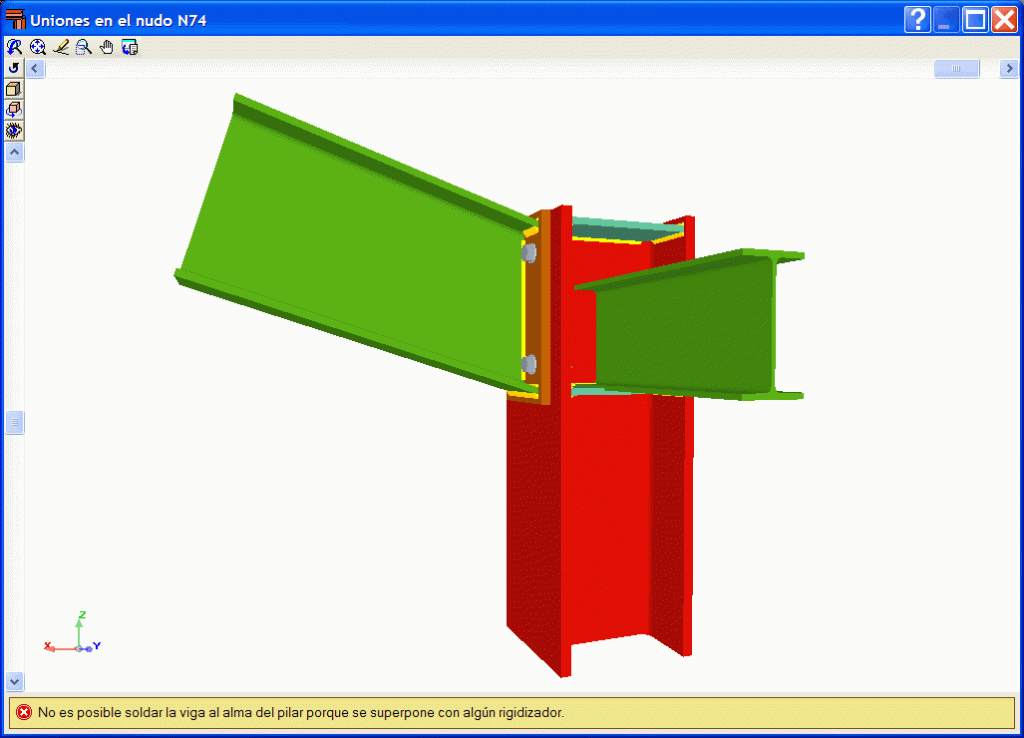

El programa muestra, en la vista 3D del nudo no resuelto, los elementos que sí ha podido dimensionar y el mensaje de error que impidió la completa resolución del nudo.
