Es posible abrir una ventana con una vista 3D que sólo contenga una parte de la estructura. Para esto se ha implementado la opción Vista 3D de una parte de la estructura en el diálogo Vista Nueva (menú Ventana > Abrir nueva). Las ventanas 3D con representación parcial de la estructura ofrecen al usuario una importante ayuda en la entrada de datos, especialmente para estructuras complejas.

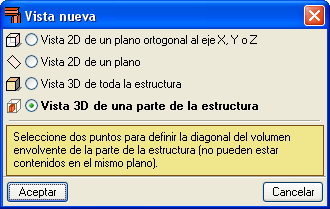

La creación de una ventana 3D parcial se realiza con la opción Vista 3D de una parte de la estructura del diálogo Vista Nueva (menú Ventana > Abrir nueva). Con esta opción el usuario genera un volumen de visión en forma de prisma rectangular mediante la introducción de los extremos de su diagonal. A continuación, el programa solicita la introducción de un nombre con el que se identificará la vista 3D parcial creada. Esta ventana 3D contiene los nudos y barras incluidos totalmente en el volumen de visión y las barras que se encuentren parcialmente dentro de dicho volumen.

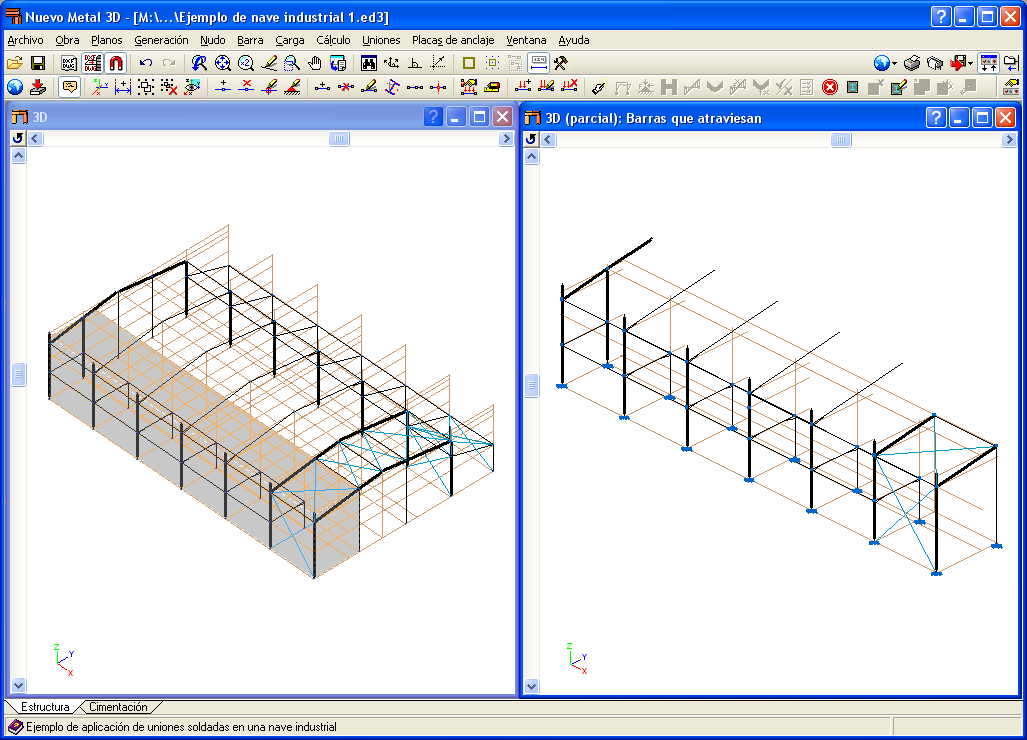

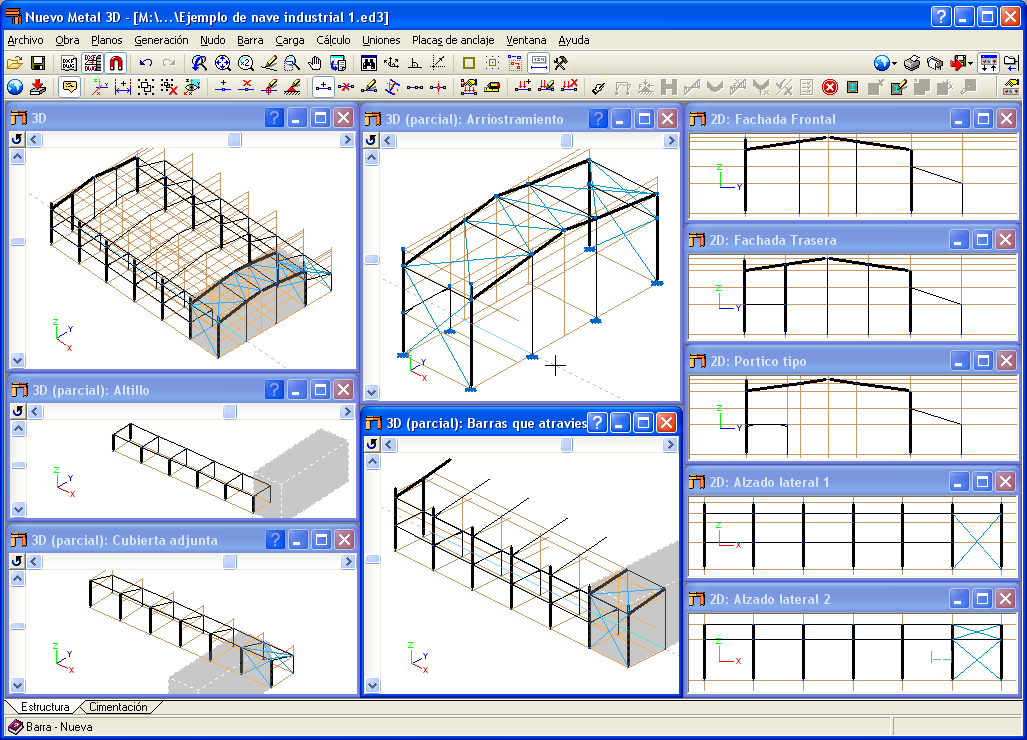

El prisma definido se representa en el resto de vistas 3D de la estructura (parciales o completas) mediante una zona oscurecida. El nombre de las ventanas 3D parciales comienza por el texto 3D (parcial): seguido de la denominación que el usuario ha designado para cada una.
Los extremos de la diagonal del prisma de visión no pueden estar en un plano paralelo a cualquiera de los ejes de coordenadas globales y las aristas del prisma son paralelas a los ejes de coordenadas globales. Los extremos de la diagonal se pueden introducir sobre un nudo de la estructura o sobre un punto de corte de dos líneas de referencia.
Aunque en una ventana 3D parcial también se representan las barras que se encuentren parcialmente dentro de dicho volumen, sólo se pueden introducir nudos o barras que se encuentren totalmente dentro del volumen de visión, por lo que sólo se dibujan las líneas de referencia en su interior. De este modo, se evita la introducción de una barra que pueda cortar a otra no representada en la ventana 3D parcial.

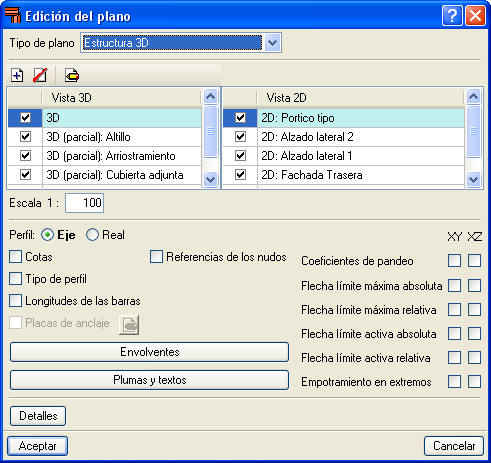

Las ventanas 3D parciales se pueden incluir en los planos con la misma información que contienen las ventanas 3D completas. Por ello, en el diálogo Edición del plano (menú Archivo > Imprimir > Planos de la obra > añadir o editar un plano de Estructura 3D) es posible añadir, activar o desactivar las vistas 3D parciales creadas.
