Introducción
La Biblioteca de detalles constructivos para estructuras es una herramienta que permite insertar en AutoCAD® los detalles constructivos incluidos en las bibliotecas de CYPE (Detalles constructivos metálicos, de hormigón y mixtos; y Detalles constructivos de forjados inclinados).
Esta aplicación se ejecuta desde el grupo de programas "Documentación del proyecto" en el CYPE Menu. No se instala dentro de AutoCAD®, sino que permanece en una ventana flotante, desde la cual se puede arrastrar y soltar el detalle seleccionado en el área de dibujo de AutoCAD®.
Los detalles están organizados en carpetas por temas para agilizar su localización y selección. Además, incluye opciones para personalizar grosores y colores de las plumas.
| Nota: |
|---|
| Es posible insertar detalles en AutoCAD® (de cualquier versión de 32 o de 64 bits) o en cualquier otra aplicación compatible (de Autodesk o de otro fabricante de software) que permita importar dibujos mediante el método de arrastrar y soltar. |
Entorno de trabajo

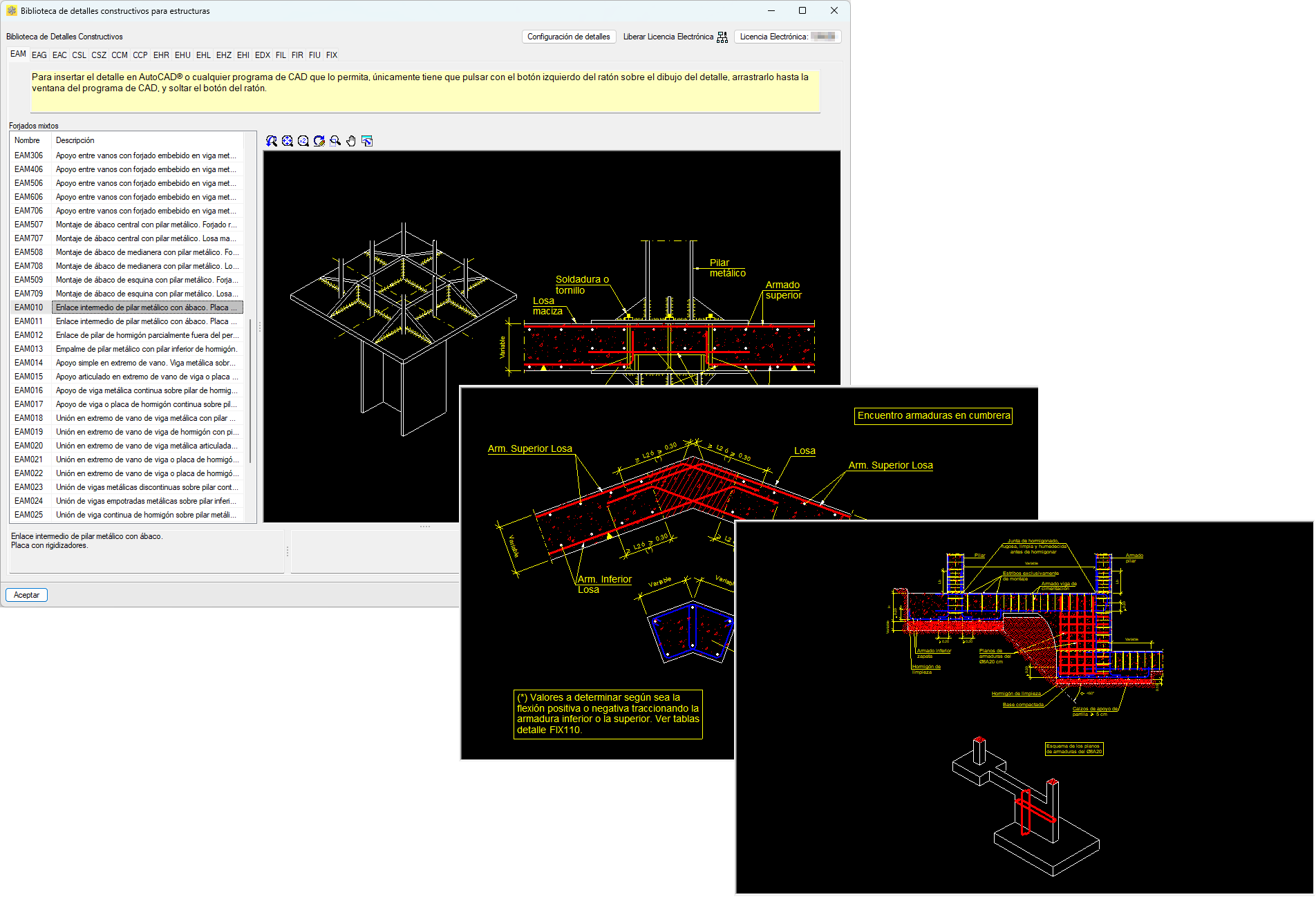

La Biblioteca de detalles constructivos para estructuras presenta un entorno gráfico sencillo e intuitivo que se organiza en tres partes principales:
- la zona superior, donde se encuentran las carpetas que organizan los detalles constructivos y la herramienta "Configuración de detalles";

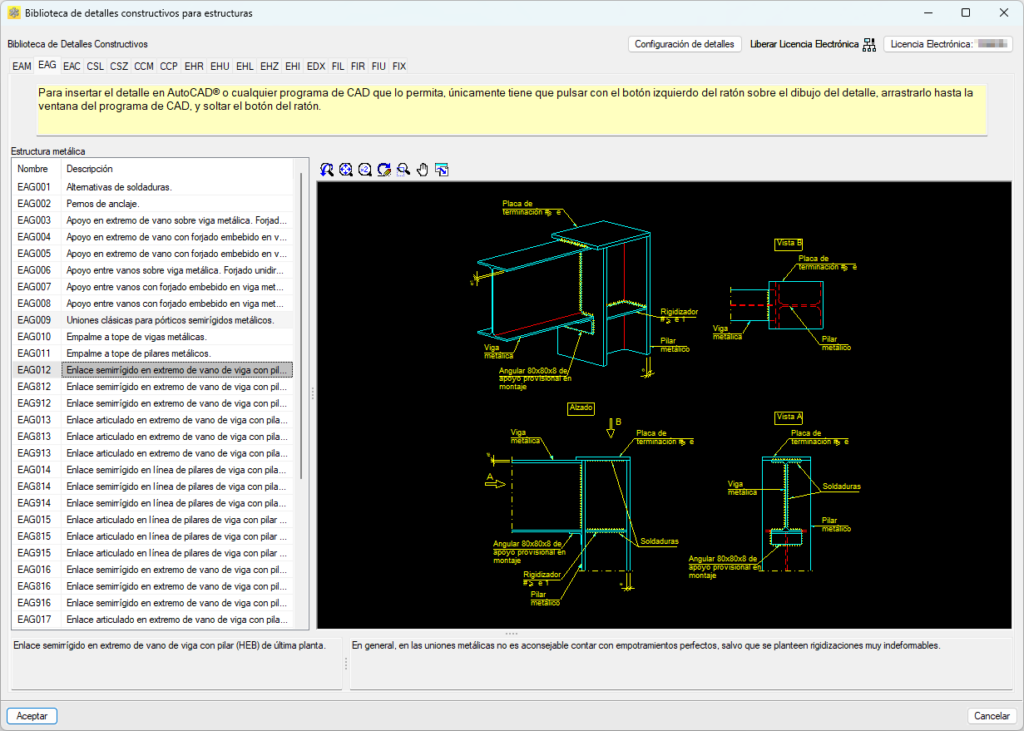

- la zona central, que presenta en el lado izquierdo un listado con los detalles incluidos en cada carpeta y en el lado derecho un área gráfica con una vista previa del detalle seleccionado;
- y la zona inferior, que proporciona información específica sobre el detalle seleccionado.
Configuración de detalles

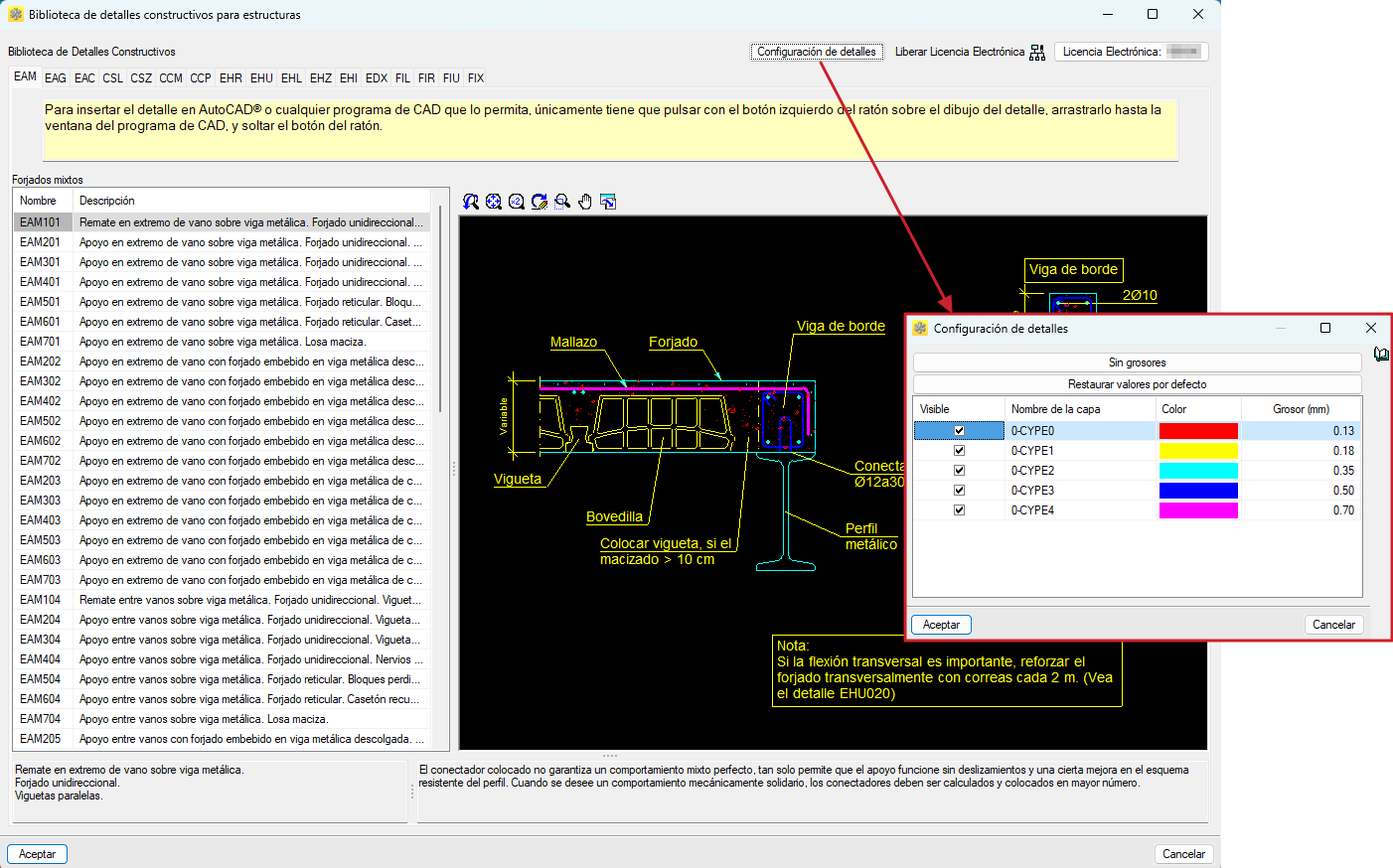

Desde la herramienta "Configuración de detalles" en la parte superior de la interfaz, se puede personalizar el detalle seleccionado. Es posible modificar el grosor y color de las plumas, así como el nombre y la visibilidad de las capas. Los cambios se pueden previsualizar desde el área gráfica una vez aceptada la configuración.

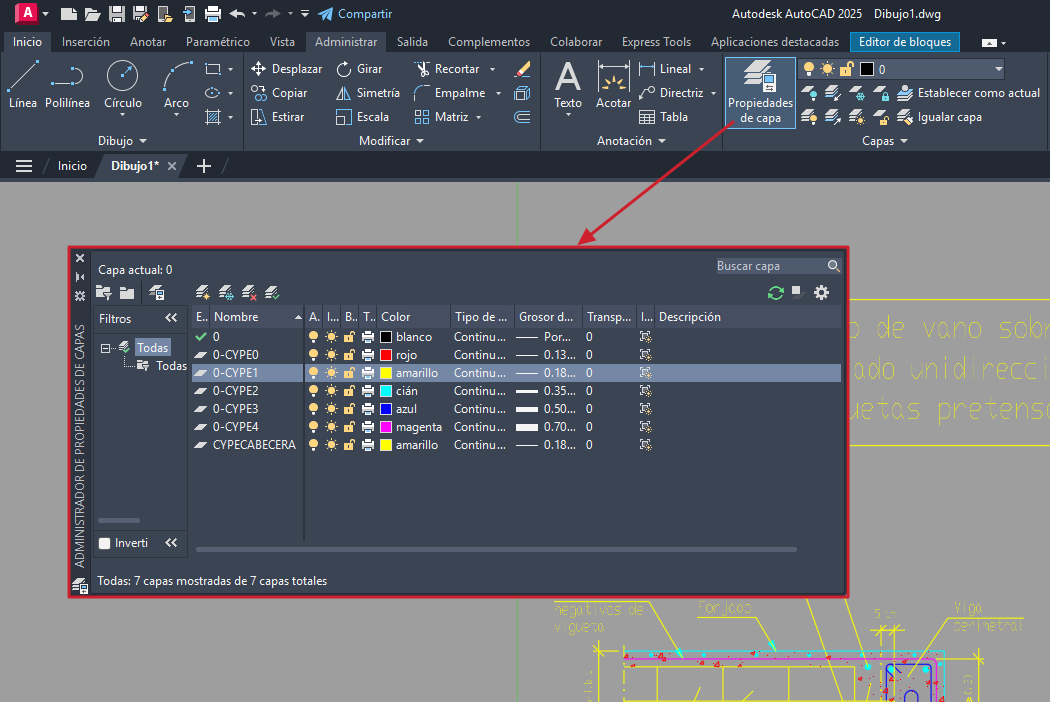

Esta configuración puede modificarse posteriormente desde el "Administrador de propiedades de capas" de AutoCAD® tras haber introducido el detalle en el programa.
Salida de resultados
Exportación hacia AutoCAD®

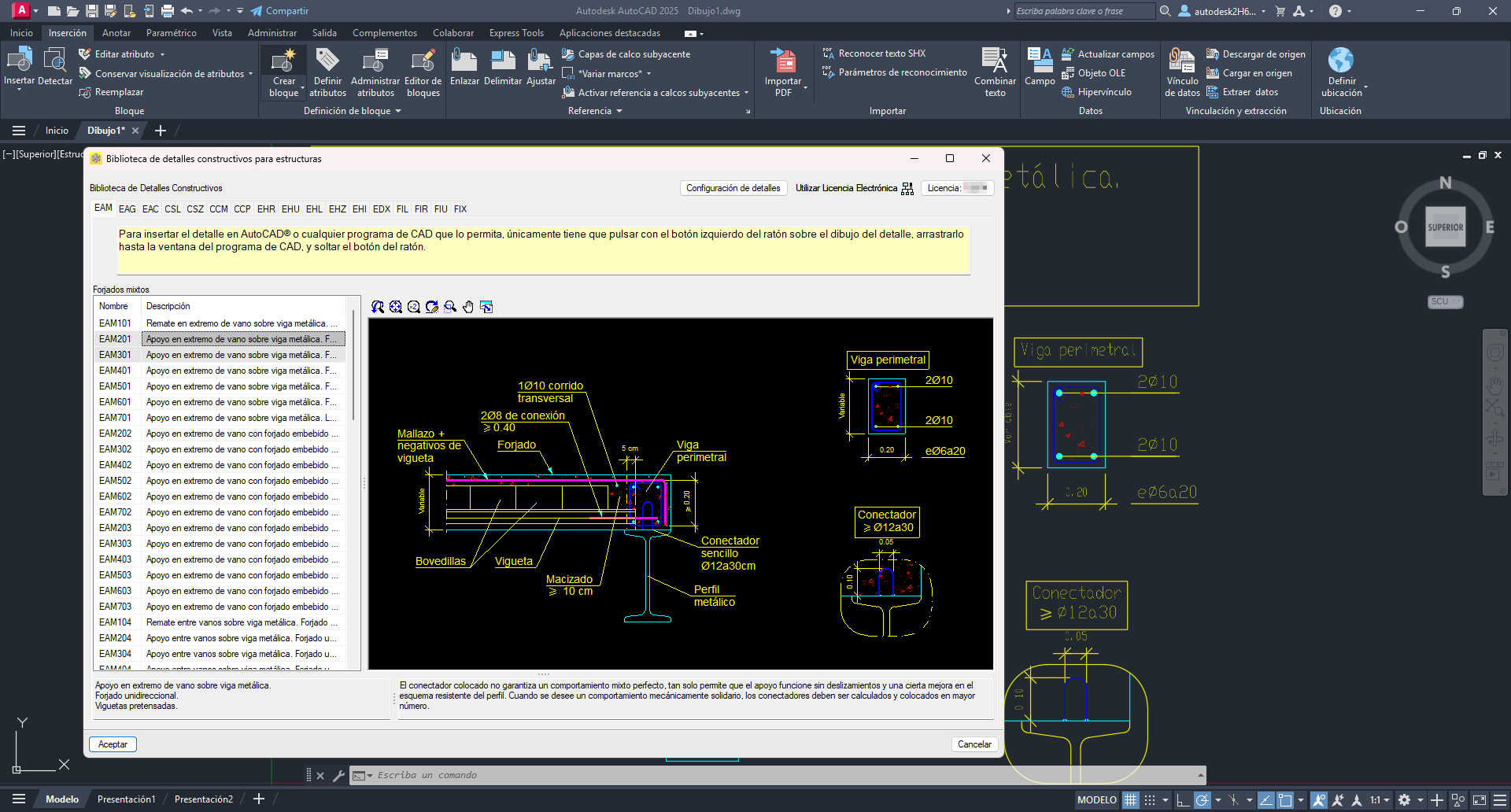

Para introducir el detalle en un dibujo abierto de AutoCAD®, basta con arrastrarlo desde el área gráfica de la biblioteca hasta el área de dibujo de AutoCAD®. A continuación, se solicitará definir el punto de inserción, el factor de escala y el ángulo de rotación.
El detalle se añadirá como un bloque editable mediante el "Editor de bloques" de AutoCAD®.
Exportación en formato DWG
Si se desea guardar el detalle constructivo en formato DWG, se puede arrastrar directamente desde el área gráfica de la biblioteca hasta una carpeta del ordenador. Se almacenará como un archivo independiente listo para su uso posterior.
