CYPE Memorias CTE

Tipología de los proyectos generados

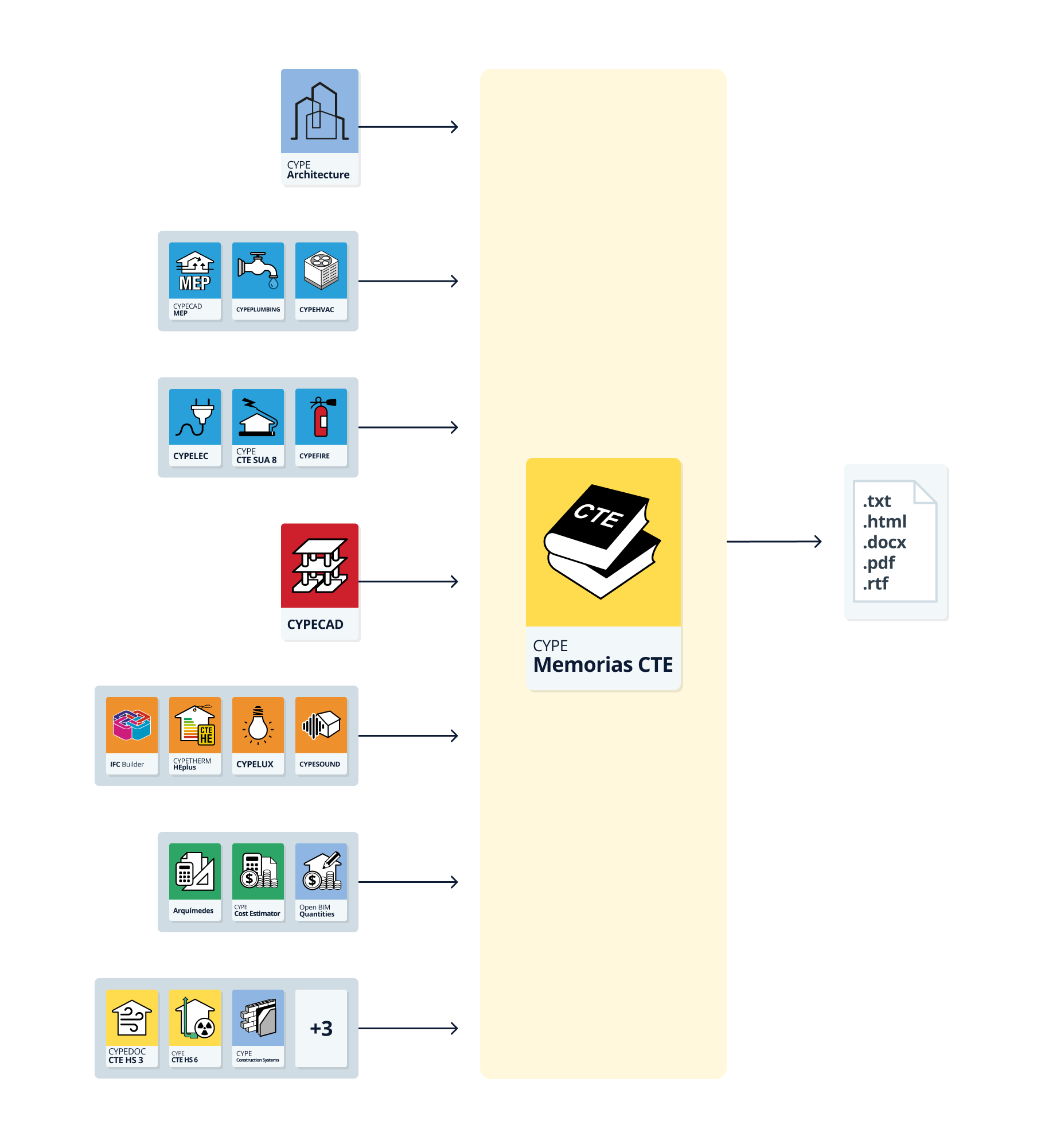

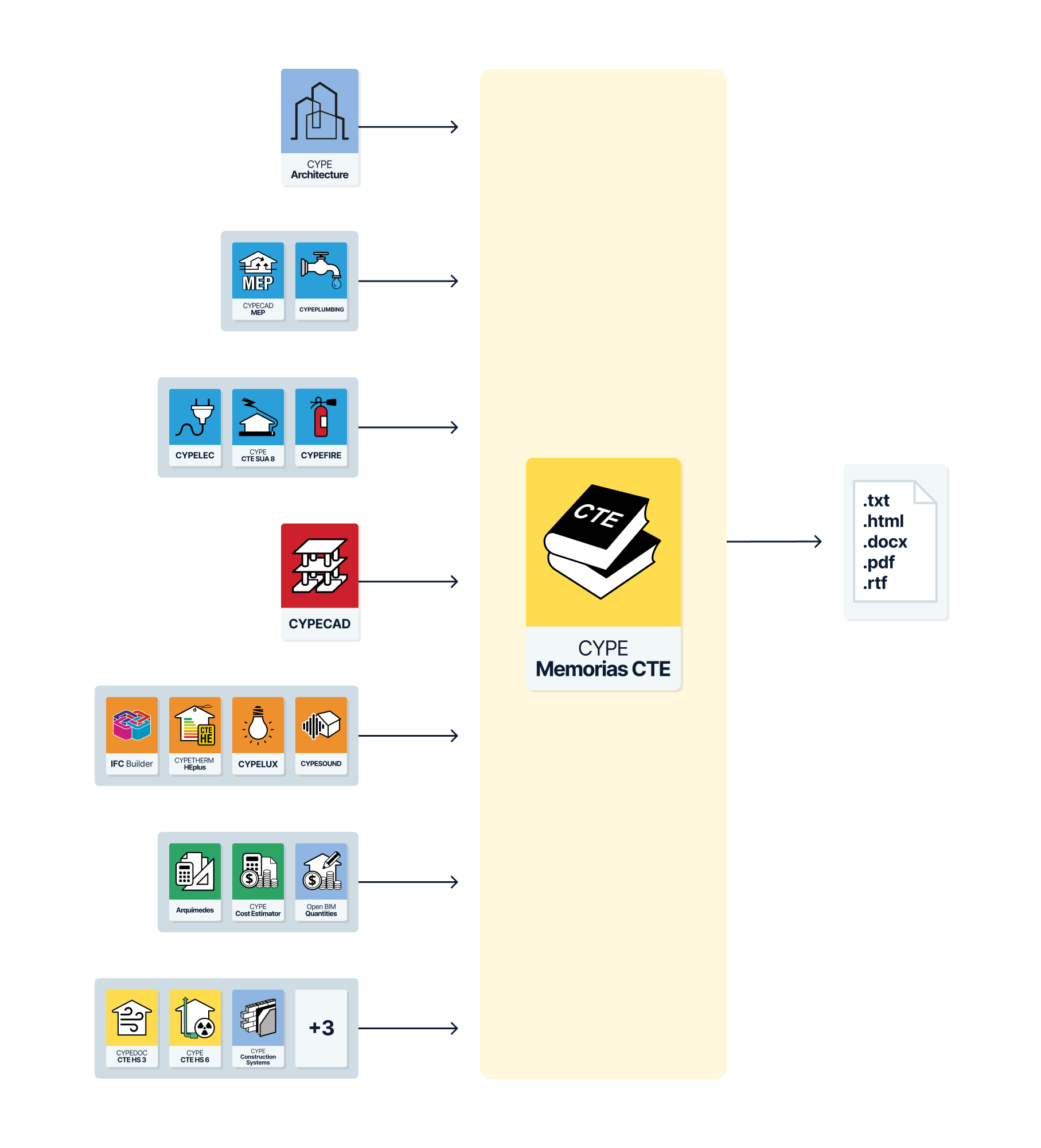

Integración en el flujo de trabajo Open BIM a través de BIMserver.center

Introducción de datos. Organización

Resumen fichas BIMserver.center

La información de CYPE Memorias CTE puede proceder de ficheros asociados al modelo BIM de BIMserver.center o ser proporcionada por el usuario (mediante la ayuda de asistentes de introducción de datos, mediante la inclusión de documentos en formato PDF, o mediante la selección de textos tipo proporcionados por el programa o introducidos directamente por el usuario).

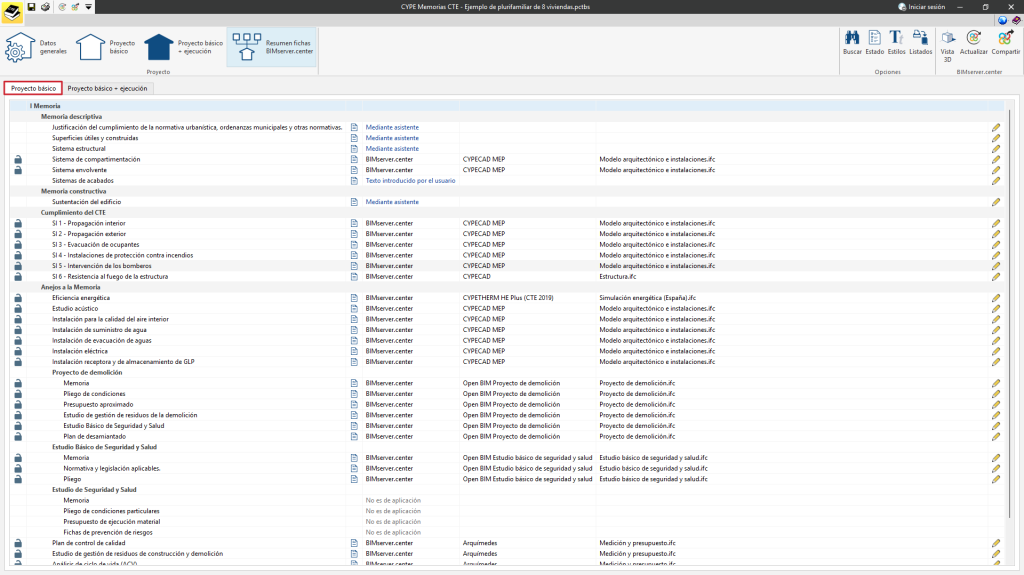

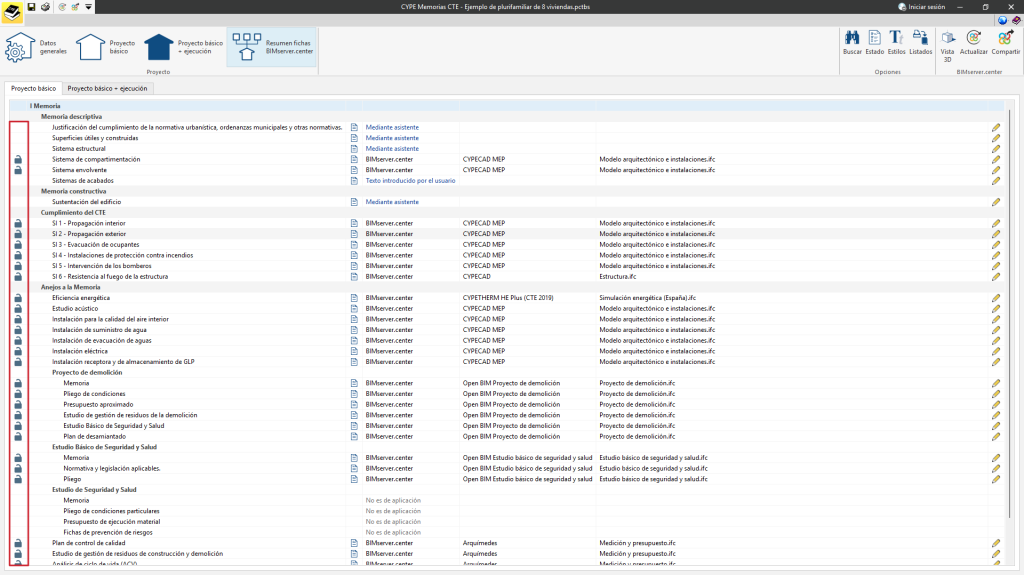

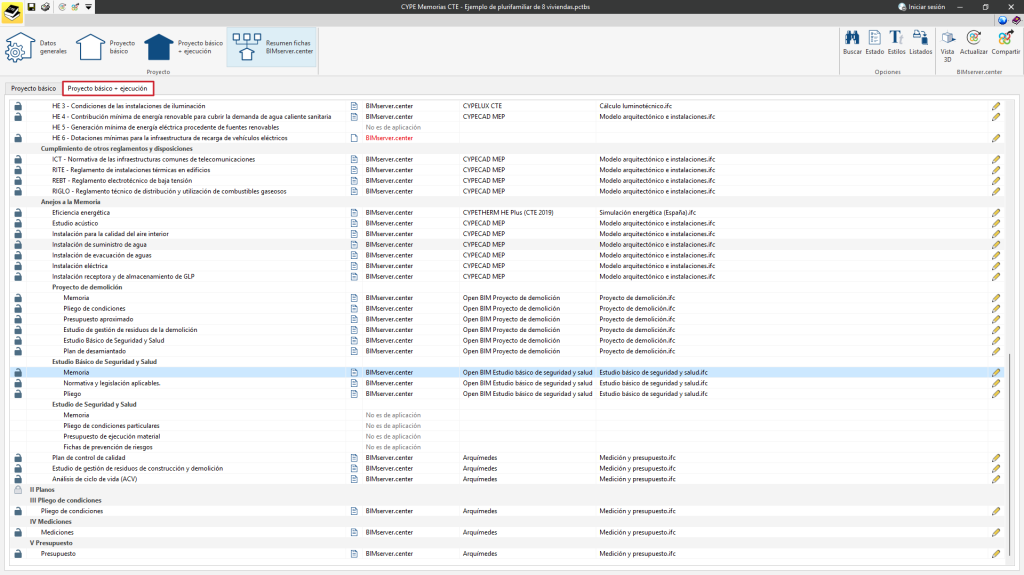

En la sección Resumen fichas BIMserver.center se gestionan las fichas provenientes de los ficheros que componen el modelo BIM. Dentro de este panel se muestran dos solapas, las cuales nos permiten alternar la visualización del los documentos que pertenecen al Proyecto básico o al Proyecto básico + ejecución. En el panel asociado a cada pestaña aparece una tabla con los documentos del proyecto que pueden ser completados a través de la información del modelo BIM junto con la siguiente información:

Para importar la información de los ficheros contenidos en el modelo BIM, el usuario no necesita licencia de uso de los programas que los han generado, sólo es necesario que disponga de licencia para utilizar la aplicación CYPE Memorias CTE y que el resto de colaboradores del proyecto de BIMserver.center suban a la plataforma los ficheros pertenecientes a las aplicaciones que han empleado para resolver cada parte del proyecto.

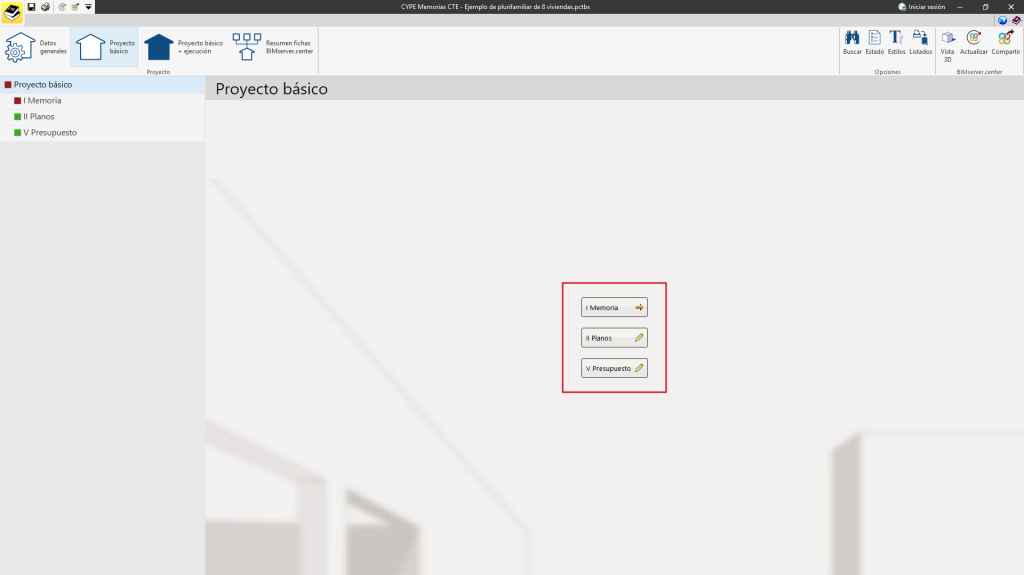

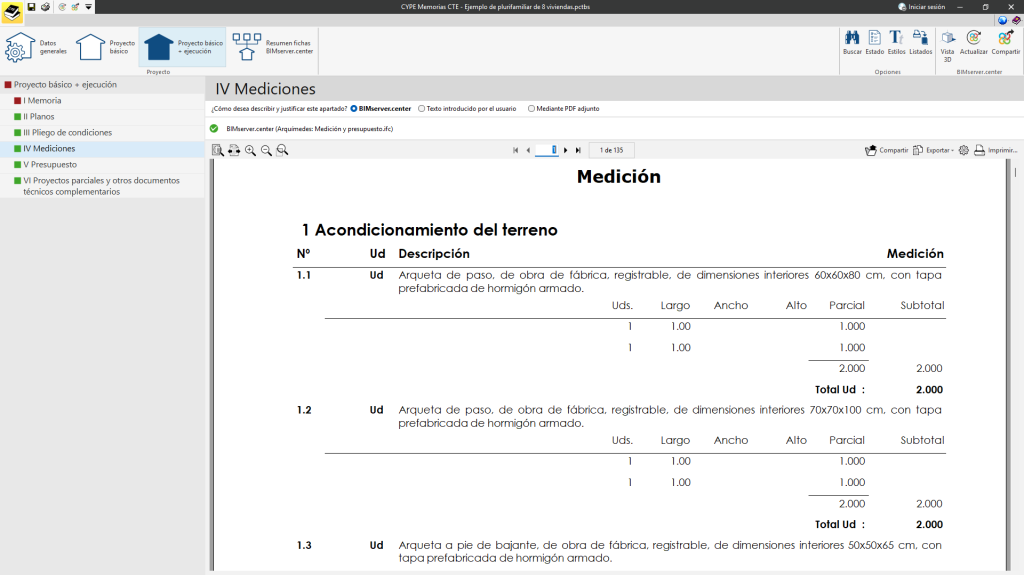

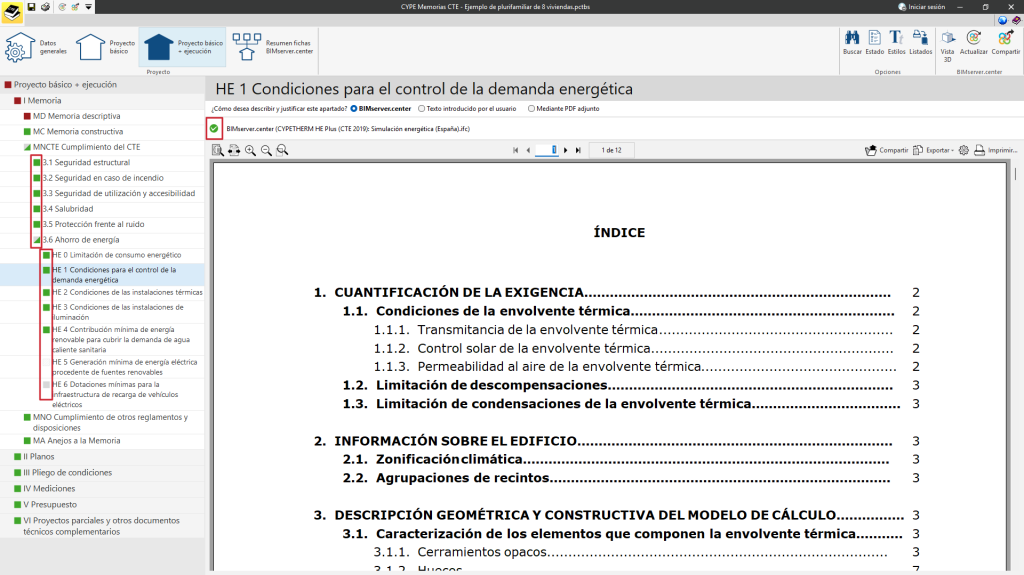

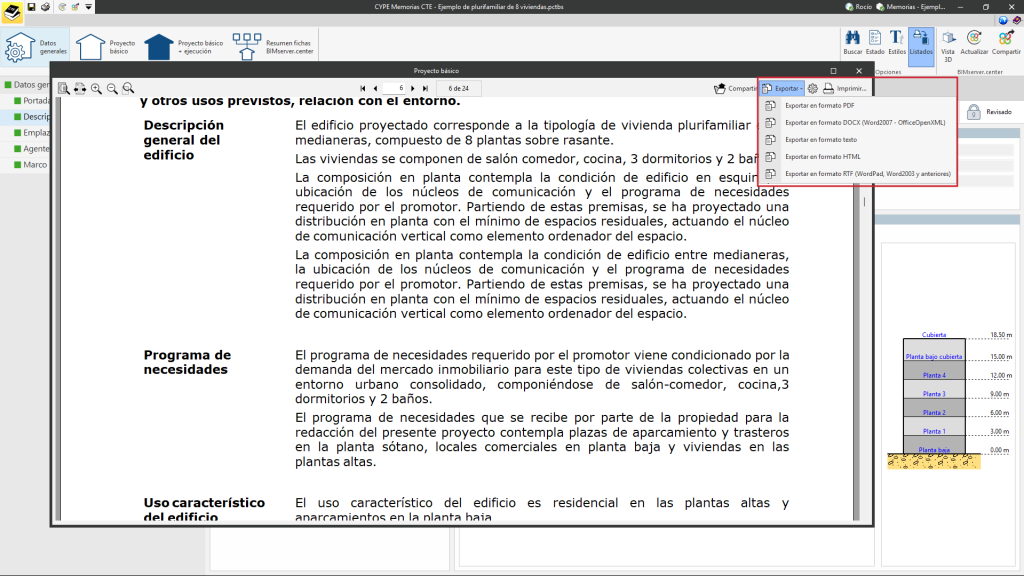

En las secciones Proyecto básico y Proyecto básico + ejecución se visualizan (en el menú lateral y en la parte central de la pantalla) pequeñas marcas (cuadrados y círculos) que, dependiendo de su color, permiten identificar rápidamente si los ficheros asociados contienen la información esperada o si no se ha asociado ningún fichero. La codificación de colores de dichas marcas se explica en detalle en el apartado Código de colores.

Proyecto básico + ejecución

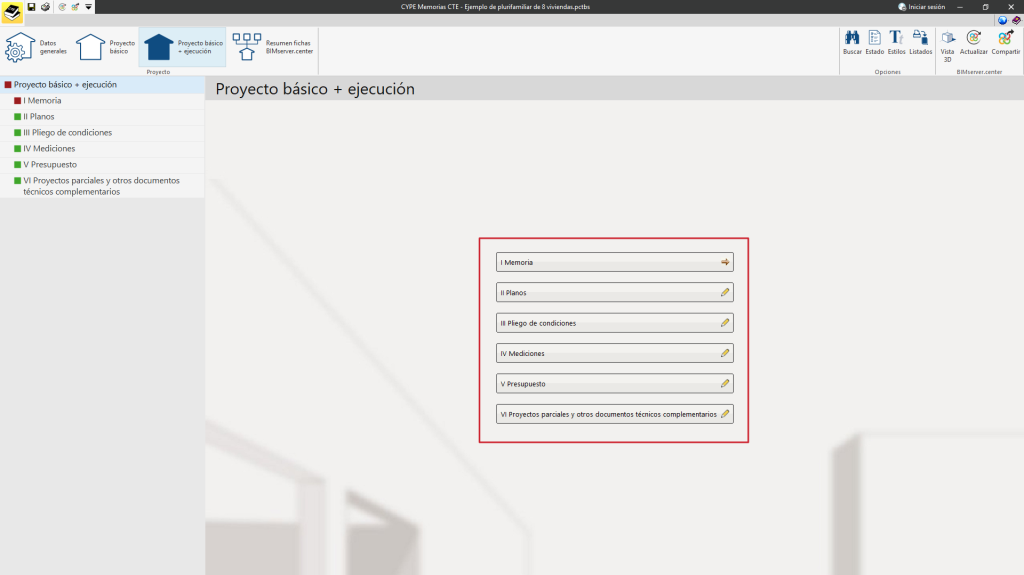

Organización de las secciones Proyecto básico y Proyecto básico + ejecución

• Sólo desea obtener la Memoria del proyecto básico
  El usuario tan sólo debe importar o cumplimentar la información que se pide en la sección Proyecto básico, sin pararse a pensar qué apartados no debe cumplimentar por pertenecer exclusivamente a la Memoria del proyecto de ejecución.

• Desea obtener la Memoria del proyecto básico más ejecución
  El usuario puede empezar directamente a importar o cumplimentar los datos que se piden en el bloque Proyecto básico + ejecución. Si se han importado o introducido datos en la sección Proyecto básico, esta información también aparecerá en la sección Proyecto básico + ejecución.



En el siguiente apartado (Introducción de datos. Procedencia) dispone de información detallada sobre la cumplimentación de la documentación del Proyecto básico y del Proyecto básico + ejecución.

Introducción de datos. Procedencia

I. Memoria

1. Memoria descriptiva

• 1.1 Identificación y objeto del proyecto

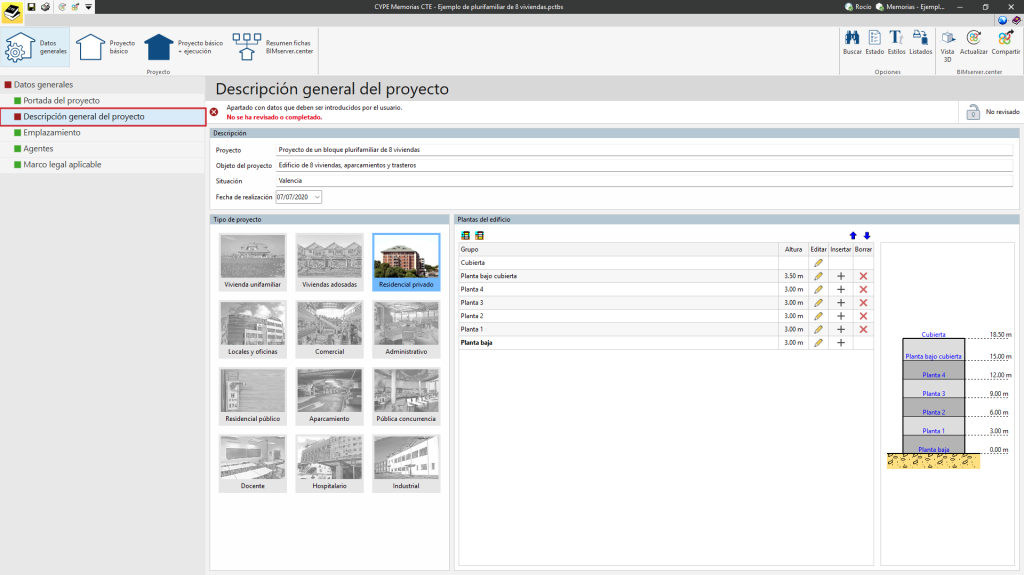

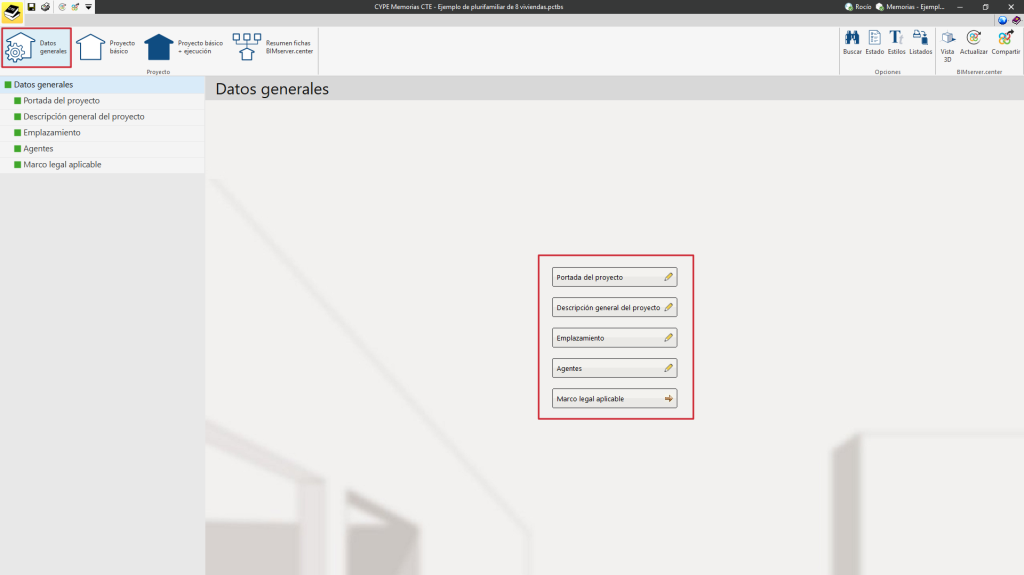

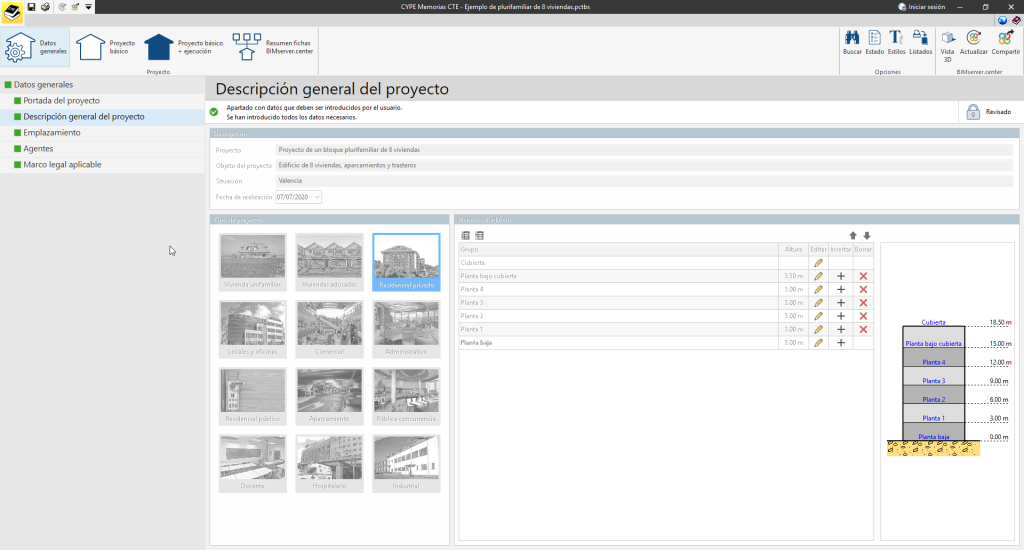

  Información introducida por el usuario en el apartado Datos generales > Descripción general del proyecto de CYPE Memorias CTE.

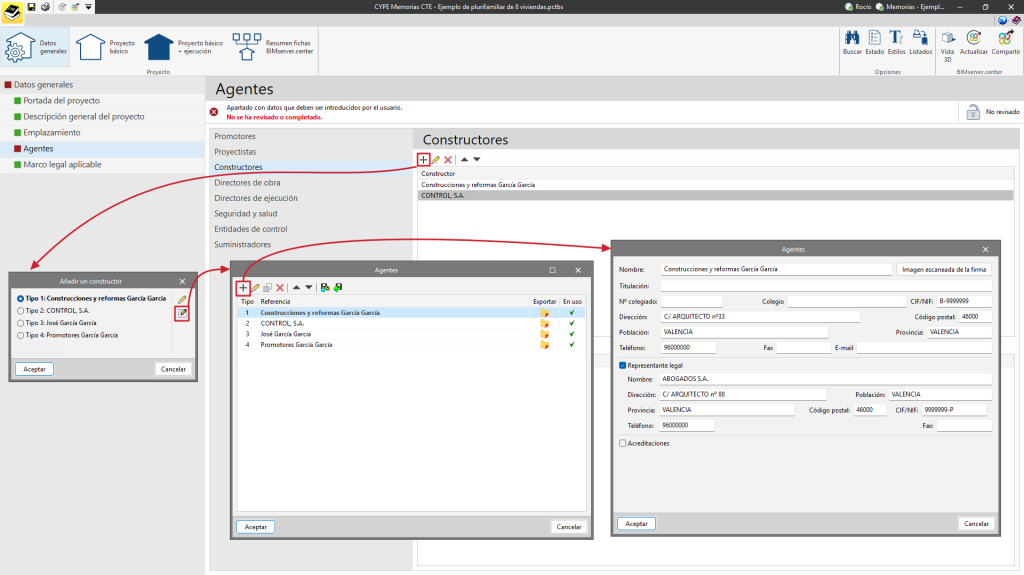

• 1.2 Agentes
  Información introducida por el usuario en el apartado Datos generales > Agentes de CYPE Memorias CTE.

• 1.3. Información previa
  Información introducida por el usuario (con textos tipo editables).

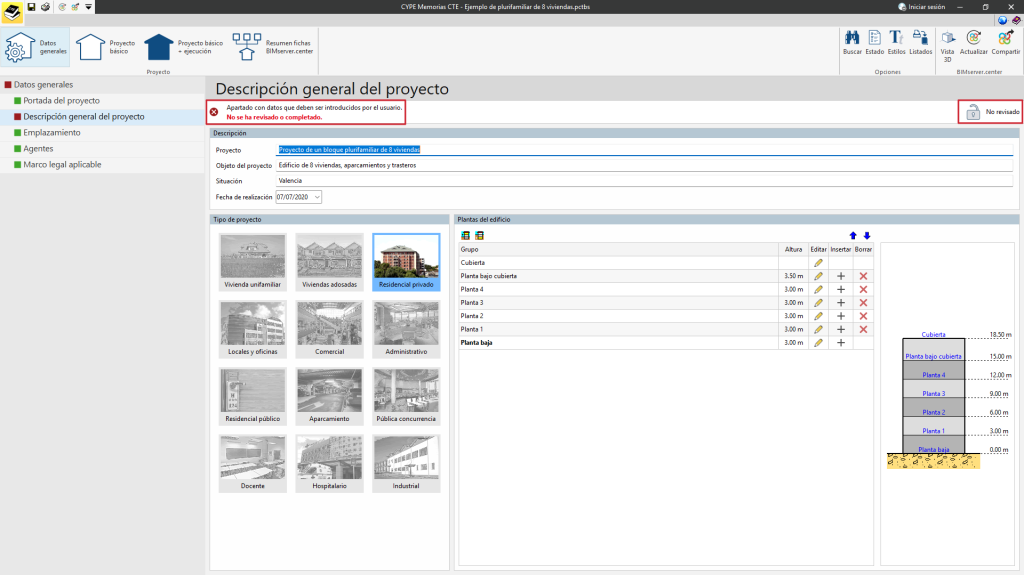

• 1.4 Descripción del proyecto

  • 1.4.1. Descripción general del edificio, programa de necesidades, uso característico del edificio y otros usos previstos, relación con el entorno
    Información introducida por el usuario (con textos tipo editables).

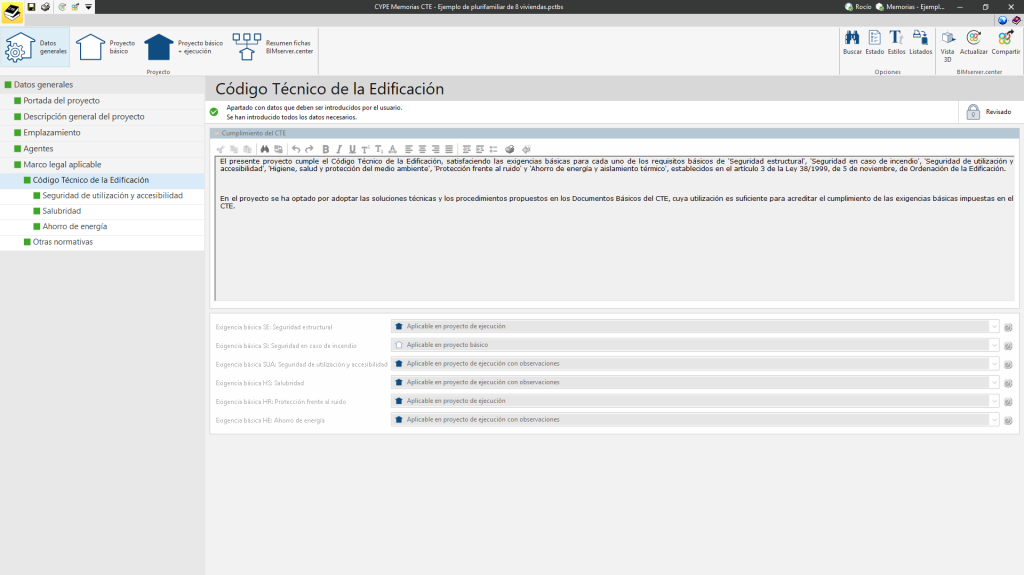

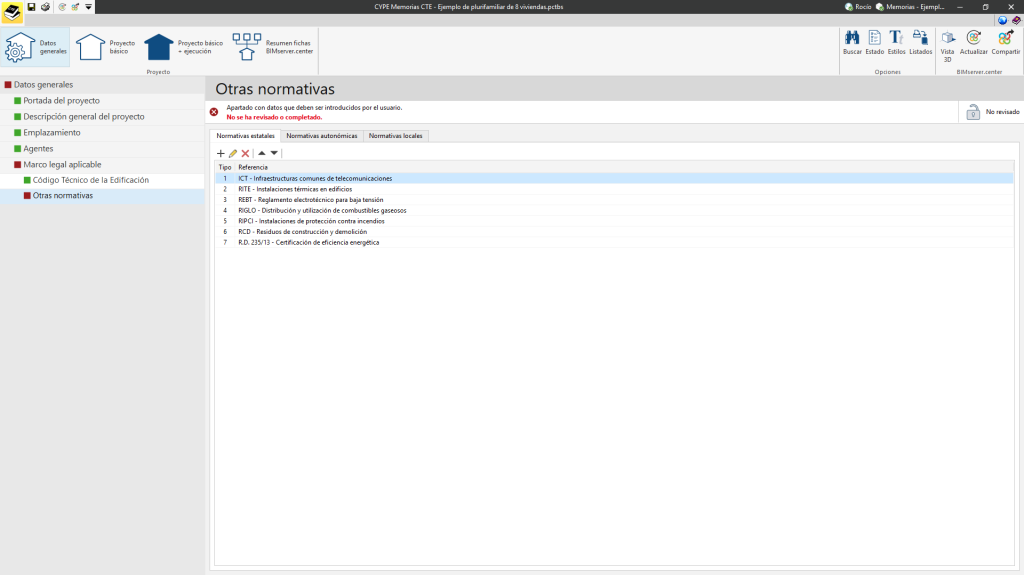

  • 1.4.2. Marco legal aplicable de ámbito estatal, autonómico y local

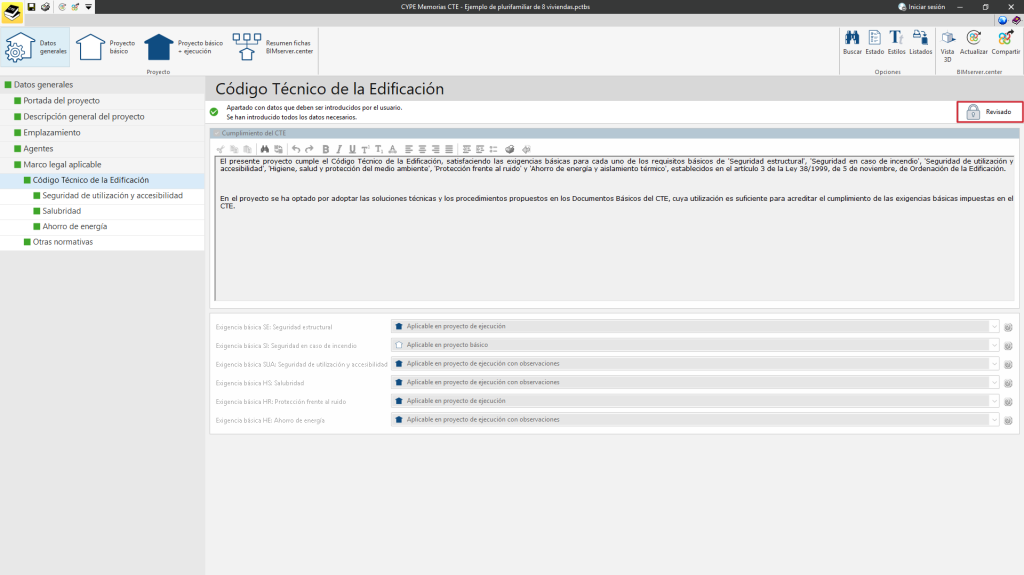

    Información introducida por el usuario en el apartado Datos generales > Marco legal aplicable de CYPE Memorias CTE.

  • 1.4.3. Justificación del cumplimiento de la normativa urbanística, ordenanzas municipales y otras normativas
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de:

      • CYPEURBAN

    • Mediante asistente de introducción de datos.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • 1.4.4. Descripción de la geometría del edificio, volumen, superficies útiles y construidas, accesos y evacuación

    • Geometría del edificio, volumen, accesos y evacuación
      Información introducida por el usuario (con textos tipo editables).

    • Superficies útiles y construidas:

      • Mediante fichero del proyecto de BIMserver.center procedente de:

        • CYPEURBAN

      • Mediante asistente de introducción de datos.
      • Texto introducido por el usuario.
      • Mediante la inclusión de un documento en formato PDF.

  • 1.4.5. Descripción general de los parámetros que determinan las previsiones técnicas a considerar en el proyecto

    • Sistema estructural
      Procedencia de la información:

      • Mediante fichero del proyecto de BIMserver.center procedente de:
        • CYPECAD.
      • Mediante asistente de introducción de datos.
      • Texto introducido por el usuario.
      • Mediante la inclusión de un documento en formato PDF.

    • Sistema de compartimentación
      Procedencia de la información:

      • Mediante fichero del proyecto de BIMserver.center procedente de:

        • CYPE Construction Systems.
        • CYPE Architecture.
        • CYPECAD MEP.

      • Texto introducido por el usuario.
      • Mediante la inclusión de un documento en formato PDF.

    • Sistema envolvente
      Procedencia de la información:

      • Mediante fichero del proyecto de BIMserver.center procedente de:

        • CYPE Construction Systems.
        • CYPE Architecture.
        • CYPECAD MEP
      • Texto introducido por el usuario.
      • Mediante la inclusión de un documento en formato PDF.

    • Sistemas de acabados
      Procedencia de la información:

      • Mediante asistente de introducción de datos.
      • Texto introducido por el usuario.
      • Mediante la inclusión de un documento en formato PDF.

      • Sistema de acondicionamiento ambiental
        Información introducida por el usuario (con textos tipo editables).

      • Sistema de servicios
        Información introducida por el usuario (con textos tipo editables).

• 1.5. Prestaciones del edificio

  • 1.5.1. Prestaciones producto del cumplimiento de los requisitos básicos del CTE
    Procedencia de la información:

    • Mediante Información generada por CYPE Memorias CTE. No precisa edición por parte del usuario.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • 1.5.2. Prestaciones en relación a los requisitos funcionales del edificio
    Información generada por CYPE Memorias CTE. Editable por parte del usuario.

  • 1.5.3. Prestaciones que superan los umbrales establecidos en el CTE
    Información generada por CYPE Memorias CTE. No precisa edición por parte del usuario.

  • 1.5.4. Limitaciones de uso del edificio
    Procedencia de la información:

    • Mediante Información generada por CYPE Memorias CTE. No precisa edición por parte del usuario.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.


2. Memoria constructiva

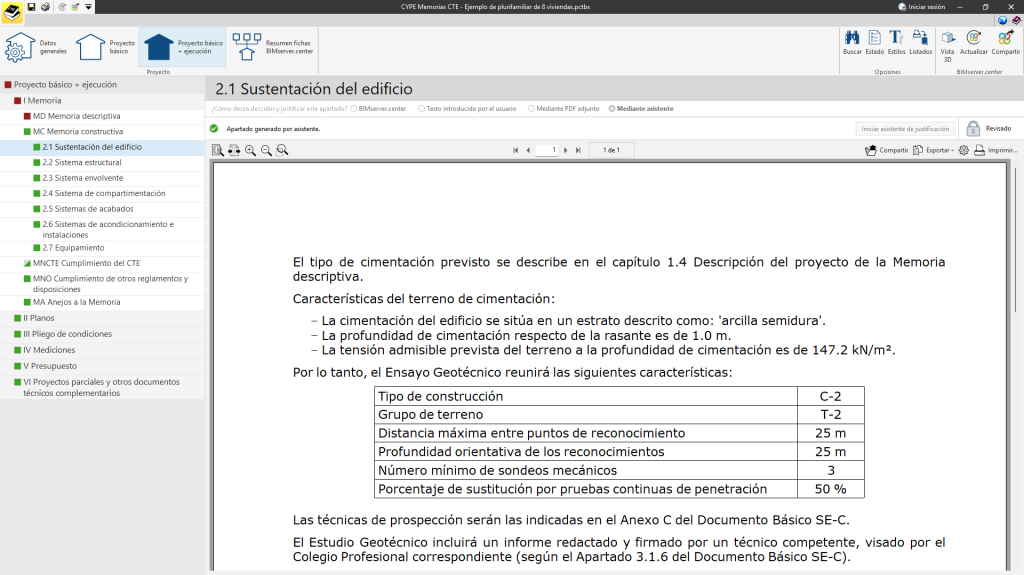

• 2.1. Sustentación del edificio
  Procedencia de la información:

  • Mediante asistente de introducción de datos.
  • Texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.

• 2.2. Sistema estructural
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de:
    • CYPECAD.
  • Mediante asistente de introducción de datos.
  • Texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.

• 2.3. Sistema envolvente
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de:

    • CYPE Construction Systems.
    • CYPECAD MEP.
  • Texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.

• 2.4. Sistema de compartimentación
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de:

    • CYPE Construction Systems.
    • CYPECAD MEP.
  • Texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.

• 2.5. Sistemas de acabados
  Procedencia de la información:

  • Mediante asistente de introducción de datos.
  • Texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.

• 2.6. Sistemas de acondicionamiento e instalaciones

  • Sistemas de transporte y ascensores
    Procedencia de la información:

    • Mediante asistente de introducción de datos.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Protección frente a la humedad
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPEDOC CTE HS 1.
      • CYPECAD MEP. Salubridad. Protección frente a la humedad DB HS 1.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Evacuación de residuos sólidos
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPEDOC CTE HS 2.
      • CYPECAD MEP. Salubridad. Recogida y evacuación de residuos DB HS 2.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Fontanería
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de:

      • CYPEPLUMBING
      • CYPEPLUMBING Water Systems
      • CYPECAD MEP. Salubridad. Suministro de agua DB HS 4.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Evacuación de aguas
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de:

      • CYPEPLUMBING
      • CYPEPLUMBING Sanitary Systems
      • CYPECAD MEP. Salubridad. Evacuación de aguas DB HS 5.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Protección frente a la exposición al radón
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de:

      • CYPEDOC CTE HS 6
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Instalaciones térmicas del edificio
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de:

      • CYPECAD MEP. Climatización.
    • Mediante asistente de introducción de datos.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Ventilación
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de:

      • Open BIM CTE HS 3
      • CYPECAD MEP. Salubridad. Ventilación (Calidad del aire interior. DB HS 3).
    • Mediante asistente de introducción de datos.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Suministro de combustibles
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de:

      • CYPECAD MEP. Gas.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Electricidad
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPELEC.
      • CYPECAD MEP. Electricidad.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Instalaciones de iluminación
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPELUX CTE.
      • CYPECAD MEP. Iluminación. Cumplimiento del CTE DB HE 3 y Cumplimiento del CTE DB SUA 4.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Telecomunicaciones
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPETEL Project ICT.
      • CYPECAD MEP. Telecomunicaciones.
    • Mediante asistente de introducción de datos
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Protección contra incendios
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPEFIRE.
      • CYPECAD MEP. Seguridad en caso de incendio DB SI.
    • Mediante asistente de introducción de datos.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Pararrayos
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPE CTE SUA 8.
      • CYPECAD MEP. Pararrayos. Cumplimiento del CTE DB SUA 8.
    • Mediante asistente de introducción de datos.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Instalaciones de protección y seguridad (antiintrusión)
    Procedencia de la información:

    • Mediante asistente de introducción de datos.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • Control y gestión centralizada del edificio
    Procedencia de la información:

    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

• 2.7. Equipamiento
  Procedencia de la información:

  • Mediante asistente de introducción de datos.
  • Texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.


3. Cumplimiento del CTE

• 3.1. Seguridad estructural
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de:

    • CYPECAD.
  • Texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.

• 3.2. Seguridad en caso de incendio
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

    • CYPEFIRE / CYPECAD MEP. Seguridad en caso de incendio DB SI.
  • Mediante asistente de introducción de datos. Texto introducido por el usuario.


  • Mediante la inclusión de un documento en formato PDF.

  El apartado 3.2 Seguridad en caso de incendio, incluye los subapartados: SI 1 Propagación interior, SI 2 Propagación exterior, SI 3 Evacuación de ocupantes, SI 4 Instalaciones de protección contra incendios, SI 5 Intervención de los bomberos y SI 6 Resistencia al fuego de la estructura. La opción seleccionada para obtener la información debe ser la misma en el apartado 3.2 o en cualquiera de sus subapartados. De hecho, el cambio de la fuente de información en cualquiera de ellos implica, automáticamente el cambio de la fuente en el resto.

  Si la información proviene del modelo BIM, el subapartado SI 6 Resistencia al fuego de la estructura puede obtenerla de un fichero generado a partir de una obra de CYPECAD MEP. Seguridad en caso de incendio DB SI o de CYPECAD.

• 3.3. Seguridad de utilización y accesibilidad

  • SUA 1 Seguridad frente al riesgo de caídas
    Procedencia de la información:

    • Mediante asistentes de introducción de datos.
    • Texto introducido por el usuario
    • Mediante la inclusión de un documento en formato PDF.

  • SUA 2 Seguridad frente al riesgo de impacto o de atrapamiento
    Procedencia de la información:

    • Mediante asistente de introducción de datos.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • SUA 3 Seguridad frente al riesgo de aprisionamiento en recintos
    Procedencia de la información:

    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • SUA 4 Seguridad frente al riesgo causado por iluminación inadecuada
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPELUX CTE
      • CYPECAD MEP. Iluminación. Cumplimiento del CTE DB SUA 4.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • SUA 5 Seguridad frente al riesgo causado por situaciones de alta ocupación
    Procedencia de la información:

    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • SUA 6 Seguridad frente al riesgo de ahogamiento
    Procedencia de la información:

    • Mediante datos introducidos por el usuario.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • SUA 7 Seguridad frente al riesgo causado por vehículos en movimiento
    Procedencia de la información:

    • Mediante datos introducidos por el usuario.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • SUA 8 Seguridad frente al riesgo causado por la acción del rayo
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPE CTE SUA 8.
      • CYPECAD MEP. Pararrayos. Cumplimiento del CTE DB SUA 8.
    • Mediante asistente de introducción de datos.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • SUA 9 Accesibilidad
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPE Accessibility.
    • Mediante asistente de introducción de datos.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

• 3.4. Salubridad

  • HS 1 Protección frente a la humedad
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPEDOC CTE HS 1.
      • CYPECAD MEP. Salubridad. Protección frente a la humedad DB HS 1.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • HS 2 Recogida y evacuación de residuos
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPEDOC CTE HS 2.
      • CYPECAD MEP. Salubridad. Recogida y evacuación de residuos DB HS 2.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • HS 3 Calidad del aire interior
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de:

      • Open BIM CTE HS 3.
      • CYPECAD MEP. Salubridad. Ventilación (Calidad del aire interior. DB HS 3).
    • Mediante asistente de introducción de datos.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • HS 4 Suministro de agua
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de:

      • CYPEPLUMBING.
      • CYPEPLUMBING Water Systems.
      • CYPECAD MEP. Salubridad. Suministro de agua DB HS 4.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • HS 5 Evacuación de aguas
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de:

      • CYPEPLUMBING.
      • CYPEPLUMBING Sanitary Systems.
      • CYPECAD MEP. Salubridad. Evacuación de aguas DB HS 5.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • HS 6 Protección frente a la exposición al radón
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de:

      • CYPEDOC CTE HS 6.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.
• 3.5. Protección frente al ruido
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

    • CYPESOUND CTE.
    • CYPECAD MEP. Estudio acústico. Protección frente al ruido. CTE DB HR.
  • Texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.

• 3.6. Ahorro de energía

  • HE 0 Limitación de consumo energético
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPETHERM HE Plus.
      • CYPECAD MEP. Estudio térmico. Ahorro de energía. Cumplimiento del CTE DB HE 0.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • HE 1 Condiciones para el control de la demanda energética
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPETHERM HE Plus.
      • CYPECAD MEP. Estudio térmico. Ahorro de energía. Cumplimiento del CTE DB HE 1
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • HE 2 Condiciones de las instalaciones térmicas
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de:

      • CYPECAD MEP. Climatización.
    • Mediante asistente de introducción de datos.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • HE 3 Condiciones de las instalaciones de iluminación
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

      • CYPELUX CTE.
      • CYPECAD MEP. Iluminación. Cumplimiento del CTE DB HE 3.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • HE 4 Contribución mínima de energía renovable para cubrir la demanda de agua caliente sanitaria
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de:

      • CYPEPLUMBING Solar Systems
      • CYPECAD MEP. Energía solar térmica. Cumplimiento del CTE DB HE 4.
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • HE 5 Generación mínima de energía eléctrica
    Procedencia de la información:

    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.

  • HE 6 Dotaciones mínimas para la infraestructura de recarga de vehículos eléctricos
    Procedencia de la información:

    • Mediante fichero del proyecto de BIMserver.center procedente de:

      • CYPECAD MEP. Electricidad.
    • Mediante asistente de introducción de datos
    • Texto introducido por el usuario.
    • Mediante la inclusión de un documento en formato PDF.


4. Cumplimiento de otros reglamentos y disposiciones

• ICT – Normativa de las infraestructuras comunes de telecomunicaciones
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

    • CYPETEL Project ICT.
    • CYPECAD MEP. Telecomunicaciones.
  • Mediante asistente de introducción de datos.
  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.

• RITE – Rendimiento de las instalaciones térmicas
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de:

    • CYPECAD MEP. Climatización.
  • Mediante asistente de introducción de datos.
  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.

• REBT – Reglamento electrotécnico de baja tensión
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

    • CYPELEC.
    • CYPECAD MEP. Electricidad.
  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.

• RIGLO – Reglamento técnico de distribución y utilización de combustibles gaseosos
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de:

    • CYPECAD MEP. Gas.
  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.

• Documentación externa sobre otros reglamentos y disposiciones
  En este apartado es posible incluir documentos en formato PDF. Al adjuntar un archivo PDF se selecciona a su vez la normativa correspondiente, de las definidas en las listas de normativa aplicable que se encuentra en el apartado Marco legal aplicable > Otras normativas dentro de la sección Datos generales del programa. De esta forma se controla y organiza mejor la justificación de cada reglamentación aplicable, controlando también las incoherencias o redundancias que pudieran ocasionarse al justificar ciertas normas mediante ficheros procedentes del proyecto BIM.

  Este apartado también se puede utilizar para incluir documentos PDF que justifiquen algunos de los otros apartados del punto 4. Cumplimiento de otros reglamentos y disposiciones, en los casos que el usuario no desee importar la información del modelo BIM.

  Como en el resto de apartados donde se permite adjuntar ficheros PDF externos, los documentos adjuntos se incorporan al índice general del proyecto, se listan en el documento final con una página que indica la procedencia de la información e incluye un enlace al archivo externo; y en la exportación a PDF del documento final, se incrustan en el lugar correspondiente, generando (si así lo desea el usuario) un único archivo PDF final que incluye toda la documentación del Proyecto de edificación.


5. Anejos a la memoria

• Eficiencia energética
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de:

    • CYPETHERM HE Plus
  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.
• Estudio acústico
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de una de:

    • CYPESOUND CTE.
    • CYPECAD MEP. Estudio acústico. Protección frente al ruido. CTE DB HR.
  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.
• Instalación para la calidad del aire interior
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de:

    • Open BIM CTE HS 3.
    • CYPECAD MEP. Salubridad. Ventilación (Calidad del aire interior. DB HS 3).

  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.
• Instalación de suministro de agua
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de:

    • CYPEPLUMBING.
    • CYPEPLUMBING Water Systems.
    • CYPECAD MEP. Salubridad. Suministro de agua DB HS 4.
  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.
• Instalación de evacuación de aguas
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de:

    • CYPECAD MEP. Salubridad. Evacuación de aguas DB HS 5.
  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.
• Instalación eléctrica
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:

    • CYPELEC.
    • CYPECAD MEP. Electricidad.
  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.

• Instalación receptora y de almacenamiento de GLP
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de:

    • CYPECAD MEP. Gas.
  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.

• Proyecto de demolición
  Procedencia de la información para los cinco subapartados de este apartado (Memoria, Pliego de condiciones, Presupuesto aproximado, Estudio de gestión de residuos de demolición y Estudio básico de seguridad y salud):

  • Mediante fichero del proyecto de BIMserver.center procedente de:
    • CYPE Proyecto de demolición.
  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.
• Estudio básico de seguridad y salud
  Procedencia de la información para los tres subapartados de este apartado (Memoria, Normativa y legislación aplicable, y Pliego):

  • Mediante fichero del proyecto de BIMserver.center procedente de una de las siguientes aplicaciones:
    • CYPE Estudio básico de seguridad y salud.
    • Arquímedes
  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.
• Estudio de seguridad y salud
  Procedencia de la información para los cuatro subapartados de este apartado (Memoria, Pliego de condiciones particulares, Presupuesto de ejecución material, Fichas de prevención de riesgos):

  • Mediante fichero del proyecto de BIMserver.center procedente de:
    • Arquímedes
  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.
• Plan de control de calidad
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de:

    • Arquímedes. Plan de control de calidad.
  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.
• Estudio de gestión de residuos de construcción y demolición
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de:

    • Arquímedes. Estudio de gestión de residuos.

  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.
• Análisis del ciclo de vida (ACV)
  Procedencia de la información:

  • Mediante fichero del proyecto de BIMserver.center procedente de:

    • Arquímedes. Impacto ambiental. Análisis del ciclo de vida.

  • Mediante texto introducido por el usuario.
  • Mediante la inclusión de un documento en formato PDF.
• Otros anejos
  En este apartado es posible incluir documentos en formato PDF. De este modo el usuario puede incluir cualquier anejo en formato PDF diferente a los generados con CYPE Memorias CTE para el proyecto actual. Para ello basta con indicar la localización del PDF, su descripción y el tipo de documento que se desea incluir en el proyecto, eligiendo este último de una lista predefinida en el programa.

  También se pueden incluir documentos PDF que justifiquen algunos de los Anejos de los que genera CYPE Memorias CTE, en los casos en que el usuario no desee importar la información del modelo BIM.

  Los archivos que el usuario incluya aquí pasan a ser gestionados desde la aplicación, junto al archivo de la Memoria de Proyecto, almacenándose en la subcarpeta Anejos a la memoria, dentro de la carpeta de archivos asociados a la obra activa.

  En la obtención de listados del programa, los anejos procedentes de ficheros externos se integran en el índice general y, tanto en la vista preliminar como en las exportaciones a 'html' o 'docx', se genera una página por archivo adjuntado, tras la portada y antes de la página de firma correspondiente, conteniendo indicaciones para la sustitución de esta página por el documento adjunto, así como un enlace al mismo (que puede explorarse desde la propia ventana de visualización del listado generado). Si el listado generado se exporta a PDF desde la propia aplicación, los PDF adjuntos se integran automáticamente en su posición, generando así un único archivo PDF con toda la documentación necesaria del proyecto de edificación, organizado con los marcadores correspondientes para facilitar la navegación en su contenido.


II. Planos

El proyecto de edificación debe contener tantos planos como sean necesarios para la definición en detalle de las obras, con indicación de la escala (siendo la escala mínima, con carácter general, 1/100). En los planos debe grafiarse la justificación del cumplimiento de la normativa estatal, autonómica y local. Su contenido está vinculado a los epígrafes de la Memoria del Proyecto.

Los planos pueden obtenerse de los ficheros contenidos en el proyecto de BIMserver.center o introducirse manualmente mediante archivos en formato PDF. Actualmente, es posible generar planos y exportarlos al proyecto BIM a través de la aplicación “Open BIM Layout”. Cada vez que incluya un archivo, éste se asignará a un grupo de planos, pudiendo definir el contenido gráfico de cada plano, conforme a los contenidos del Anejo I del CTE.

Los archivos que aquí incluya pasan a gestionarse desde la aplicación, junto al archivo de la Memoria de Proyecto, almacenándose en la subcarpeta 'II. Planos', dentro de la carpeta de archivos asociados a la obra activa.

En la obtención de listados del programa, se generará automáticamente el índice de planos correspondiente a los archivos aquí adjuntados.

III. Pliego de condiciones

Procedencia de la información:

• Mediante fichero del proyecto de BIMserver.center procedente de:
  • Arquímedes.
  • Open BIM Quantities.

• Texto introducido por el usuario.
• Mediante la inclusión de un documento en formato PDF.


IV. Mediciones

Procedencia de la información:

• Mediante fichero del proyecto de BIMserver.center procedente de:

  • Arquímedes.
  • Open BIM Quantities.
• Texto introducido por el usuario.
• Mediante la inclusión de un documento en formato PDF.


V. Presupuesto

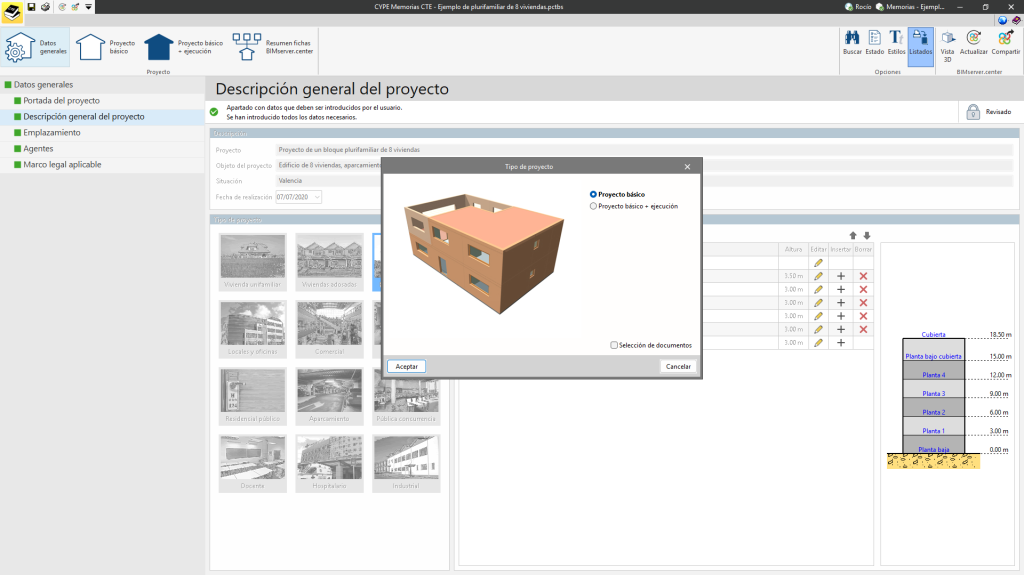

CYPE Memorias CTE permite introducir un presupuesto para el Proyecto básico (Presupuesto aproximado) y otro diferente para el Proyecto básico + ejecución (Presupuesto). La información para obtener estos documentos puede proceder de las siguientes fuentes:

• Mediante fichero del proyecto de BIMserver.center procedente de:

  • Arquímedes.
  • Open BIM Quantities.
  • CYPE Cost Estimator (Solo para el Proyecto básico)
• Texto introducido por el usuario.
• Mediante la inclusión de un documento en formato PDF.


El presupuesto del Proyecto básico de una obra de edificación consiste en un resumen por capítulos del presupuesto, mientras que el presupuesto del Proyecto básico + ejecución incluye más información (Resumen del presupuesto por capítulos, Presupuesto detallado por unidades de obra, Anejo de justificación de precios...). Es probable que el técnico encargado de la redacción del proyecto sólo disponga de un presupuesto aproximado cuando está cumplimentando el Proyecto básico. Una vez que genere la documentación del Proyecto básico + ejecución dispondrá de un presupuesto más detallado.

VI. Proyectos parciales y otros documentos técnicos complementarios

Aquí, el usuario puede incluir los Proyectos parciales y documentos técnicos complementarios redactados por técnicos distintos al proyectista principal, bajo su coordinación.

Esta documentación se puede añadir en formato PDF. Cada vez que se incluya un archivo, el programa pedirá que se defina tanto el tipo de contenido como el autor del mismo, seleccionándolo de la lista de proyectistas parciales definida en el apartado Agentes, dentro de la sección Datos generales del proyecto actual.

Con esta vinculación entre proyectistas parciales y documentos adjuntos, se elabora también, automáticamente, la relación de proyectos parciales y otros documentos técnicos, dentro del apartado Agentes de la Memoria descriptiva del proyecto.

Además, el programa comprueba la coherencia documental del proyecto, controlando que la información adjuntada en este apartado y en el de Anejos a la memoria no sea redundante, por incluir en ambos apartados documentación duplicada.

Los archivos que el usuario incluya aquí pasan a ser gestionados desde la aplicación, junto al archivo de la Memoria de Proyecto, almacenándose en la subcarpeta Proyectos parciales y otros documentos, dentro de la carpeta de archivos asociados a la obra activa.

En la obtención de listados del programa, los documentos adjuntados aquí se integran en el índice general de este volumen VI del Proyecto y, tanto en la vista preliminar como en las exportaciones a 'html' o 'docx', se genera una página por archivo adjuntado, tras la portada, conteniendo indicaciones para la sustitución de esta página por el documento adjunto, así como un enlace al mismo (que puede explorarse desde la propia ventana de visualización del listado generado). Si el listado generado se exporta a PDF desde la propia aplicación, los PDF adjuntos se integran automáticamente en su posición, generando así un único archivo PDF con toda la documentación necesaria del proyecto de edificación, organizado con los marcadores correspondientes para facilitar la navegación en su contenido.

Introducción de datos. Herramientas para revisar la información introducida

Bloqueo y revisión de datos

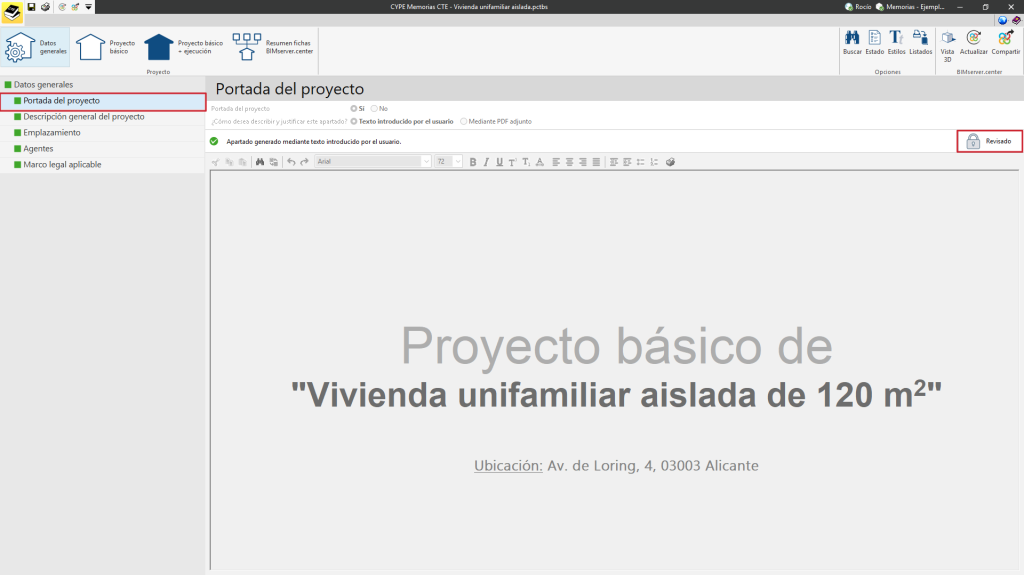

En la sección "Datos Generales", el programa dispone de una herramienta que permite al usuario bloquear la información existente en cada apartado para evitar cambios involuntarios. Dicha herramienta está representada por un icono en forma de candado cerrado (información bloqueada) o abierto (información no bloqueada). El estado del candado puede cambiarse seleccionándolo con el botón izquierdo del ratón.

El bloqueo o desbloqueo de la información puede realizarse también en la sección "Resumen fichas BIMserver.center". En este caso los candados que aparecen en la primera columna de la tabla son más pequeños.

Código de colores

Existe un código de colores que indica si las secciones Datos generales, Proyecto básico y Proyecto básico + ejecución contienen los datos necesarios. Todos los apartados del menú en árbol correspondiente a cada una de las secciones indicadas disponen de un cuadrado en uno de los colores tipificados. En la cabecera de cada apartado, aparece también un círculo en uno de estos colores y junto a él se indica la incidencia que corresponda (Se han introducido todos los datos necesarios, No se ha revisado o completado, No se ha encontrado el fichero asociado, El fichero no existe...).

La codificación de los colores es la siguiente:

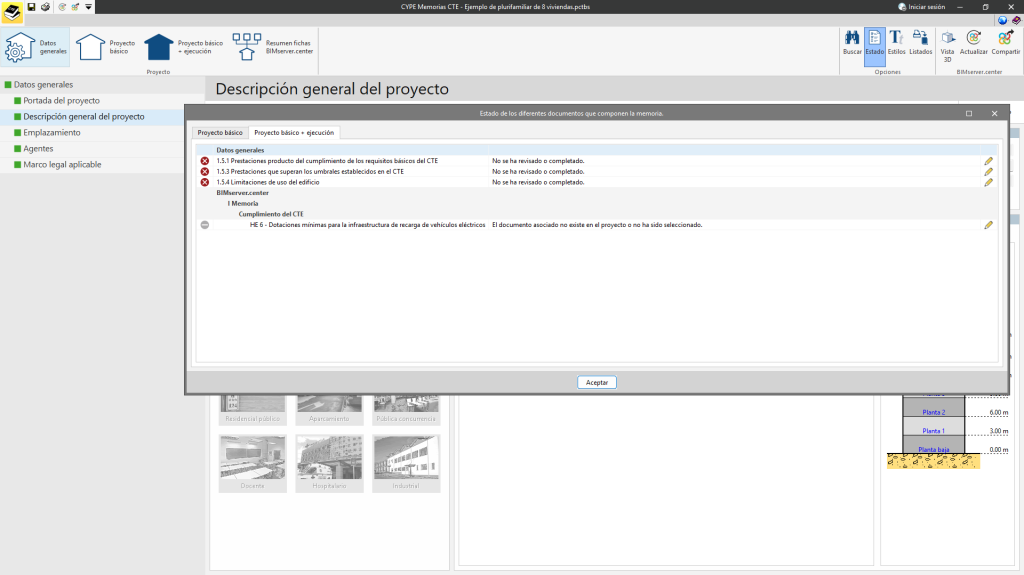

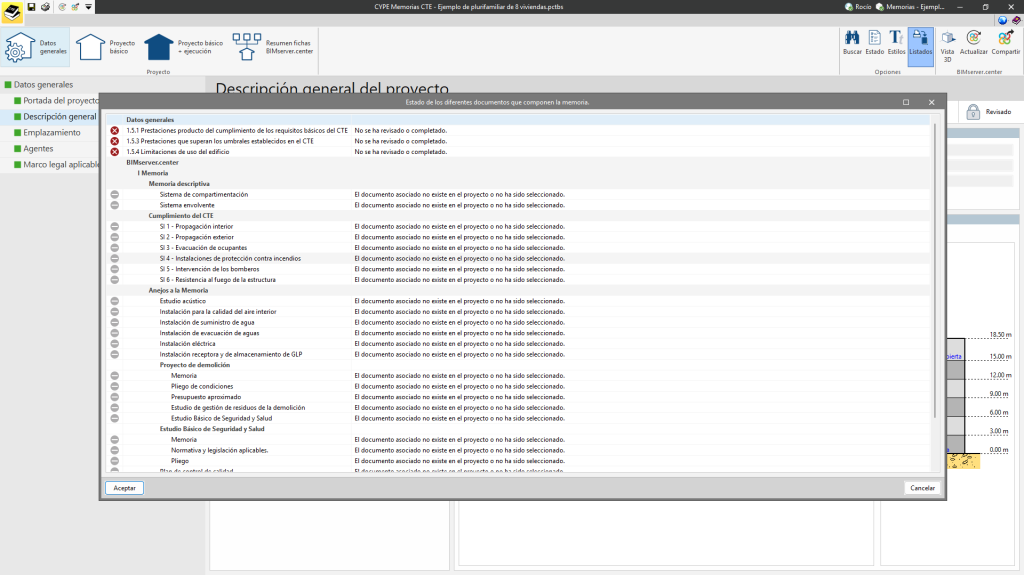

Esta codificación permite que el usuario identifique rápidamente los apartados que le faltan por cumplimentar. Además, el programa puede emitir un informe donde se relacionan todos los documentos del Proyecto básico o del Proyecto básico + ejecución que no están marcados como revisados o no tienen fichero asociado. En el siguiente apartado se detalla el funcionamiento de este informe.

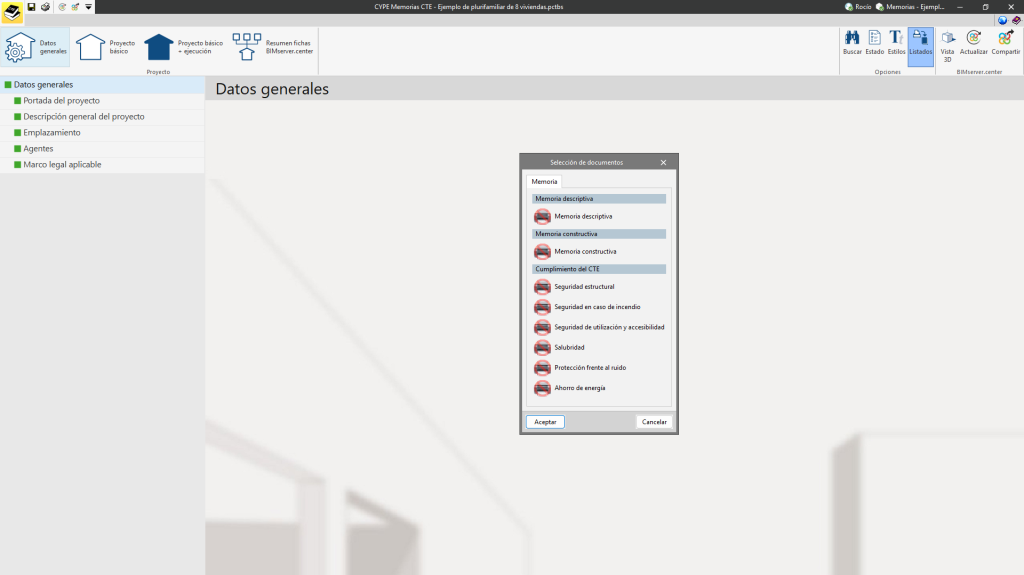

Estilos de maquetación y formatos de salida de los documentos

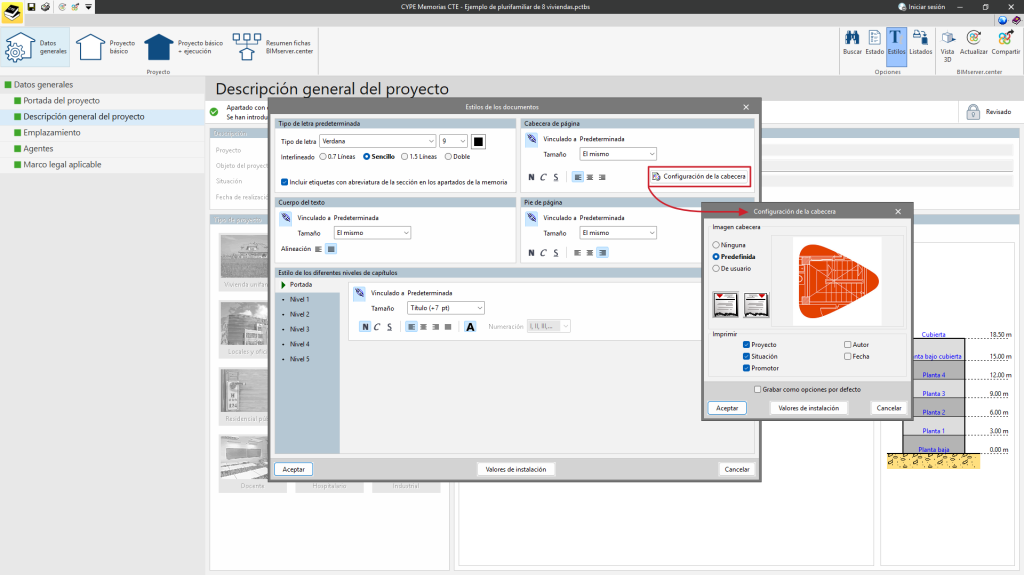

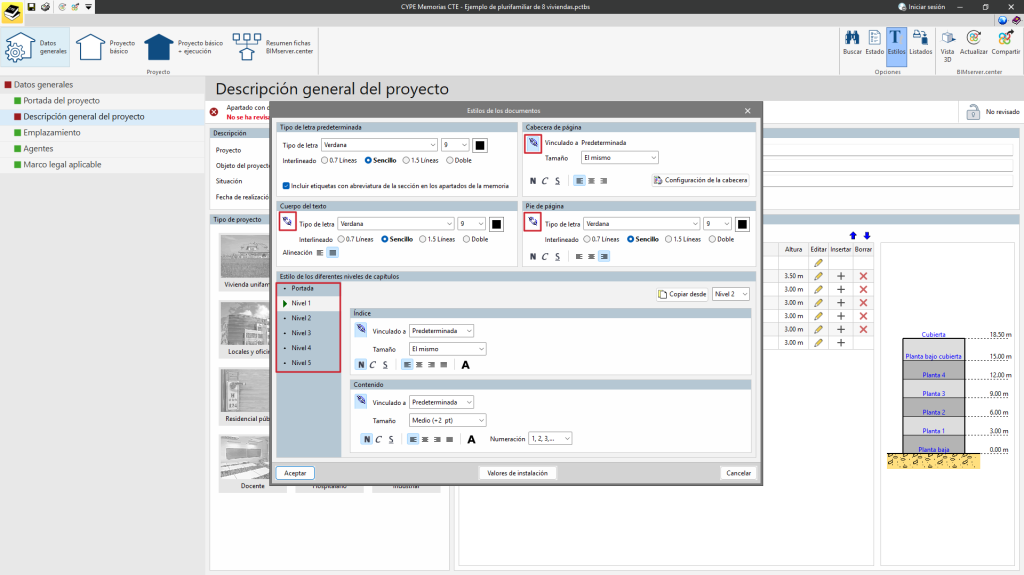

Al igual que otros programas de CYPE Ingenieros, CYPE Memorias CTE permite al usuario definir el estilo de maquetación botón .

En "Estilos y formatos de los listados en los programas de CYPE" puede encontrar más información sobre la configuración de los estilos de maquetación y los formatos de salida de documentos.
