CYPE Water Supply

Introducción

CYPE Water Supply es un programa desarrollado para el cálculo, el diseño, la comprobación y el dimensionamiento automático de redes de suministro de agua en infraestructuras urbanas, ya sean malladas, ramificadas o mixtas.

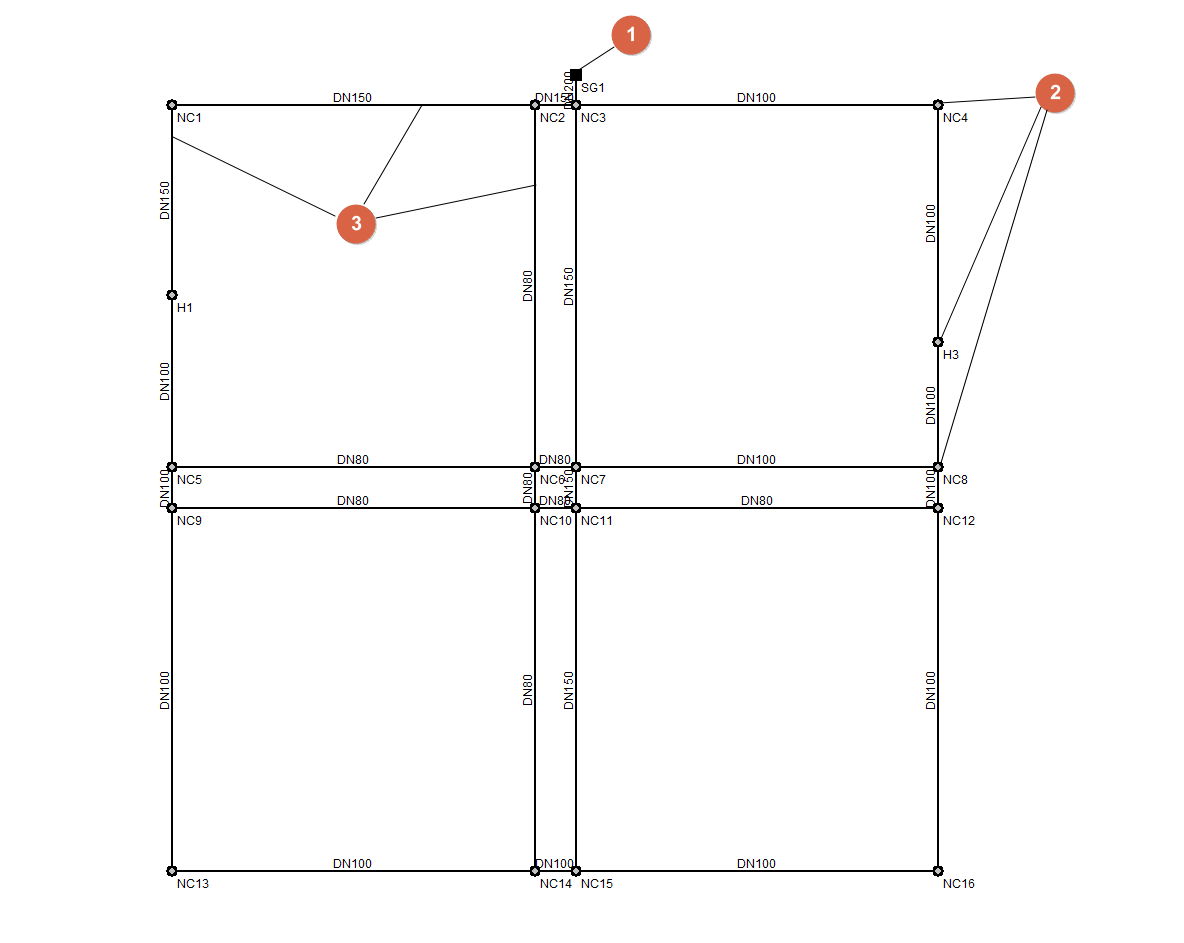

El objetivo en el diseño de estas redes es hacer llegar el agua a cada punto de consumo. Para ello, se definen los datos y las posiciones de los puntos de consumo y de suministro, así como el trazado de la red. En el cálculo, se obtienen los diámetros adecuados de las conducciones de agua y se comprueba si la instalación cumple con las limitaciones de diseño impuestas.

Introducción de datos

Diseño libre

• Diseño libre de la red mediante la introducción manual por coordenadas de los nudos y el trazado de los tramos que componen la instalación en CYPE Water Supply.
• Diseño libre de la red introduciendo los nudos y los tramos apoyándose en plantillas DXF-DWG, DWF o en imágenes (.jpeg, .jpg, .bmp, .wmf) importadas en CYPE Water Supply.

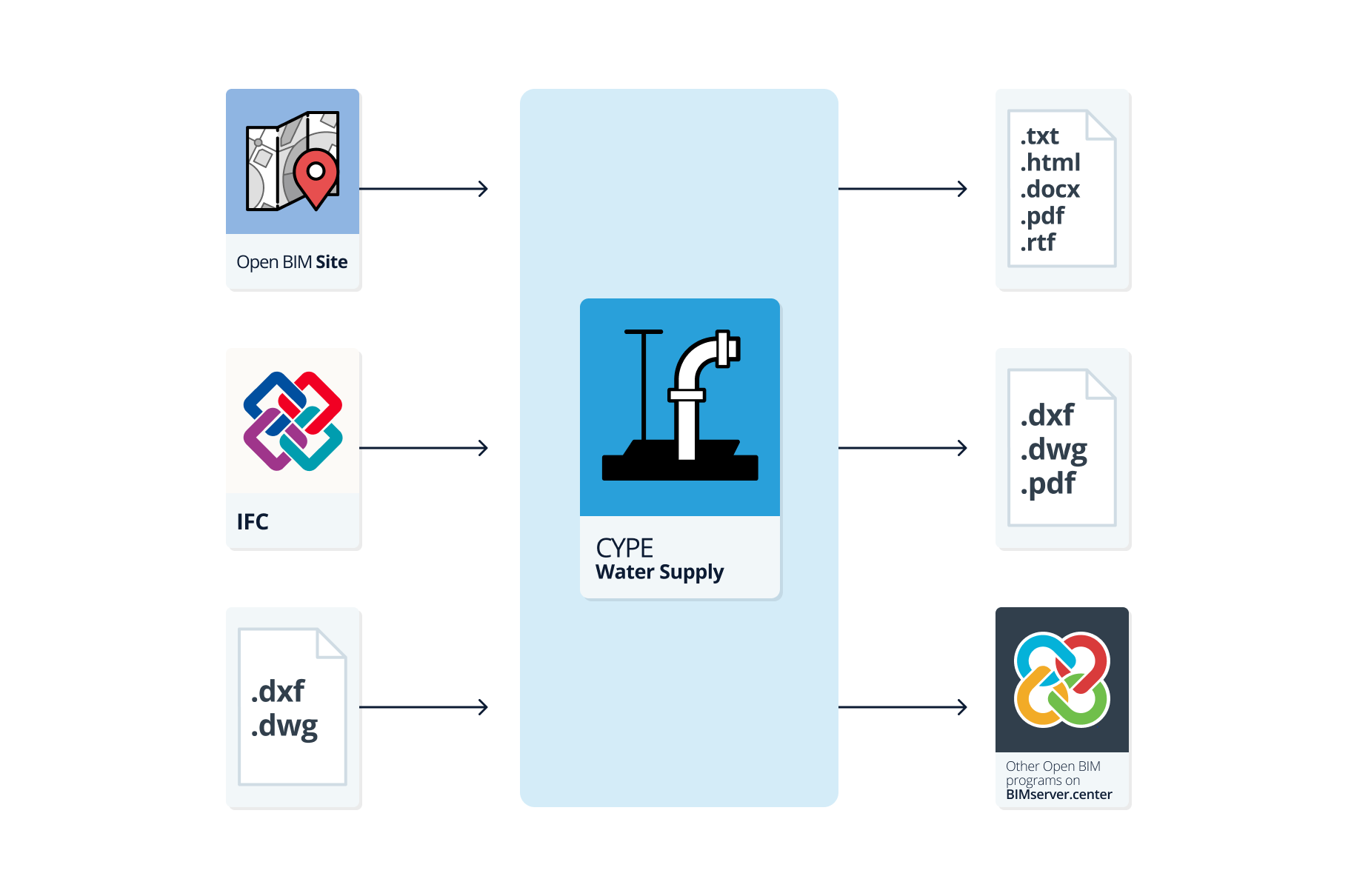

Generación automática de la geometría de la instalación a partir de ficheros DXF/DWG

• Importación de un fichero DXF o DWG desde "Importar", "Geometría", y generación automática de la geometría de la instalación a partir de la información contenida en el mismo. Dicho fichero deberá tener como unidad de dibujo el metro, y la red debe estar cerca del origen de coordenadas. En esta opción se deben activar solamente las capas que contienen los tramos que se desea utilizar para la generación.

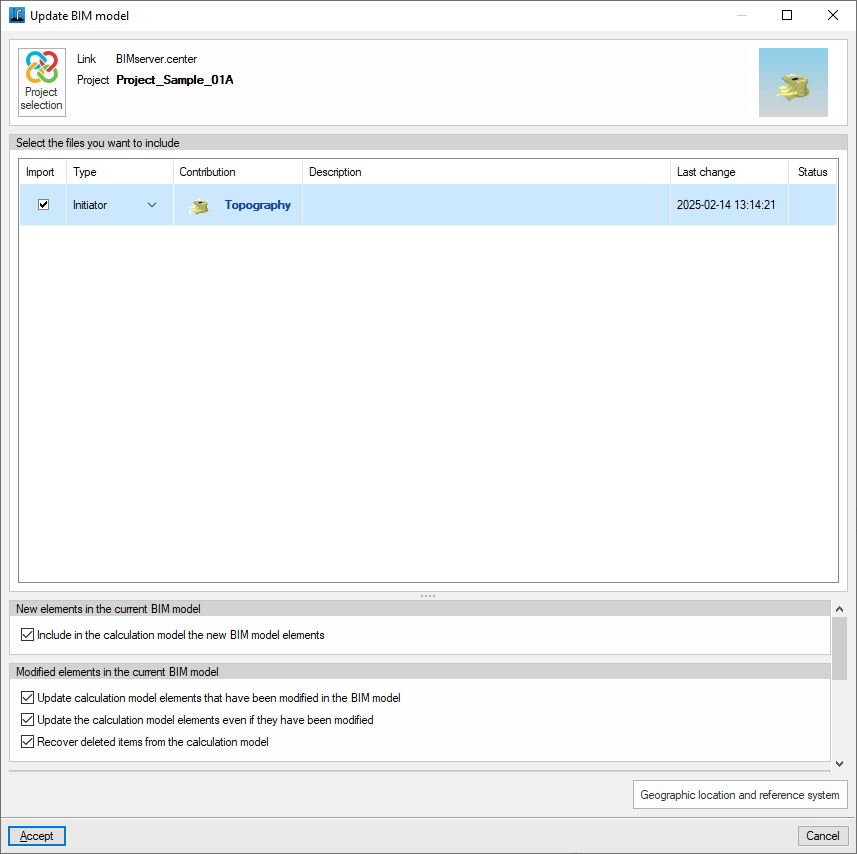

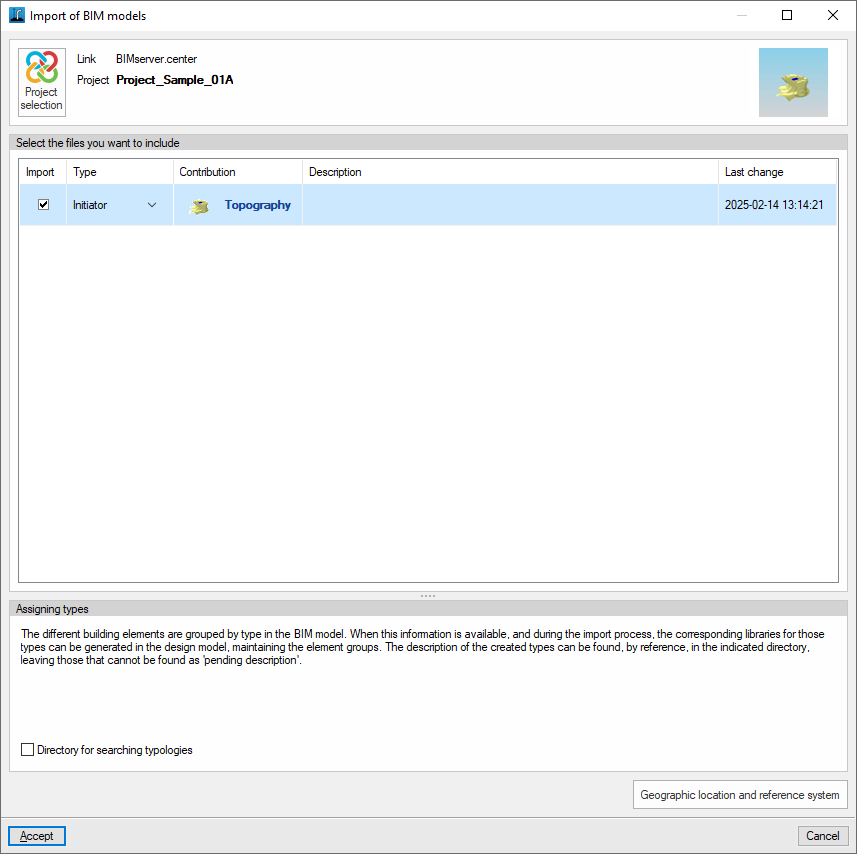

Importación de datos de BIMserver.center

Si se vincula la obra de CYPE Water Supply a un proyecto BIM de la plataforma BIMserver.center, es posible llevar a cabo las siguientes acciones:

• Importación de la información de la topografía del terreno si el modelo BIM contiene un fichero IFC con las entidades adecuadas. Esto permite visualizar la topografía en la vista 3D de CYPE Water Supply, mostrar las curvas de nivel en planta en el área de trabajo de la interfaz general, y apoyarse en la topografía importada en el proceso de introducción de datos, identificando automáticamente los valores de las cotas de los nuevos nudos introducidos sobre la misma. Entre las opciones disponibles, se encuentran las siguientes:
  • Importación de modelos topográficos en formato IFC generados por Open BIM Site.
  • Importación de modelos topográficos en formato IFC generados por otros programas (como las aplicaciones TcpMDT de Aplitop disponibles en BIMserver.center) y subidos al proyecto de BIMserver.center a través de la plataforma web. Los datos del terreno deben estar definidos en una entidad de tipo IfcGeographicElement en un fichero en formato IFC4.

Salida de datos

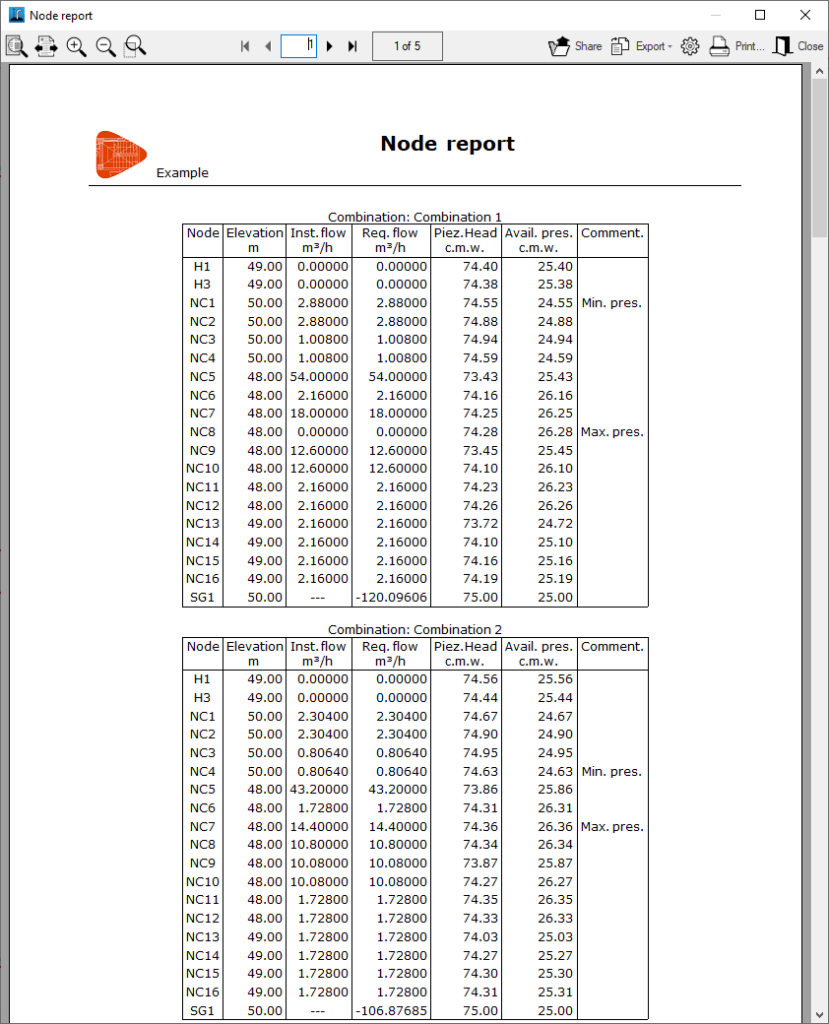

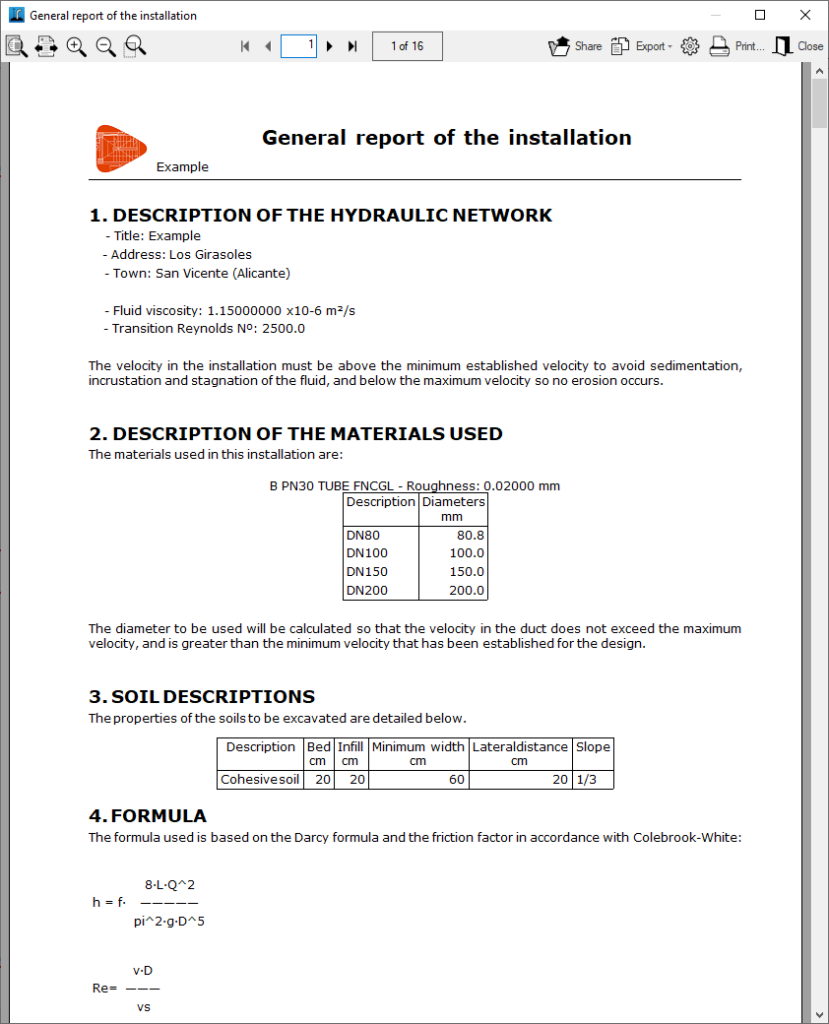

• Exportación de listados a los formatos HTML, DOCX, PDF, RTF y TXT.
• Exportación de planos a los formatos DXF, DWG y PDF.

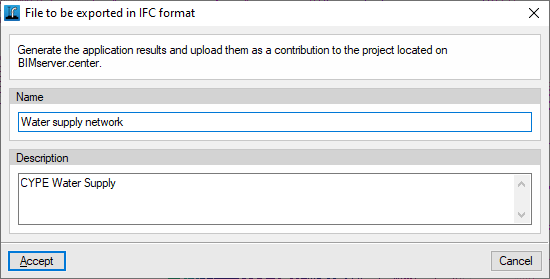

• Exportación de la información generada con CYPE Water Supply a la plataforma BIMserver.center mediante formatos IFC y GLTF. Esto permite que sea visualizada por los participantes autorizados del proyecto.

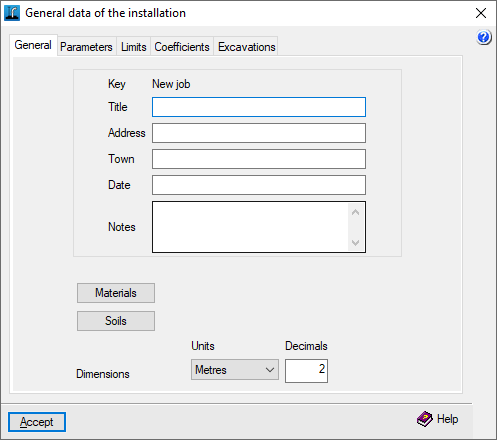

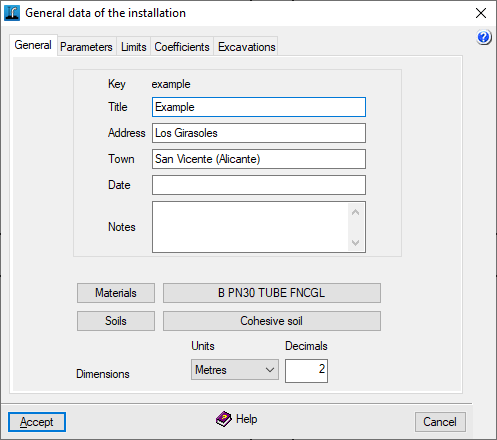

Pestaña "General"

Permite introducir los siguientes datos generales, que aparecerán reflejados en los listados de cálculo, dentro de la descripción de la instalación:

• Clave
  Nombre de la obra. Para modificarlo, se accede a "Archivo", "Guardar como".
• Título
• Dirección
• Población
• Fecha
• Notas

Además, se ofrecen las siguientes opciones:

• Materiales
  Permite acceder a la gestión de materiales.
• Terreno
  Permite acceder a la gestión de terrenos.
• Medidas
  Configuración de las unidades y del número de decimales empleados.

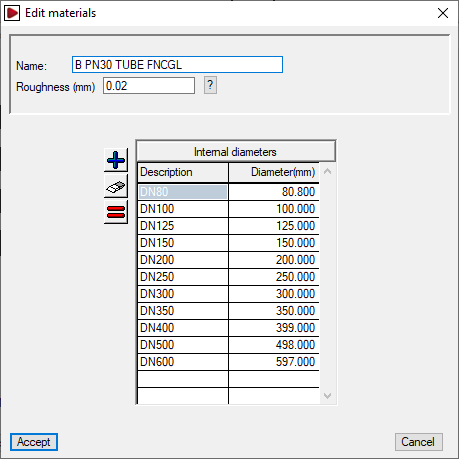

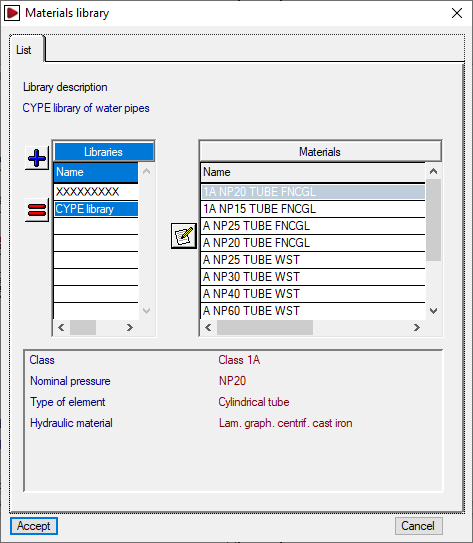

Gestión de materiales

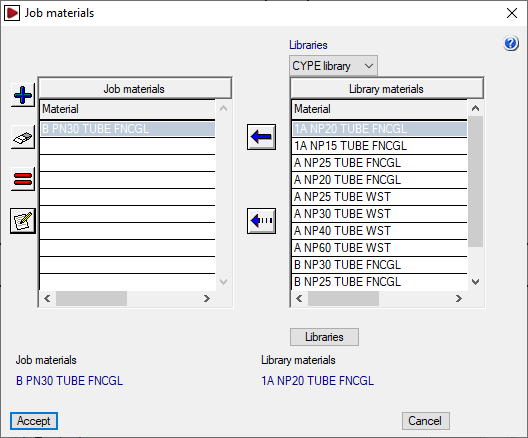

Pulsando en el botón "Materiales" se pueden gestionar los materiales de las conducciones de la obra, así como las bibliotecas de materiales disponibles. En la ventana que aparece se muestran dos listas:

• La lista a la izquierda representa los "Materiales de la obra". Es posible crear un material manualmente con las herramientas situadas a la izquierda, o importarlo a partir de los materiales de biblioteca. Al añadir o editar un material de la obra se indican, en los apartados correspondientes, el nombre, la rugosidad y la serie de diámetros interiores asociados.

• La lista a la derecha representa los "Materiales de biblioteca". En la parte superior se selecciona la biblioteca que se desea mostrar. El programa incorpora una biblioteca por defecto. Es posible consultar los datos internos de cada biblioteca pulsando sobre el botón "Bibliotecas" de la parte inferior; allí se define la "Descripción de la biblioteca" y su "Abreviatura", y para cada material incluido, se muestra el "Nombre" y la "Rugosidad", así como la serie de "Diámetros interiores" asociados.

El primer botón situado entre las dos listas permite crear un material de la obra importando la información a partir de uno de los materiales disponibles en la biblioteca. El segundo botón permite añadir las series del material de la biblioteca seleccionado a la derecha al material de la obra seleccionado a la izquierda.

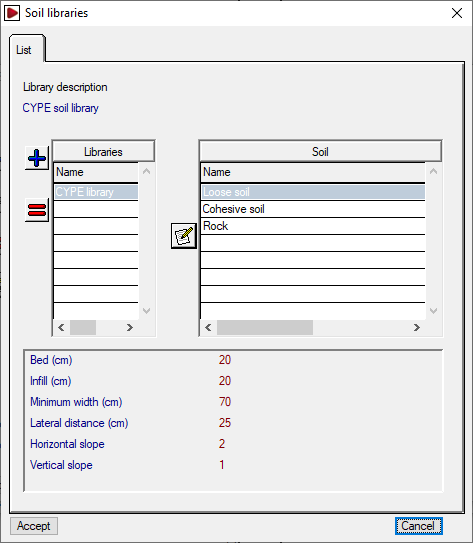

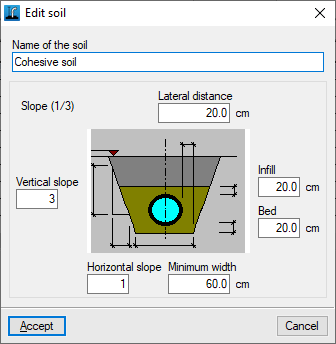

Gestión de terrenos

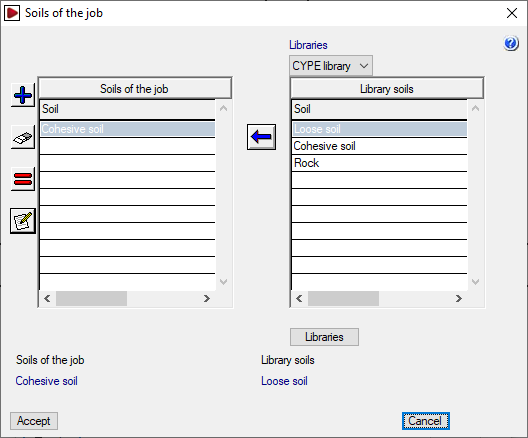

Pulsando en el botón "Terrenos" se pueden gestionar los terrenos de la obra, así como las bibliotecas de terrenos disponibles. En la ventana que aparece se muestran dos listas:

• La lista a la izquierda representa los "Terrenos de la obra". Es posible crear un terreno manualmente con las herramientas situadas a la izquierda, o importarlo a partir de los terrenos de biblioteca. Al añadir o editar un terreno de la obra, se indica el "Nombre del terreno" y los siguientes parámetros geométricos: "Distancia lateral", "Relleno", "Lecho", "Ancho mínimo", y "Talud vertical" y "Talud horizontal" (que forman la relación de "Talud" mostrada junto al gráfico).

• La lista a la derecha representa los "Terrenos de biblioteca". En la parte superior, se selecciona la biblioteca que se desea mostrar. El programa incorpora una biblioteca por defecto. Es posible consultar los datos internos de cada biblioteca pulsando sobre el botón "Bibliotecas" de la parte inferior; allí se define la "Descripción de la biblioteca" y su "Abreviatura", y para cada terreno incluido, se muestra el "Nombre del terreno" y los parámetros geométricos mencionados.

El primer botón situado entre las dos listas permite crear un terreno de la obra importando la información a partir de uno de los terrenos disponibles en la biblioteca. El segundo botón permite añadir las series del terreno de la biblioteca seleccionado a la derecha al terreno de la obra seleccionado a la izquierda.

Para continuar la creación de una obra nueva, es necesario crear al menos un material y un terreno.

Los materiales y terrenos estarán disponibles al editar cada tramo desde "Tramos", "Editar datos de cálculo".

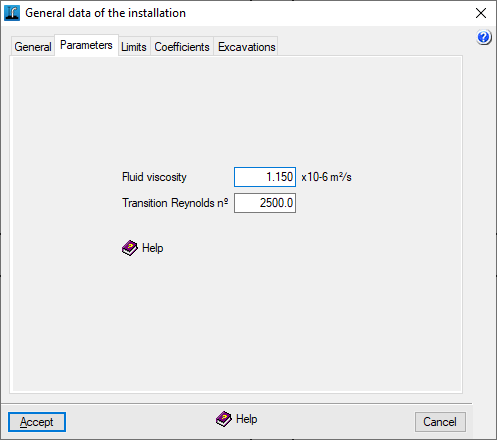

Pestaña "Parámetros"

Permite definir los siguientes parámetros hidráulicos. Estos valores no deben modificarse salvo en casos excepcionales y conociendo perfectamente sus implicaciones.

• Viscosidad del fluido
  Viscosidad cinemática del fluido; por defecto, se muestra el valor 1,15 x 10^-6 m²/s (1 m²/s=10000 Stokes).
• Nº de Reynolds de transición
  Número de Reynolds de transición entre régimen laminar y turbulento. Este valor se toma como frontera de aplicación de la formulación y suele establecerse entre 2000 y 4000. Por defecto, se muestra el valor 2500.

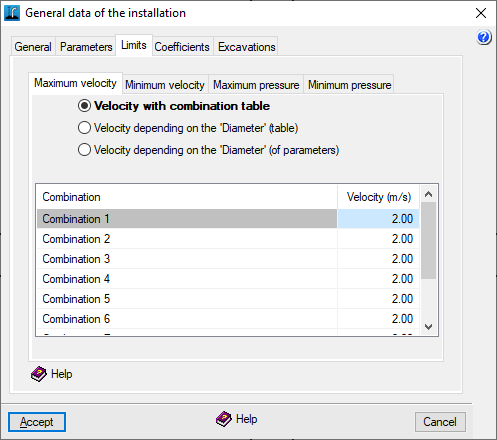

Pestaña "Límites"

Permite establecer los límites de velocidades y presiones en la instalación. Estos límites actúan de dos formas:

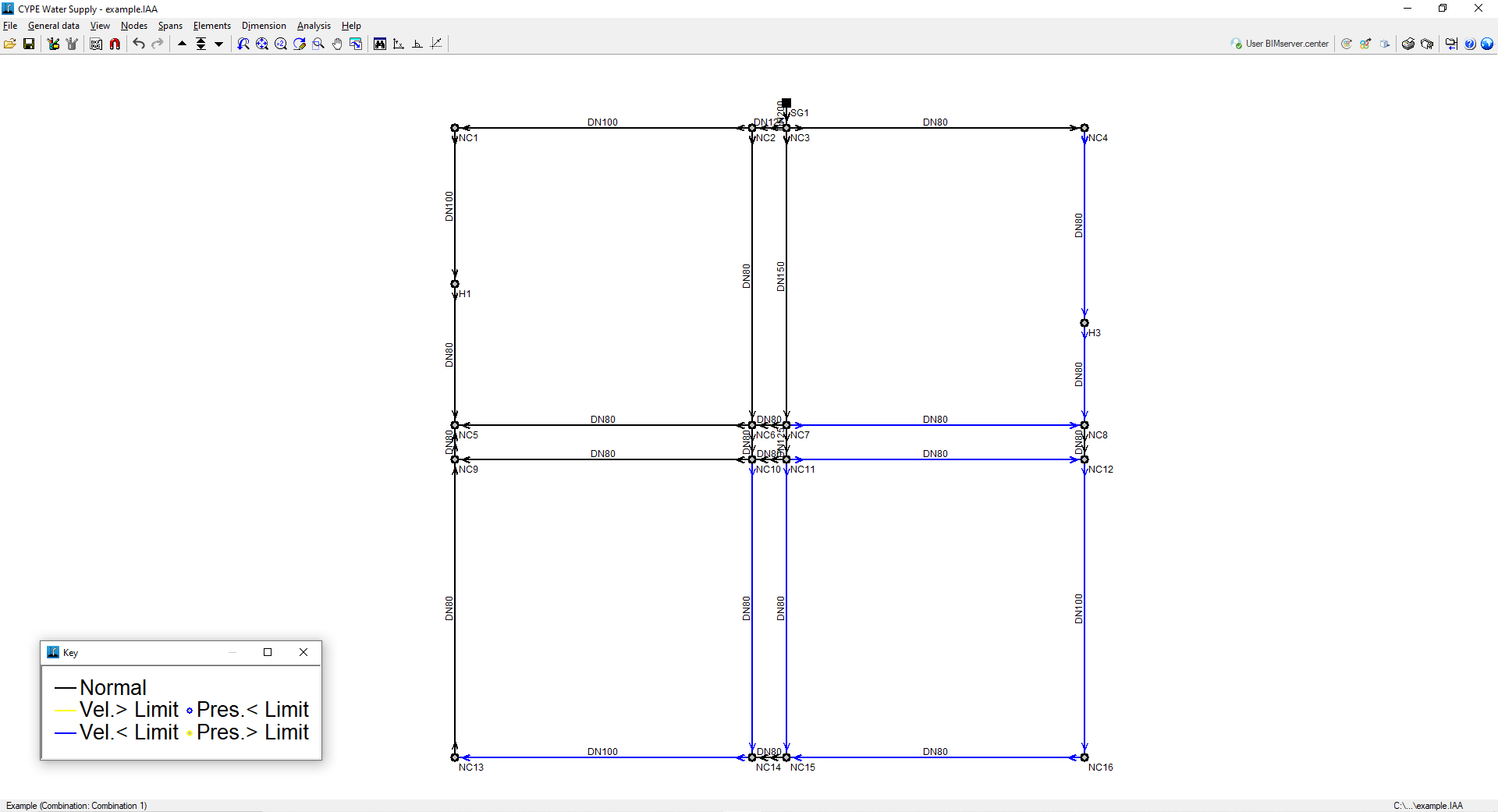

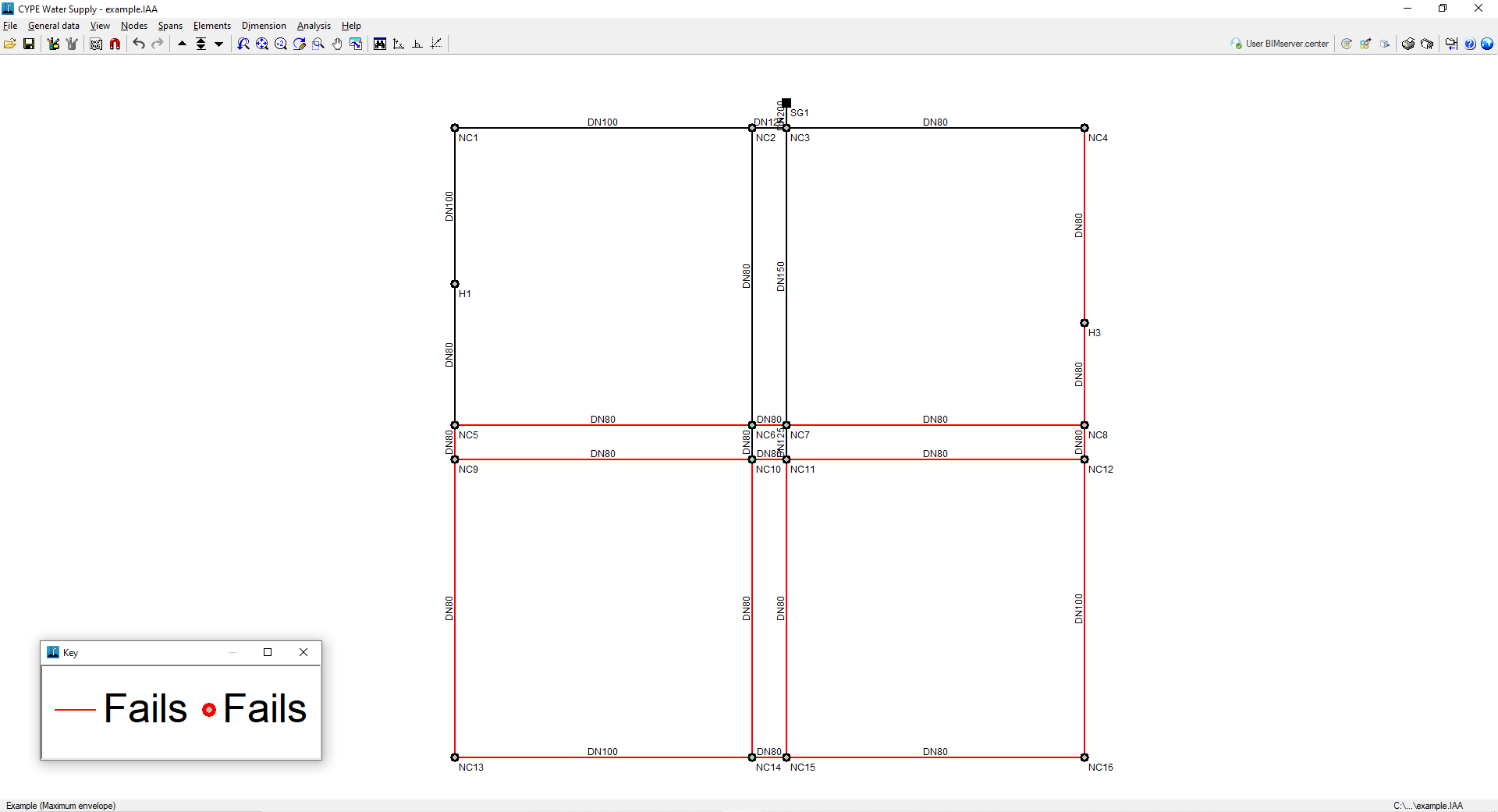

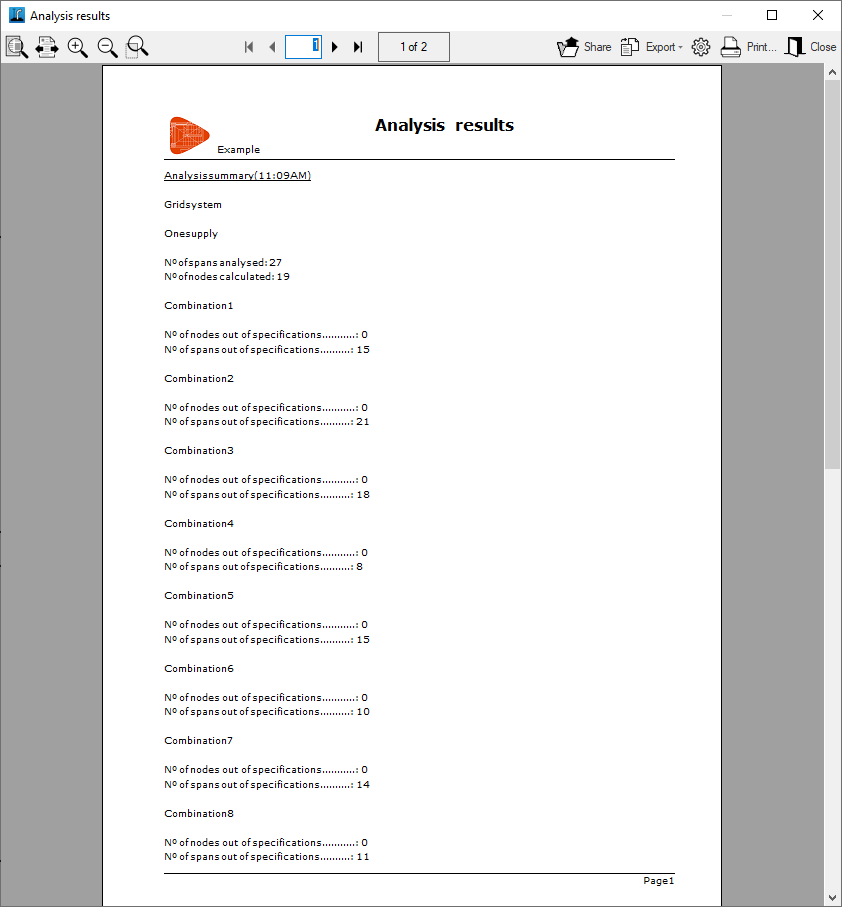

• Si se utiliza la opción "Calcular" del menú "Cálculo", se muestra un aviso en los elementos de la instalación que no alcanzan los valores mínimos o que superan los valores máximos;

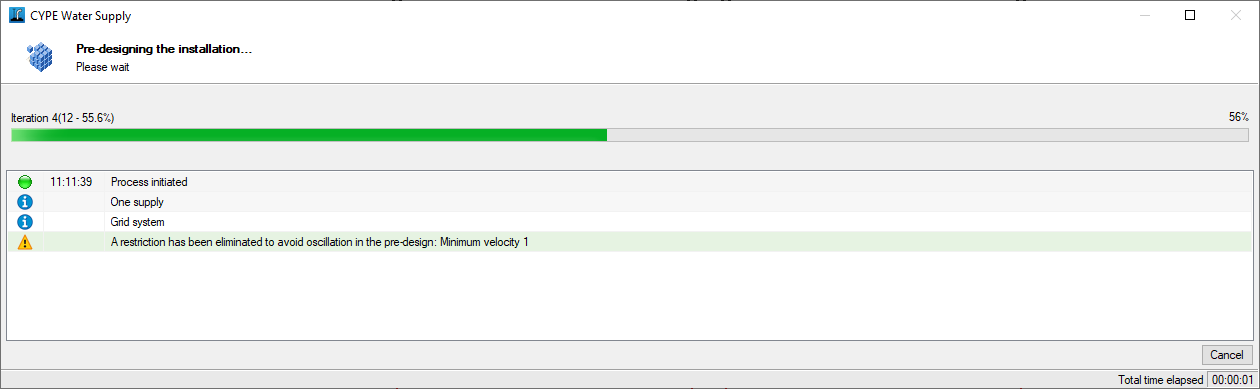

• Si se utiliza la opción "Dimensionar" del menú "Cálculo", en el caso de las velocidades, el programa restringe el funcionamiento de la instalación a los valores comprendidos entre los mínimos y máximos definidos, siempre que sea posible, como límites de diseño; y en el caso de las presiones, actúan como limitaciones de rango en la presión de los nudos, de forma que el programa busca la solución que permita el mayor número de nudos en dicho rango.

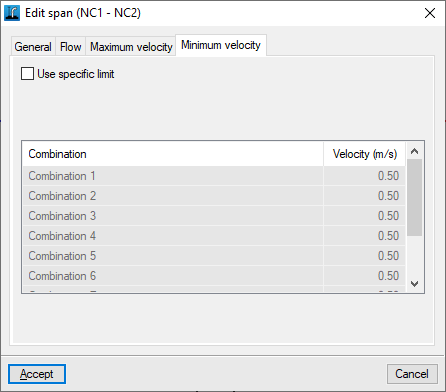

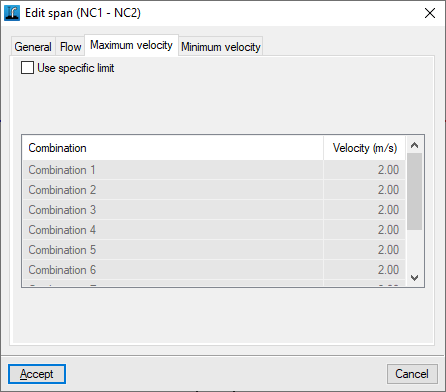

En las diferentes pestañas se define la "Velocidad máxima" y la "Velocidad mínima" en los tramos, y la "Presión máxima" y la "Presión mínima" en los nudos.

Esto puede hacerse:

• Por tabla de combinación
  En cada entrada se define el límite de velocidad o de presión para cada combinación definida en "Datos generales", "Editar combinaciones".
• En función de 'Diámetro' (tabla) (para la "Velocidad máxima" y para la "Velocidad mínima")
  En cada entrada se define el límite de velocidad aplicado a las conducciones con diámetros iguales o menores del indicado. Para diámetros mayores que los indicados, se aplica el límite del mayor diámetro de la tabla.

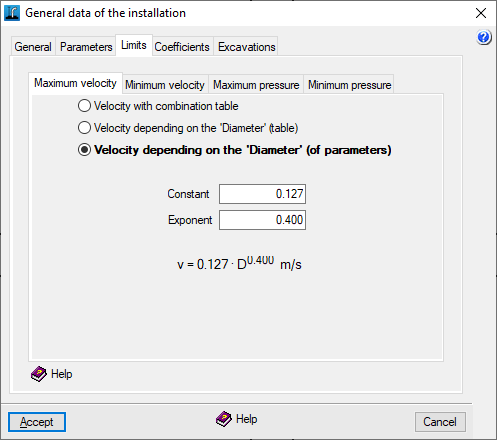

• En función de 'Diámetro' (paramétrica) (para la "Velocidad máxima")
  Permite expresar la velocidad v en función del diámetro D definiendo la constante C y el exponente E, tales que v = C · D^E (m/s).

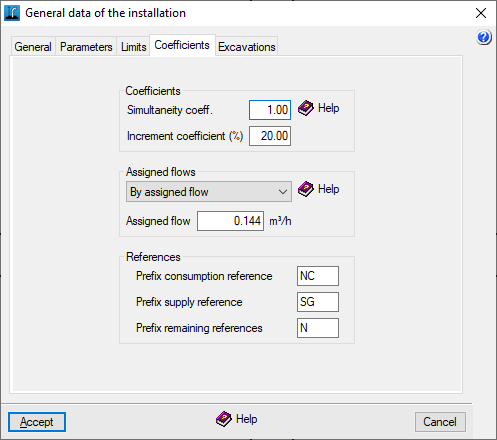

Pestaña "Coeficientes"

Coeficientes

Permite definir dos coeficientes que se aplican en los cálculos de forma general a toda la obra:

• Coeficiente de simultaneidad
  Permite incrementar o reducir los consumos. Se define en tanto por uno y se aplica a los consumos de agua en todas las combinaciones. De esta forma es posible simular funcionamientos en diferentes momentos del día o cambios estacionales. Por defecto, se establece un valor igual a la unidad.
• Coeficiente de mayoración de longitudes (%)
  Actúa como un porcentaje adicional sobre la longitud resistente de los tramos. De esta forma, se pueden simular pérdidas de carga debidas a elementos especiales como válvulas, codos o derivaciones. Por defecto, se establece un valor del 20 %.

Dotaciones

Permite definir si las cargas de los nudos de consumo se definen por defecto de manera directa o por dotación.

• Directa
  El consumo se introducirá directamente en unidades de caudal.
• Por dotación
  El consumo se introducirá a partir de un valor de caudal por dotación (que corresponde al valor indicado en el campo "Dotación") y el número de unidades correspondiente.

Los valores de las cargas y su tipo de definición pueden editarse posteriormente en el panel de edición de cada nudo.

Referencias

Permite establecer los prefijos que componen automáticamente las referencias de los nudos de la instalación al introducirlos en el área de trabajo, ya sean los nudos de consumo, los nudos de suministro general o el resto de nudos:

• Prefijo referencia consumo
• Prefijo referencia suministro
• Prefijo resto referencias

Las referencias pueden editarse posteriormente en el panel de edición de cada nudo.

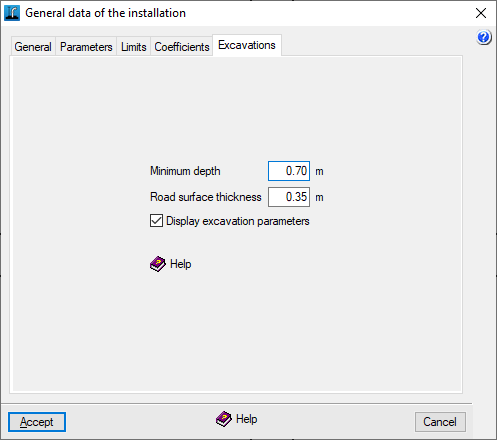

Pestaña "Excavaciones"

Permite definir los siguientes parámetros relacionados con las excavaciones de la instalación:

• Profundidad mínima
  Permite fijar una alarma que avisa cuando algún punto de la instalación queda por debajo de este valor (en el informe "Resultados de los cálculos" que aparece tras utilizar las opciones del menú "Cálculo"). La profundidad mínima se mide desde la cota de rasante hasta la arista superior de la cara interior de la conducción.
• Espesor del firme
  Indica la distancia por defecto entre la rasante y el terreno modificado. Este valor se resta por defecto a la cota de rasante (introducida en el panel "Edición de nudo") para obtener la cota de terreno sin necesidad de teclearla. Adicionalmente, si se cambia la cota del terreno en dicho panel, se avisará si no se cumple el espesor del firme establecido.
• Mostrar parámetros de excavación (opcional)
  El programa permite calcular los volúmenes de excavación de la instalación si se tiene definido al menos un terreno y se han proporcionado cotas y profundidades en los nudos. Si no se desea introducir esta información o no se quiere calcular la excavación, es posible desactivar esta opción: de esta forma, los nudos únicamente exigirán la introducción del valor de la "Cota".

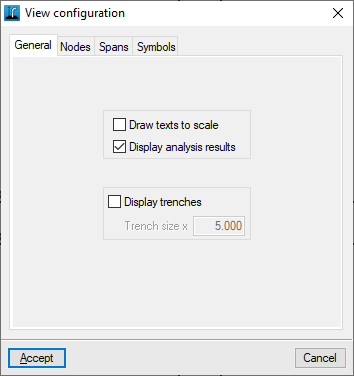

Opciones de visualización

Permite controlar la visualización de los elementos del esquema en pantalla. Las opciones disponibles son las siguientes:

• Pestaña "General"
  • Dibujar textos a escala (opcional)
  • Mostrar resultados de los cálculos (opcional)
  • Mostrar zanjas (opcional)
    • Tamaño zanjas x (valor)

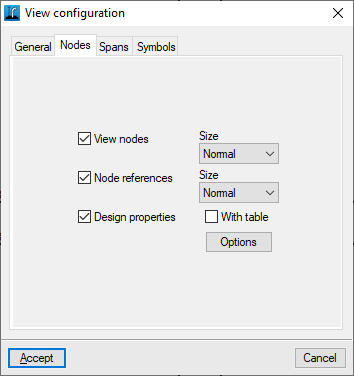

• Pestaña "Nudos"
  • Visualizar nudos (opcional)
  • Referencia de los nudos (opcional)
  • Características de cálculo
    • Opciones: Datos a visualizar en nudos
    • Con cuadro (opcional)

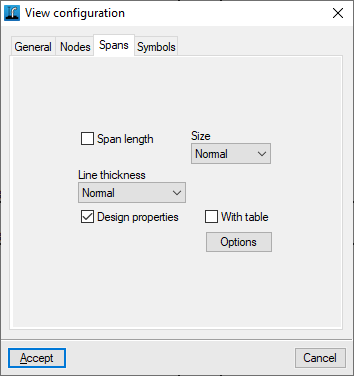

• Pestaña "Tramos"
  • Longitud de los tramos (opcional)
  • Grosor de las líneas
  • Características de cálculo (opcional)
    • Opciones: Datos a visualizar en tramos
    • Con cuadro (opcional)

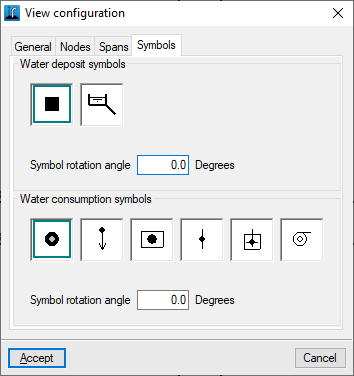

• Pestaña "Símbolos"
  • Símbolos de depósitos de agua
    • Ángulo de giro del símbolo
  • Símbolos de consumo de agua
    • Ángulo de giro del símbolo

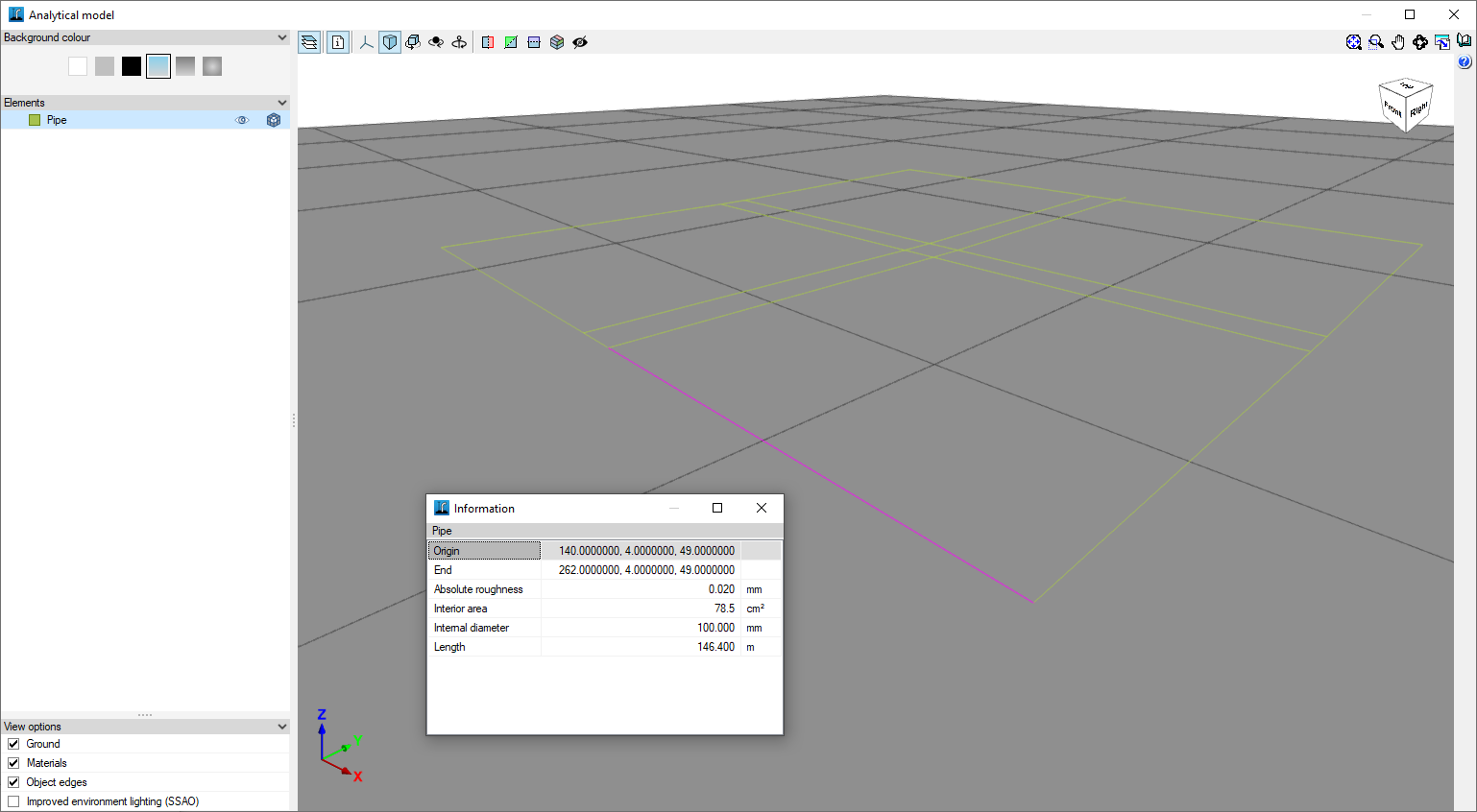

Vista 3D

Una vez calculada la obra, esta opción permite abrir una ventana con la representación de la instalación en 3D. Además, es posible comprobar las características geométricas de cada tramo utilizando la opción "Información" y pulsando sobre el tramo.

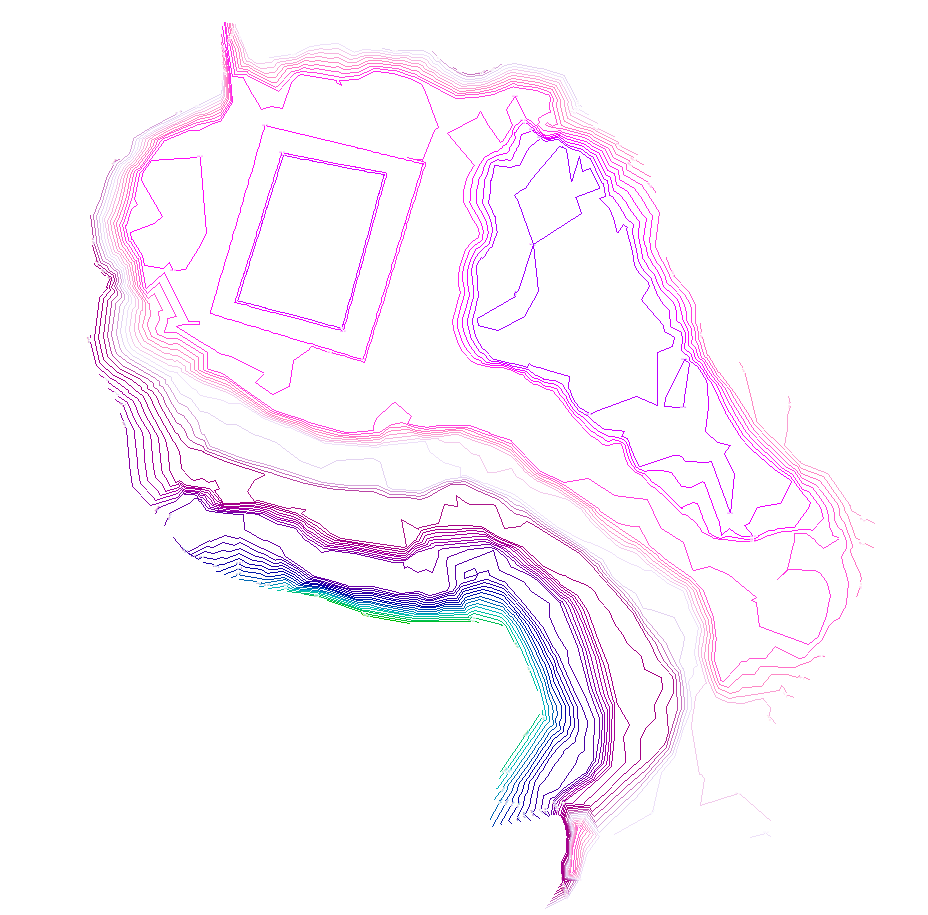

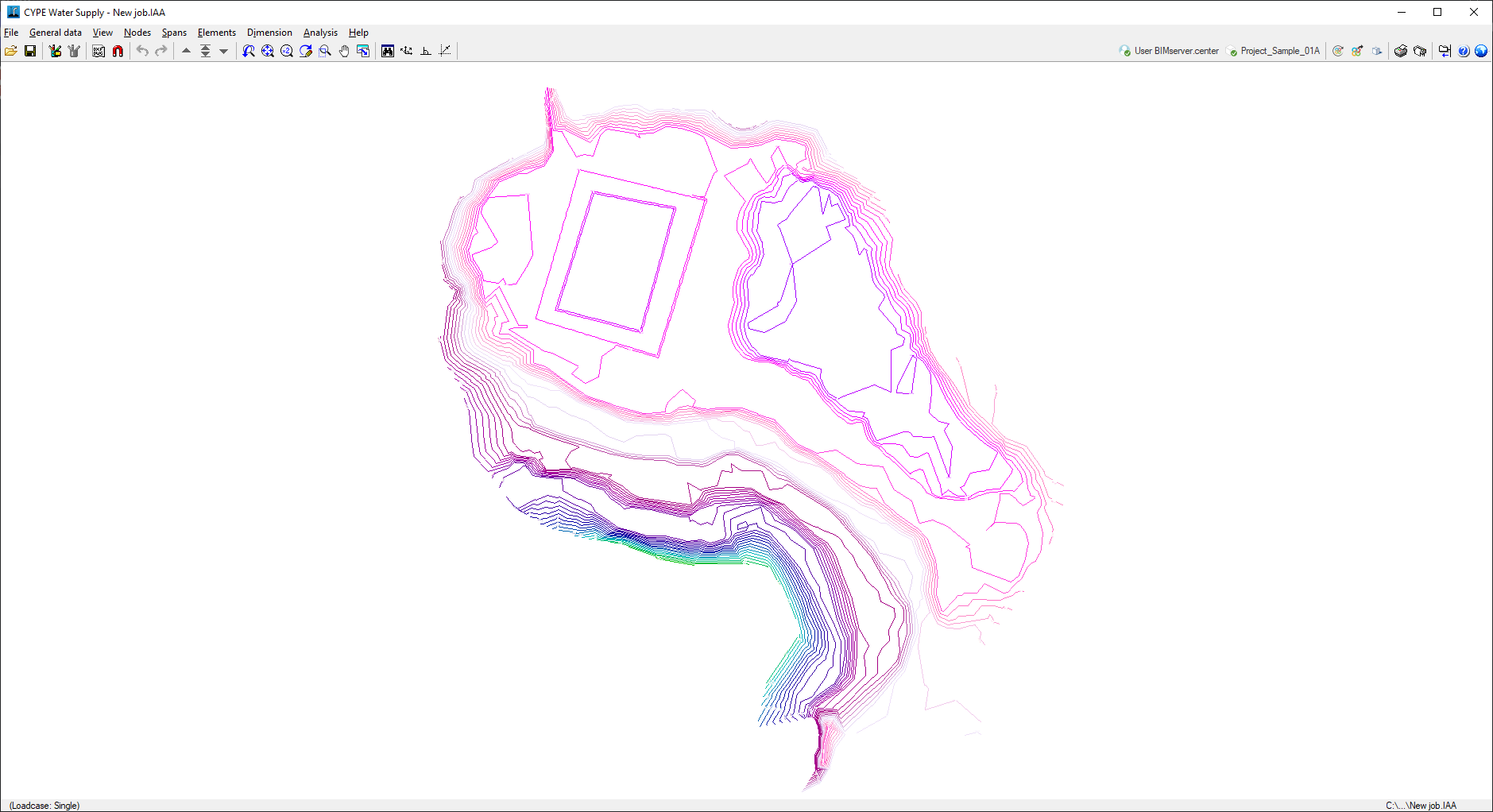

Mostrar/ocultar las líneas del perfil topográfico

Permite mostrar u ocultar en pantalla las curvas de nivel generadas en caso de haber importado un fichero IFC con el modelo del terreno en el proceso de creación de la obra.

Desplazamiento del perfil topográfico

Permite desplazar el perfil topográfico generado en caso de haber importado un fichero IFC con el modelo del terreno en el proceso de creación de la obra.

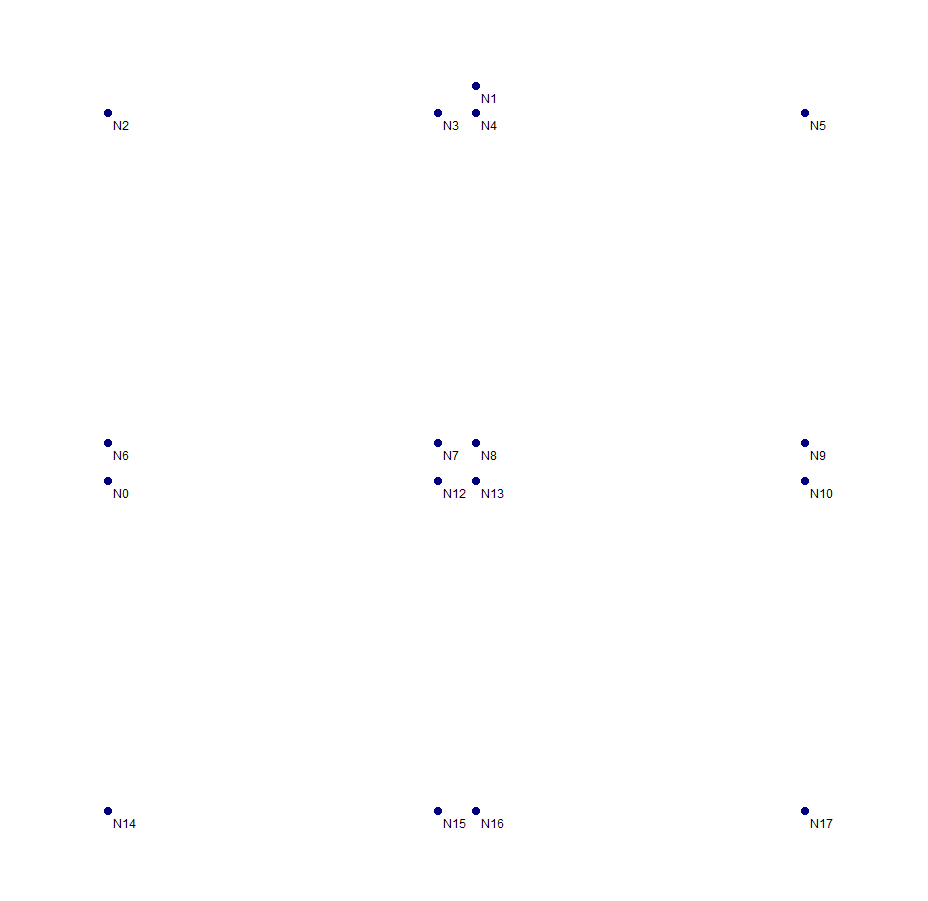

Nuevo

Permite introducir nudos en el área de trabajo.

Los nudos se crean por defecto como nudos de transición, es decir, nudos sin consumo que permiten realizar cambios de dirección conservando la unidad del tramo en el dimensionado. Posteriormente, se pueden editar desde "Nudos", "Editar datos de cálculo". Si al introducir un nudo nuevo se pulsa el botón derecho, también es posible acceder al panel de edición de datos de cálculo del nudo que se está introduciendo.

Hay varias formas de situar los nudos en el modelo al utilizar esta opción:

1. Por coordenadas absolutas
   Al introducir el primer nudo o nudo base de la instalación pulsando con el botón izquierdo del ratón en la pantalla, se indica la coordenada X absoluta del nudo y se pulsa la tecla "Enter"; después, se introduce la coordenada Y absoluta y se pulsa la tecla "Enter" de nuevo.
2. Por coordenadas relativas
   Partiendo de la introducción de un nudo base se pueden ir introduciendo el resto de nudos con coordenadas relativas, es decir, indicando distancias con referencia a otros nudos. Para ello, se pulsa con el botón izquierdo en la pantalla donde se desea introducir el nudo y se teclean las coordenadas relativas X e Y a la posición del nudo próximo.

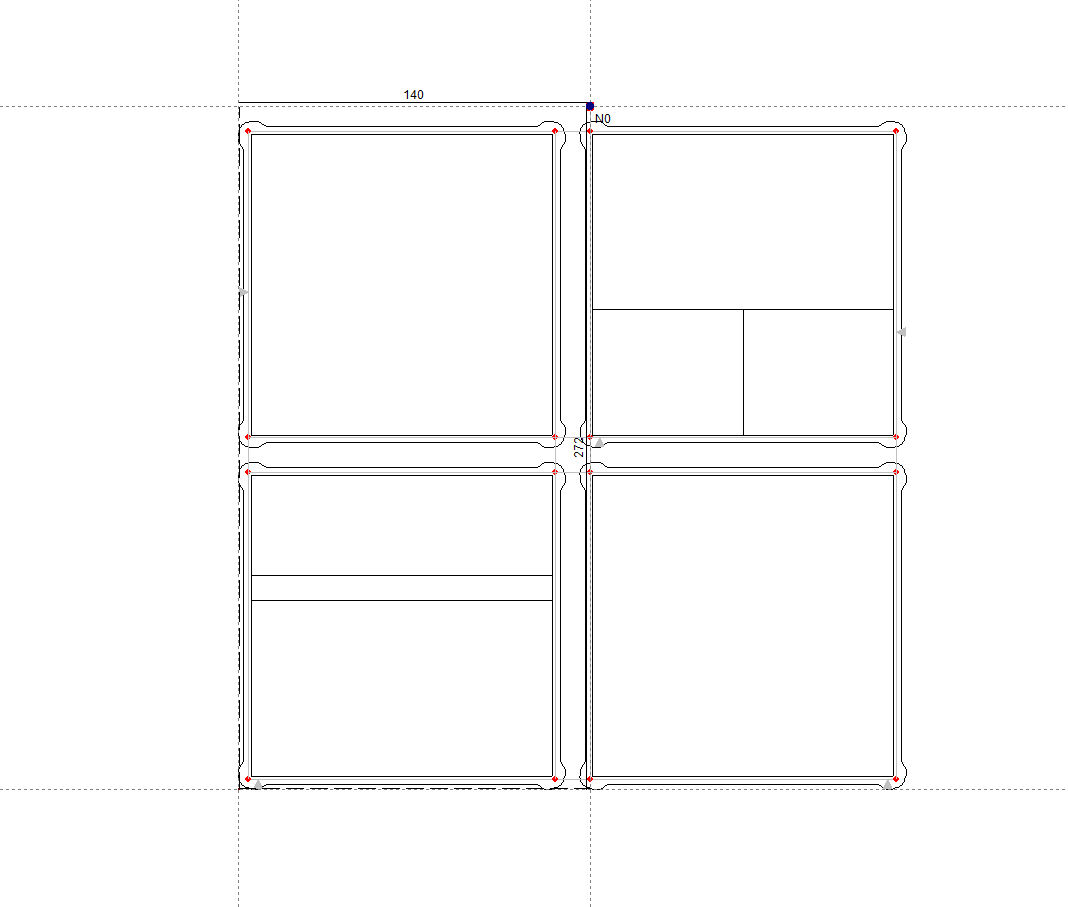

3. Por captura a DXF o DWG
   Las opciones de capturas de ficheros DXF o DWG son válidas para la introducción de nudos y tramos.
4. Generación automática de la geometría
   Desde "Archivo", pulsando en "Importar" y seleccionando "Geometría" se genera automáticamente la geometría de la instalación a partir de un fichero DXF o DWG. Dicho fichero deberá tener como unidad de dibujo el metro, y la red debe estar cerca del origen de coordenadas. En esta opción se debe activar solamente las capas que contienen los tramos que se desea utilizar para la generación.

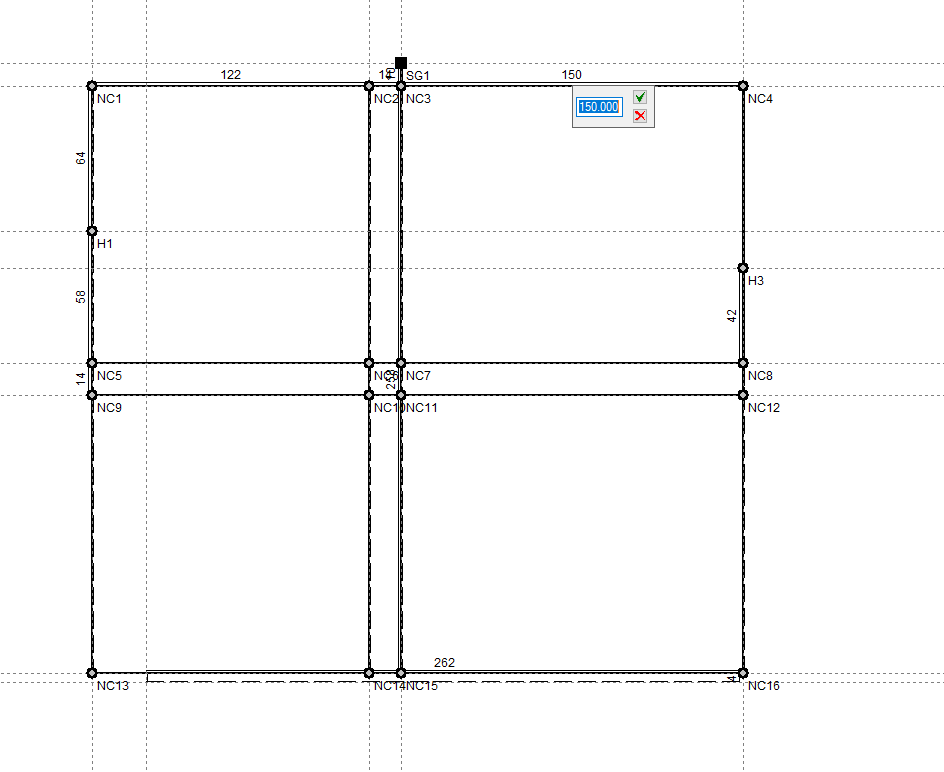

Mover

Permite cambiar de posición el nudo seleccionado. Tras pulsar sobre el nudo, se debe hacer clic en otro punto para indicar la nueva posición.

Editar datos de cálculo

Permite editar el nudo seleccionado. Es posible marcar en pantalla un área de captura rectangular con el botón izquierdo para editar múltiples nudos, seleccionando los campos que se desea editar. Además, si se pulsa el botón derecho del ratón aparecen opciones para "Seleccionar" un solo nudo, realizar una "Selección múltiple" nudo a nudo o "Buscar" un nudo por su referencia.

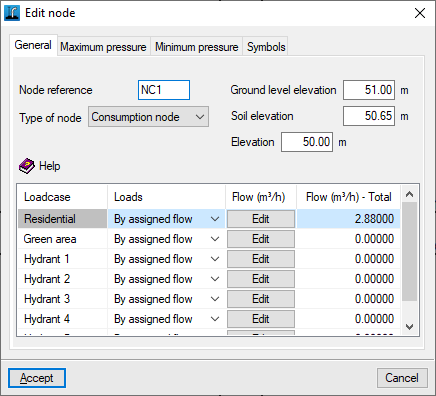

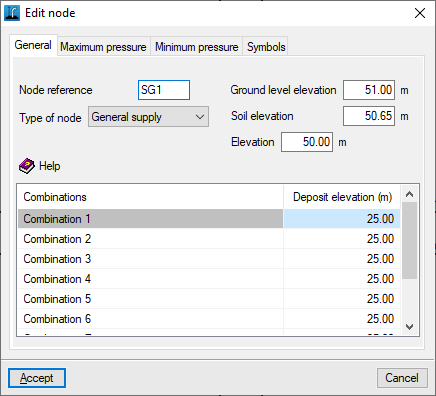

En la ventana de edición que aparece se introducen los datos del nudo:

• Pestaña "General"
  • Referencia del nudo
  • Tipo de nudo
    • Nudo de consumo
      Nudo en el que se define un caudal consumido de agua para cada una de las hipótesis. Al seleccionar este tipo de nudo, el programa muestra una tabla en la parte inferior que permite definir el caudal en cada hipótesis. Esta tabla muestra las siguientes columnas:

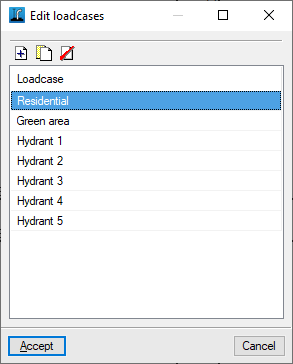

      • Hipótesis
      • Cargas
        El caudal puede definirse de dos formas:
        • Directa
        • Por dotación
      • Caudal
        El caudal se define introduciendo su valor directamente si se ha seleccionado la opción "Directa", o introduciendo un valor por "Dotación" y el "Número de unidades" a considerar, si se ha seleccionado la opción "Por dotación".
      • Caudal total
        Muestra el valor de caudal total.
    • Suministro general
      Punto de suministro de la instalación. El programa permite definir un único suministro o suministros múltiples para la red. Al seleccionar este tipo de nudo, el programa muestra una tabla en la parte inferior que permite definir el valor de presión disponible para cada combinación en la columna "Nivel depósito". De esta forma, se pueden simular diferentes condiciones de suministro de la instalación.
    • Nudo de transición
      Nudo sin consumo que permite realizar cambios de dirección conservando la unidad del tramo en el dimensionado.
  • Cota rasante
    Cota a la que queda la superficie tras haber cerrado las zanjas y haber construido el firme sobre el terreno.
  • Cota terreno
    Cota del terreno modificado (no del terreno virgen) a partir del cual se inicia la excavación. La diferencia entre la cota de rasante y la cota de terreno debe ser mayor que el valor de "Espesor del firme" definido en "Datos generales", "Editar datos generales de la obra".
  • Cota
    Cota de la parte inferior de la cara interior de la conducción en el nudo. Esta es la cota necesaria para el cálculo hidráulico de las conducciones.

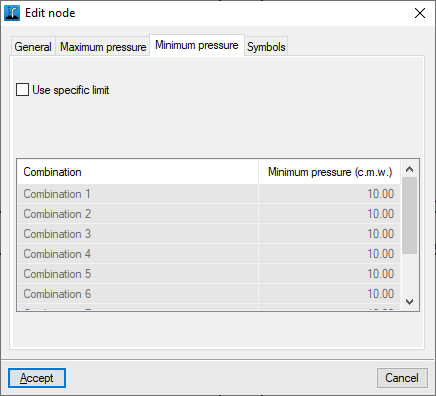

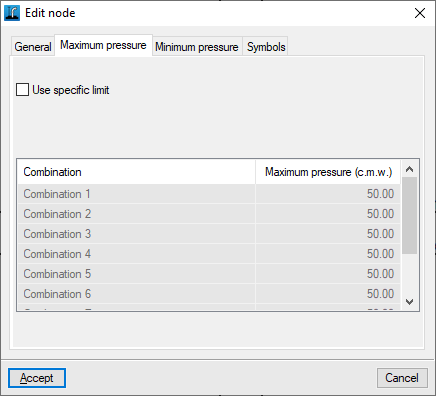

• Pestañas "Presión máxima" y "Presión mínima"
  Permiten introducir límites particulares de presiones para el nudo que está siendo editado, para cada una de las combinaciones de hipótesis mostradas en la tabla.
  • Utilizar límite particular (opcional)

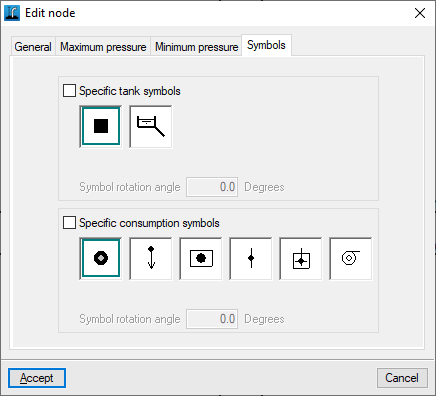

• Pestaña "Símbolos"
  Permite definir símbolos particulares para el nudo que está siendo editado.
  • Símbolos particulares de depósito (opcional)
  • Símbolos particulares de consumo (opcional)

Asignar datos de cálculo

Permite asignar datos a los nudos de forma rápida.

Al pulsar sobre la opción, se abre una pequeña ventana en la parte superior izquierda de la pantalla. Al mismo tiempo, se iluminará el nudo con referencia más baja en color amarillo, y se podrán revisar y/o modificar los datos del nudo (como el número de unidades o el caudal, y la cota). Se puede recorrer todos los nudos con los botones correspondientes.

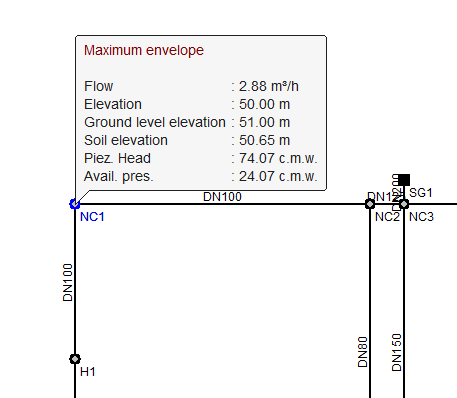

Información

Permite consultar los datos introducidos en el nudo.

Si la obra está calculada, se obtienen también los resultados de cálculo del nudo en la combinación activada en ese momento. Además, pulsando sobre el nudo se abrirá una ventana donde se pueden consultar los resultados para cualquier hipótesis, combinación, envolvente y oscilación, tanto de forma analítica como gráfica: mediante el botón "Gráficas" se visualizan las gráficas de "Altura piezométrica" y de "Presión" para las diferentes combinaciones.

Actualizar cotas

Actualiza las cotas de todos los nudos a partir de la topografía del terreno definida en el modelo BIM.

Nuevo

Permite introducir un nuevo tramo en el área de trabajo. Esto puede hacerse:

• seleccionando dos nudos introducidos previamente desde "Nudos", "Nuevo",
• o directamente marcando dos puntos en el área de trabajo, que definirán los nudos extremos del tramo. De esta forma, no es necesario realizar la introducción previa de los nudos que definen el tramo. Al hacerlo de esta manera, es necesario indicar las coordenadas absolutas o relativas de cada nudo o capturar puntos de una plantilla, tal y como se efectúa en la introducción de nudos nuevos.

Además, se tiene en cuenta lo siguiente:

• Si en la creación de un nuevo tramo se cruza a través de algún tramo existente, se creará un nuevo nudo en esa intersección.
• Si al introducir un tramo el visor del ratón contiene el centro de un nudo, el extremo del tramo será el propio nudo. Si no, se creará un nuevo nudo en ese punto.
• También se puede hacer clic sobre un tramo previamente introducido para partir del mismo y generar un nudo en el punto deseado.

Los nudos extremos de los tramos introducidos se crean por defecto como nudos de transición, es decir, nudos sin consumo que permiten realizar cambios de dirección conservando la unidad del tramo en el dimensionado. Posteriormente, se pueden editar desde "Nudos", "Editar datos de cálculo".

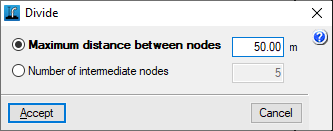

Borrar

Permite borrar el tramo seleccionado. Es posible marcar en pantalla un área de captura rectangular con el botón izquierdo para borrar múltiples tramos. Además, al pulsar el botón derecho del ratón aparecen opciones para "Seleccionar" un solo tramo, realizar una "Selección múltiple" tramo a tramo o "Buscar" un tramo por la referencia de sus nudos extremos.

Al borrar un tramo se eliminan también los nudos extremos si pertenecen únicamente al tramo borrado.

Editar datos de cálculo

Permite editar el tramo seleccionado. Es posible marcar en pantalla un área de captura rectangular con el botón izquierdo para editar múltiples tramos, seleccionando los campos que se desean editar. Además, si se pulsa el botón derecho del ratón aparecen opciones para "Seleccionar" un solo tramo, realizar una "Selección múltiple" tramo a tramo o "Buscar" un tramo por la referencia de sus nudos extremos.

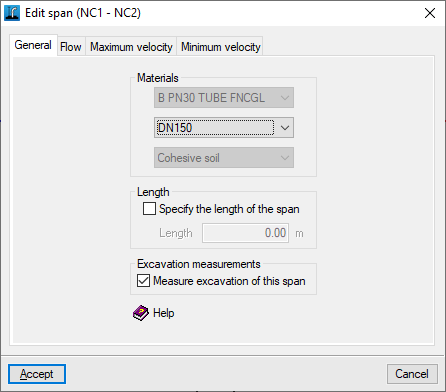

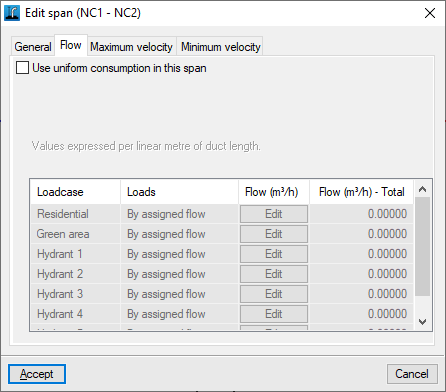

En la ventana de edición que aparece se introducen los datos del tramo:

• Pestaña "General"
  • Materiales
    • Material del tramo
      Determina la serie de diámetros disponibles para el tramo, tanto para su selección manual como para el predimensionado. En este último caso, el programa intentará encontrar un diámetro que cumpla con los requisitos sin modificar el material del tramo.
    • Diámetro del tramo
      Determina las principales características de cálculo del tramo. En el predimensionado se modifica el diámetro que mejor se ajuste a la red actual, dentro de los definidos para el material seleccionado en el tramo.
    • Terreno del tramo
      Terreno donde se excava la zanja por la que discurre el tramo. Este parámetro no aparece si no se han seleccionado terrenos para la obra.
  • Longitud
    El programa permite considerar la longitud del tramo según el dibujo introducido o introducir directamente su valor. En el primer caso, se mantiene la casilla "Especificar la longitud del tramo" desactivada y se calcula la longitud del tramo en función de las coordenadas de los nudos de sus extremos (incluyendo su cota). En el segundo caso, se activa la casilla "Especificar la longitud del tramo" y se indica el valor de longitud con la que se calculará ese tramo. Esta opción permite introducir esquemas que no precisan ser dibujados a tamaño real.
    • Especificar la longitud del tramo (opcional)
  • Medición excavación
    • Medir excavación de este tramo (opcional)

Asignar datos de cálculo

Permite asignar datos a los tramos de forma rápida.

Al pulsar sobre la opción, se abre una pequeña ventana en la parte superior izquierda de la pantalla. Al mismo tiempo, se ilumina en color amarillo el tramo asignado, en primer lugar, el que tenga las referencias de los nudos más bajas. Se pueden revisar y/o modificar los datos del tramo (como la longitud, el material y el diámetro), y recorrer todos los tramos con los botones correspondientes.

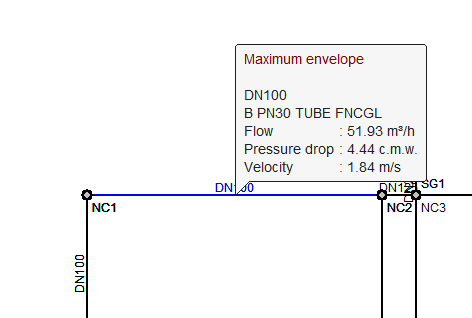

Información

Permite consultar los datos introducidos en el tramo.

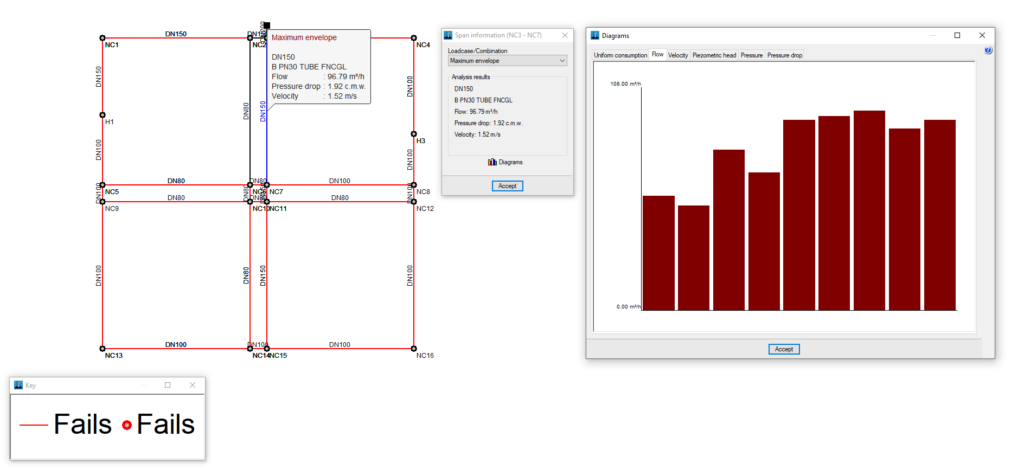

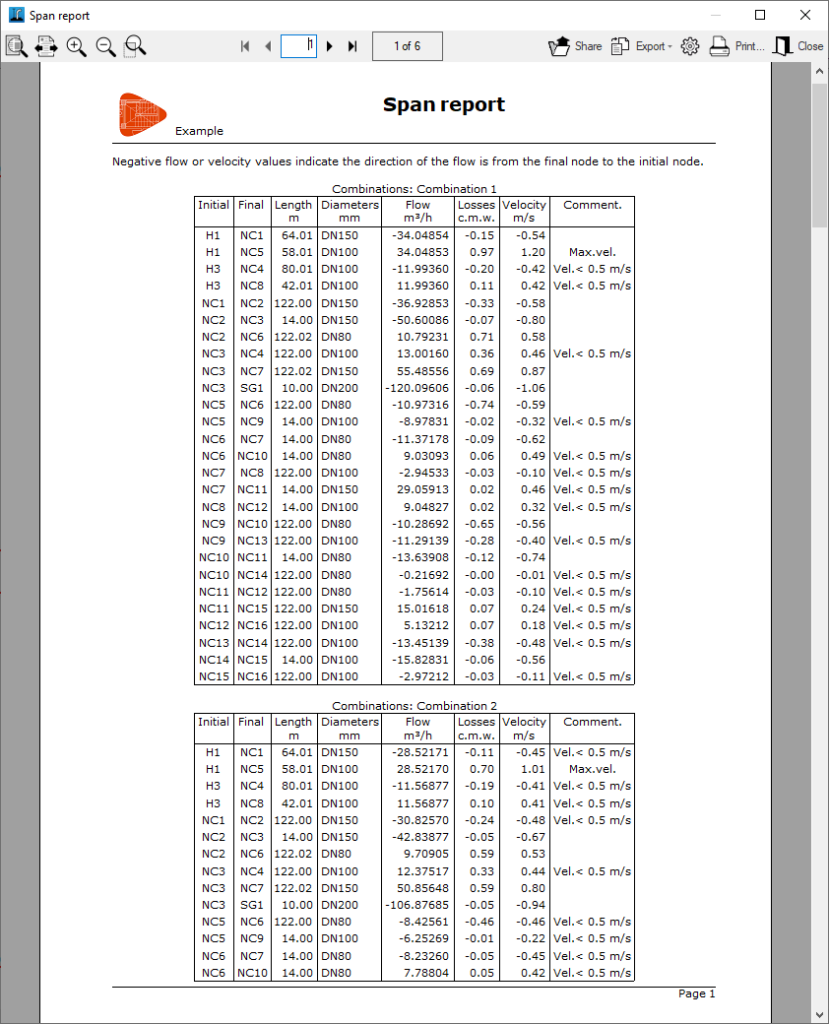

Si la obra ha sido calculada, se obtienen también los resultados de cálculo del tramo en la combinación activada en este momento. Además, pulsando sobre el tramo se abrirá una ventana donde se pueden consultar los resultados para cualquier hipótesis, combinación, envolvente y oscilación, tanto de forma analítica como gráfica. Mediante el botón "Gráficas" se visualizan las gráficas de "Consumo uniforme", "Caudal", "Velocidad", "Altura piezométrica", "Presión" y "Caída de presión" para las diferentes combinaciones.

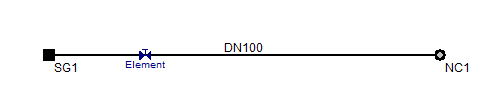

Nuevo

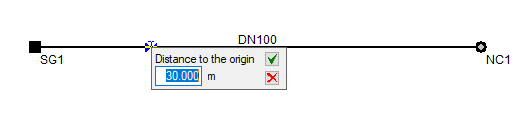

Permite definir en cada tramo uno o varios elementos especiales a la distancia que se especifique del nudo.

Para ello, tras seleccionar esta opción, se pulsa el botón derecho del ratón para abrir la ventana "Edición del elemento", donde se indica el tipo de elemento. Si no se pulsa este botón se introducirá por defecto una válvula de regulación; posteriormente, se podrá definir desde "Elementos", "Editar datos de cálculo". Por último, se marca un punto sobre un tramo previamente introducido. En ese momento se introduce la distancia al origen del elemento.

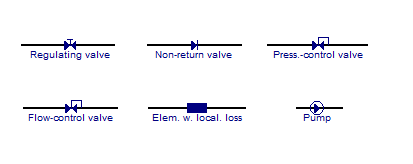

La simbología de cada elemento es diferente para facilitar su localización. Una vez introducido un elemento, se puede editar, borrar y mover su posición con las opciones correspondientes.

Editar datos de cálculo

Permite modificar los datos de un elemento especial previamente introducido.

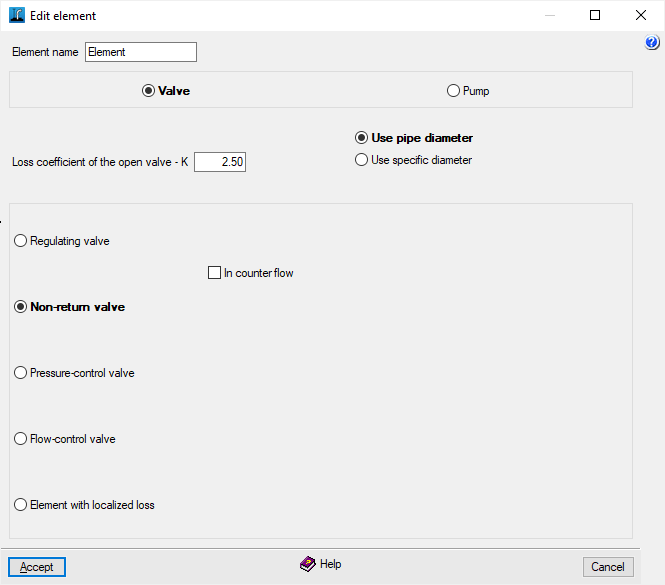

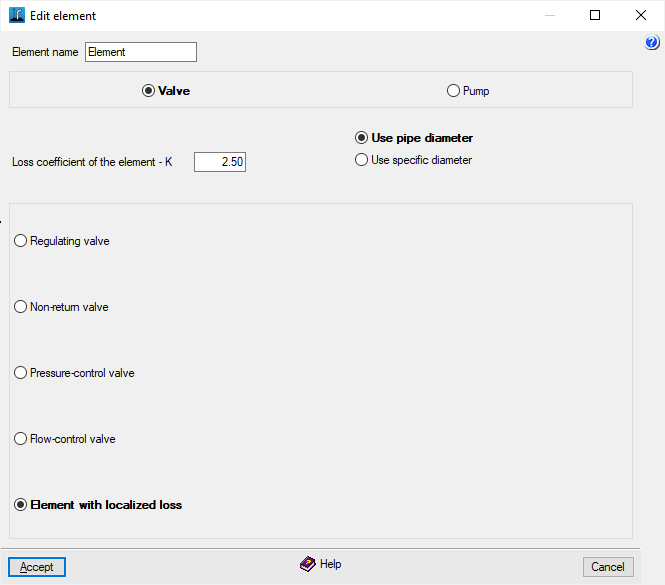

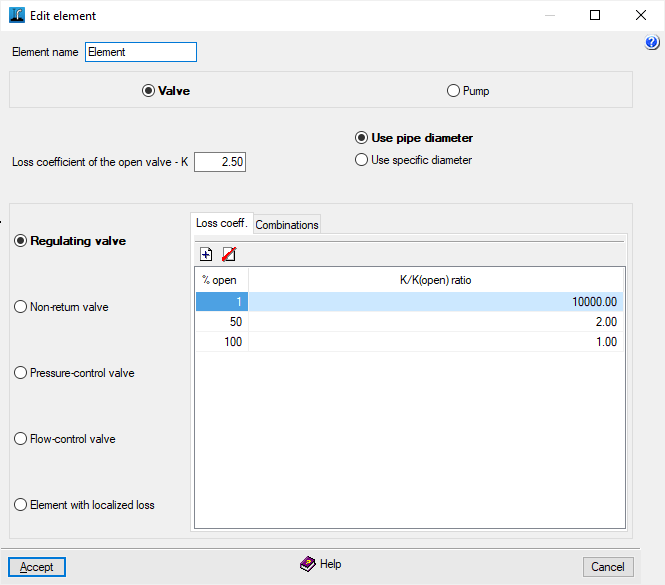

En la ventana "Edición del elemento" es posible configurar los siguientes parámetros:

• Nombre del elemento

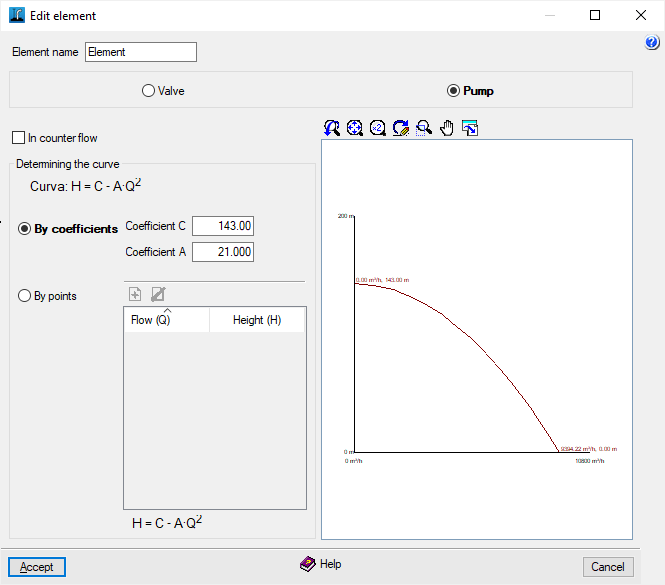

• Tipo de elemento: Válvula / Bomba

Según se introduzcan válvulas o bombas se necesitarán diferentes parámetros:

Edición de válvulas

• Coeficiente de pérdidas para válvula abierta - K / Coeficiente de pérdidas del elemento - K (para "Elemento con pérdidas localizadas")
  Permite definir el coeficiente adimensional para pérdidas locales. Este coeficiente depende del tipo de elemento que se trate (curvas, codos, tes u otros accesorios, válvulas abiertas o parcialmente cerradas). Habitualmente, este término de caída de presión se mide experimentalmente y, sobre todo en el caso de las válvulas, depende del diseño del fabricante. Generalmente, K disminuye al aumentar el diámetro.
• Diámetro utilizado
  Se puede usar por defecto el diámetro de la tubería en la que está instalado el elemento o definir un diámetro particular:
  • Utilizar diámetro de la tubería
  • Utilizar diámetro particular
    • Diámetro interior
• Válvula de regulación
  Válvula que origina pérdidas de carga en la instalación para sus posiciones intermedias, con el objeto de introducir una pérdida de carga en la instalación, variando de esta manera la distribución de presiones en la misma.
  • Pestaña "Coeficiente de pérdidas"
    Tabla de relación de las pérdidas con el grado de apertura de la válvula.
    • % de apertura, Relación K/K(abierta)

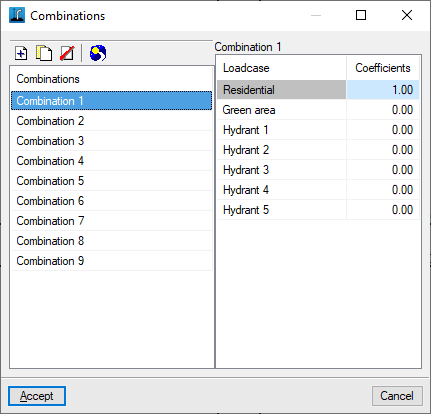

  • Pestaña "Combinaciones"
    Permite definir distintos grados de apertura para cada combinación.
    • Combinaciones, % de apertura
• Válvula antirretorno
  Válvula que solamente permite el paso del agua en un sentido.
  • Está en contrasentido (opcional)
    Permite indicar si el sentido de la válvula es el mismo que el de la tubería en la que se ubica (de origen a extremo) o si está en contrasentido.

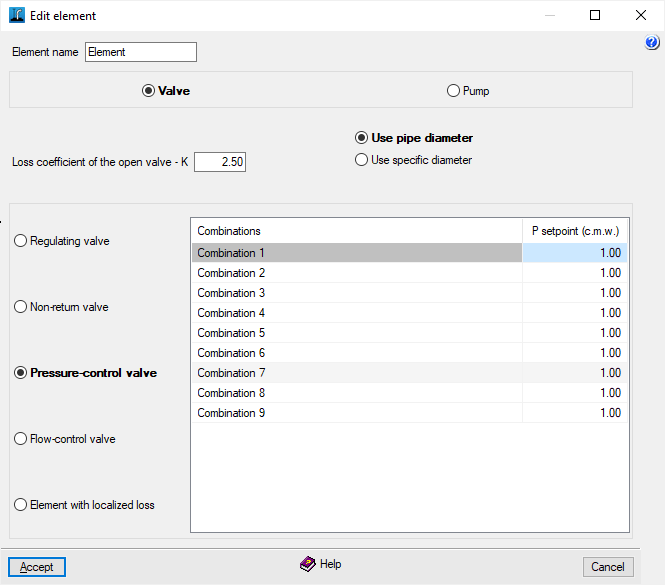

• Válvula de control de presión
  Válvula de regulación pilotada por presión. Controlando su posición de cierre hará que, aguas abajo de la válvula, se alcance la presión de consigna establecida, siempre que la presión aguas arriba sea superior a esta. Se pueden definir diferentes tarados de presión para cada combinación. Si la instalación queda con una presión inferior a la consignada, solamente se introducirán las pérdidas a válvula abierta.
  • Combinaciones, Presión de consigna

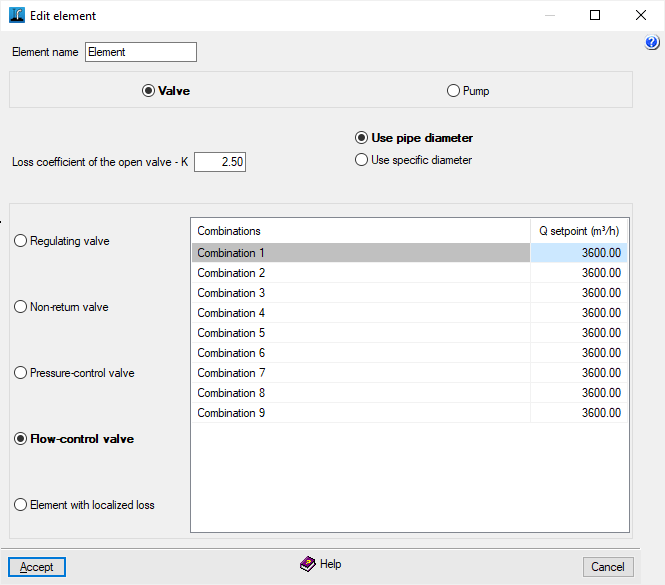

• Válvula de control de caudal
  El funcionamiento es similar a la anterior, pero la consigna es de caudal. Igualmente, se pueden definir distintos tarados de caudal para cada combinación. Si el flujo es menor o igual al consignado, solamente se introducirán las pérdidas a válvula abierta.
  • Combinaciones, Caudal de consigna
• Elemento con pérdidas localizadas
  Permite simular cualquier elemento especial como reducciones, codos, etc. Únicamente requiere el coeficiente adimensional de pérdidas, que vendrá dado en los catálogos de los fabricantes.

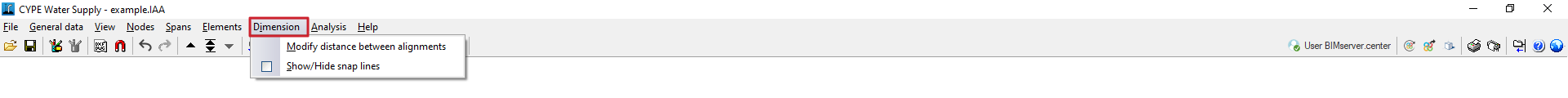

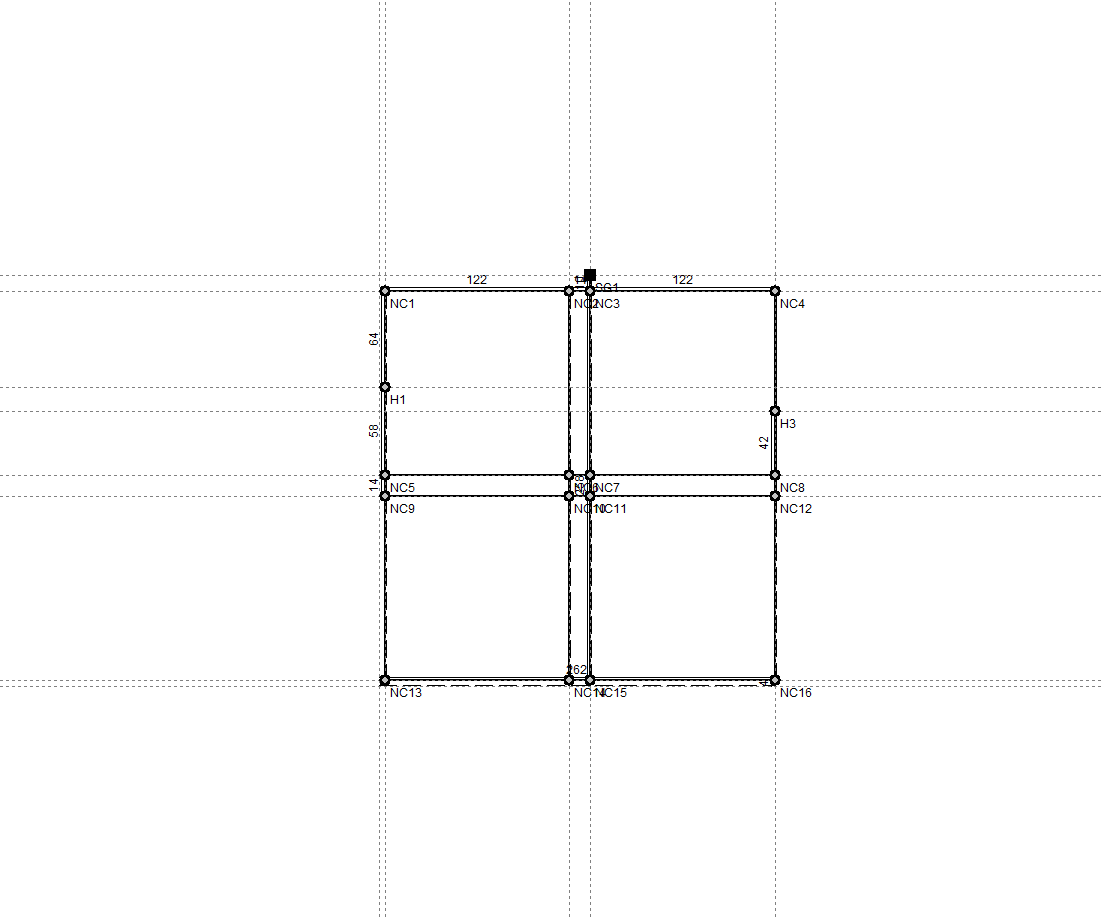

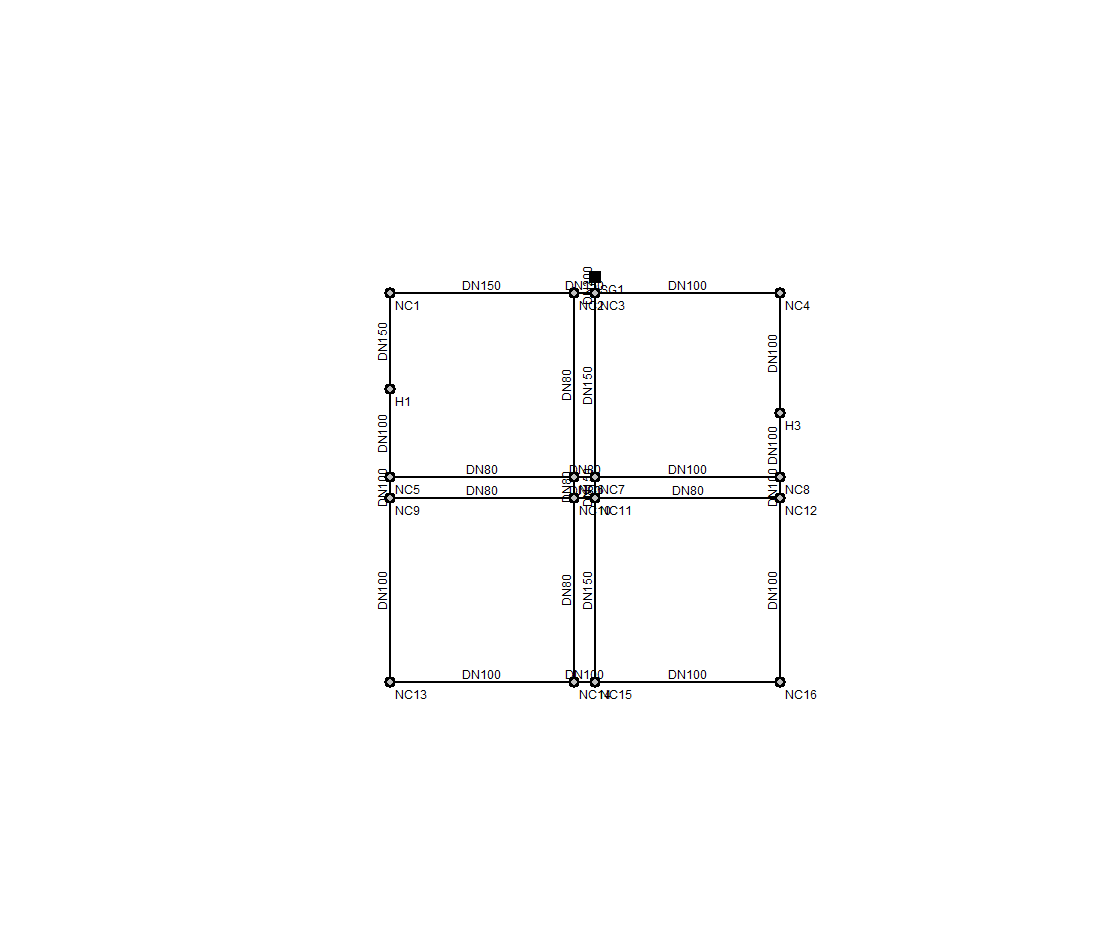

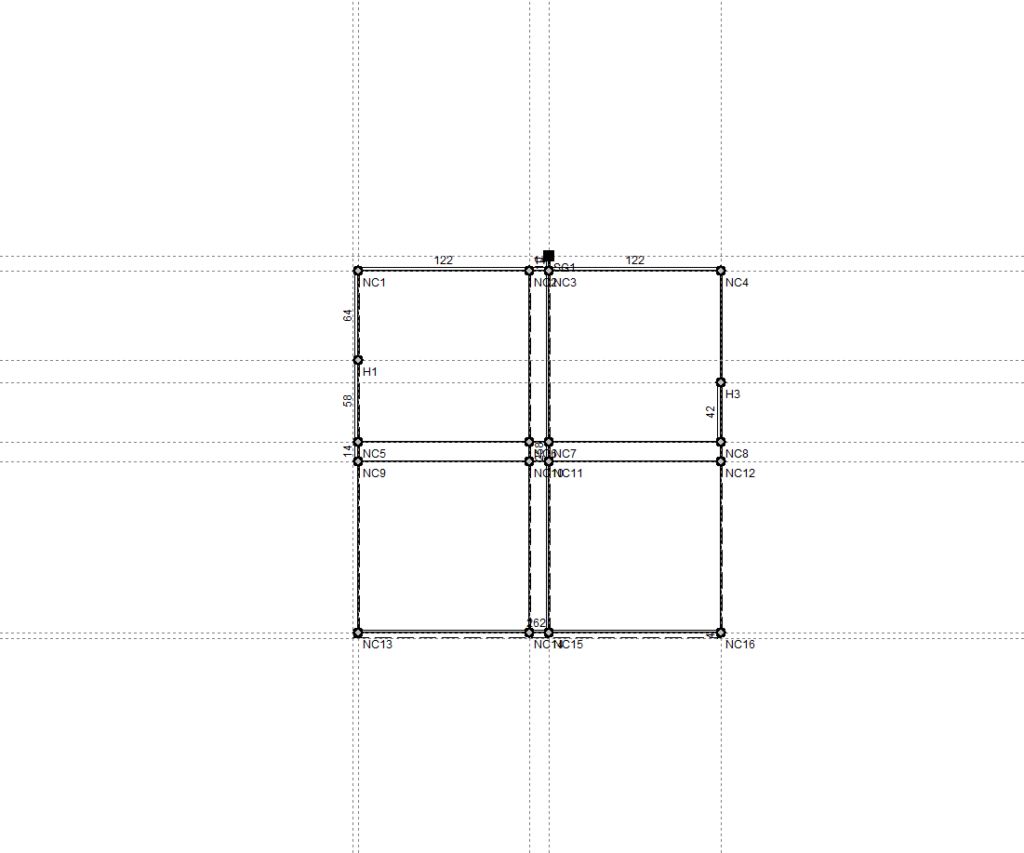

Modificar distancias entre alineaciones

Permite modificar la distancia entre alineaciones de nudos pulsando directamente sobre las cotas que aparecen en pantalla.

• Resultados en tramos
  Permite imprimir el listado de resultados en los tramos. Incluye la siguiente información, que se puede activar o desactivar:
  • Nudo inicial y final (opcional)
  • Longitud (opcional)
  • Diámetro (opcional)
  • Caudal instalado (opcional)
  • Caudal demandado (opcional)
  • Caudal (opcional)
  • Pérdidas en el tramo (opcional)
  • Velocidad (opcional)
  • Comentarios (opcional)
  • Elementos (opcional)
