CYPEPLUMBING

Introducción

CYPEPLUMBING es un programa creado para asistir a los profesionales en el diseño y cálculo de instalaciones de abastecimiento de agua, de evacuación de aguas residuales y pluviales, y de energía solar térmica en cualquier tipo de edificación.

El programa permite importar un modelo geométrico mediante la vinculación a un proyecto de BIMserver.center. Posteriormente, se introducen los elementos de las instalaciones de abastecimiento de agua, de evacuación de aguas y de energía solar térmica en un entorno tridimensional o a través de diferentes vistas 2D, y se configuran los parámetros necesarios para realizar su cálculo, dimensionamiento y comprobación. Se puede verificar el cumplimiento de varias normativas predefinidas o de configuraciones personalizadas de comprobaciones.

Introducción de datos

Modelado libre/con plantillas

• Diseño de la instalación mediante su introducción libre en CYPEPLUMBING.
• Diseño de la instalación en CYPEPLUMBING apoyándose en plantillas DXF-DWG, DWF o imágenes (.jpeg, .jpg, .bmp, .wmf).

Importación de modelos BIM

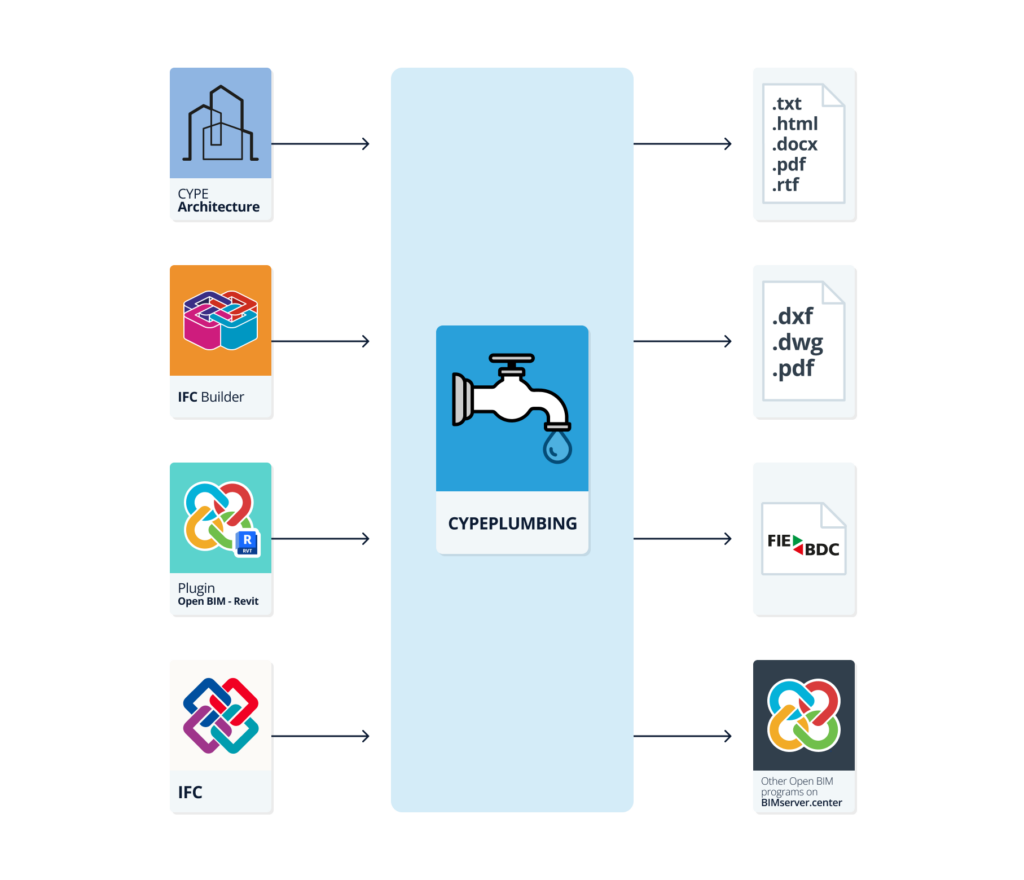

Si se vincula la obra de CYPEPLUMBING a un proyecto BIM de la plataforma BIMserver.center, es posible llevar a cabo las siguientes acciones:

• Importación del modelo con la geometría de un edificio. Esto permite generar los niveles y las vistas en planta del edificio e introducir los elementos de la instalación apoyándose en dicha geometría. Entre las opciones disponibles se encuentran las que se mencionan a continuación.
  • Importación de modelos diseñados en CYPE Architecture.
  • Importación de modelos diseñados en IFC Builder.
  • Importación de modelos en formato IFC con IFC Uploader (generados por programas CAD/BIM como Allplan, Archicad y otros).
  • Importación de modelos diseñados en Autodesk Revit con el Plugin Open BIM - Revit.
  • Importación de modelos diseñados en CYPECAD MEP*
    *Únicamente se importa la geometría de plantas o niveles, no el diseño de las instalaciones de suministro o evacuación de aguas realizado en CYPECAD MEP.
  • Si el modelo arquitectónico está generado por IFC Builder o CYPE Architecture, se pueden importar también las plantillas DXF o DWG que contenga ese modelo, o las que el mismo programa genera (a partir de los elementos constructivos introducidos) cuando se exporta un modelo al proyecto BIM.
• Generación de los consumos y descargas a partir de la información suministrada por programas que permiten modelar el equipamiento sanitario:
  • Generación de consumos y descargas a partir de equipamientos sanitarios de CYPE Architecture.

Salida de datos

• Exportación de listados a los formatos HTML, DOCX, PDF, RTF y TXT.
• Exportación de planos a los formatos DXF, DWG y PDF.
• Exportación del presupuesto al formato FIEBDC-3.
• Exportación de la información generada con CYPEPLUMBING a la plataforma BIMserver.center mediante formatos IFC y glTF. Esto permite que los participantes autorizados del proyecto puedan visualizarla. La información generada por CYPEPLUMBING puede ser utilizada por los siguientes programas BIM de fabricantes para realizar el despiece de la instalación con sus productos:
  • Terrain SDP - Water Systems
    Modelado BIM de instalaciones de abastecimiento de agua Nueva Terrain.
  • Terrain SDP - Sanitary Systems
    Modelado BIM de instalaciones de evacuación de aguas Nueva Terrain.
  • Open BIM aliaxis
    Modelado BIM de instalaciones de evacuación de aguas Aliaxis.

La interfaz de CYPEPLUMBING presenta cuatro solapas en la parte inferior de la ventana principal con entornos de trabajo diferenciados: "Water Systems", "Solar Systems", "Sanitary Systems" y "Layout". Estos entornos son similares a los de otras herramientas de CYPE y cuentan con un sistema de ventanas anclables que pueden personalizarse para adaptar el espacio de trabajo a las necesidades del proyecto.

Solapa "Water Systems"

La solapa "Water Systems" contiene las herramientas que permiten introducir y diseñar instalaciones de abastecimiento de agua.

Esta solapa se organiza, a su vez, en otras tres pestañas ubicadas en la parte superior de la ventana principal:

• Instalación
• Esquemas
• Presupuesto

La introducción de un elemento que lleve asociado un consumo y una descarga en la solapa "Water Systems" implica que en la solapa "Sanitary Systems" se incluya automáticamente la descarga.

Puede encontrar más información sobre estas opciones y prestaciones en la página de información detallada de CYPEPLUMBING. Solapa "Water Systems":

Solapa "Solar Systems"

La solapa "Solar Systems" contiene las herramientas que permiten introducir y diseñar instalaciones de energía solar térmica.

Esta solapa se organiza, a su vez, en otras tres pestañas ubicadas en la parte superior de la ventana principal:

• Instalación
• Esquemas
• Presupuesto

Puede encontrar más información sobre estas opciones y prestaciones en la página de información detallada de CYPEPLUMBING. Solapa "Solar Systems":

Solapa "Sanitary Systems"

La solapa "Sanitary Systems" contiene las herramientas que permiten introducir y diseñar instalaciones de evacuación de aguas residuales y pluviales.

Esta solapa se organiza, a su vez, en otras tres pestañas ubicadas en la parte superior de la ventana principal:

• Instalación
• Esquemas
• Presupuesto

La introducción de un elemento que lleve asociado un consumo y una descarga en la solapa "Sanitary Systems" implica que en la solapa "Water Systems" se incluya automáticamente el consumo.

Puede encontrar más información sobre estas opciones y prestaciones en la página de información detallada de CYPEPLUMBING. Solapa "Sanitary Systems":

Solapa "Layout"

En esta solapa es posible crear planos compuestos por las dos instalaciones (abastecimiento de agua y evacuación de aguas) incluyendo la información gráfica importada de otras aplicaciones. También permite asignar etiquetas específicas de suministro y evacuación de aguas y colocarlas junto con las etiquetas para que el usuario pueda crear en una vista 3D del plano.
