Recintos habitables

Los recintos habitables son recintos interiores destinados a ser usados por personas. En estos recintos se permite definir el caudal de ventilación, la potencia instalada de iluminación, el nivel de ocupación y actividad y la potencia instalada del equipamiento interno.

Cada uno de estos conceptos se puede definir mediante un valor nominal y un perfil de uso, que modifica este valor nominal a lo largo del año mediante la aplicación de un porcentaje. Si no se define un perfil de uso, el valor nominal se considerará de forma constante durante todo el año.

La definición de los recintos habitables pasa por la configuración de los siguientes parámetros:

• Clasificación del recinto: Habitable

• Ventilación (opcional)
  • Perfil de uso (opcional)
• Iluminación (opcional)
  • Potencia instalada de iluminación
  • Fracción radiante
  • Fracción al recinto
  • Perfil de uso (opcional)
• Ocupación (opcional)
  • Nivel de actividad
  • Fracción sensible (opcional)
  • Fracción radiante
  • Perfil de uso (opcional)
• Equipamiento interno
  En esta tabla se pueden añadir entradas de equipamiento interno con las siguientes características:
  • Potencia de diseño
  • Fracción radiante
  • Fracción latente
  • Tipo de vector energético
  • Perfil de uso (opcional)

A la derecha de cada uno de estos conceptos se ofrece un botón asistente que ofrece valores nominales según el uso del recinto y otros parámetros, a partir de la bibliografía indicada.

La definición de los recintos no habitables pasa por la configuración de los siguientes parámetros:

• Clasificación del recinto: No habitable

• Ventilación (opcional)
  • Perfil de uso (opcional)
• Iluminación (opcional)
  • Potencia instalada de iluminación
  • Fracción radiante
  • Fracción al recinto
  • Perfil de uso (opcional)
• Equipamiento interno
  En esta tabla se pueden añadir entradas de equipamiento interno con las siguientes características:
  • Potencia de diseño
  • Fracción radiante
  • Fracción latente
  • Tipo de vector energético
  • Perfil de uso (opcional)

Definición general de elementos constructivos

Al añadir o editar una tipología de elemento constructivo opaco en la biblioteca, se abre una ventana donde es posible gestionar los siguientes aspectos:

• Referencia
  Referencia de la tipología del elemento constructivo.
• Definición por capas / Definición simplificada
  Permite indicar si las características térmicas del elemento se definen introduciendo los datos de cada una de las capas de material que lo componen o a través de una definición simplificada.

En algunos casos está disponible también la posibilidad de importar sistemas constructivos completos desde Open BIM Database:

• Conexión con Open BIM Database
  Permite iniciar sesión en la base de datos Open BIM Database.
• Importación de datos de fabricante
  Permite importar los datos de sistemas constructivos completos de uno de los fabricantes disponibles seleccionando el catálogo y el producto deseado.

De forma adicional, las opciones de la columna derecha de la ventana permiten importar y exportar los datos de la tipología de elemento definida a ficheros en disco.

Opciones específicas en la definición de elementos constructivos opacos

Además, pueden aparecer las siguientes opciones específicas, en función del tipo de elemento seleccionado:

• Opaco / Acristalado (en "Cerramientos")
  Permite indicar si el cerramiento es opaco, definiéndose al igual que el resto de elementos constructivos opacos, o acristalado, en cuyo caso se define introduciendo los datos de la "Fracción opaca" (como la transmitancia solar y el factor solar) y la "Fracción acristalada" (como la transmitancia térmica, la fracción opaca del hueco y la absortividad), además de la "Permeabilidad al aire para una presión de referencia a 100 Pa", tal y como se realiza en los huecos acristalados. Esta última opción permite simular muros cortina.
• Coeficiente de absorción (en "Cerramientos", "Tabiquería", "Forjados entre pisos" y "Cubiertas")
  El coeficiente de absorción fluctúa entre 0 y 1. Se indica un único valor del coeficiente de absorción del elemento constructivo, que debe corresponder a la capa externa (sobre la que incide la radiación solar). Es posible importar el valor con el asistente disponible a la derecha:
  • Importar coeficiente de absorción
    El valor de este coeficiente es más bajo en superficies claras, y más alto en superficies oscuras.
• Medianera (opcional) (en "Cerramientos")
  Permite indicar que el cerramiento es una medianera, en lugar de una fachada. De esta forma, se consideran las condiciones de temperatura del ambiente exterior, sin exposición al sol ni al viento (cerramiento límite de zona). Si se desea considerar completamente adiabático, es decir, que no haya transmisión de calor a través de este elemento, se marca la siguiente opción:
  • Adiabático (opcional)
• Conductividad térmica del terreno (en "Muros en contacto con el terreno" y en "Suelos en contacto con el terreno")
  La conductividad del terreno varía según su tipo. Es posible importar el valor con el asistente disponible a la derecha:
  • Importar la conductividad térmica en función del tipo de terreno
    Los valores más bajos corresponden a las gravas y a los limos; las arenas proporcionan valores intermedios, mientras que la roca proporciona valores más altos.

Categorías de huecos

Los huecos del edificio se clasifican en las siguientes categorías dentro de la biblioteca:

• Puertas. Son huecos enteramente opacos.
• Huecos acristalados. Son huecos translúcidos colocados en los cerramientos verticales, como las ventanas y las puertas acristaladas.
• Lucernarios. Son huecos translúcidos colocados en los cerramientos horizontales.

Además, es posible definir cerramientos acristalados con la siguiente opción, que se comportan de forma similar a los huecos acristalados:

• Cerramientos (opción "Acristalado"). Se trata de cerramientos translúcidos verticales en contacto con el ambiente exterior, como las fachadas de muro cortina.

Definición de puertas

En las tipologías de puertas se exige la definición de los siguientes parámetros:

• Referencia
• Descripción
• Transmitancia térmica (U)
  Transmitancia térmica de la puerta.
• Coeficiente de absorción
  El coeficiente de absorción fluctúa entre 0 y 1. Es posible importar el valor con el asistente disponible a la derecha:
  • Importar coeficiente de absorción
    El valor de este coeficiente es más bajo en superficies claras, y más alto en superficies oscuras.

Definición de huecos acristalados y lucernarios

En las tipologías de huecos acristalados y lucernarios se exige la definición de los siguientes parámetros:

• Permeabilidad al aire para una presión de referencia de 100 Pa. Este valor se utiliza en el cálculo de las infiltraciones y viene dado por la clase de la carpintería. Se pueden importar valores usuales utilizando el asistente a la derecha.

La definición del resto de parámetros del hueco se realiza en las siguientes pestañas:

Pestaña "Fracción acristalada"

Permite especificar el coeficiente de transmisión de calor (valor U) y el factor solar del hueco. Si se activa la pestaña "Fracción opaca", los valores indicados en este panel se aplicarán únicamente a la fracción acristalada del hueco. Si no, afectarán a la geometría completa del hueco.

• Conexión con Open BIM Database
  Permite iniciar sesión en la base de datos Open BIM Database.
• Importación de datos de fabricante
  Permite importar los datos del acristalamiento de uno de los fabricantes disponibles seleccionando el catálogo y el producto deseado.
• Transmitancia térmica (U)
  Transmitancia térmica de la fracción acristalada.
• Factor solar
  Factor solar del acristalamiento o proporción de radiación solar que deja pasar el acristalamiento, en tanto por uno. Cuanto más bajo es este factor, menor es la entrada de radiación solar al interior.

Pestaña "Fracción opaca" (opcional)

Permite especificar la fracción opaca o fracción de marco del hueco y sus propiedades térmicas, así como la existencia de puentes térmicos debidos al acoplamiento entre las distintas partes que forman el hueco, que se definen por su longitud y su transmitancia térmica lineal.

• Transmitancia térmica (U)
  Transmitancia térmica de la fracción opaca.
• Fracción opaca del hueco
  Proporción del hueco en tanto por uno ocupado por la parte opaca (marco o carpintería).
• Absortividad
  Coeficiente de absorción de la radiación incidente sobre el marco.
• Acoplamiento entre marco y acristalamiento (opcional)
  Activando esta casilla se declara la existencia de puentes térmicos debidos al acoplamiento entre el marco y el acristalamiento.
  • Longitud
    Longitud de los puentes térmicos existentes entre el acristalamiento y el marco.
  • Transmitancia térmica lineal
    Transmitancia térmica lineal de los puentes térmicos entre el marco y el acristalamiento. A la derecha, se ofrece un asistente para determinar este parámetro con valores de la norma EN ISO 10077-1.
• Acoplamiento entre marco y paneles opacos o cajón de persiana (opcional)
  Activando esta casilla se declara la existencia de puentes térmicos debidos al acoplamiento entre el marco y los paneles opacos o el cajón de persiana.
  • Longitud
    Longitud de los puentes térmicos entre el marco y los paneles opacos o el cajón de persiana.
  • Transmitancia térmica lineal
    Transmitancia térmica lineal de los puentes térmicos entre el marco y los paneles opacos o el cajón de persiana.

Pestaña "Accesorios"

Permite añadir accesorios de protección solar exteriores (persianas) o interiores (cortinas) y definir su activación.

• Con accesorios de protección solar (opcional)
  • Nombre
  • Tipo (Persiana interior / Persiana exterior)
  • Coeficiente de transmisión solar
    Proporción de radiación solar que permite pasar el accesorio, en tanto por uno.
  • Espesor
  • Conductividad
  • Tipo de control del sombreamiento
    • Siempre activo
      Permite considerar que el sombreamiento definido está siempre activo en todas las horas del año.
    • Siempre desactivado
      Permite considerar que el sombreamiento definido está siempre desactivado.
    • Activo si lo permite el perfil
      Permite crear y editar un perfil de uso horario, diario, semanal o mensual que indica de forma detallada los momentos en los que el sombreamiento está activo o no.
      • Perfil de uso
    • Activo si se supera la radiación solar incidente máxima en la ventana
      Permite definir un valor de radiación solar máxima, a partir de la cual se considerará activo el sombreamiento.
      • Radiación solar máxima

Pestaña "Elementos de sombra"

Los elementos de sombra permiten simular el efecto de salientes de fachada como los retranqueos, los voladizos sobre la ventana o las proyecciones laterales que producen sombreamiento sobre el hueco, en caso de que no hayan sido definidos en el modelo geométrico y recogidos en el árbol de elementos del edificio o introducidos en el mismo.

• Voladizo (proyección horizontal) (opcional)
  • Profundidad de la proyección del voladizo (PH)
  • Distancia al borde superior del hueco (RH)
  • Ángulo
• Lateral izquierdo (proyección vertical) (opcional)
  • Profundidad de la proyección del lateral (PV)
  • Distancia al borde lateral del hueco (RW)
• Lateral derecho (proyección vertical) (opcional)
  • Profundidad de la proyección del lateral (PV)
  • Distancia al borde lateral del hueco (RW)

El programa muestra un esquema genérico en la parte inferior con la disposición del hueco y los posibles elementos de sombra que ayuda en la definición de sus parámetros.

Pestaña "Puentes térmicos planos"

Los puentes térmicos planos permiten definir los elementos constructivos que componen las superficies planas que rodean el hueco, si su caracterización difiere del elemento constructivo donde se sitúa el hueco y con el fin de tener en cuenta la transmisión de calor a través de los mismos.

Los puentes térmicos planos disponibles son:

• Dintel (opcional)
• Caja de persiana (opcional)
• Jambas (opcional)
• Alféizar (opcional)
• Nicho (opcional)

El programa muestra un esquema genérico en la parte derecha con la representación del hueco y los posibles puentes térmicos planos que ayuda a comprender su disposición.

En cada uno de ellos, se debe definir el valor de su ancho. Este ancho, junto con otros datos como el ancho o la altura del hueco, proporcionará la superficie del puente térmico plano. En el caso de los nichos u hornacinas, el puente térmico plano se extiende desde el suelo hasta el hueco.

• ISO 10211
  Permite determinar la transmitancia térmica de los puentes térmicos lineales mediante un análisis por elementos finitos basado en la norma EN ISO 10211. Este método es equivalente al utilizado por programas independientes como CYPETHERM BRIDGES. El programa muestra un asistente con las siguientes pestañas:
  • Acerca de...
    Texto informativo sobre el método de cálculo empleado y su implementación en el programa.
  • Tipología
    Selección de la tipología de puente térmico.
  • Modelo
    Detalle del modelo del puente térmico mediante la definición de las capas de material situadas en cada una de las posiciones indicadas en el gráfico.
  • Listado
    Informe de cálculo de la transmitancia térmica lineal del puente térmico mediante el análisis por elementos finitos planteado en la norma indicada.

Nueva zona

Para añadir una nueva zona térmica se debe seleccionar alguna zona existente en el esquema del edificio y pulsar el botón de la barra de herramientas "Nueva zona". Aquí aparece una ventana emergente con el panel de edición de la zona. Al hacer clic en "Aceptar", se mostrará la nueva zona vacía en el esquema del edificio.

Nuevo recinto

Dado que los recintos del edificio y sus elementos constructivos se importan del modelo BIM, habitualmente no será necesario crear nuevos recintos, si bien el programa dispone de una función para ello. Para añadir un nuevo recinto a la zona se debe seleccionar el apartado "Recintos" dentro de la zona en el esquema del edificio y pulsar el botón de la barra de herramientas "Nuevo recinto". Esto abre una ventana emergente con el panel de edición del recinto. Al hacer clic en "Aceptar" aparecerá el nuevo recinto vacío en el esquema del edificio.

• Los botones "Desplazar hacia arriba" y "Desplazar hacia abajo" permiten reordenar los elementos del esquema, incluyendo las zonas y los recintos. Estas herramientas permiten también desplazar un recinto de una zona térmica a otra.

• El botón "Edición múltiple" ofrece un asistente para editar, de una sola vez, las propiedades de los distintos tipos de elementos del edificio. Entre sus funcionalidades se encuentra la posibilidad de asignar los "Recintos" a las distintas zonas y de modificar su tipo de biblioteca. Para ello, se seleccionan los elementos a los que se desea aplicar las propiedades indicadas en la columna "Selección", se pulsa sobre las opciones de asignación de "Zona" o "Tipo", y se acepta la ventana.

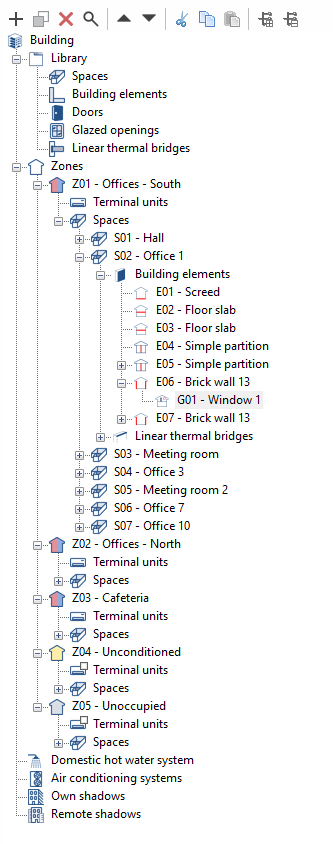

Al seleccionar una zona térmica en el esquema en árbol del panel lateral izquierdo de la pestaña "Edificio", se ilumina en el visor del modelo 3D y se muestra en el área principal el panel "Zona", donde se definen las siguientes propiedades de la zona:

• Referencia
  La referencia numerada de la zona es automática y depende de su posición en el esquema.

• Nombre
  Nombre de la zona. Este parámetro es directamente editable.

• Clasificación de la zona (Habitable / No habitable / No definido)
  Todos los recintos incluidos en la zona deben ser del mismo tipo (habitable o no habitable) que el escogido en este desplegable. En el esquema en árbol, una zona clasificada como no habitable o sin definir se mostrará con un símbolo de color gris. Una zona clasificada como habitable tendrá un símbolo de color en función de sus condiciones operacionales: amarillo si no se ha definido una temperatura de consigna (zona habitable no acondicionada), rojo si se define una temperatura de consigna de calefacción y azul si se define una temperatura de consigna de refrigeración.

Sección "Condiciones operacionales y confort interior"

Permite definir las condiciones operacionales y las temperaturas de confort de la zona térmica. Todos los recintos incluidos en la zona comparten estas condiciones.

• Calefacción (opcional)
  Permite definir la temperatura de consigna de calefacción de la zona mediante un perfil horario.
• Refrigeración (opcional)
  Permite definir la temperatura de consigna de refrigeración de la zona mediante un perfil horario.

• Edición de propiedades avanzadas
  Mediante el botón de edición disponible a la derecha de la sección se pueden definir una temperatura máxima y una temperatura mínima de confort interior. Estos valores de temperatura se utilizan en el listado "Confort interior" para realizar comparaciones con la temperatura interior de la zona. Estas temperaturas de confort no intervienen en la simulación con EnergyPlus™.
  • Temperatura máxima de confort interior (opcional)
  • Temperatura mínima de confort interior (opcional)

Sección "Condensaciones"

En esta sección se definen los parámetros del ambiente interior para calcular la comprobación de la existencia de condensaciones superficiales e intersticiales, si se ha activado esta opción en "Parámetros generales".

• Edición de propiedades avanzadas
  Mediante el botón de edición disponible a la derecha de la sección se pueden definir los siguientes parámetros:
  • Humedad relativa interior
  • Humedad crítica superficial
  • Temperatura del ambiente interior durante los meses de invierno
  • Temperatura del ambiente interior durante los meses de verano
  • Período de calefacción (número de días por mes)
  • Período de refrigeración (número de días por mes)
• Diagrama psicrométrico
  Muestra los puntos de temperatura y humedad del aire interior (color rojo) definidos en esta sección, y del aire exterior definido en el panel "Datos del emplazamiento".

• Referencia
  La referencia numerada del recinto es automática y depende de su posición en el esquema.

• Nombre
  Nombre del recinto. Este parámetro es directamente editable.

• Biblioteca
  Selección de la tipología de recinto en el desplegable a partir de las disponibles en la "Biblioteca". El programa ofrece la posibilidad de crear, editar o gestionar directamente las bibliotecas de tipologías de recintos con las opciones a la derecha del desplegable.

• Área
  Área del recinto. Este valor se utiliza para realizar el cómputo de los resultados de la simulación por unidad de superficie. Se permite definir recintos sin superficie de forjado ("Área" igual a 0), siempre y cuando al menos un recinto de la misma zona térmica tenga un valor de "Área" mayor que 0.

• Volumen entre el suelo y el falso techo
  Volumen del recinto. El espacio entre el suelo y el falso techo.

• Sección "Iluminación"
  Se permite definir un valor individualizado de potencia instalada de iluminación para cada recinto. Si se marca esta opción, el valor definido sustituirá al de la tipología de biblioteca correspondiente. Esta opción solamente estará disponible si la tipología de recinto escogida en "Biblioteca" tiene definida una carga de iluminación (casilla "Iluminación" activada). Este dato puede importarse a partir de la información del modelo BIM.
  • Potencia instalada de iluminación (opcional)

Definición de sistemas de ACS

La definición de los sistemas de ACS depende de la opción escogida en la sección "Demanda diaria de ACS", dentro de "Parámetros generales", en la barra de herramientas superior de la pestaña "Edificio".

Definición de un único sistema de ACS para todo el edificio

Si se ha escogido "Demanda total del edificio", se permite definir un único sistema de ACS que atienda a esta demanda.

Después, para definir el sistema de ACS, se debe seleccionar en el esquema del edificio "Sistemas de ACS" y añadir los equipos de producción y los acumuladores en el panel "Sistemas" que aparece en el área principal.

Definición de múltiples sistemas de ACS que atienden una o varias zonas térmicas

Si se ha escogido "Demanda por zona térmica", se permite definir más de un sistema y seleccionar las zonas atendidas por cada uno.

Después, para añadir un nuevo sistema de ACS se debe seleccionar en el esquema del edificio "Sistemas de ACS" y pulsar el botón "Nuevo sistema de ACS" del bloque "Sistemas de ACS" de la barra de herramientas superior.

Se pueden seleccionar cada uno de los sistemas de ACS creados en el esquema en árbol de la izquierda para modificar sus propiedades en el área de visualización y edición principal.

Definición de sistemas mediante el asistente

Los sistemas de ACS también pueden definirse junto con los sistemas de climatización mediante la utilización del "Asistente" disponible en el bloque "Sistemas de climatización" de la barra de herramientas superior.

Equipos de producción

La sección "Equipos de producción" ofrece una lista que contiene la definición de los equipos que abastecen la demanda de ACS asignada al sistema.

Los equipos de producción de ACS exigen la definición del siguiente parámetro:

• Porcentaje de la demanda de ACS cubierto
  Se debe especificar la parte de dicha demanda cubierta por cada equipo. El conjunto de equipos de producción definidos en el sistema debe cubrir la totalidad de la demanda de ACS; esto es, la suma de los porcentajes debe ser 100%.

Después, se debe seleccionar el tipo de equipo de producción de ACS entre los siguientes:

Equipo genérico

Permite simular cualquier equipo de producción de ACS a partir del vector energético que utiliza y su rendimiento medio estacional.

• Equipo de producción
  • Descripción
  • Tipo de vector energético (Electricidad / Gas natural / Gasóleo C / GLP / Carbón / Biomasa / Biomasa densificada (pellets))
  • Potencia nominal
    Este dato no interviene en la simulación energética y se utiliza únicamente para la redacción de los listados de resultados.
  • Rendimiento medio estacional
    Se ofrece un asistente para calcular el rendimiento medio estacional de calderas de combustión, según la norma UNE-EN 15378. Esto puede hacerse:
    • Valor por defecto
      Permite importar el "Rendimiento estacional por defecto" en función del "Combustible, antigüedad y tipo de caldera" seleccionado (Tabla B.3 UNE-EN 15378).
    • Método de los ciclos de la caldera
      Permite utilizar el método de los ciclos de la caldera (Anexo N UNE-EN 15378), que calcula el rendimiento estacional mediante una estimación más precisa si se disponen de datos técnicos y de consumo del equipo:
      • Potencia de combustión
      • Rendimiento de la combustión
        En instalaciones existentes, este dato se obtiene de un análisis de combustión realizado durante la inspección periódica de la caldera. Si no se dispone de este dato, se puede utilizar el valor de rendimiento de la caldera, lo que proporcionará resultados conservadores.
      • Tipo de aislamiento de la caldera (Bien aislada, caldera nueva de alto rendimiento / Bien aislada y mantenida / Caldera antigua con aislamiento medio / Caldera antigua con mal aislamiento / Sin aislamiento)
      • Factor de pérdidas por la chimenea con el quemador apagado
        Este valor puede importarse con el asistente a la derecha en función del tipo de caldera y de su instalación.
      • Carga media real
        Este valor puede ser definido directamente u obtenerse a partir del método de consumo de combustible.
        • Valor definido
        • Método de consumo de combustible
          • Consumo de combustible
            El consumo real de combustible se debe expresar en las mismas unidades (volumétricas o másicas) en las que se exprese su poder calorífico.
          • Poder calorífico del combustible
            Se indica el poder calorífico inferior o superior del combustible, en función del valor utilizado para expresar la potencia de combustión. Se debe expresar en las mismas unidades (volumétricas o másicas) en las que se exprese el consumo de combustible.
          • Tiempo de funcionamiento de la caldera
            El tiempo de funcionamiento es el número de horas durante las cuales la caldera ha estado a disposición de servicio, durante el período de tiempo al que se refiere el consumo de combustible.

Opcionalmente, se pueden definir las características de un acumulador integrado o asociado al equipo de producción. Las pérdidas asociadas a la acumulación serán asignadas a este equipo (y no al conjunto de equipos del sistema) y cubiertas por el mismo. Esta opción permite definir equipos como el termo eléctrico.

Los datos exigidos en los acumuladores asociados a los equipos de producción son los siguientes:

• Acumulador (opcional)
  • Coeficiente global de pérdidas, UA
    Se ofrece un asistente para calcular el valor UA del acumulador a partir de las características de su aislamiento, según el documento del IDAE "Guía técnica: Diseño y cálculo del aislamiento térmico de conducciones, aparatos y equipos".
    • Capacidad
      Volumen del acumulador.
    • Diámetro exterior
      Diámetro exterior del acumulador.
    • Espesor del aislamiento
      Espesor del aislamiento en la carcasa del acumulador.
    • Conductividad térmica del aislamiento
      Este valor se puede importar a partir del material seleccionado en el asistente a la derecha.
  • Temperatura media de acumulación
    Temperatura media del agua acumulada en el equipo.
  • Temperatura ambiente
    Temperatura ambiente media del local donde está instalado el acumulador de ACS.

Equipos de fabricantes: aerotermia, bomba de calor para ACS, geotermia

Las opciones "Aerotermia", "Bomba de calor para ACS" y "Geotermia" permiten utilizar este tipo de equipos para cubrir la demanda de ACS y ofrecen, bajo los logos de distintos fabricantes, la posibilidad de seleccionar los equipos de sus catálogos comerciales. Las características de estos equipos se encuentran completamente definidas dentro del programa a partir de los datos proporcionados por los fabricantes.

Las opciones disponibles en sus paneles de edición son las siguientes:

• Conexión con Open BIM Database
  Permite iniciar sesión en la base de datos Open BIM Database.
• Selección de fabricante
  Permite seleccionar el fabricante deseado.
• Importación de datos de fabricante
  Este botón, situado en la parte derecha de la ventana, permite importar los datos de los equipos de uno de los fabricantes disponibles seleccionando el catálogo y el producto deseado.

Red de distribución

La sección "Red de distribución" permite definir las pérdidas por distribución y recirculación asociadas al sistema de ACS, con el fin de contabilizarlas en el cálculo de la demanda energética para ACS:

• Pérdidas por distribución y recirculación
  Se permite definir estas pérdidas como un valor constante en W, o bien como un porcentaje de la demanda energética de ACS de las zonas a las que atiende el sistema de ACS.

Zonas atendidas

La sección "Zonas atendidas" aparece en los sistemas de ACS si se ha escogido "Demanda por zona térmica" en los "Parámetros generales" y permite seleccionar las zonas térmicas atendidas por el sistema de ACS seleccionado.

Edición múltiple

El botón "Edición múltiple" ofrece un asistente para editar, de una sola vez, las propiedades de los distintos tipos de elementos del edificio.

Se permite borrar y modificar las propiedades de las zonas térmicas, mover los recintos y editar su tipo, mover las unidades terminales y modificar las propiedades de algunos de los elementos de la biblioteca. El asistente actuará únicamente sobre los elementos de cada tipo seleccionados a la izquierda de la ventana.

Para ello, se utilizan las opciones disponibles en los paneles "Zonas", "Recintos", "Unidades terminales" y "Biblioteca", que se describen a continuación:

Zonas

Permite borrar y modificar las propiedades de las zonas térmicas:

• La opción "Borrar", a la izquierda, permite suprimir la zona térmica seleccionada.
• Para modificar las propiedades de una o varias zonas térmicas simultáneamente, se deben seleccionar las zonas en el panel lateral izquierdo. Luego, a la derecha, se deben indicar las propiedades que se desean asignar a dichas zonas.

Al aceptar, las zonas verán modificadas sus propiedades o serán suprimidas.

Recintos

Permite mover los recintos de zona y editar su tipo:

• Para mover los recintos de zona, se deben seleccionar los recintos marcándolos en la columna izquierda. Después, se debe pulsar sobre la opción "Zona" y elegir la zona a la que serán asignados.
• Para editar el tipo de los recintos, se deben seleccionar los recintos marcándolos en la columna izquierda. Después, se debe pulsar sobre la opción "Tipo" y elegir el tipo de recinto que se les desea asignar.

Al aceptar, los recintos se moverán a la zona indicada y verán modificada su asignación de tipo.

Unidades terminales

Permite mover las unidades terminales de zona o borrarlas:

• Para mover las unidades terminales de zona, se deben seleccionar las unidades terminales marcándolas en la columna izquierda. Después, se debe pulsar sobre la opción "Zona" y elegir la zona a la que serán asignadas.
• La opción "Borrar" permite suprimir la unidad terminal seleccionada.

Al aceptar, las unidades terminales se moverán a la zona indicada o serán suprimidas.

Biblioteca

Permite modificar las propiedades de algunos de los elementos de la biblioteca como "Recintos", "Puertas", "Huecos acristalados" o "Lucernarios":

• Para modificar las propiedades de los elementos, se deben seleccionar las tipologías que se desean modificar marcándolas en la columna izquierda. Después, se indican a la derecha las propiedades que se van a asignar a dichas tipologías de elementos.

Al aceptar, las tipologías de elementos seleccionados verán modificadas sus propiedades.

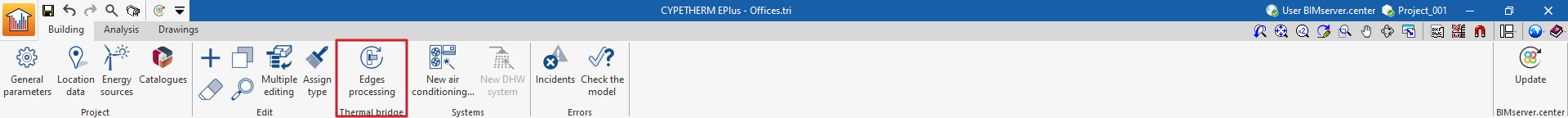

Definición manual del coeficiente de transmisión térmica lineal

Al pulsar sobre el botón de edición disponible en este apartado, se abre la ventana "Definición manual del coeficiente de transmisión térmica lineal", donde se presentan las tipologías de puentes térmicos asociadas a la norma seleccionada.

Compartir

Una vez realizada la simulación energética, es posible exportar los resultados de la simulación a la plataforma para compartirlos con el equipo del proyecto BIM vinculado. Esta acción permite consolidar el proyecto del edificio, añadiendo información al mismo.

Para compartir los resultados de CYPETHERM EPlus e incluirlos junto al modelo BIM vinculado, se utilizan la opción "Compartir", disponible en el bloque "BIMserver.center" de la barra de herramientas de la pestaña "Simulación energética".

El programa permite introducir un nombre y una descripción para la aportación generada por la aplicación:

• Nombre
• Descripción
• Guardar una copia de la obra
  Si se activa esta opción, se guardará un fichero comprimido en formato CYP con la información del modelo en el momento de la exportación. Esta copia de seguridad se guarda en una carpeta con el nombre de la obra y la extensión _bak situada en la ruta donde esté alojada la obra (por defecto, C:\CYPE Ingenieros\Proyectos\CYPETHERM EPlus\nombreobra_bak ). Cada vez que se utiliza la opción "Compartir" marcando esta opción, se generará un nuevo fichero de seguridad en formato CYP en esta carpeta.
