El Proyecto Singular Estratégico BALI (Building Acoustics for Living) “Sistemas y Edificios Acústicamente Eficientes y Saludables”, está financiado por el Ministerio de Ciencia e Innovación (MICINN) y el Fondo Europeo de Desarrollo Regional (FEDER), dentro del programa Proyectos Singulares Estratégicos.
CYPE Ingenieros ha participado en el PSE BALI, bajo el liderato de Fomento Construcciones y Contratas (FCC) y junto al resto de miembros del consorcio, en el objetivo común de la investigación y desarrollo de nuevos productos y sistemas de altas prestaciones acústicas que tengan aplicación directa y específica en la construcción de edificios, así como en su diseño integral.
- Qué es el PSE BALI
- Cambios en el programa CYPECAD MEP a raíz de la participación de CYPE en el PSE BALI
- Cálculo acústico
- Elementos constructivos
- Aislamiento y Climatización
- Versiones de CYPECAD MEP
- Otras prestaciones
Qué es el PSE BALI
El Proyecto Singular Estratégico BALI (Building Acoustics for Living) “Sistemas y Edificios Acústicamente Eficientes y Saludables”, está financiado por el Ministerio de Ciencia e Innovación (MICINN) y el Fondo Europeo de Desarrollo Regional (FEDER), dentro del programa Proyectos Singulares Estratégicos.
Se trata de un proyecto planteado a 3 años, iniciado en 2009, que puede presumir de nutrirse y beneficiarse de las experiencias, del "know how", y de los recursos de un consorcio multidisciplinar de empresas industriales (promotoras y constructoras, fabricantes de productos, estudios de arquitectura, etc.) y centros de Investigación, todos ellos relacionados con los diferentes subsectores implicados y liderados de la mano de Fomento Construcciones y Contratas (FCC) y con el apoyo tecnológico de Tecnalia y la consultora Prointem.
Entre los Participantes Industriales figuran FCC, Grupo Ortiz, EMVS (Empresa Municipal de la Vivienda y Suelo de Madrid), Hispalyt, Indagsa, Preinco, Grupo Saint-Gobain, Estrumaher, Tecair, Espinet-Ubach, CYPE Ingenieros e Idec.
Como Universidades y Centros Tecnológicos participan el Instituto Eduardo Torroja de la Construcción IETcc, Cidemco-Tecnalia, Labein-Tecnalia, Fatronik-Tecnalia, UPM Grupo Tise, Universidad San Pablo CEU, Intromac y Aitemin.
Cambios en el programa CYPECAD MEP a raíz de la participación de CYPE en el PSE BALI
CYPE Ingenieros ha participado en el PSE BALI, bajo el liderato de FCC y junto al resto de miembros del consorcio, en el objetivo común de la investigación y desarrollo de nuevos productos y sistemas de altas prestaciones acústicas que tengan aplicación directa y específica en la construcción de edificios, así como en su diseño integral.
CYPE, como líder industrial del Subproyecto 6 "Demostrador Virtual", ha aportado su software de cálculo acústico en edificios para desarrollar una herramienta software capaz de integrar las soluciones constructivas novedosas y acústicamente eficientes fruto de la investigación del resto de subproyectos del PSE BALI, haciéndolas accesibles para el proyectista y caracterizándolas adecuadamente para su correcto uso y cálculo en el programa CYPECAD MEP.
En concreto, las novedades de CYPECAD MEP relacionadas con la participación de CYPE en el PSE BALI son:
Cálculo acústico
Se han modificado, revisado y validado numerosos algoritmos internos relativos al módulo de cálculo acústico (para la justificación de CTE DB HR y la comprobación del cumplimiento de la Ley 37/2003, del Ruido) incorporando un mayor número de uniones entre elementos constructivos, adaptando el cálculo a soluciones constructivas no convencionales, y, en resumen, elevando las competencias del mismo al estado del arte actual de la acústica edificatoria.
Elementos constructivos
Como resultado de las investigaciones realizadas en el Subproyecto 2 "Envolvente opaca", por parte de los miembros del consorcio, se integran en el programa nuevas tipologías de fachada de altas prestaciones acústicas, adecuadamente caracterizadas y listas para su uso en el diseño del edificio. La información relativa a estos sistemas constructivos novedosos incorporados al programa es fruto de los trabajos de investigación realizados en el marco de este Proyecto BALI y, por tanto, corresponde a productos y sistemas que son propiedad exclusiva de entidades participantes en dicho Proyecto.
Aislamiento y Climatización
Fruto de las investigaciones realizadas en el Subproyecto 4 "I+D de Productos y Sistemas para Instalaciones de Edificios Acústicamente Saludables", se han validado los métodos de la norma de cálculo EN 12354-5 para la estimación de la atenuación sonora producida en las redes de climatización, concluyendo en el desarrollo de un módulo de cálculo que toma los resultados de la solapa Climatización y calcula, en la solapa Aislamiento la inmisión sonora producida por las redes de conductos del sistema de climatización, de manera transparente y automática para el usuario. De este modo, se proporciona al usuario una herramienta válida para la optimización del factor acústico de estas instalaciones que comprueba el cumplimiento de los objetivos de calidad acústica marcados en la Ley 37/2003, del Ruido, y sus desarrollos posteriores.
En la solapa de Aislamiento aparece una capa nueva para mostrar u ocultar la red de conductos de "Climatización", y cuando ésta aparece correctamente dimensionada (cuando los conductos muestran sus tamaños reales, con los codos, derivaciones, ensanches que procedan), al calcular en "Aislamiento" se procesa también el nivel de inmisión sonora producido en cada recinto por cada una de las aberturas del sistema de climatización.

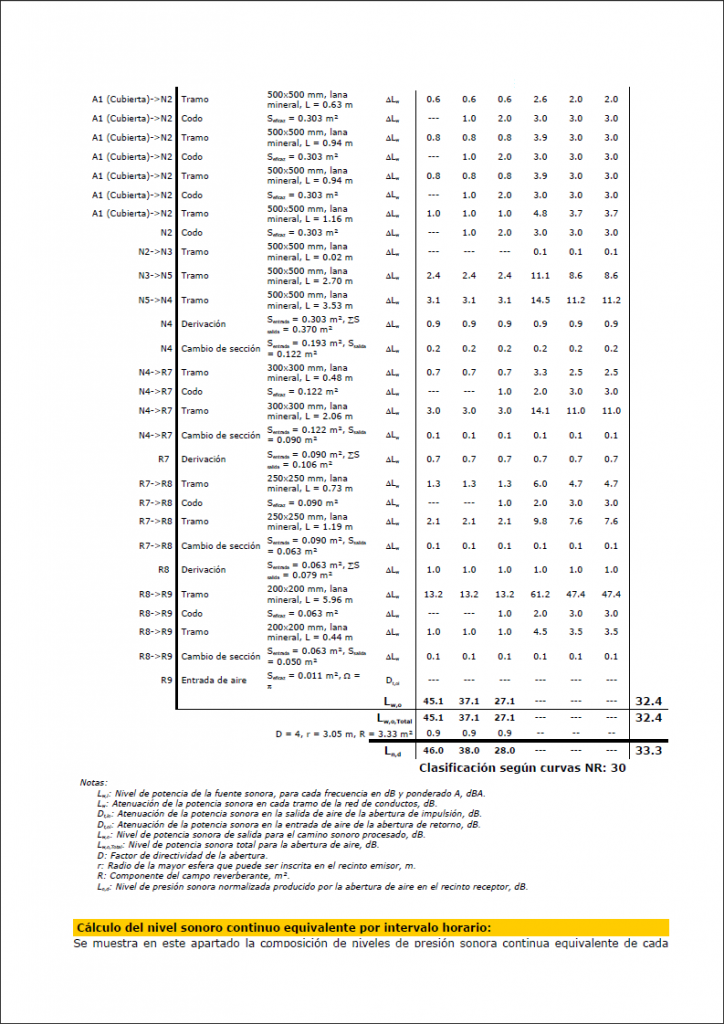

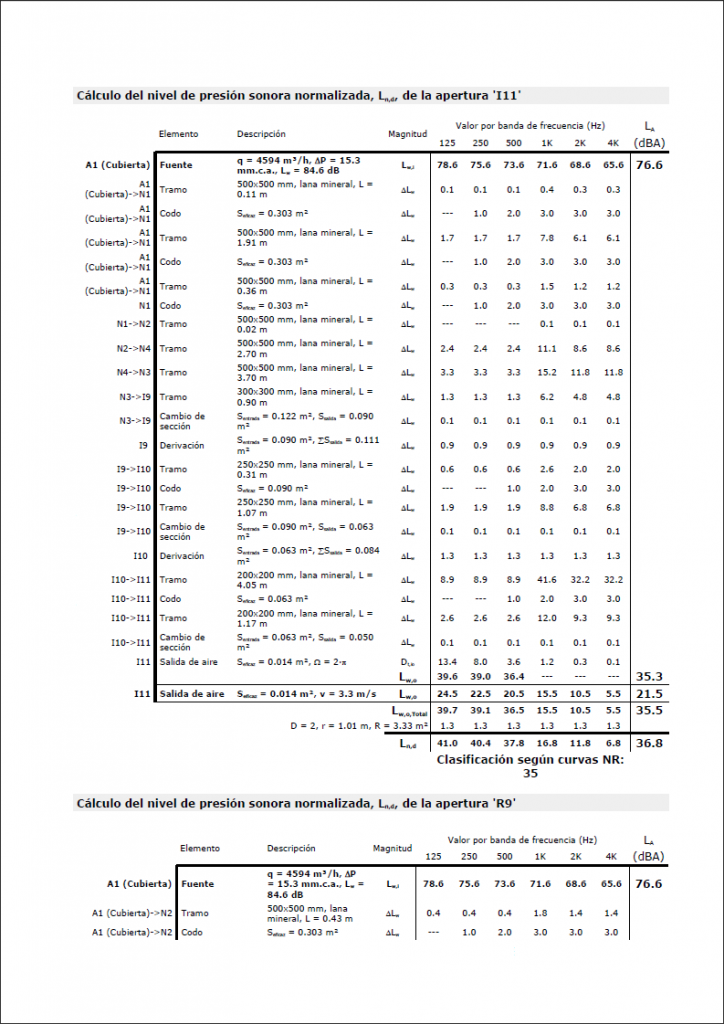

En este cálculo de inmisión sonora se resuelven todos los caminos posibles del sonido que confluyen en cada una de las aberturas del sistema de conductos, procesando la atenuación sonora de la red en las bandas de octava de 125 Hz a 4000 Hz, y tomando los valores de absorción sonora de cada producto y fabricante concreto, desde el Generador de precios. Para cada rejilla se calcula también el nivel sonoro según curvas de confort NR (usadas normalmente en el diseño acústico de salas y recintos), y el valor final ponderado A, que pasa a sumar ruido con el resto de aberturas y equipos de cada recinto.

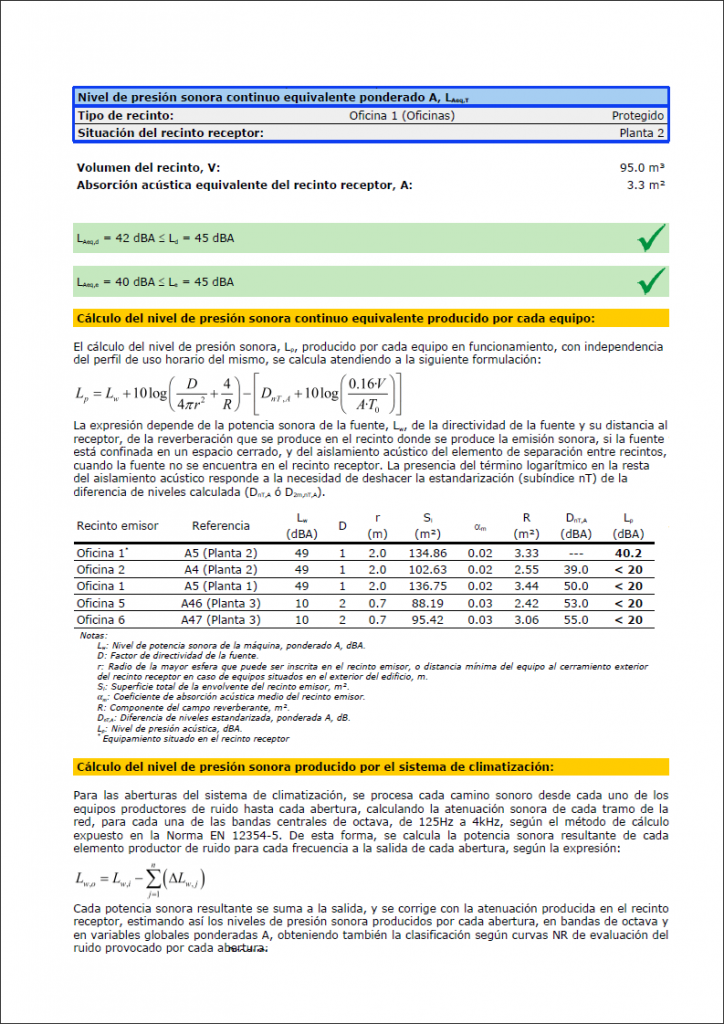

Este nuevo cálculo se realiza conforme a la norma EN 12354-5, validada en el PSE BALI, y genera listados de cálculo detallado y justificativo que se integran en los listados existentes anteriormente para el ruido producido por equipos puntuales dispuestos tanto en el interior de los recintos receptores como en recintos colindantes y en el exterior del edificio, bien introducidos por el usuario en la solapa Aislamiento (menú Equipamiento > Equipamiento sonoro), bien procedentes de la instalación de Climatización. Se comprueba también, en los recintos donde procede, el cumplimiento de la Ley 37/2003 del Ruido, y se incluyen los recintos pésimos en el estudio acústico del edificio que genera el programa.
Versiones de CYPECAD MEP
Para más información sobre las diferentes versiones del programa consulte la página “Versiones de CYPECAD MEP”.
Otras prestaciones
Para poder tener acceso a otras prestaciones que ofrece el programa, existen varios módulos de los que puede obtener información en la página “Módulos de CYPECAD MEP”.
