CYPECAD MEP

Hasta ahora el programa únicamente aplicaba simultaneidad a los circuitos que alimentaban tomas de uso general.

A partir de la versión 2013.f, el programa permite aplicar simultaneidad en todos los circuitos que alimentan a varias cargas. Para ello, el usuario puede introducir directamente la potencia activa del circuito deseado después de calcular la obra (menú Instalación > Editar > seleccionar un cuadro deseado > marcar la solapa Cuadro > Activar la Configuración de usuario > seleccionar el circuito > pulsar el botón editar > activar la opción Fijar potencia del circuito, por simultaneidad > introducir el valor de la potencia activa).

Además, el programa ofrece el resultado del último cálculo realizado para que sirva de ayuda al proyectista en la selección de la simultaneidad a aplicar.

Desde versiones anteriores, el programa aplica de forma automática una simultaneidad a los cuadros y subcuadros en función del número de circuitos que alimenta y de la naturaleza de estos circuitos.

A partir de la versión 2013.f, el programa permite fijar dicha potencia y, por tanto, la simultaneidad a aplicar, de dos formas diferentes:

  • Introduciendo directamente la potencia activa en kW
  • Introduciendo los nuevos valores de los factores de simultaneidad a aplicar tanto para los circuitos de iluminación como para los circuitos de fuerza

Para esto el diálogo Configuración del cuadro o subcuadro (menú Instalación > Editar > seleccionar el cuadro -que no sea de viviendas- o un subcuadro deseado > marcar la solapa Cuadro > Activar la Configuración de usuario) dispone de la opción Fijar potencia del cuadro por simultaneidad. Si se activa, es posible seleccionar las opciones Potencia activa Factor de simultaneidad.

Además, el programa ofrece el resultado del último cálculo realizado para que sirva de ayuda al proyectista en la selección de la simultaneidad a aplicar.

Desde versiones anteriores, el programa selecciona de forma automática el escalón de potencia prevista para un cuadro individual perteneciente a una vivienda, de acuerdo al grado de electrificación alcanzado. De esta manera, en el caso de que el grado de electrificación sea básico, el programa considera una potencia prevista mínima de 5.75 kW y, en el caso de que el grado de electrificación sea elevado, el programa considera una potencia prevista mínima de 9.2 kW.

A partir de la versión 2013.f, el programa permite fijar un escalón de potencia para cada tipo de vivienda del edificio que sea superior al calculado y que se encuentre entre los admitidos por la GUÍA-BT-25 (España) o por la RTIEBT (Portugal). Esto es posible mediante la activación de la opción Fijar un escalón de potencia superior del diálogo Edición de cuadros por tipo de vivienda (menú Obra > Datos generales > Botón Edición de cuadros por tipo de vivienda).

Se visualizan los depósitos verticales con las dimensiones reales y se realizan las correspondientes comprobaciones.

Se aumenta el número de elementos con descripción editable (tipo de descripción que se inició en la versión 2011.a). La versión 2013.f incorpora la posibilidad de definir difusores (con o sin plenum) y toberas como elementos editables.

Con la descripción editable, no sólo es posible utilizar elementos y equipos del Generador de precios, sino que el proyectista también puede definir los parámetros de equipos de cualquier marca comercial sin la necesidad de importarlos del Generador de precios. Además, la descripción editable de equipos y elementos de la instalación es lo que permite incorporar su cálculo y dimensionamiento en CYPECAD MEP internacional.

La versión 2013.f de CYPECAD MEP internacional incorpora, en la solapa Climatización, la introducción y el dimensionamiento de tubos flexibles (incluidos los difusores con o sin plenum, y las toberas) para su utilización en sistemas de climatización por conductos.

CYPECAD MEP internacional es la versión que se utiliza cuando se selecciona un país que todavía no dispone de Generador precios o cuando se selecciona la opción Otros de la lista de países.

A partir de la versión 2013.f, el cálculo del coeficiente de transmisión térmica de los muros en contacto con el terreno se realiza según la norma ISO 13370 "Prestaciones térmicas de edificios. Transmisión de calor por el terreno. Métodos de cálculo".

En versiones anteriores, el programa utilizaba las tablas propuestas en el apartado "HE 1. Limitación de la demanda energética del documento básico HE Ahorro de energía" del CTE. Ahora, se realiza un cálculo más detallado, puesto que se incluyen factores como la descripción del tipo de terreno, que puede editarse en los datos generales de la obra.

En el diálogo Tipo de documento (menú archivo > Imprimir > Listados de la obra) se ha implementado la opción Protocolo de pruebas de la Infraestructura Común de Telecomunicaciones, mediante la cual es posible generar el documento "Protocolo de pruebas para la realización del mantenimiento de las instalaciones y sistemas de telecomunicación en los edificios y conjuntos inmobiliarios", de acuerdo al Anexo IV, sección 2 del Real Decreto 346/2011 del Reglamento de ICT.

Para facilitar la edición de los circuitos, se incluye información en pantalla acerca del cuadro o subcuadro del que parte el circuito que alimenta una carga determinada. Para ello, basta con posicionarse con el cursor sobre la carga deseada después de haber calculado la instalación.

Se ha implementado la posibilidad de forzar o preestablecer la sección del conductor de la línea que alimenta a un subcuadro. Si durante el cálculo el programa detecta que la sección debe ser mayor que la forzada, indicará que existe un error.

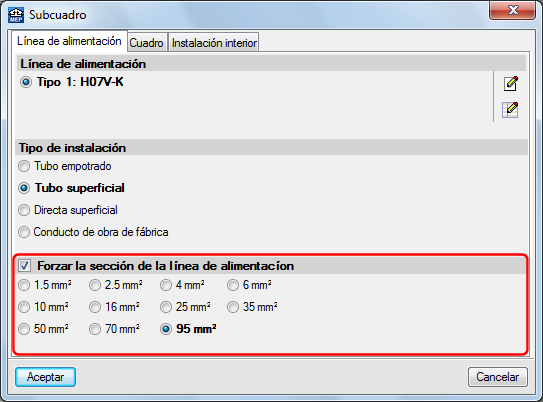

Dicha sección se puede forzar cuando se introduce o se edita su correspondiente subcuadro (menú Instalación > Instalación interior (cargas) > introducir el cuadro general de mando y protección pertinente > activar casilla Forzar la sección de la linea de alimentación; o también menú Instalación > Editar > seleccionar el subcuadro deseado > activar casilla Forzar la sección la sección de la línea de alimentación).

Se han incluido mejoras para una mayor adaptación de los elementos de las instalaciones de gas licuado del petróleo (GLP) que REPSOL distribuye en Perú. Los elementos de la instalación objeto de esta adaptación son:

  • Etapas de regulación domésticas (viviendas unifamiliares y plurifamiliares) y para otras redes.
  • Depósito de gases licuados del petróleo (GLP) de superficie
  • Regulador de gases licuados del petróleo (GLP)

El programa selecciona automáticamente las etapas de regulación según el tipo de edificio, diferenciando entre:

  • Redes domésticas (viviendas unifamiliares y plurifamiliares)
  • Otras Redes
