Vinculación de partidas de Arquímedes a elementos de Allplan

Durante el modelado en Allplan, es posible asignar manualmente a cada elemento (muro, forjado, etc.) el código de una partida perteneciente a un presupuesto de Arquímedes.

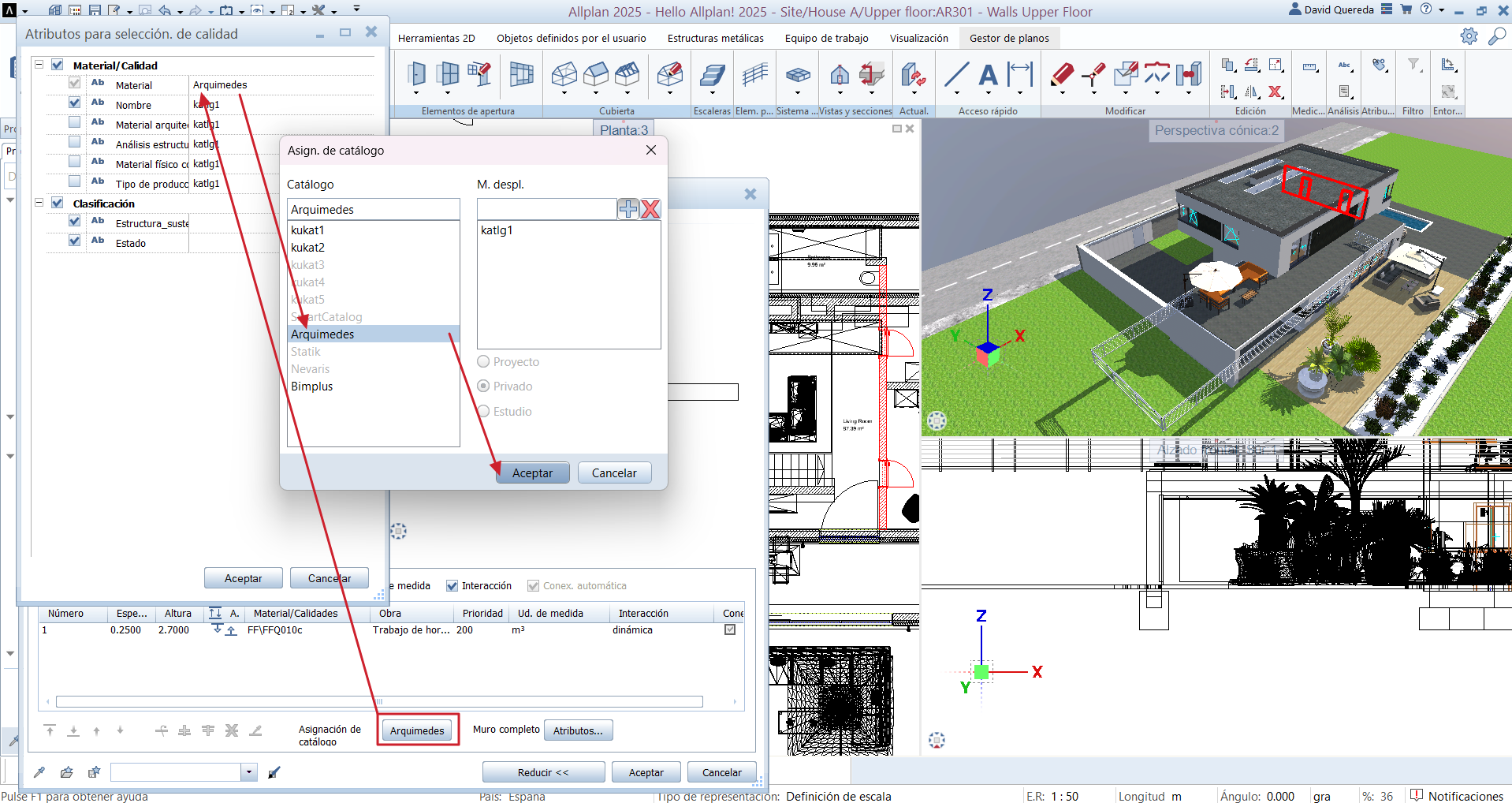

Al introducir un elemento y editar sus propiedades, debe comprobarse que, en la parte inferior de la ventana, el botón "Asignación de catálogo" muestra el catálogo "Arquímedes". Si por defecto aparece otro catálogo, se puede cambiar haciendo doble clic sobre el actual y, en el diálogo que se abre, haciendo doble clic en la celda "Material" para seleccionar el catálogo deseado.

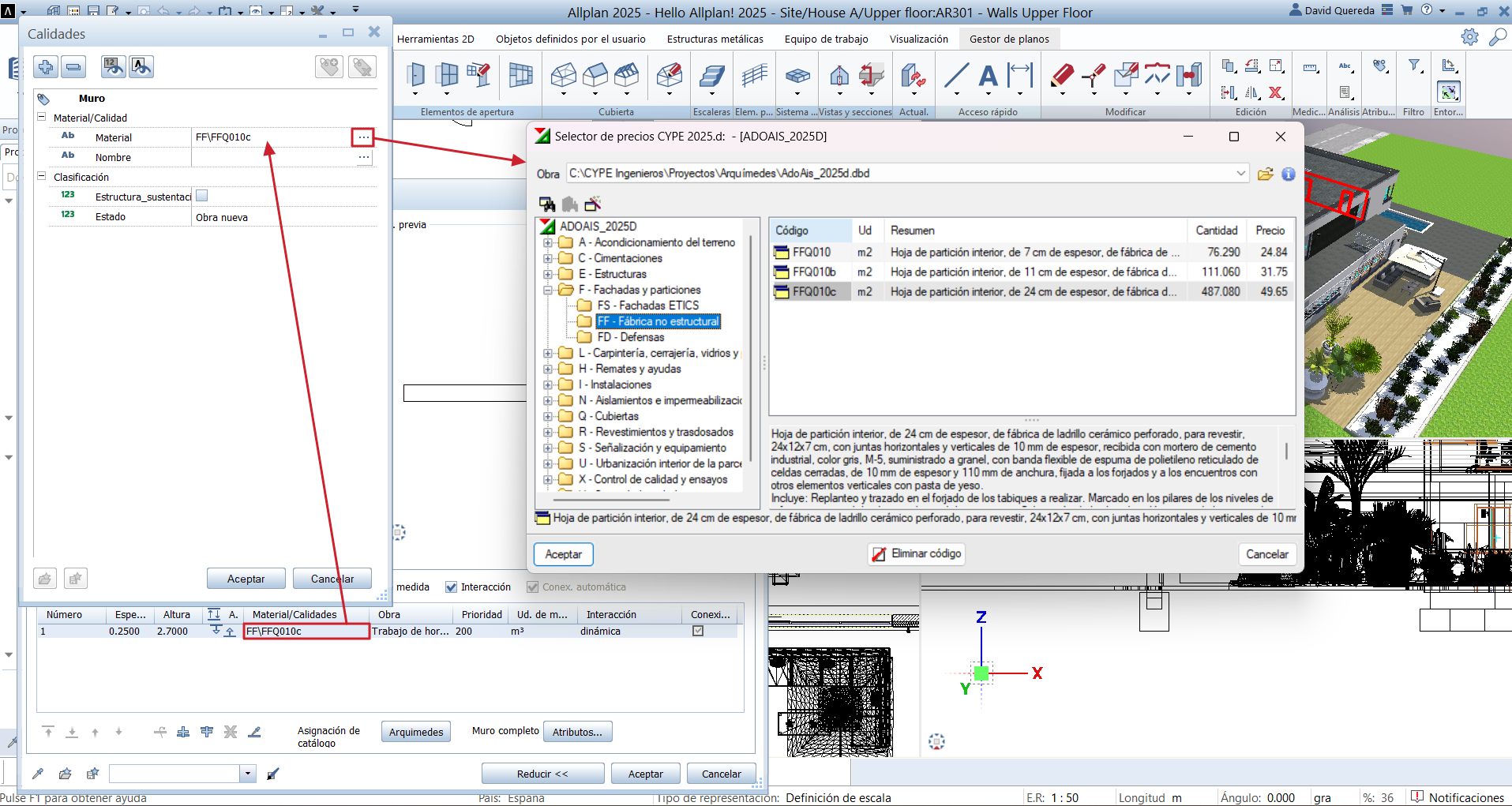

A continuación, en la pestaña "Parámetro, Atributo" de la ventana de propiedades del elemento, se debe hacer doble clic en una celda de la columna "Material/Calidades". Se muestra el diálogo "Calidades", donde al pulsar el botón de los tres puntos situado junto a la celda "Material", se abre el "Selector de precios CYPE". En este selector, debe elegirse un fichero .dbd de una base de datos de Arquímedes previamente guardada (y no abierta). Aparecerá entonces la estructura de capítulos y partidas contenida en esa base de datos. Al hacer doble clic sobre una partida, esta se asigna automáticamente a la celda de "Material/Calidades".

Importación de mediciones de Allplan a Arquímedes

Antes de exportar la medición es necesario revisar en Allplan cómo se van a medir los elementos, por metros cúbicos, cuadrados, lineales, número de unidades o kilogramos. Este parámetro se define en la columna "Ud. de medida".

Tras esto se genera, también desde Allplan, un fichero con extensión .xca, desde la opción "Exportar datos de mediciones" del menú "Archivo", "Exportar". Durante este proceso, puede seleccionarse qué elementos exportar (mediante el botón de lupa), o bien exportar todos los elementos activos marcando la opción "Todo". Es importante asegurarse desde la rueda de configuración de que:

• La plantilla de informe seleccionada sea "Mediciones_(Conex_con_prog.).rdlc".
• El tipo de archivo sea "Allplan BCM (.xca)".
• El programa de seguimiento sea la versión de Arquímedes deseada.

Por último, en Arquímedes, la importación del archivo .xca puede hacerse de tres formas:

• Allplan puede ejecutar automáticamente Arquímedes
  Tras generar el archivo .xca, Allplan puede ejecutar automáticamente Arquímedes e iniciar el proceso de importación. El usuario podrá elegir si se importa sobre un presupuesto ya existente o sobre uno nuevo, definir la base de datos de referencia y activar las bases de datos asociadas.
• Asociación de la extensión .xca a Arquímedes
  Si el sistema operativo se configura para asociar archivos .xca con Arquímedes, al hacer doble clic sobre el fichero se abrirá directamente el programa. A partir de ahí, el usuario selecciona las mismas opciones que en el caso anterior para continuar con el proceso de importación.
• Directamente desde Arquímedes

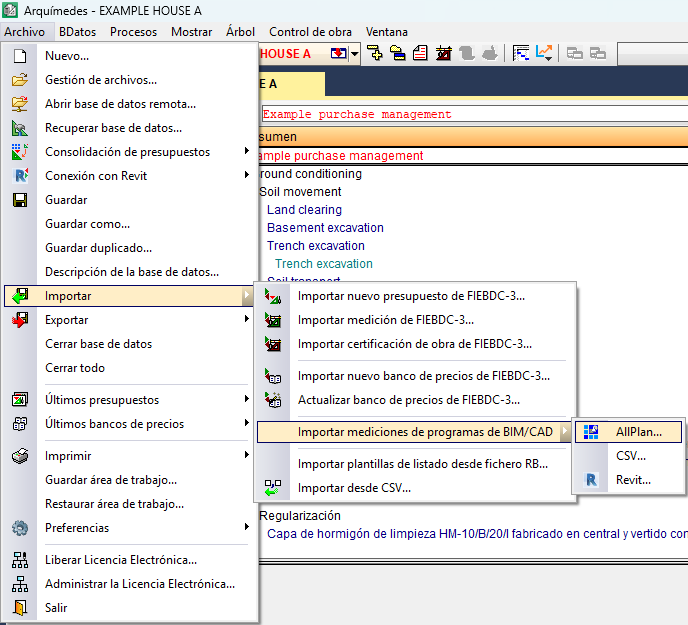

  Desde Arquímedes se puede acceder manualmente a la opción "Importar mediciones de programas de BIM/CAD: Allplan", desde el menú "Archivo", "Importar". Tras seleccionar el archivo .xca previamente generado, y elegir si se importa sobre un presupuesto ya existente o sobre uno nuevo, se pueden configurar las opciones de importación, como agrupar líneas de detalle o establecer la composición de las columnas "Comentario" y "Comentario 2", entre otras.

En todos los casos, Arquímedes genera nuevas partidas con sus correspondientes tablas de medición a partir de la información recibida desde Allplan. Si ya existe una partida con el mismo código, se añadirá una nueva subtabla de medición a esa partida en lugar de crear una nueva.

Las partidas que no se localicen en ninguna de las bases de datos activas se incluirán dentro del capítulo "@ALLPLAN", creado automáticamente por Arquímedes para no perder ninguna medición.
