Importación de mediciones en formato CSV
Arquímedes permite importar líneas de medición desde ficheros en formato CSV, facilitando la incorporación de datos generados por programas de CAD o BIM distintos de Allplan® o Archicad®.

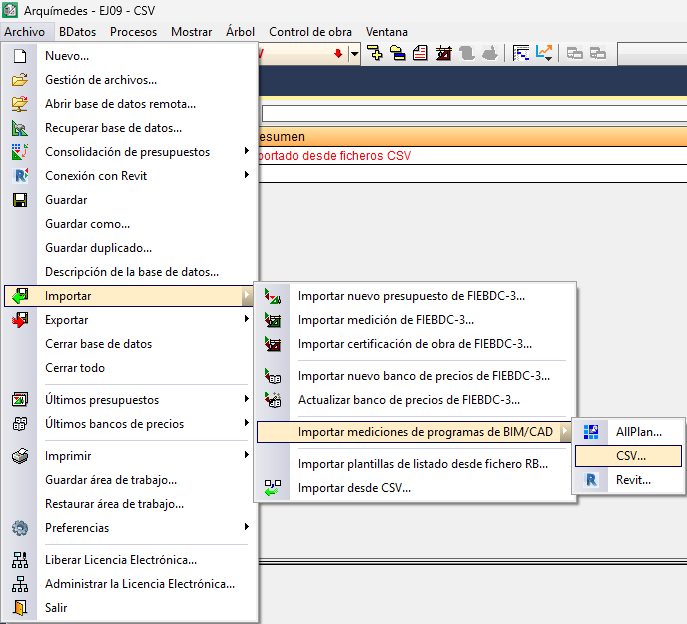

El proceso de importación se inicia desde la opción "Importar mediciones de programas de BIM/CAD: CSV", disponible en el apartado "Importar" del menú "Archivo".

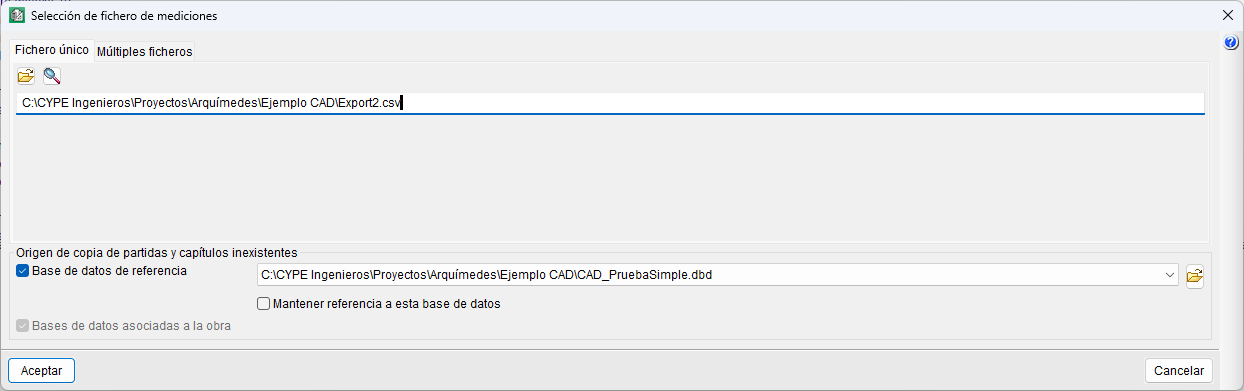

En el diálogo que se abre aparecen dos posibilidades, que la medición se componga de un solo fichero .csv (pestaña "Fichero único") o de múltiples ficheros (pestaña "Múltiples ficheros").
El proceso comienza seleccionando la ubicación del fichero o los ficheros, pudiendo indicar, si se desea, el origen de copia de las partidas y los capítulos no existentes en el presupuesto.
El primer lugar donde buscar es en la base de datos de referencia, que debería ser la misma que se está utilizando en la conexión con programas de CAD para asociar códigos a los elementos constructivos. Si no se encuentra allí, o simplemente no se ha proporcionado el nombre de la base de datos de referencia, el programa puede buscar las partidas entre las bases de datos asociadas a la propia obra. Arquímedes genera automáticamente el capítulo "@CSV", donde se añaden las partidas que no han podido ser referenciadas en ninguna base de datos.

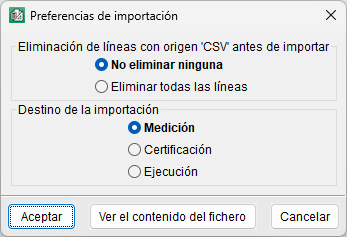

Tras aceptar, aparecerá otro diálogo para establecer las preferencias de importación, si se eliminan las líneas con origen 'CSV' antes de importar y el destino de la importación (medición, certificación o ejecución).

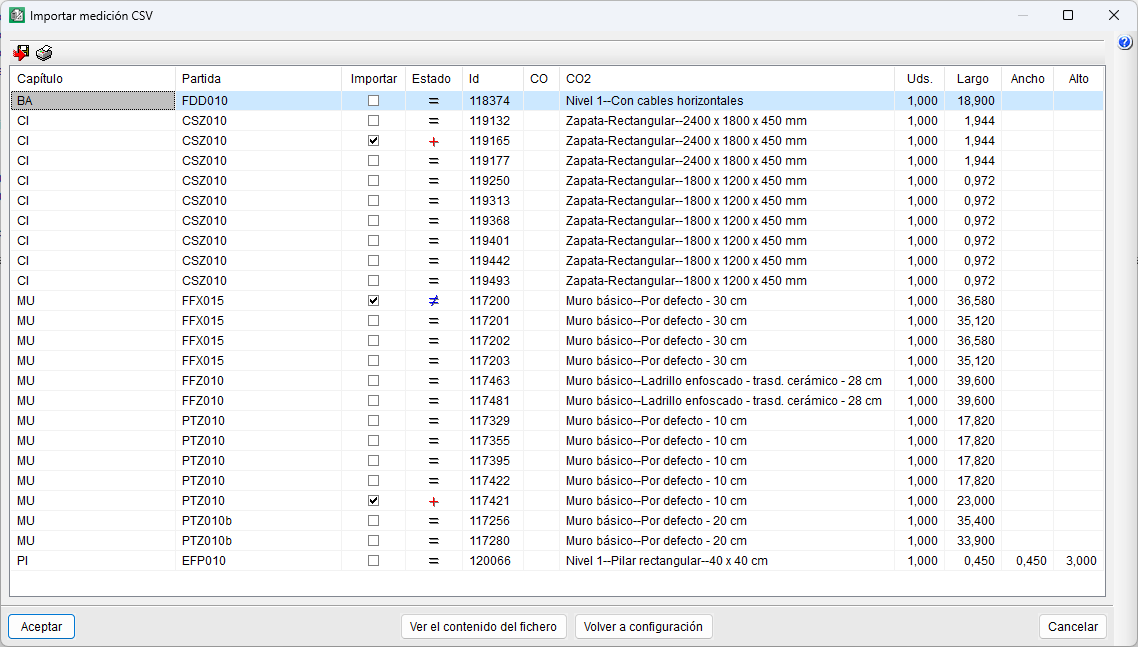

Desde el botón "Ver el contenido del fichero", se accede a una tabla de control donde la columna "Estado" indica visualmente los resultados de la comparación:
- + (rojo): línea nueva incorporada.
- = (negro): línea existente sin cambios.
- ≠ (azul): línea existente con diferencias.
Al aceptar, aparecerá en la ventana "Árbol de descomposición" la medición que se ha asignado. Además, si existen conceptos nuevos se añadirán al presupuesto existente.
| Buenas prácticas: |
|---|
| Para que la opción "Importar mediciones de programas de BIM/CAD" esté disponible en Arquímedes, es necesario tener la licencia para utilizar Arquímedes y el módulo "Medición sobre DXF". |

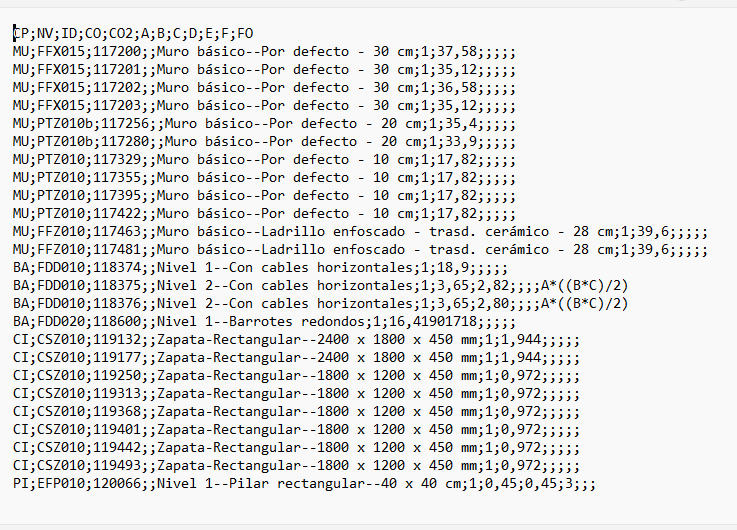

Formato del fichero .csv de importación de líneas de medición
El fichero .csv debe incluir una primera línea de cabecera, donde se definen los nombres de las columnas. Esta cabecera permite que Arquímedes identifique correctamente las celdas que componen cada línea de detalle.
El formato requerido es:
CP;NV;ID;CO;CO2;A;B;C,D;E;F;FO
- CP
Código padre o código de capítulo. - NV
Nota clave o código de partida. - ID
Identificador del elemento. Campo "Id" en la línea de mediciones de Arquímedes. - CO
Comentario. Campo "Comentario" en la línea de mediciones de Arquímedes. - CO2
Comentario 2. Campo "Comentario 2" en la línea de mediciones de Arquímedes. - A
Unidades (siempre está). Campo "A" en la línea de mediciones de Arquímedes. - B
Largo, superficie, volumen o kilos (puede no estar, pero se reserva el campo, se dejaría como vacío “;;” en el .csv). Campo "B" en la línea de mediciones de Arquímedes. - C
Ancho. Ídem al anterior. Campo "C" en la línea de mediciones de Arquímedes. - D
Alto. Ídem al anterior. Campo "D" en la línea de mediciones de Arquímedes. - E
Campo "E" en la línea de mediciones de Arquímedes. - F
Campo "F" en la línea de mediciones de Arquímedes. - FO
Campo "Fórmula" en la línea de mediciones de Arquímedes. Las fórmulas, para que puedan ser interpretadas, deben estar construidas con los campos "A", "B", "C", "D", "E", "F" de las líneas de medición de Arquímedes. Cuando no hay fórmula se multiplican todos los campos numéricos definidos "A", "B", "C", "D", "E", "F" entre sí, exceptuando los campos vacíos.
Condiciones de formato:
- El separador de campos debe ser el punto y coma (;).
- Todas las líneas terminarán con un salto de línea.
- Los campos vacíos deben conservar su posición. Si es un campo intermedio con ";;" y si es el campo final con ";".
- En los campos de texto que contengan punto y coma formando parte del texto, el contenido del campo debe encerrarse entre comillas.
- Para los campos numéricos el separador de decimales debe ser la coma (,) y el separador de millares debe ser el punto (.). El separador de millares se puede suprimir, y también el separador de decimales si no contiene decimales.
