Opciones de visualización de cargas

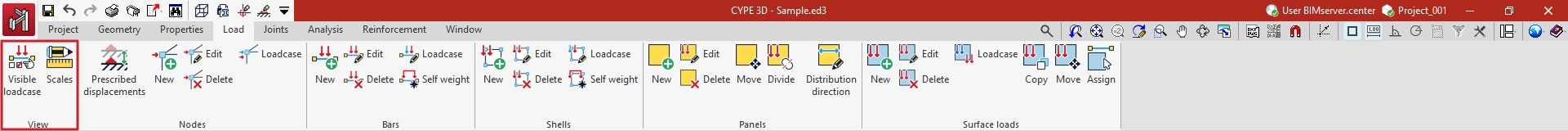

Las opciones para editar la visualización de hipótesis de cargas y modificar su escala están disponible en el bloque "Visualización" de la barra de herramientas superior, dentro de la pestaña "Carga" (en la solapa "Estructura").
Hipótesis vista

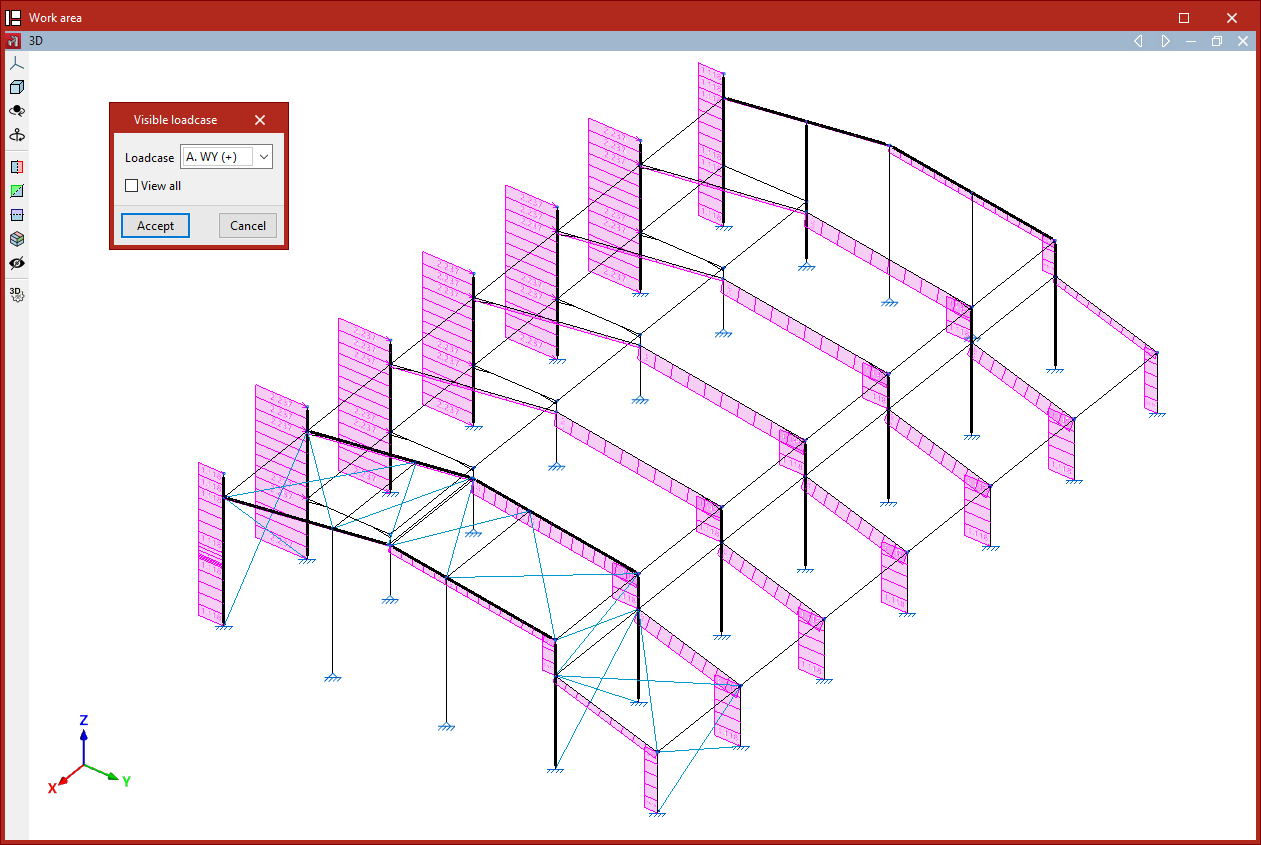

La opción "Hipótesis vista" permite seleccionar la hipótesis de cargas que se desea visualizar. En la ventana que aparece, se selecciona en el desplegable la "Hipótesis" de carga activa. Posteriormente se pulsa en "Aceptar".
De esta forma, se representan en el visor del modelo las cargas que están asignadas a dicha hipótesis. En cada una de ellas se muestra la dirección de aplicación y el valor de la carga en las unidades seleccionadas.
En el caso de las cargas superficiales y cargas sobre paños, el programa mostrará las cargas lineales resultantes sobre las barras tras efectuar el reparto.
Además, las cargas que se introduzcan a partir de ahora se asignarán por defecto a la hipótesis seleccionada.
Si se accede de nuevo a la misma opción, se observa que también se puede activar la casilla "Ver todas". De esta forma, en el modelo se muestran las cargas asignadas a todas las hipótesis. Cada una de las hipótesis de cargas se representa con un color diferente.
Escala

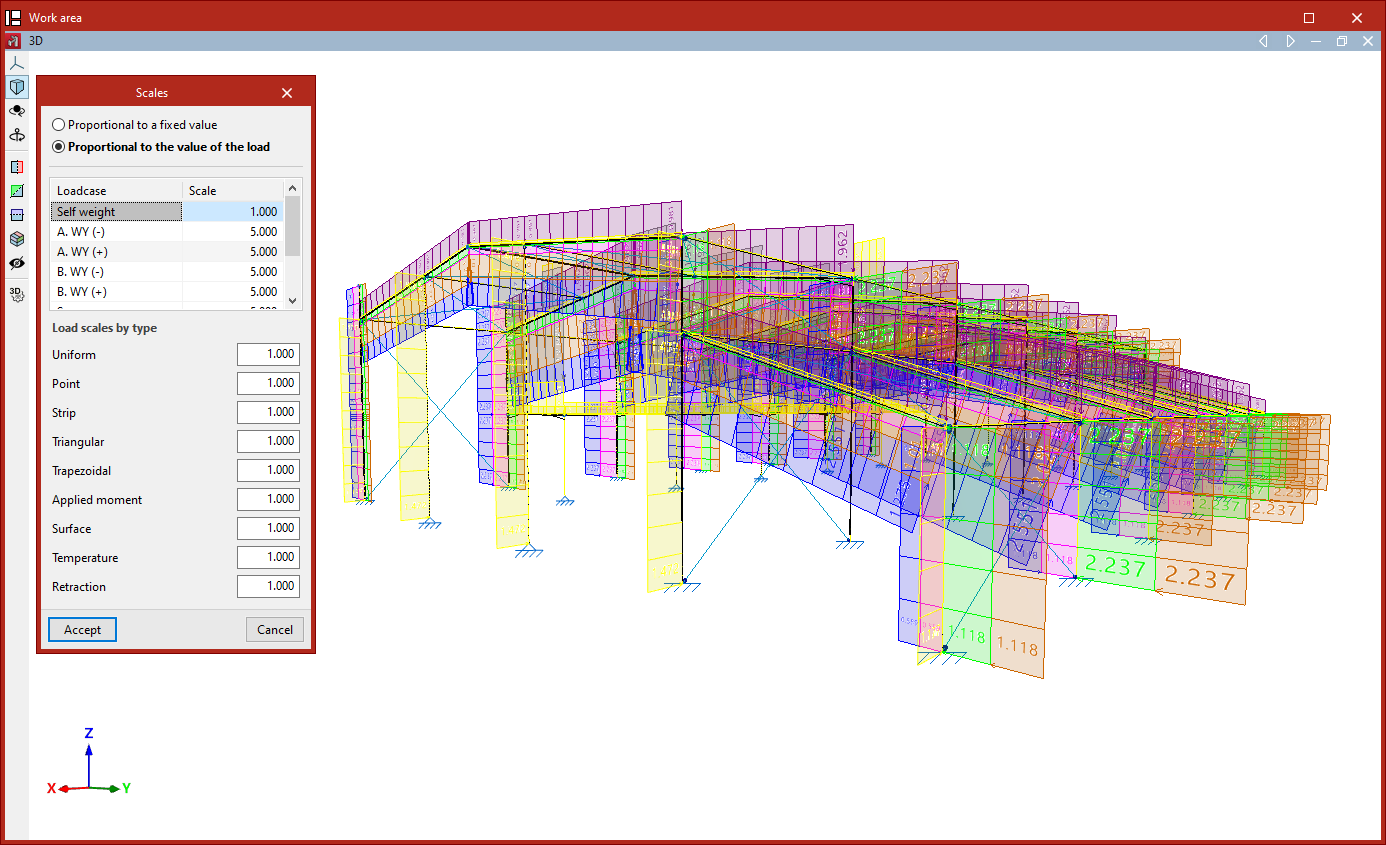

La opción "Escalas" permite ajustar la escala de dibujo para las cargas.
En primer lugar, es posible seleccionar que las escalas sean "Proporcionales a un valor fijo" (en cuyo caso se especifica el "Tamaño máximo para representación") o "Proporcionales al valor de la carga".
En este último caso, si se desea editar la escala para cada una de las "Hipótesis" introducidas, se escribe el valor numérico de "Escala" en cada una de las celdas de la tabla central.
Después, también es posible especificar valores de "Escalas de cargas por tipos", entre los que se encuentran los siguientes: "Uniforme", "Puntual", "Faja", "Triangular", "Trapecial", "Momento puntual", "Superficial", "Temperatura" y "Retracción". Los valores aquí indicados multiplican a los anteriores.
Finalmente, se pulsa en "Aceptar" para confirmar los cambios y cambiar el tamaño de la representación de las cargas en el visor.
