Uniones con perfiles compuestos

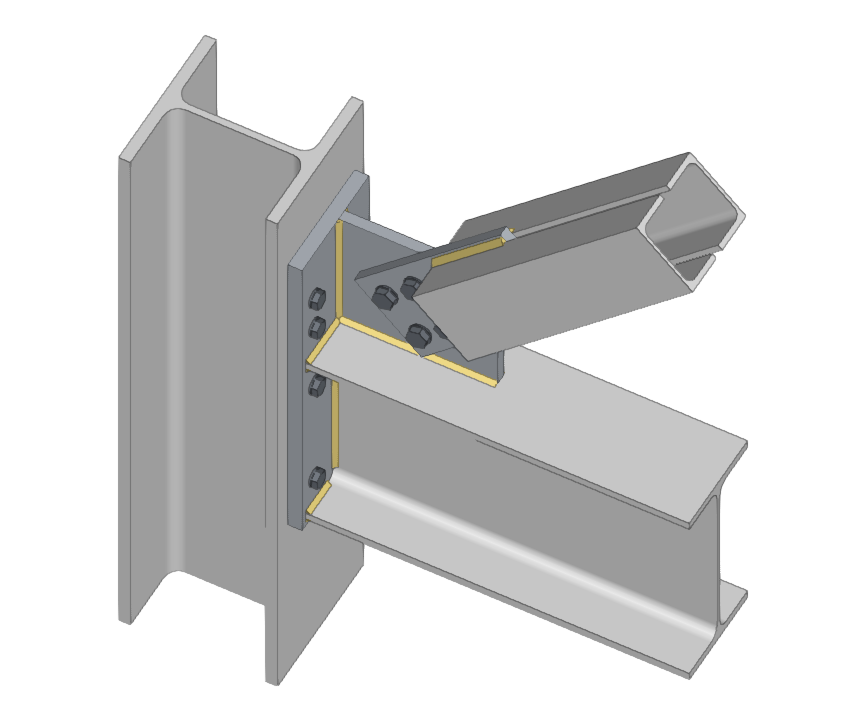

Además de permitir diseñar uniones entre distintos de perfiles simples (ya sean laminados, conformados, armados y de madera), el programa permite diseñar y calcular uniones con perfiles compuestos por varias secciones.
A diferencia de la definición mediante varias barras simples, los perfiles compuestos permiten que el programa trabaje con un único conjunto de esfuerzos para toda la barra.

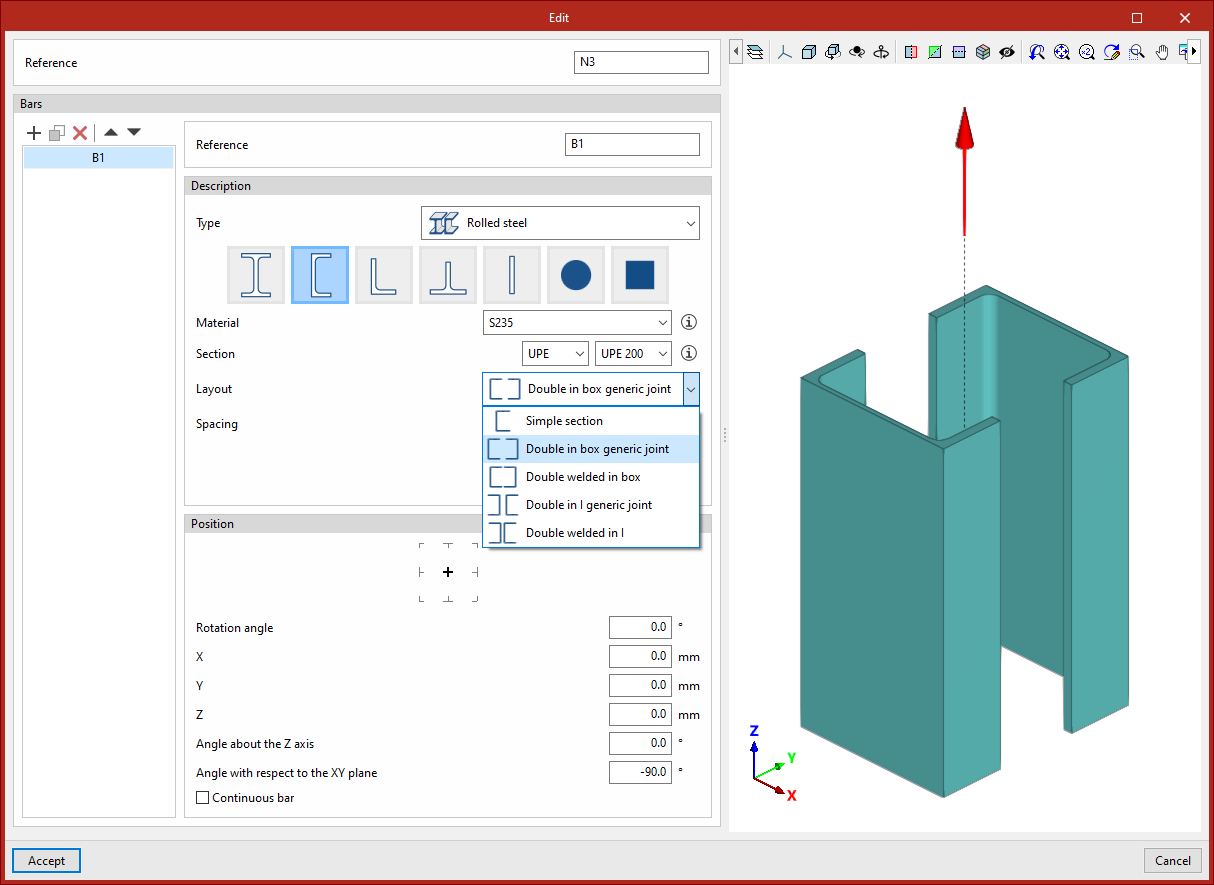

Las secciones implementadas son las siguientes:
Sección en doble T de acero laminado:
- Doble en cajón unión genérica
- Doble en cajón soldado
Sección canal de acero laminado:
- Doble en cajón unión genérica
- Doble en cajón soldado
- Doble en I unión genérica
- Doble en I unión soldada
Sección angular de acero laminado:
- Doble en cajón unión genérica
- Doble en cajón soldado
- Doble en T unión genérica
- Doble en T unión soldada
- Doble en U unión genérica
- Cuádruple en cajón unión genérica
- Cuádruple en cruz unión genérica
- Cuádruple en I unión genérica
Sección canal de acero conformado:
- Doble en cajón unión genérica
- Doble en cajón soldado
- Doble en I unión genérica
- Doble en I unión soldada
Sección canal rigidizado de acero conformado:
- Doble en cajón unión genérica
- Doble en cajón soldado
- Doble en I unión genérica
- Doble en I unión soldada
Sección angular de acero conformado:
- Doble en T unión genérica
- Doble en cruz unión genérica
Sección angular rigidizado de acero conformado:
- Doble en cruz unión genérica
Sección tubular rectangular:
- Doble con unión genérica
- Cuádruple con unión genérica
Sección tubular circular:
- Doble con unión genérica
- Cuádruple con unión genérica

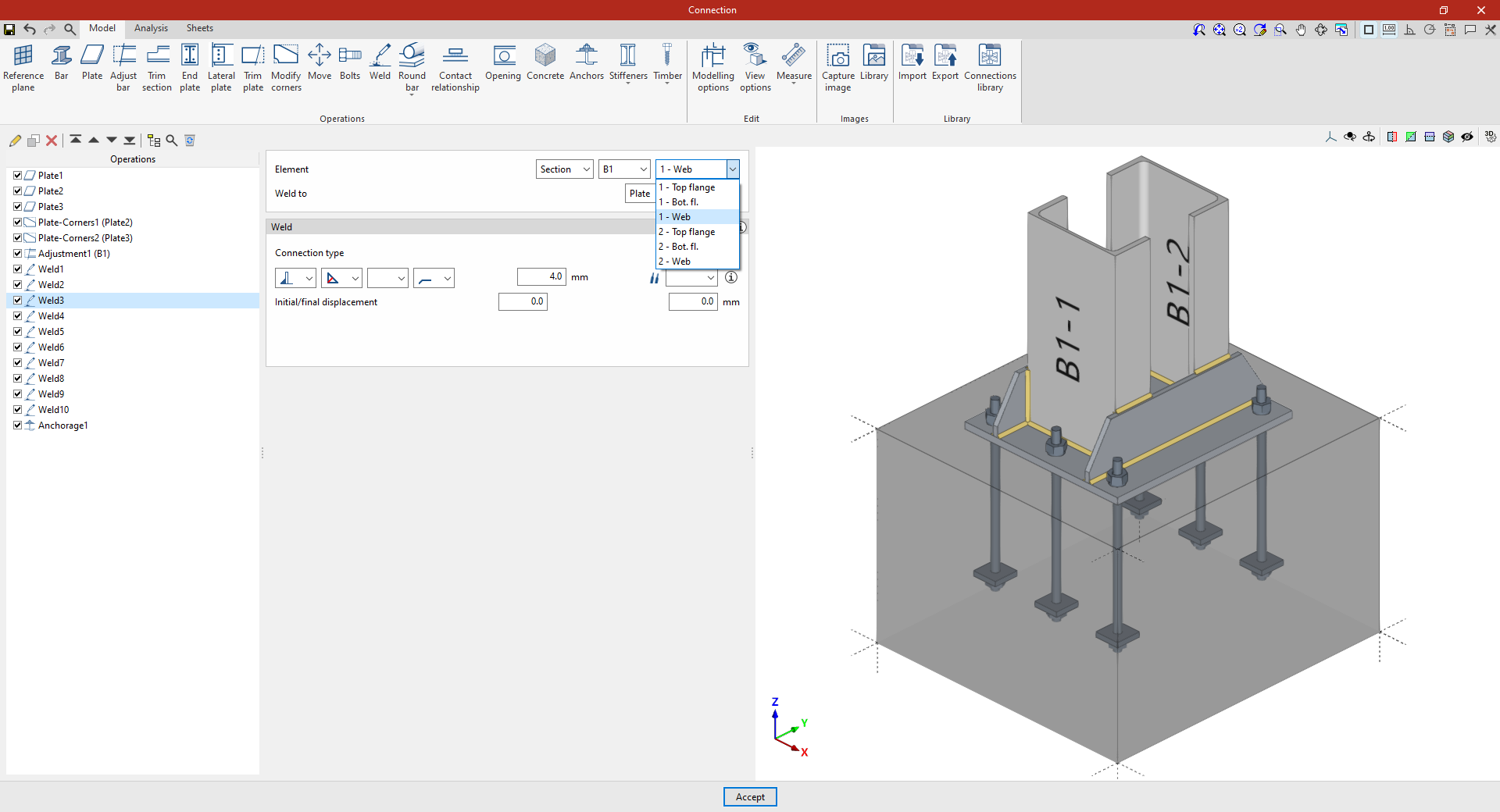

Durante el diseño de la unión se identificarán cada una de las partes de esa barra. Para modelar la aplicación de cargas en los extremos de las barras compuestas se sigue el mismo procedimiento que para barras simples.

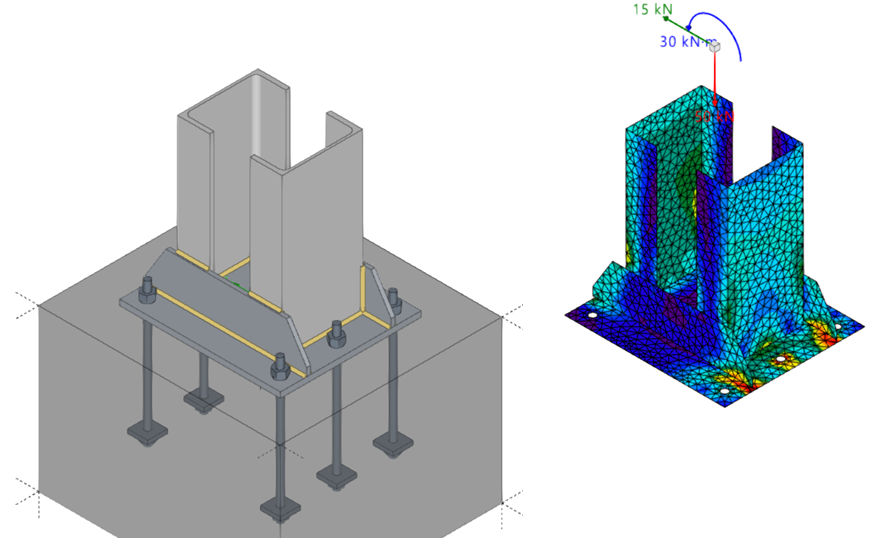

Respecto al modelo analítico, los nodos del extremo de todas las secciones que componen la barra se conectarán mediante elementos rígidos ficticios con el nodo ficticio de aplicación de las cargas (situado en el centro de gravedad de la sección compuesta).
