Asignación de soluciones

La asignación de referencias a los elementos importados será tratada en un apartado posterior; no obstante, se adelantan algunas cuestiones a tener en cuenta:
 Durante la importación, los elementos quedarán vinculados a una referencia de
creación automática, si esa vinculación no es correcta se puede realizar una
reasignación manual, elemento a elemento, con la herramienta Editar.
En este momento pueden ser asignadas nuevas referencias creadas.
 La herramienta Asignación de soluciones permite una asignación automática en función de criterios lógicos basados en la nomenclatura de tipos y/o elementos. También permite la eliminación de asignaciones en bloque. Estos procedimientos son tratados en apartados posteriores.

NOTA: La aplicación lanza un mensaje de advertencia cuando existen soluciones constructivas no aplicadas a ningún elemento. De la misma forma, otra advertencia es lanzada cuando existen elementos en el modelo BIM sin una solución constructiva asignada. Estas advertencias permitirán comprobar la coherencia del modelo y, en su caso, limpiar la biblioteca de soluciones constructivas empleadas.

Una vez dispone de los elementos del sistema envolvente o de compartimentación importados del modelo principal-indicador y de soluciones constructivas definidas, puede asignarlas tanto a elementos pendientes de asignación como a elementos cuya definición desee modificar. Existen diversos procedimientos para asignar estas soluciones.

NOTA: Recuerde que, como se ha indicado en el apartado anterior, la importación de un modelo arquitectónico en formato IFC con tipos asignados a los elementos individuales crea, de forma automática, referencias y asignaciones de soluciones constructivas en Open BIM Construction Systems.
Si no desea conservarlas, puede borrar tanto las soluciones constructivas como las asignaciones creadas.

Asignación automática de soluciones

La herramienta Asignación de soluciones permite una asignación automática de soluciones constructivas a los elementos (o referencias) del modelo basada en la nomenclatura de la referencia o el tipo al que pertenece.

NOTA: La creación de un criterio de asignación solo será posible si en el modelo existen elementos arquitectónicos sin solución asignada, en caso contrario la aplicación lanzará el aviso “Ya ha asignado una solución constructiva a todos los elementos arquitectónicos del modelo”. Puede eliminar las asociaciones, total o parcialmente, para realizar una reasignación por este método

La pulsación sobre la herramienta Asignación de soluciones abre una ventana flotante que mostrará todas las asignaciones existentes en el archivo de trabajo; si no se han creado asignaciones (o si han sido eliminadas) se mostrará vacía. La pequeña barra de herramientas superior incluye herramientas para crear nuevas asignaciones, editar o eliminar asignaciones o modificar su posición en la lista.
La primera de ellas, Añadir, permite crear una nueva asignación basada en un criterio de nomenclatura.

Existen tres opciones de asignación por nomenclatura:
 Referencia. Permite seleccionar en el desplegable inferior la referencia del elemento al que se le será aplicada la solución constructiva seleccionada. Si varios elementos comparten referencia, la selección se ampliará a todos ellos.

 Tipo. Permite seleccionar en el desplegable inferior la referencia de un tipo. La solución constructiva seleccionada será aplicada a todos los elementos que pertenezcan al tipo indicado.
 Contiene. Al activar esta opción, el desplegable inferior es sustituido por un cuadro de entrada libre; el usuario puede introducir una cadena alfanumérica y la aplicación filtrará por elementos que contengan esa cadena en su referencia.
Una vez definido el criterio de filtrado o búsqueda, el apartado de Soluciones constructivas permite asignar a los elementos seleccionados una de las categorías y soluciones constructivas previamente definidas en la aplicación.
Por último, el desplegable Sentido, permitiría invertir el sentido de la solución constructiva.

Asignación manual de soluciones

La herramienta Asignar permite asociar, en función del elemento seleccionado, una solución constructiva.
Una vez activada la herramienta, la aplicación solicitará la selección de un elemento del modelo; una vez hecho mostrará un menú que, de forma similar al mostrado en el apartado anterior, permite la asignación de una solución constructiva. En el caso de Asignar, las opciones ofrecidas son:

• Referencia. Asigna la solución por referencia, es decir, la aplica al elemento seleccionado (y, si existen, a otros elementos que compartan referencia).
• Tipo. Asigna la solución por tipo, es decir, la solución constructiva será aplicada a todos los elementos que pertenezcan al tipo indicado.

Una vez definido el criterio de asignación, el apartado de Soluciones constructivas permite asignar a los elementos seleccionados una de las categorías y soluciones constructivas previamente definidas en la aplicación.

NOTA: Al contrario que la herramienta Asignación de soluciones, la herramienta Asignación no requiere que el elemento seleccionado carezca de asignación previa y, por tanto, puede ser aplicada a cualquier elemento existente en el modelo.

Normalmente, en función de la aplicación de autoría utilizada, las referencias de los elementos serán únicas y, por tanto, la solución será asignada a elementos individuales (si se opta por ese criterio de asignación). No obstante, esto no tiene por qué ser así; determinados modelos podrán no disponer de referencias únicas para cada elemento.

Edición de soluciones y asignaciones

No debe confundirse la edición de soluciones con la edición de asignaciones; ambas modifican el modelo de Open BIM Construction Systems pero lo hacen de forma distinta.
En el apartado anterior hemos visto que la herramienta Asignar permite tanto la asignación de soluciones como la edición de posibles anteriores asignaciones. Debemos incluir, por tanto, esta herramienta entre las disponibles para la edición del modelo, distinguiéndose, eso sí, de las herramientas de edición de soluciones.
En primer lugar, cabe recordar que la herramienta Soluciones constructivas permite tanto la creación de nuevas soluciones constructivas como la edición de las existentes. En consecuencia, si se pretende la edición de soluciones previamente definidas, esta sería la opción más inmediata.
No obstante lo anterior, el grupo Edición incluye una herramienta para Editar soluciones constructivas; esta herramienta puede considerarse un atajo al menú de edición de soluciones. Su activación requiere de la selección de una solución constructiva sobre el modelo, una vez seleccionada se accede al entorno de edición de la solución previamente definida. Por tanto, esta herramienta debe entenderse como una herramienta de edición de soluciones, no como una herramienta de edición de asignaciones.

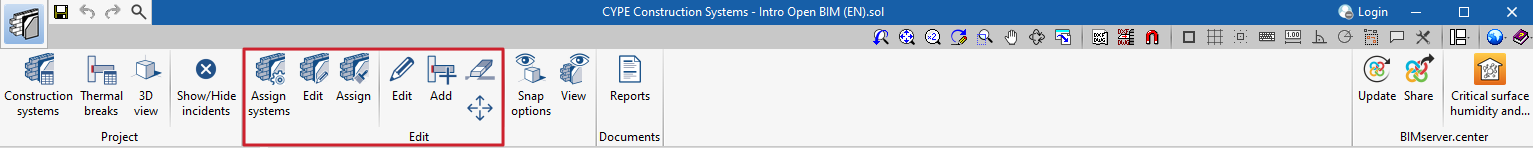

Si pretende modificarse la asignación de una solución concreta deberá hacerse uso del resto de herramientas contenidas en grupo Edición.
 Asignar, tal y como se ha visto en el apartado anterior, permite modificar
asignaciones, ya sea con el criterio de selección por nombre de referencia o
tipo.
 Editar, en cambio, permite modificar la asignación a un elemento concreto del
modelo. Su uso es similar al anterior; la única diferencia la plantea el hecho de
que la asignación se limita al elemento seleccionado.
 Borrar. Elimina asignaciones existentes. Una vez activada la herramienta se
podrán seleccionar elementos de forma individual o mediante cuadro de
selección. La herramienta eliminará la asignación a todos los elementos
seleccionados.
Recordemos que una alternativa para la eliminación de asignaciones pasa por usar la herramienta Asignación de soluciones; una vez abierto el listado de asignaciones, basta con seleccionar todas las líneas deseadas y pulsar sobre la herramienta Borrar, situada en la barra superior.

NOTA: Debe tenerse en cuenta que la edición o borrado de asignaciones solo es posible si los elementos importados del modelo principal-iniciador son visibles en la ventana gráfica; no se debe confundir la visibilidad del modelo de referencia con la visibilidad de las soluciones constructivas creadas en Open BIM Construction Systems. En el próximo apartado se abordan las cuestiones de gestión de la visibilidad.
