Introducción de sistemas de protección colectiva

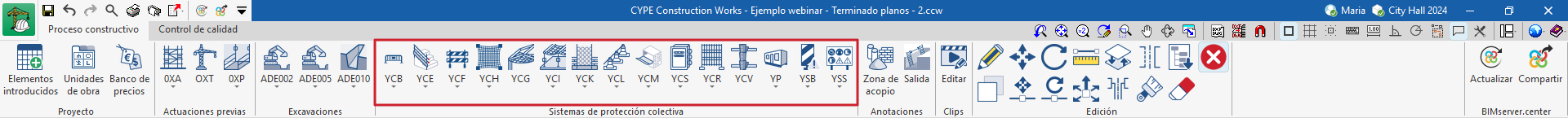

En el bloque "Sistemas de protección colectiva" se encuentran los elementos necesarios para dotar al proyecto de los medios requeridos según el estudio de seguridad y salud. Desde las diferentes secciones es posible la introducción de cada uno de los elementos en el proyecto BIM.
Además, al introducir cada uno de los elementos se puede especificar el período durante el cual es necesario cada elemento durante la ejecución de la obra, definiendo su fase inicial y final. Todos estos datos asignados son modificables mediante la herramienta "Editar".
Es posible introducir los siguientes elementos:

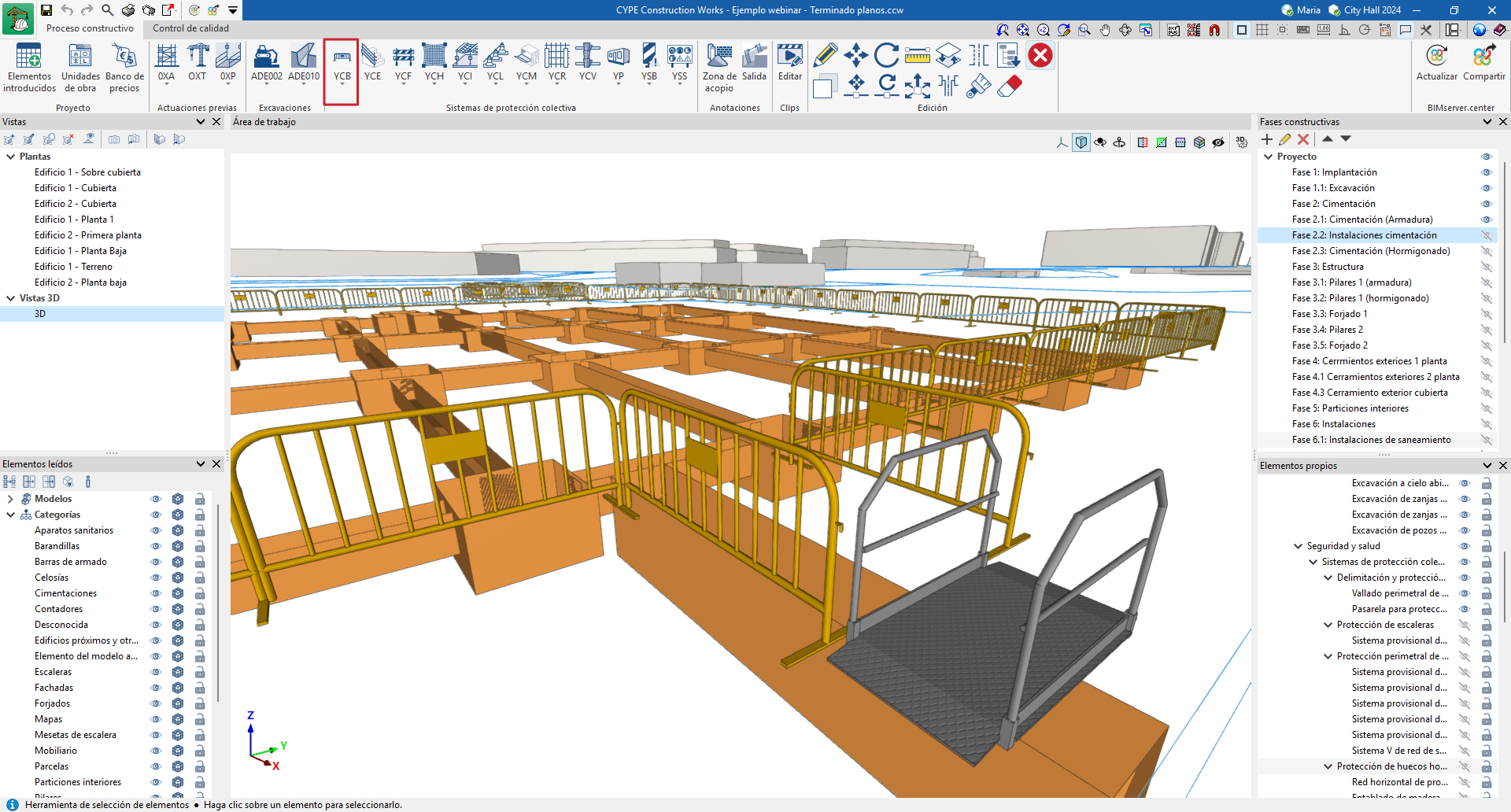

Delimitación y protección de bordes de excavación
En este apartado se incluyen los elementos necesarios para delimitar las zonas excavadas, como el vallado perimetral para la delimitación de excavaciones abiertas, que puede ser de hierro o de polipropileno.
También se incluyen las pasarelas de protección para el paso de peatones sobre las zanjas. Estas pasarelas pueden configurarse con distintas dimensiones y en diversos materiales, como aluminio, acero o madera.
Asimismo, se incluyen barandillas de seguridad para protección de bordes de excavación, hincadas o ancladas en el terreno. Se pueden configurar sus montantes, elementos horizontales y rodapié.

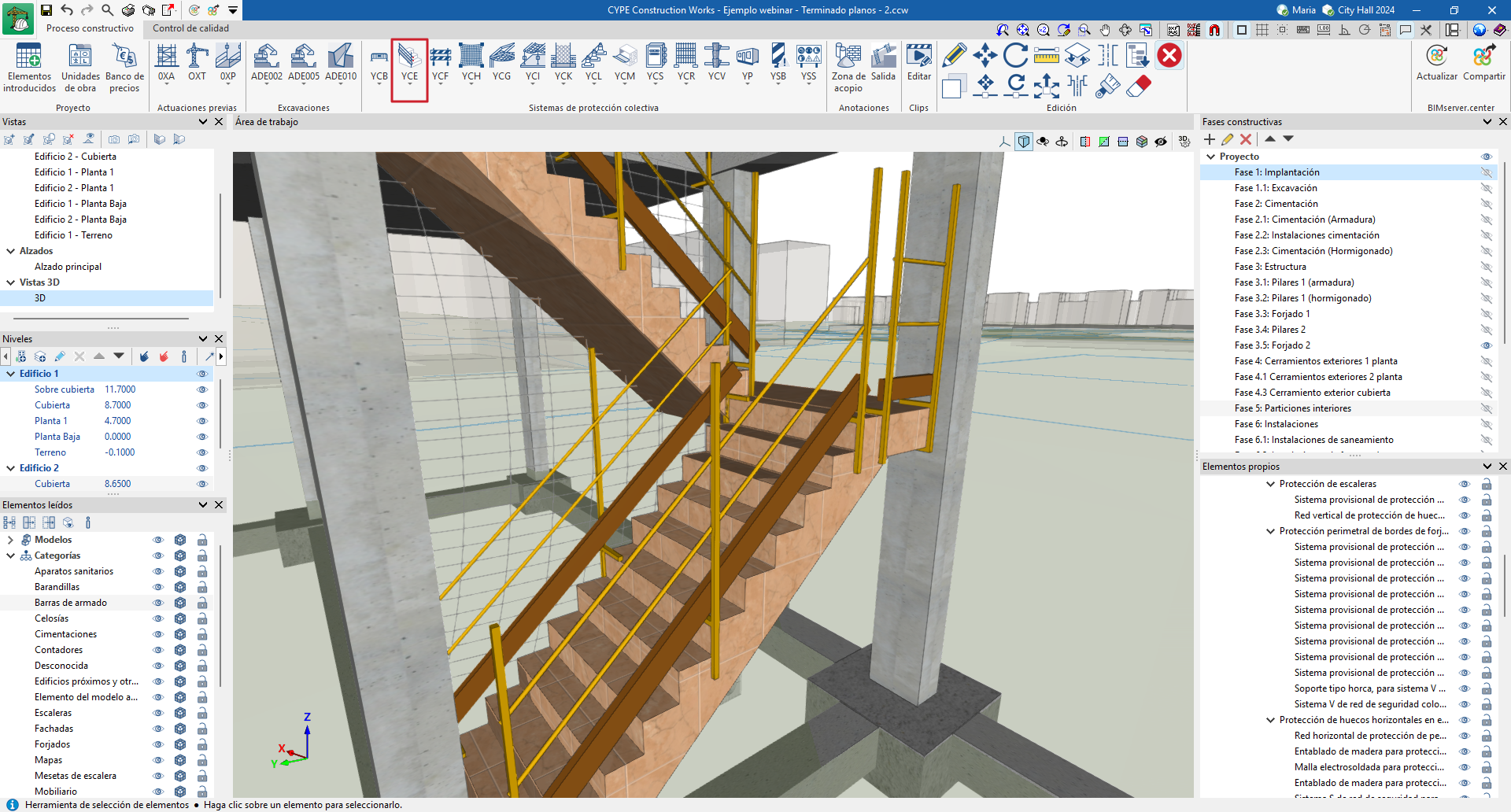

Protección de escaleras
Dentro de este apartado se encuentran las barandillas para la protección de los laterales de las escaleras, así como las redes verticales de protección de hueco de escalera en construcción. Las redes pueden introducirse en el modelo mediante tres o cuatro puntos, y su anclaje puede definirse mediante tabloncillos de madera o cuerdas de atado.

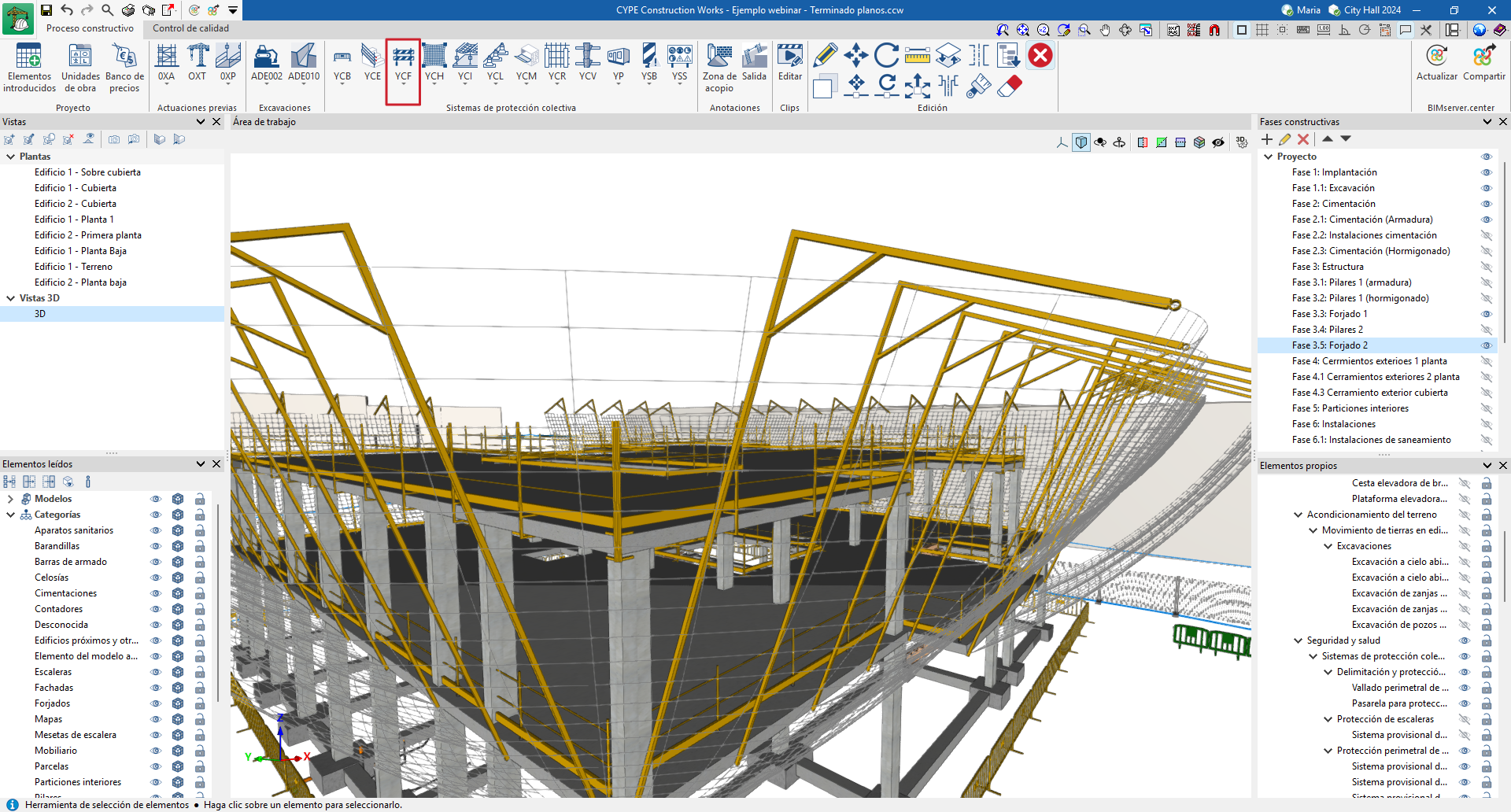

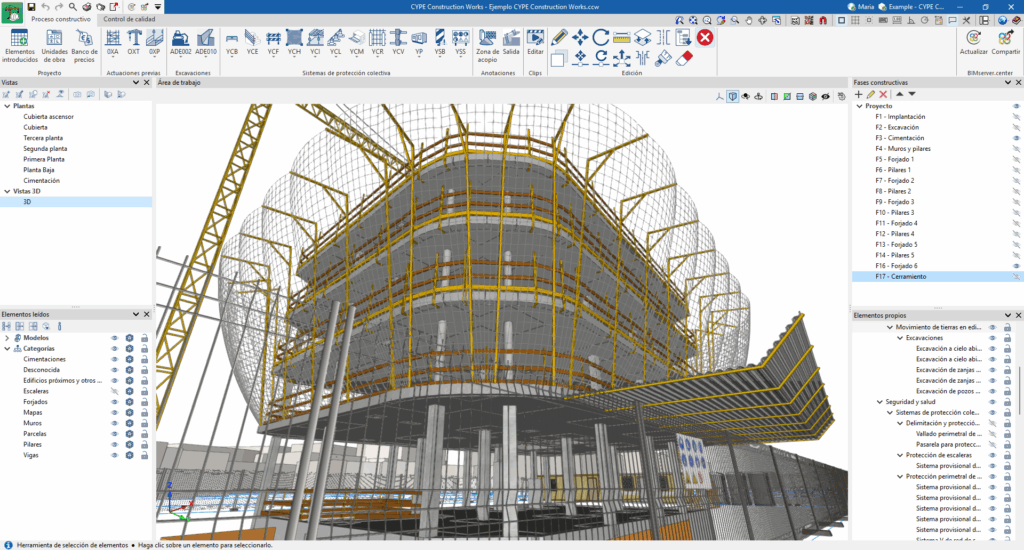

Protección perimetral de bordes de forjado
En este apartado se incluyen distintos sistemas provisionales de protección de borde de forjado, clasificados en los tipos A, B y C, tanto en estructuras de hormigón como metálicas. También se contemplan versiones fabricadas en polipropileno reforzado con fibra de vidrio y sistemas adaptados a cubiertas inclinadas metálicas o naves industriales.
Asimismo, se incorpora el soporte tipo horca para el sistema V de red de seguridad, cuya inclinación se puede configurar según las necesidades de la obra. Este soporte se combina con la red vertical, que puede introducirse en el modelo mediante dos o cuatro puntos, o bien colocarse conjuntamente mediante la opción "Red Vertical y soporte (Introducción múltiple)".

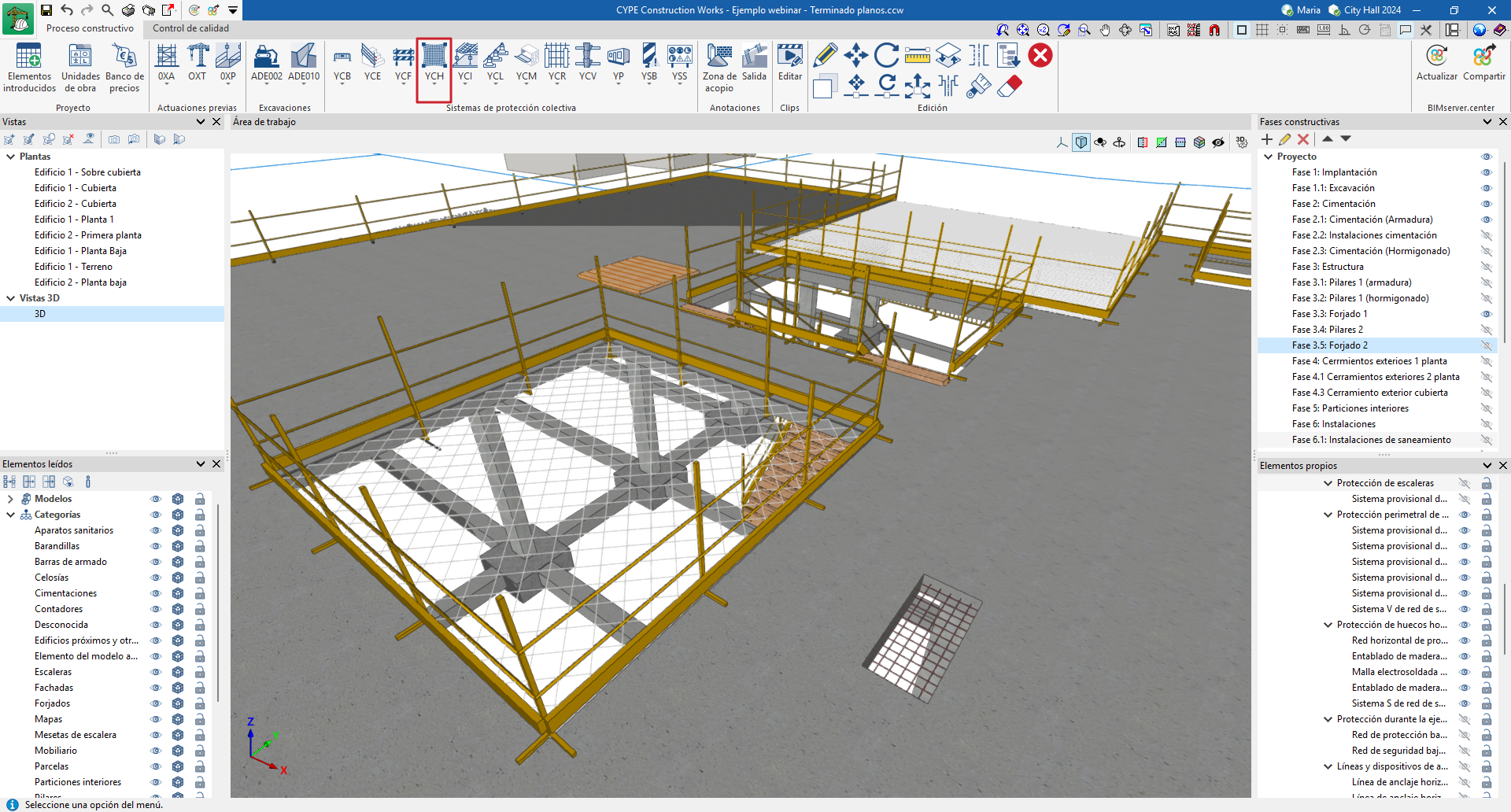

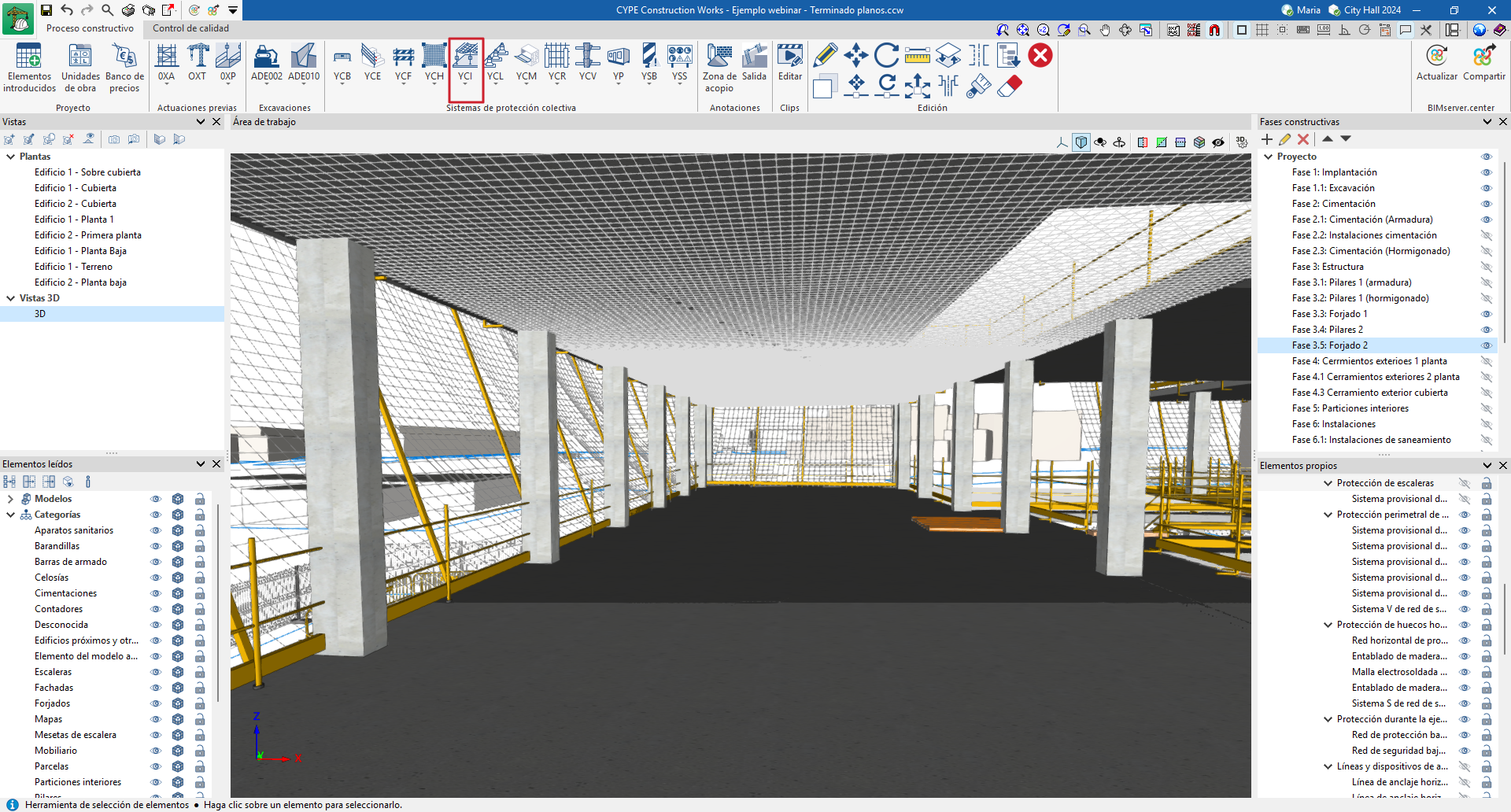

Protección de huecos horizontales en estructuras
CYPE Construction Works ofrece las siguientes opciones para la protección de huecos horizontales en estructura:
- Red horizontal de protección de hueco pequeño de forjado.
- Entablado de madera para protección de hueco pequeño horizontal de forjado.
- Entablado de madera para protección de hueco pequeño de ascensor.
- Malla electrosoldada para protección de hueco pequeño horizontal de forjado.
- Sistema S de red de seguridad para protección de grandes huecos horizontales de forjado.
| Nota: |
|---|
| Si se activa la funcionalidad "Mostrar/ocultar incidencias", el programa mostrará un aviso cuando el elemento introducido no cumpla con los requisitos exigidos por la normativa correspondiente. |

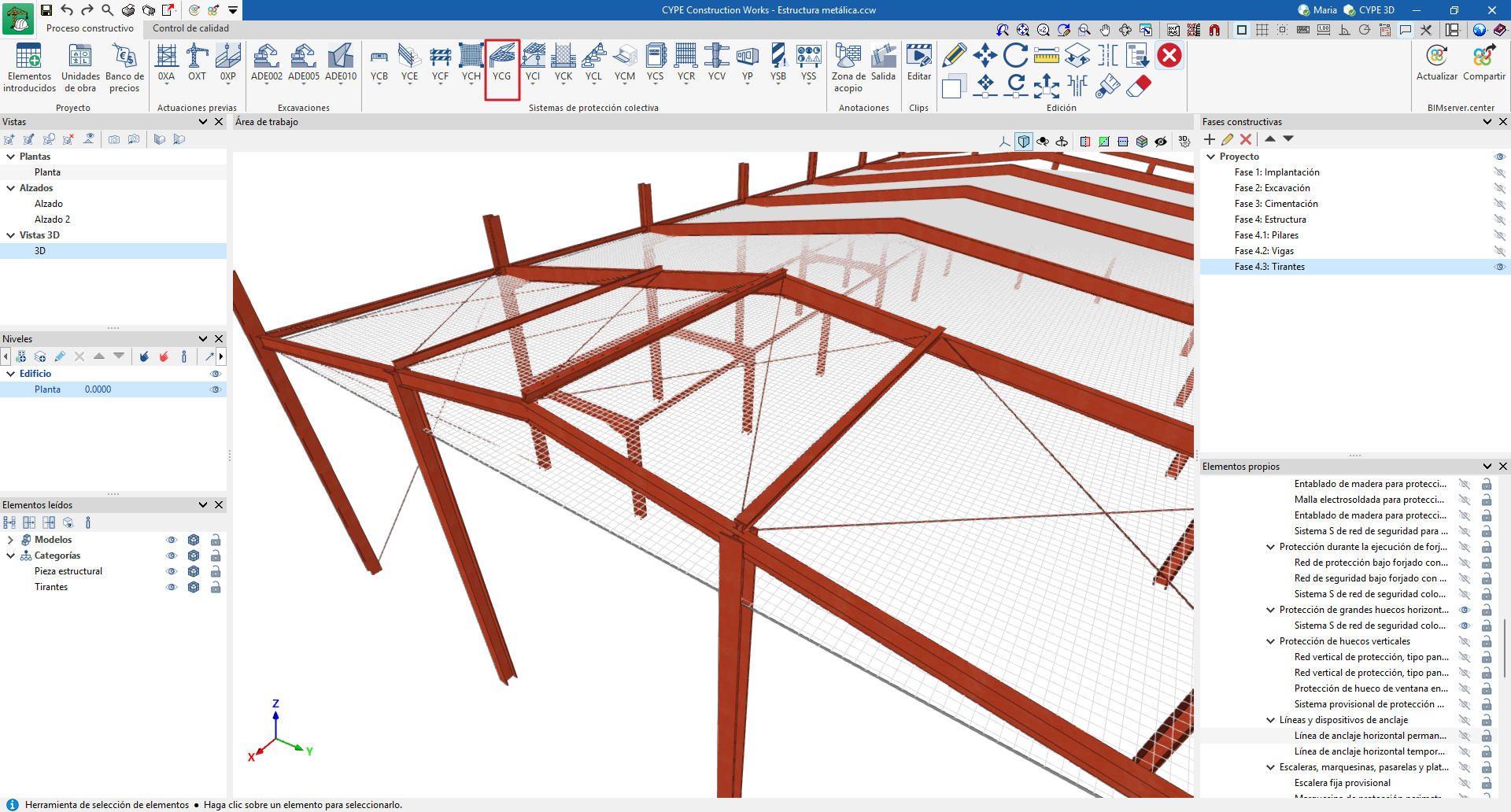

Protección de grandes huecos horizontales en estructuras metálicas
En este apartado se incluye el sistema S de red de seguridad colocada horizontalmente, utilizado para cubrir grandes huecos durante el montaje de estructuras metálicas, con el fin de evitar la caída de operarios y materiales a niveles inferiores.
Es posible elegir entre redes fijas o desplazables, así como definir la superficie del hueco a proteger. También se puede seleccionar tanto el material y la configuración de la red como el tipo de cuerda de unión.

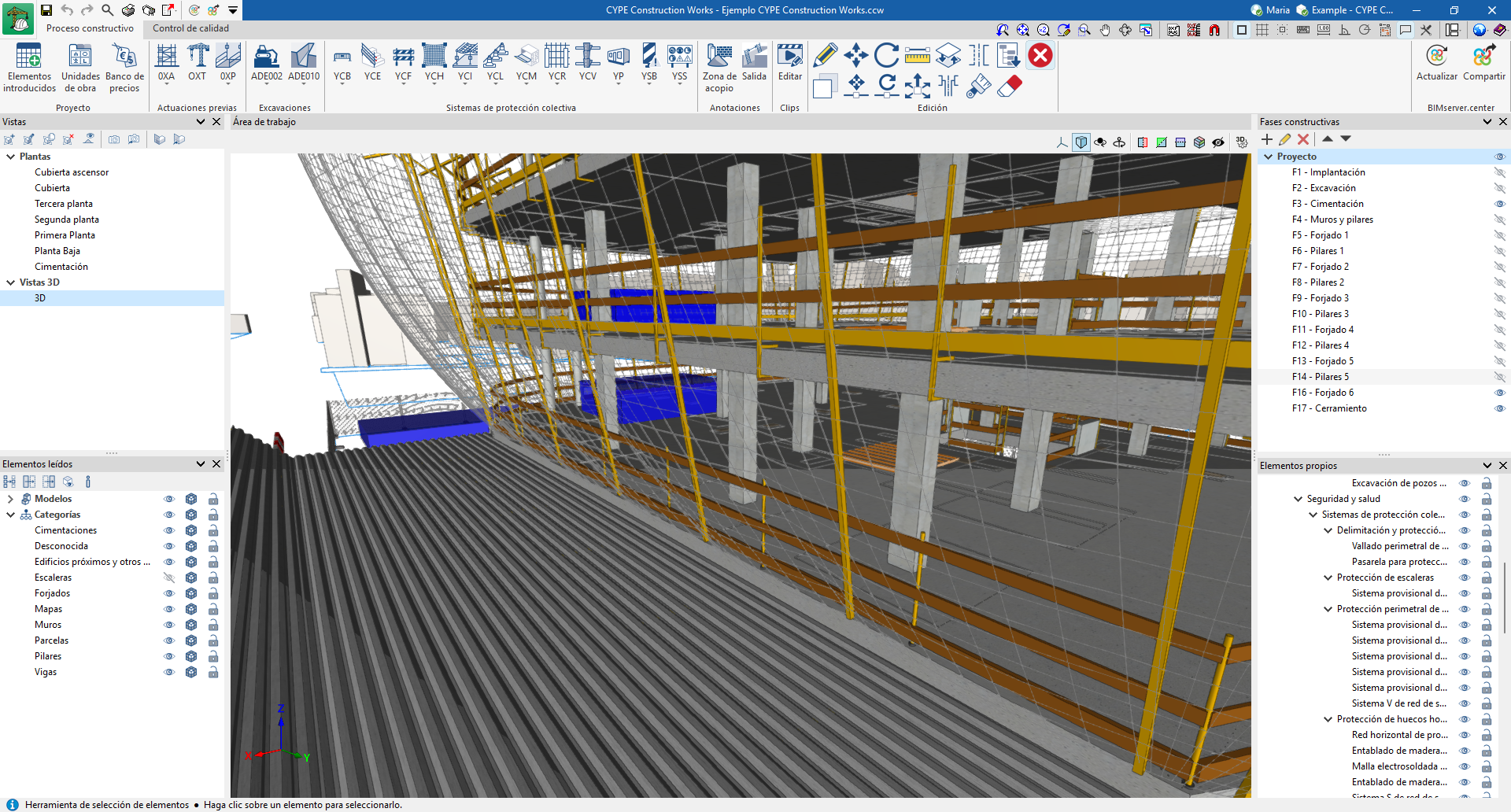

Protección durante la ejecución de forjados
En este apartado se incluyen las redes utilizadas durante la ejecución de forjados, para prevenir la caída de operarios y objetos. Se contemplan dos sistemas: uno con encofrado parcial y otro con encofrado continuo.
La elección de un sistema u otro depende del tipo de forjado a ejecutar. Se puede seleccionar tanto el material de la red como el tipo de anclaje.
También se incluye el sistema S de red de seguridad colocada horizontalmente, utilizado durante el montaje de estructuras prefabricadas y metálicas.

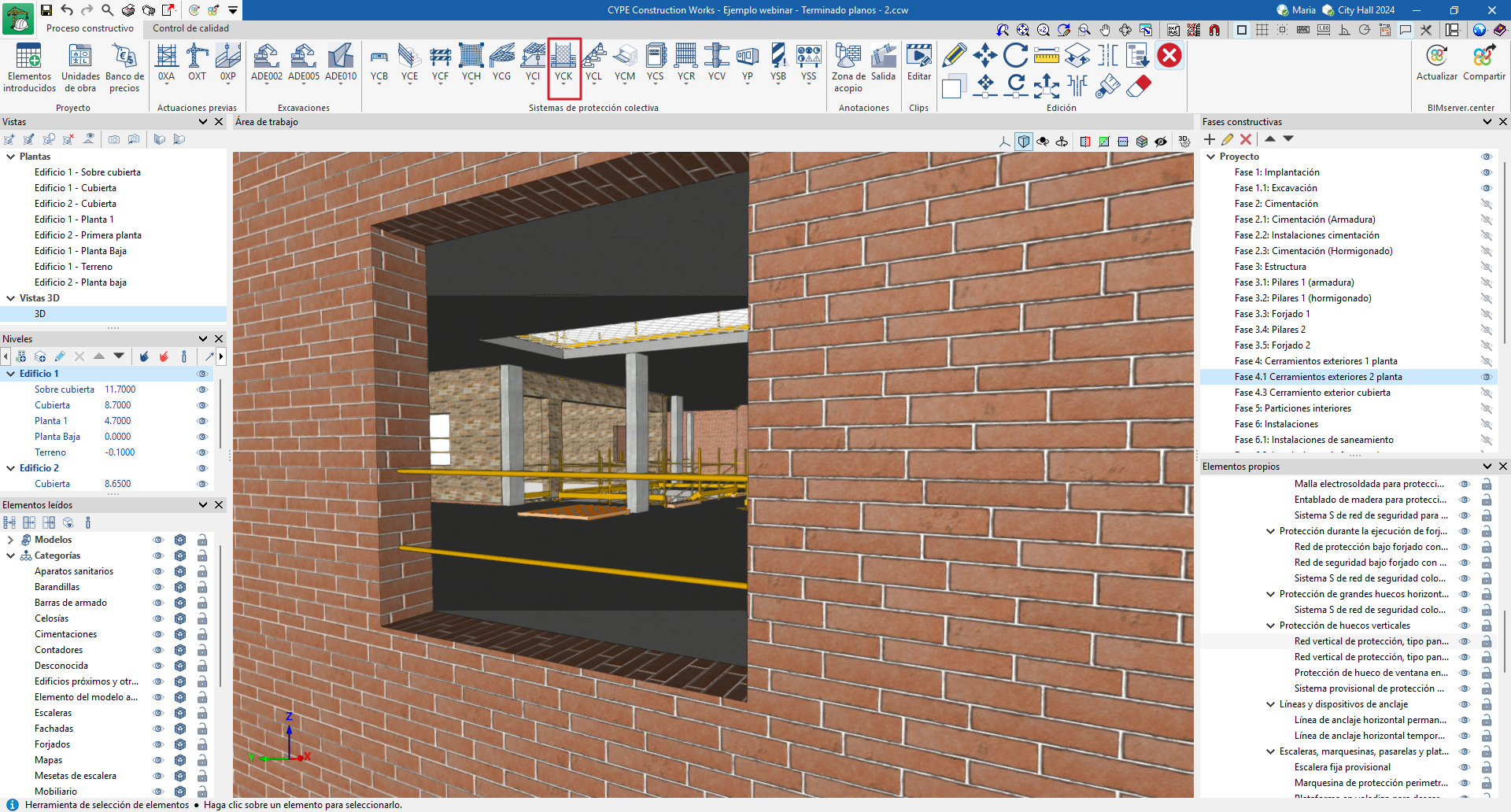

Protección de huecos verticales
En este apartado se incluyen los sistemas de protección destinados a evitar la caída de operarios y materiales a través de huecos situados en planos verticales o perimetrales del edificio, durante la ejecución de la obra.
Se contemplan diferentes aplicaciones, como la protección en bordes perimetrales de forjado, balcones o terrazas, así como la protección provisional de huecos de ventana y de frentes de huecos de ascensor.

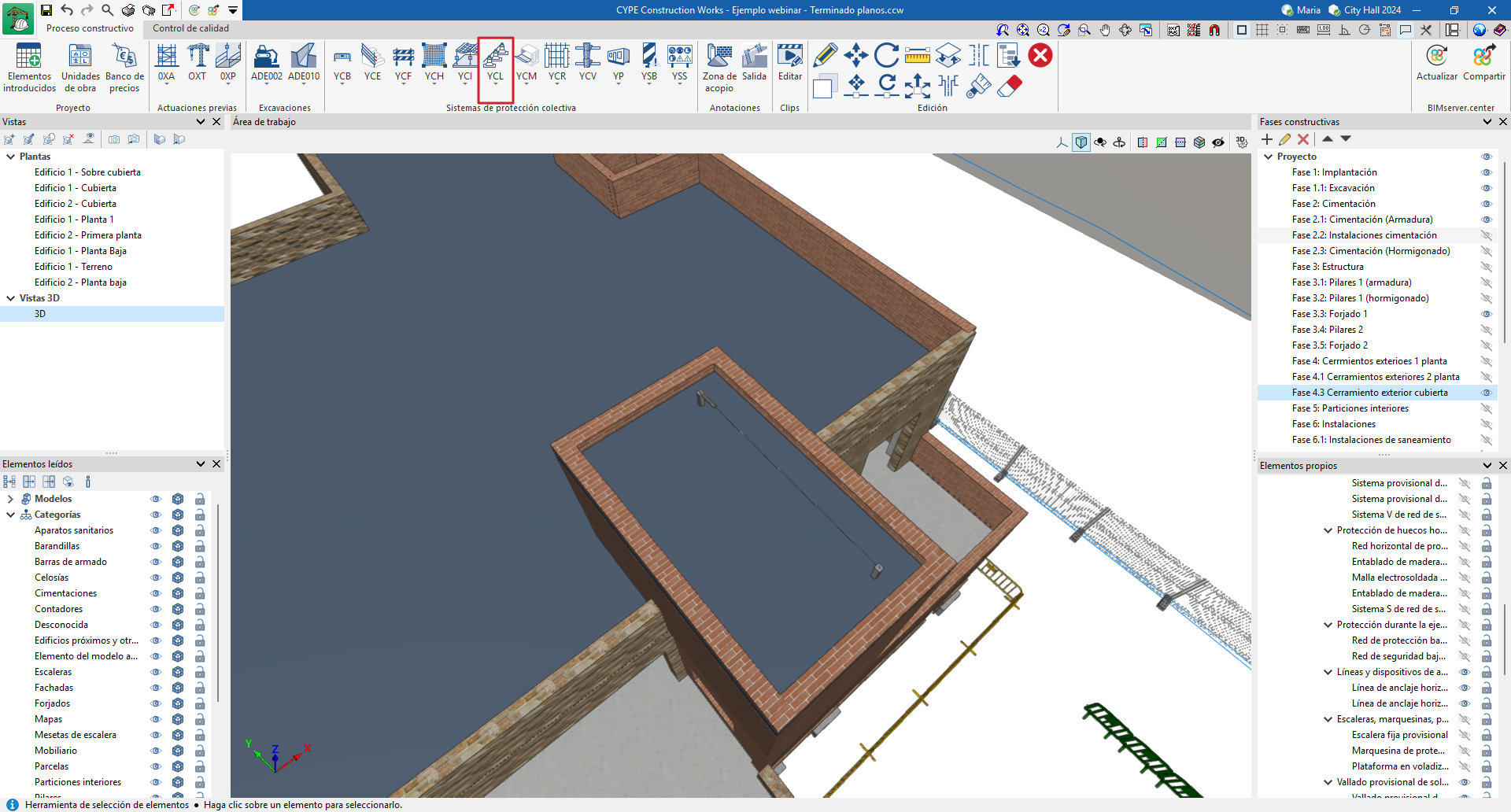

Líneas y dispositivos de anclaje
Desde este apartado se pueden introducir líneas de anclaje horizontales, tanto permanentes como temporales.
La opción "Línea de anclaje horizontal permanente, de cable de acero, sin amortiguador de caídas", permite añadir anclajes intermedios y/o postes bajo el anclaje terminal.
Por su parte, la opción "Línea de anclaje horizontal temporal, de cable de acero, con amortiguador de caídas" permite elegir entre anclajes terminales de tipo placa o de tipo poste.

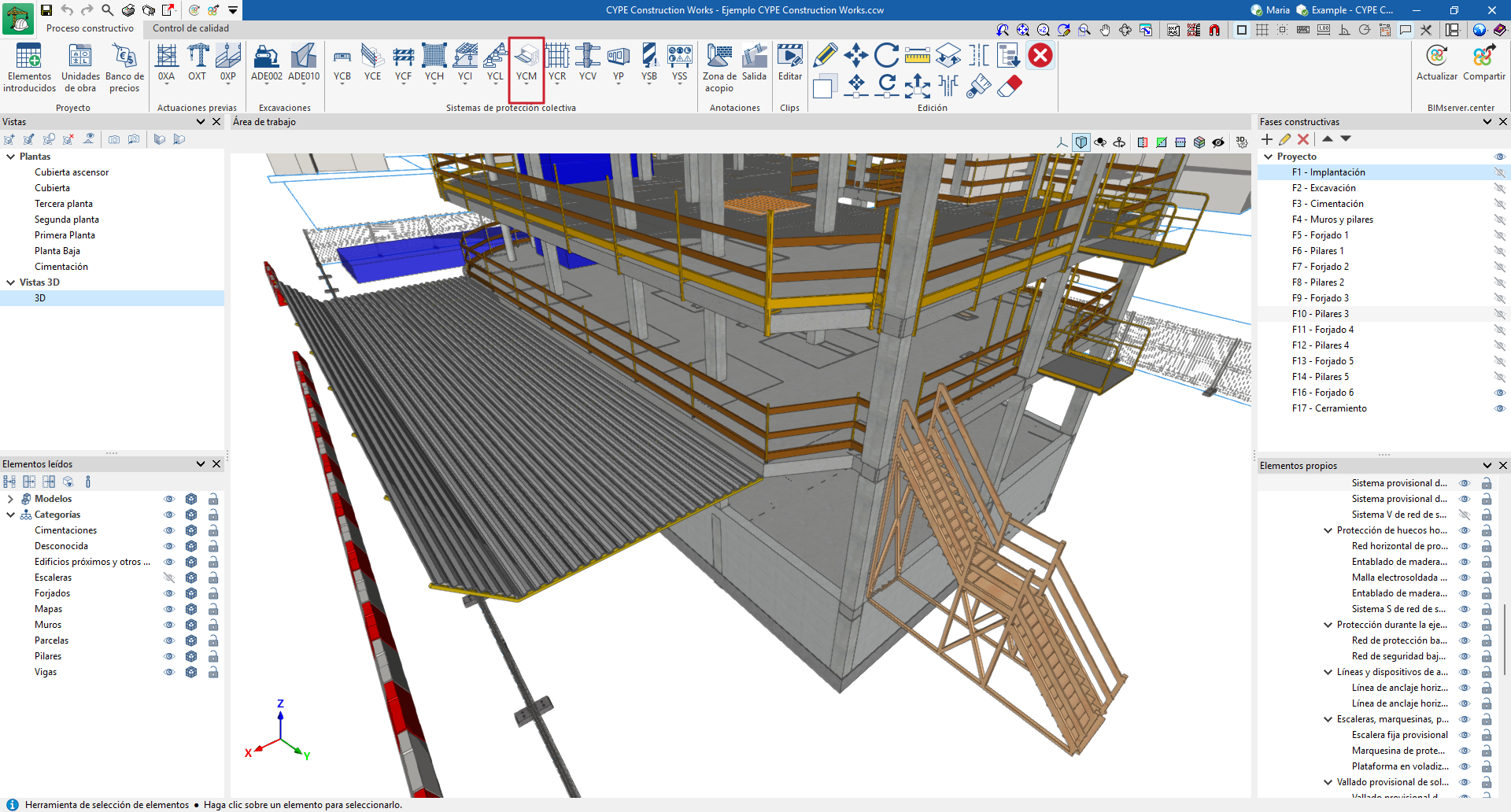

Escaleras, marquesinas, pasarelas y plataformas
CYPE Construction Works cuenta con la opción "Escalera fija provisional" de madera, que permite adaptar sus dimensiones e insertarla mediante un único punto. También incorpora la opción "Escalera fija provisional (2 puntos)" de madera, que permite definir el número de mesetas y colocarla a partir de dos puntos.
Además, para la protección de los viandantes, existe la opción "Marquesina de protección perimetral del edificio".
Para la elevación de los materiales, el programa incluye la opción "Plataforma en voladizo para descarga de materiales en planta", que se puede configurar como fija o con trampilla.

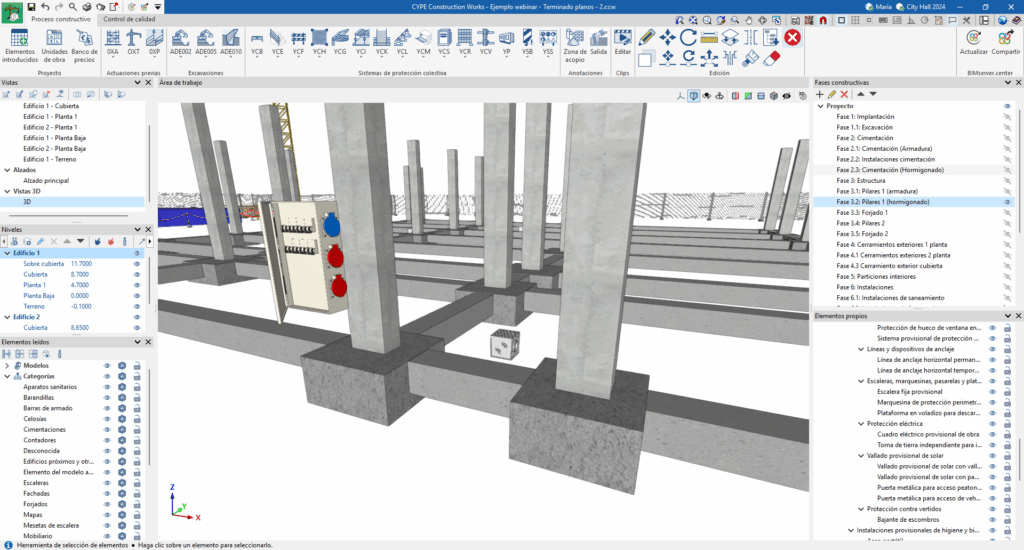

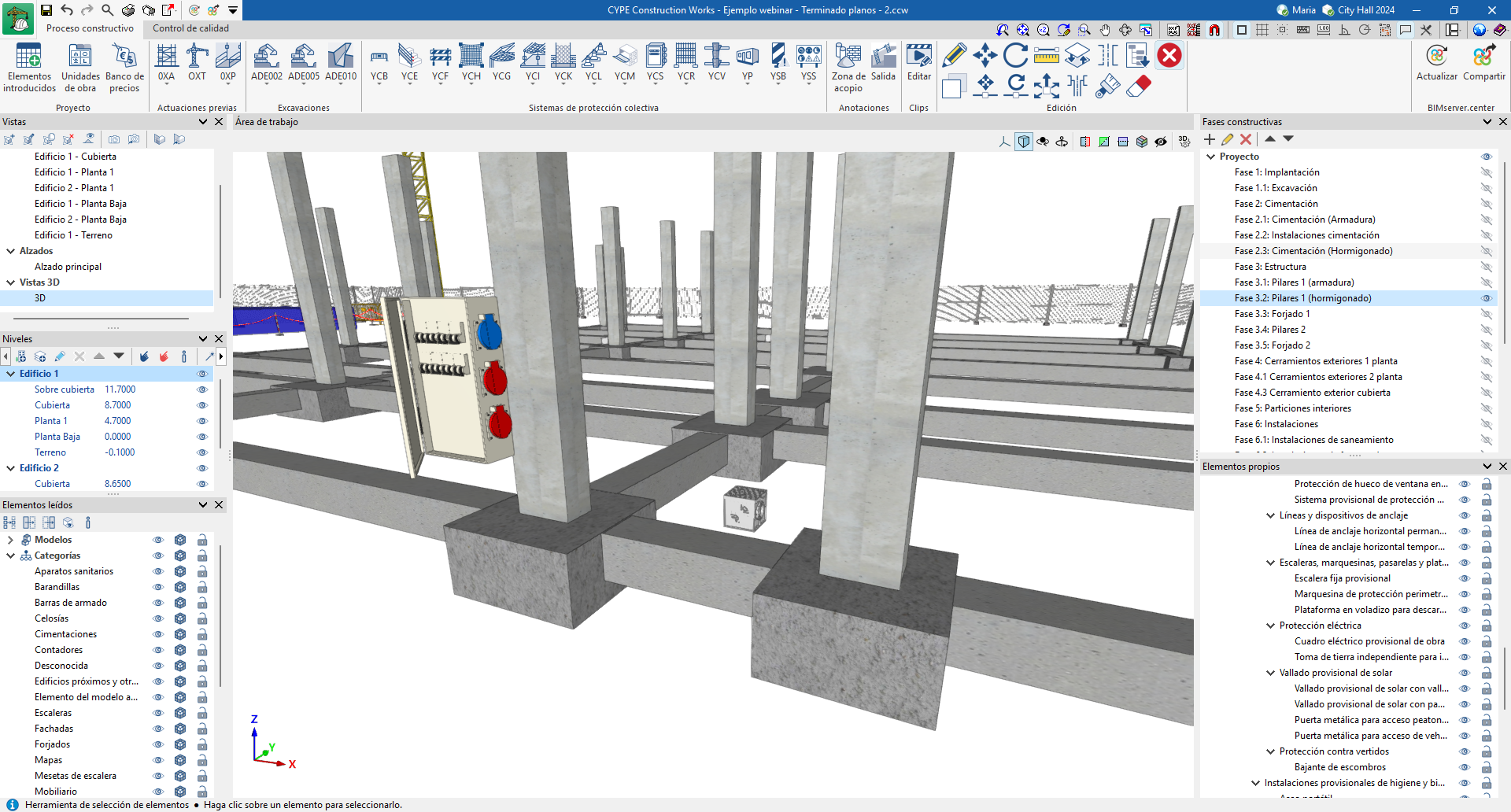

Protección eléctrica
En este apartado se incluyen los elementos destinados a garantizar la seguridad eléctrica durante la ejecución de la obra.
Se contemplan el cuadro eléctrico provisional de obra, empleado para la distribución y control del suministro eléctrico temporal, y la toma de tierra independiente, necesaria para asegurar la protección de las personas y los equipos frente a posibles derivaciones o contactos eléctricos accidentales.
En el caso del cuadro eléctrico, es posible seleccionar la potencia (kW), mientras que para la toma de tierra independiente se puede definir la longitud del electrodo y especificar si incluye la excavación y el relleno del trasdós.

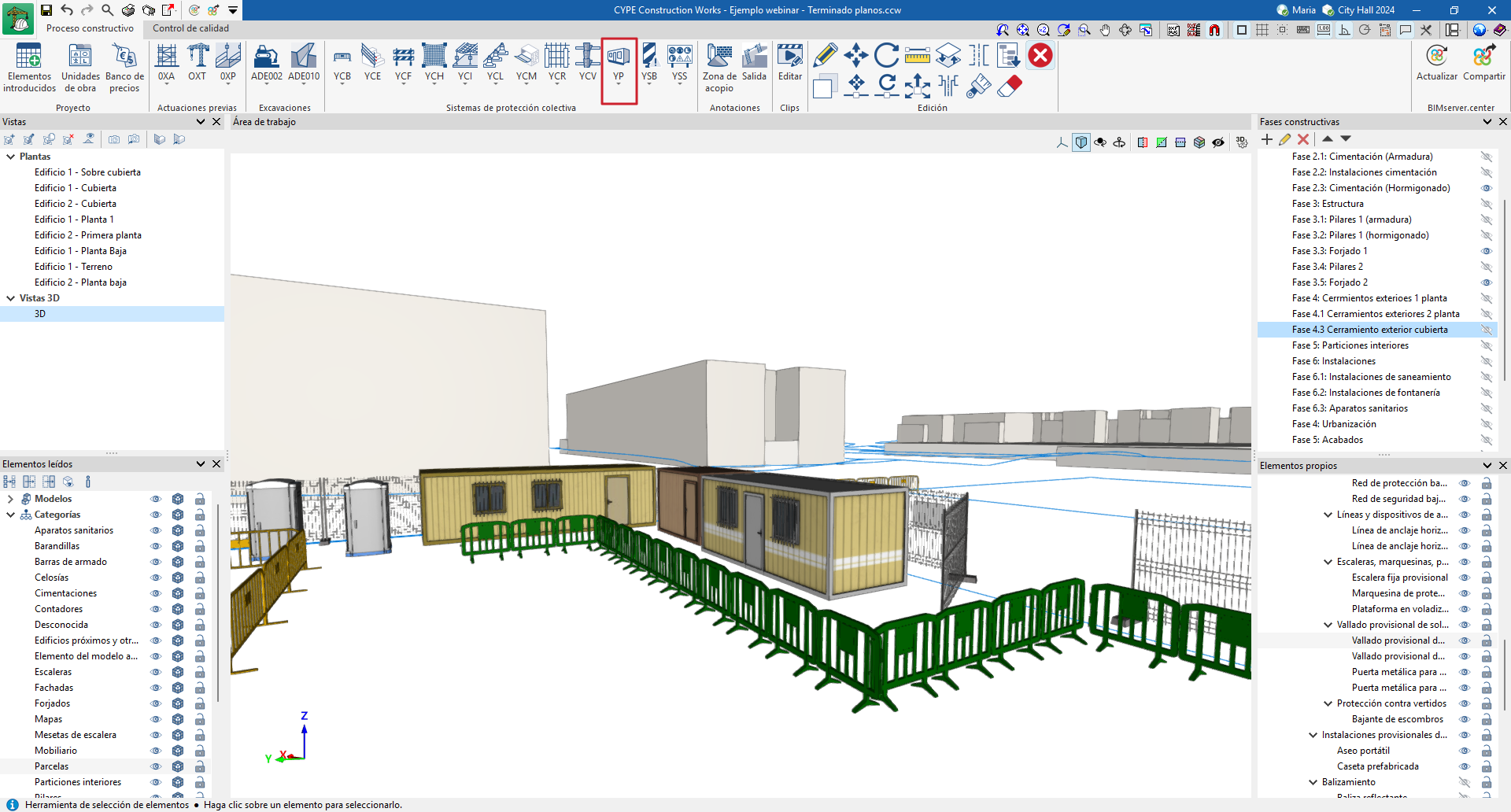

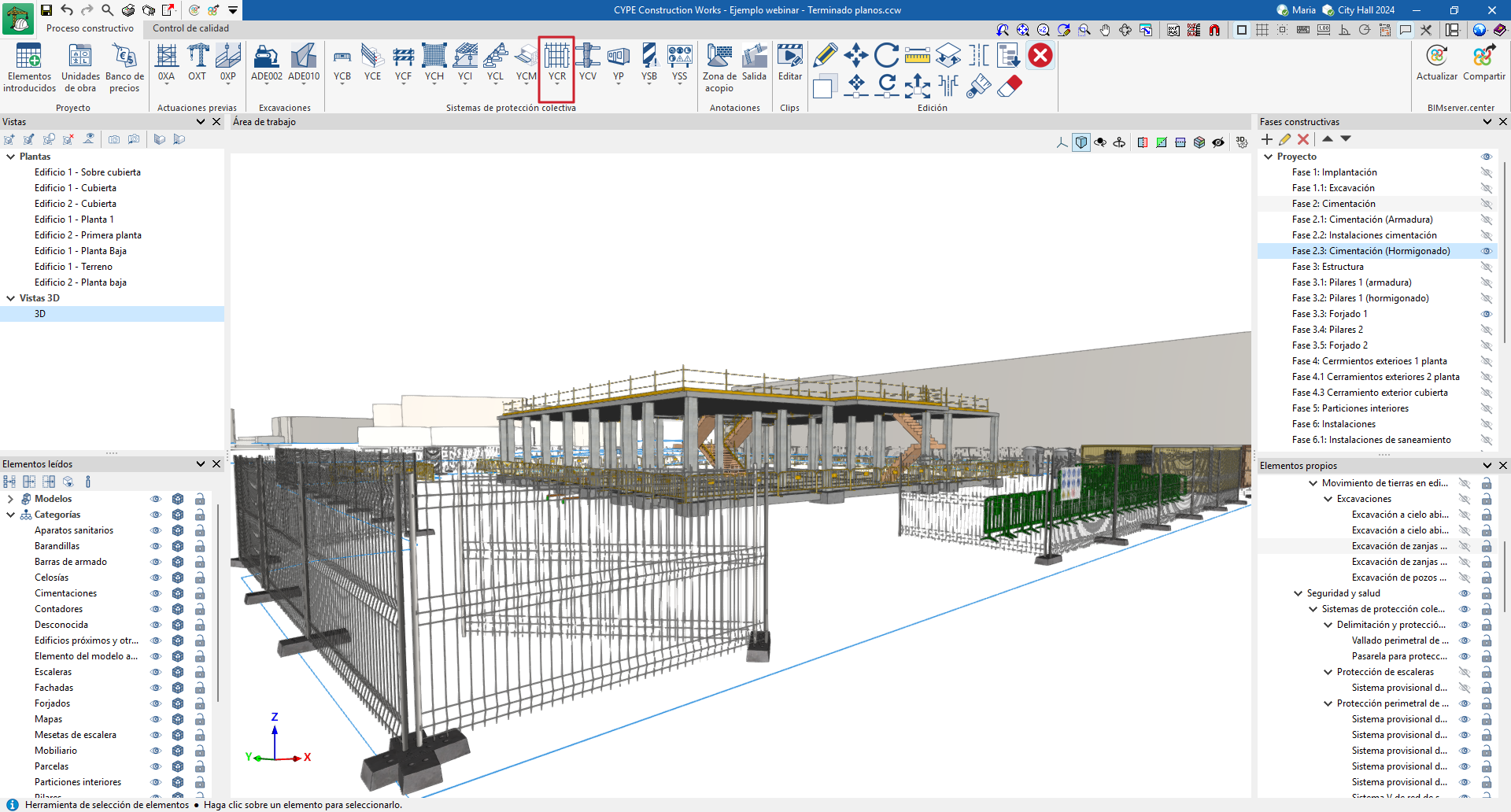

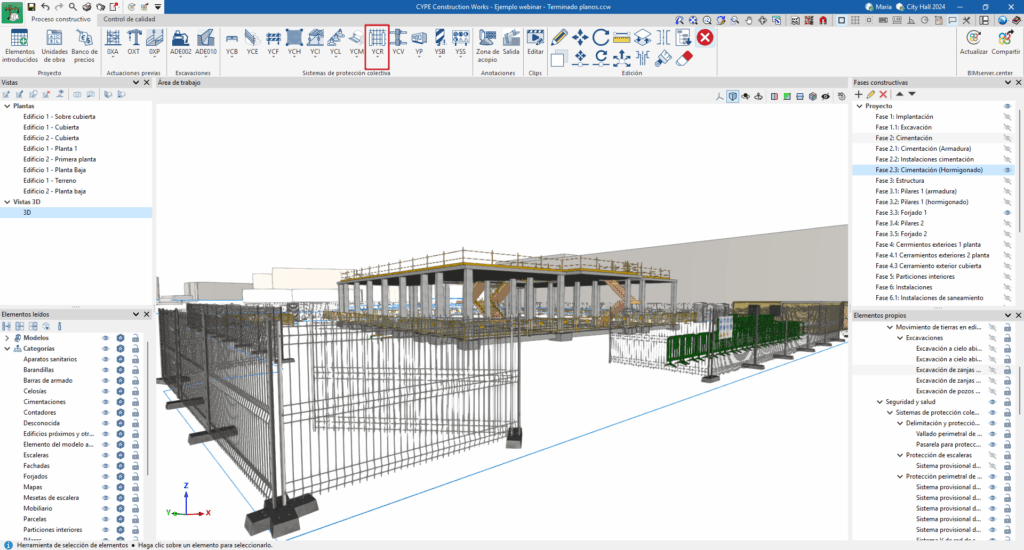

Vallado provisional de solar
Desde la opción "Vallado provisional de solar" es posible introducir vallas trasladables, colocadas sobre bases prefabricadas de hormigón. Estas vallas se pueden configurar para que tengan fijación al pavimento, si se desea.
También se pueden incluir vallados compuestos por paneles metálicos, y definir el tipo de perfil del soporte y las dimensiones del panel.
Asimismo, se pueden incorporar puertas metálicas para el acceso de peatones o vehículos.

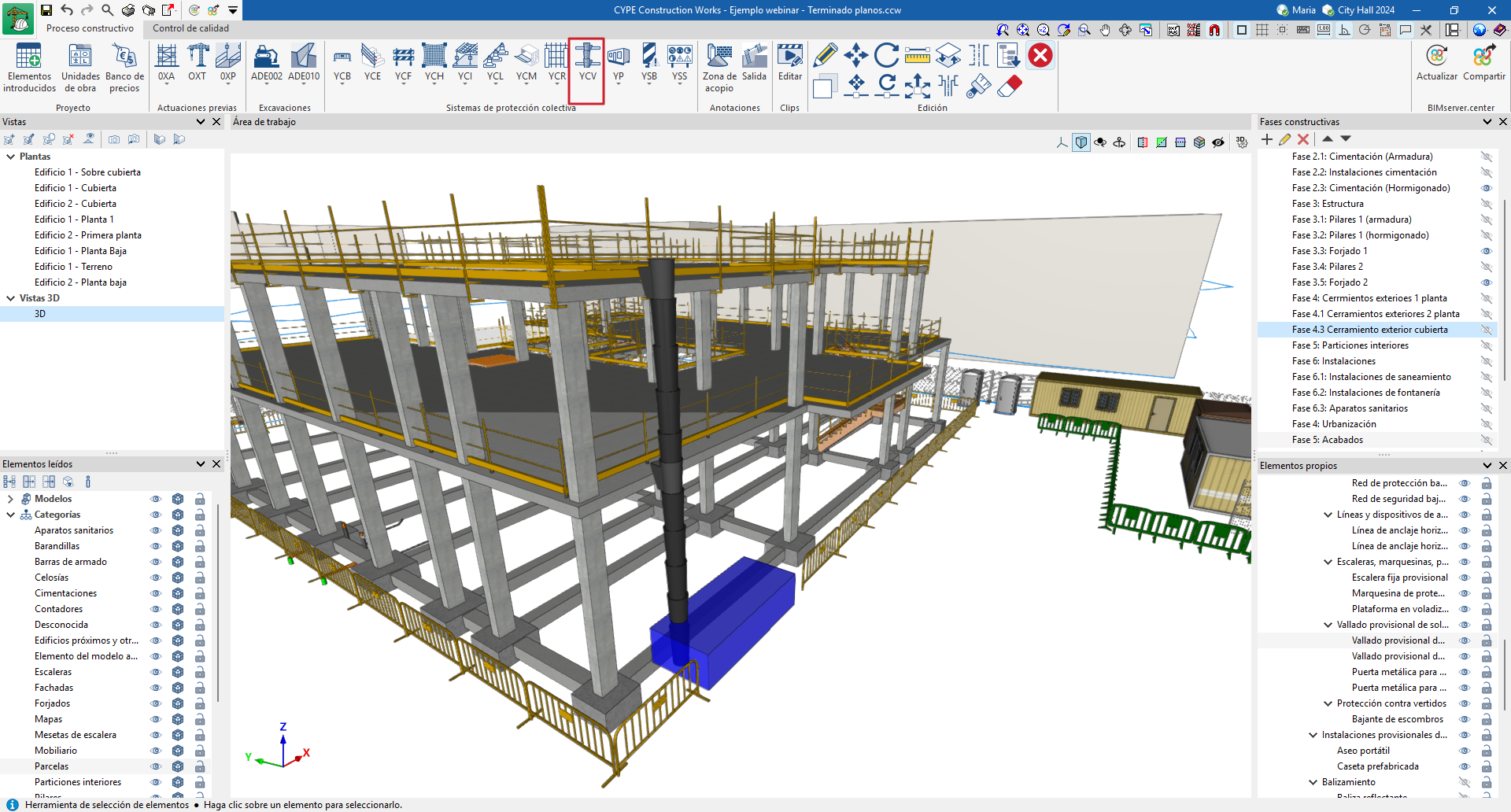

Protección contra vertidos
CYPE Construction Works cuenta con la opción "Bajante de escombros", que permite insertar un tubo modular con embocaduras situadas a una distancia definida por el usuario, lo que facilita el vertido controlado de residuos de obra.

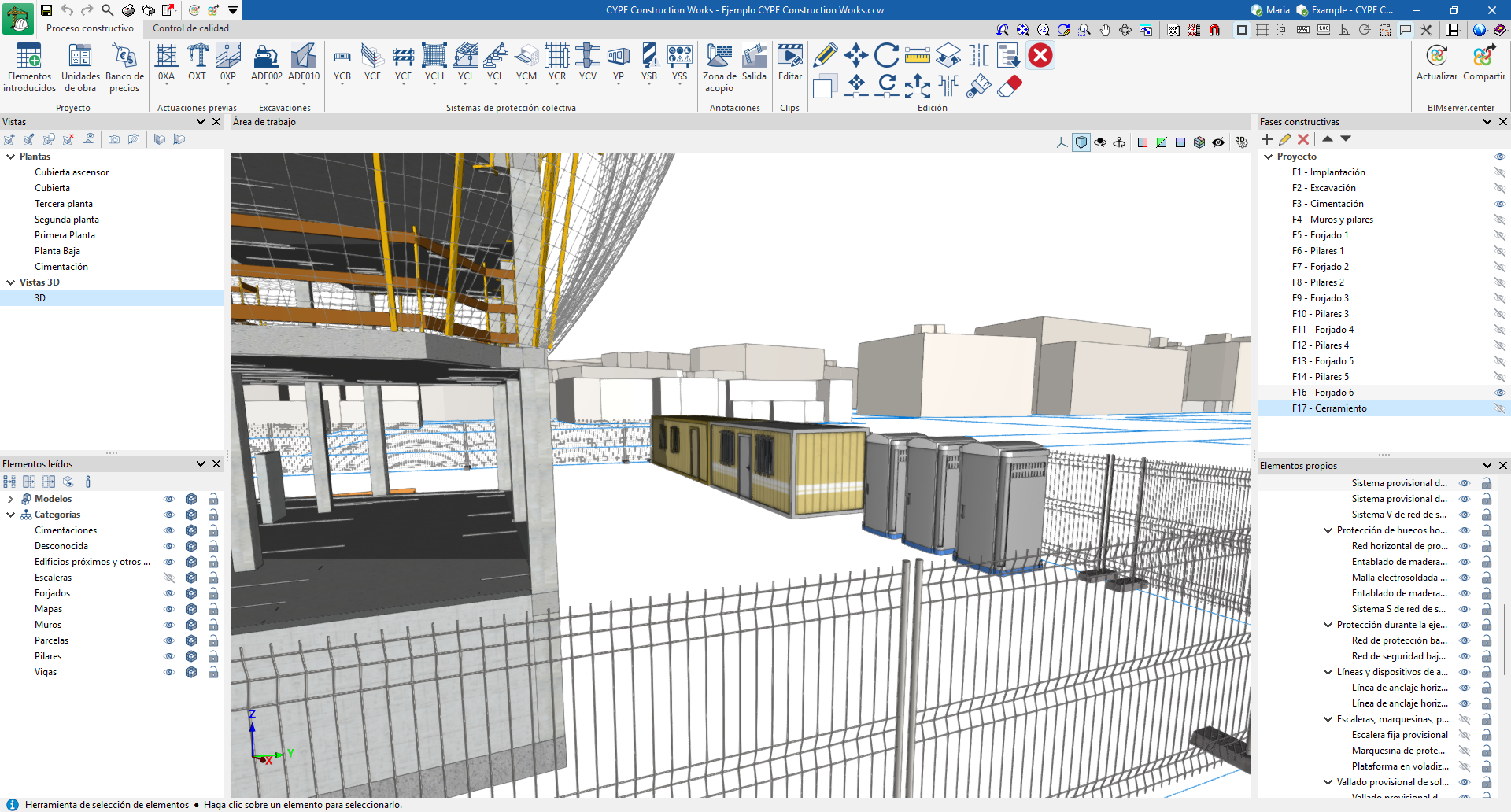

Instalaciones provisionales de higiene y bienestar
Dentro del apartado "Instalaciones provisionales de higiene y bienestar" se encuentran las casetas prefabricadas y de aseo portátiles (aseo químico).
Las casetas prefabricadas se pueden configurar como aseo, vestuario, despacho de oficina, comedor, almacén, almacén de productos químicos o almacén de productos inflamables.
Señalización provisional de obras
Balizamiento
El apartado "Balizamiento" permite añadir los siguientes elementos: baliza reflectante, baliza luminosa, barrera de seguridad, cadena de delimitación, cascada luminosa, cinta bicolor, cono, cordón de guirnaldas reflectantes, guirnalda luminosa, hito reflectante, piqueta reflectante, pórtico de limitación de altura, tetrápodo y valla trasladable.
Señalización de seguridad y salud
En el apartado "Señalización de seguridad y salud" se incluye una variedad de carteles indicativos: cartel general indicativo de riesgos, señal de seguridad y salud en el trabajo: de advertencia, de prohibición, de obligación, de extinción, y de evacuación, salvamento y socorro.
