Elementos de sombra

Los elementos de sombra permiten simular el efecto de salientes de fachada como los retranqueos, los voladizos sobre la ventana o las proyecciones laterales que producen sombreamiento sobre el hueco, en caso de que no hayan sido definidos en el modelo geométrico directamente (dibujando elementos como muros y particiones o forjados).

Los parámetros que caracterizan los elementos de sombra son los siguientes:

• Voladizo (proyección horizontal) (opcional)
  Permite considerar un saliente o voladizo sobre la ventana o hueco acristalado.
  • Vuelo
  • Distancia al hueco
  • Ángulo con la horizontal
• Lateral izquierdo (opcional)
  Permite considerar una proyección lateral a la izquierda de la ventana o hueco acristalado.
  • Vuelo
  • Distancia al hueco
• Lateral derecho (opcional)
  Permite considerar una proyección lateral a la derecha de la ventana o hueco acristalado.
  • Vuelo
  • Distancia al hueco

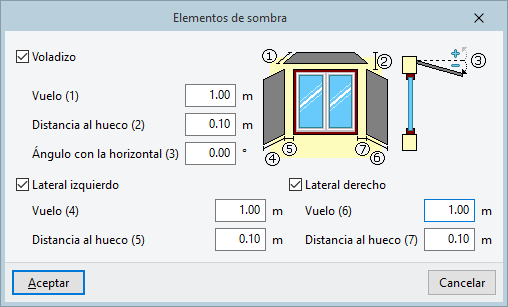

El esquema visible a la derecha sirve de ayuda para la introducción de estos parámetros.
