Introducción y cálculo de arriostramientos sísmicos de la instalación de extinción de incendios

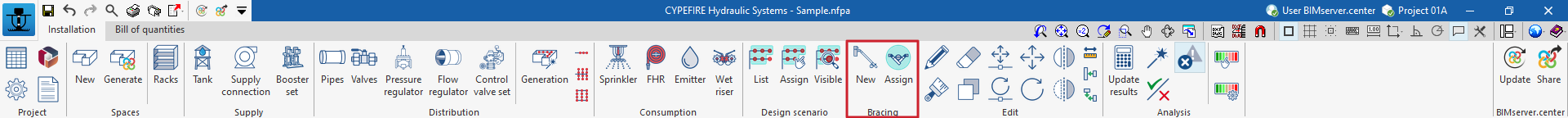

Dentro de la pestaña "Instalación", en el bloque "Arriostramiento" de la barra de herramientas principal, se encuentran las herramientas para introducir arriostramientos sísmicos y para asignarles una zona de influencia compuesta por un conjunto determinado de tuberías de la instalación de extinción de incendios:
Arriostramiento sísmico
Permite introducir un arriostramiento sísmico en el modelo.
Al introducir o editar un arriostramiento sísmico, es posible configurar los siguientes parámetros:
- Referencia
Referencia del arriostramiento sísmico. - Arriostramiento sísmico
Definición del tipo de arriostramiento sísmico entre las siguientes opciones:- Arriostramiento lateral
El arriostramiento se dispone en perpendicular respecto a la tubería que sujeta. - Arriostramiento longitudinal
El arriostramiento se dispone en la misma dirección que la tubería que sujeta. - Arriostramiento de cuatro vías
Arriostramiento en dos direcciones que permite la sujeción de tuberías verticales.
- Arriostramiento lateral
- Composición del soporte
Define los componentes del arriostramiento sísmico. El programa permite la selección de componentes de la "Biblioteca de elementos genéricos" mediante los asistentes disponibles a la derecha. Se pueden crear y editar estos tipos de elementos desde la opción "Biblioteca de elementos genéricos", dentro del bloque "Proyecto".- Abrazadera (Serie / Tipo)
- Riostra (Serie / Tipo)
- Anclaje (Serie / Tipo)
- Disposición del soporte
- Ángulo
Ángulo del soporte medido respecto a la vertical. - Posición del anclaje
- Fuerza horizontal, perpendicular a la superficie
- Fuerza vertical, perpendicular a la superficie
- Fuerza paralela a la superficie
- Ángulo
Después, el arriostramiento sísmico se debe disponer en el modelo sobre un punto determinado de una tubería de la instalación de extinción de incendios.
Posteriormente es necesario asignar las tuberías de la zona de influencia del arriostramiento utilizando la opción correspondiente del mismo bloque.

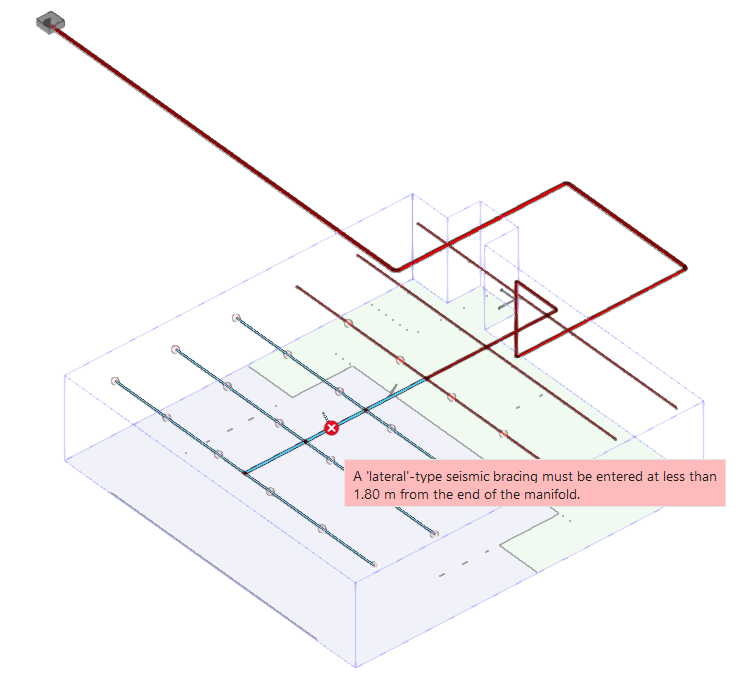

Con los datos suministrados, al calcular, el programa realiza las siguientes comprobaciones sobre el arriostramiento sísmico, que se pueden consultar y listar en el apartado correspondiente de su panel de edición:
- Diámetro nominal
Comprueba que el diámetro de la abrazadera es igual o superior al diámetro de la tubería que sujeta. - Separación entre soportes
Comprueba que la separación entre soportes no supera el valor máximo. - Carga máxima de la riostra
Comprueba que la carga asignada a la riostra no supera el valor máximo permitido por los tipos de componentes seleccionados. - Carga máxima del anclaje
Comprueba que la carga asignada al anclaje no supera el valor máximo permitido por los tipos de componentes seleccionados.
Con los datos suministrados, al calcular, el programa realiza las siguientes comprobaciones sobre el arriostramiento sísmico, que se pueden consultar y listar en el apartado correspondiente de su panel de edición.
- Diámetro nominal
Comprueba que el diámetro de la abrazadera es igual o superior al diámetro de la tubería que sujeta. - Separación entre soportes
Comprueba que la separación entre soportes no supera el valor máximo. - Carga máxima de la riostra
Comprueba que la carga asignada a la riostra no supera el valor máximo permitido por los tipos de componentes seleccionados. - Carga máxima del anclaje
Comprueba que la carga asignada al anclaje no supera el valor máximo permitido por los tipos de componentes seleccionados.
Además, mediante el botón "Consultar comprobaciones" se obtiene una ficha completa con los datos, el plano de detalle y los resultados de cálculo del arriostramiento seleccionado.
Asignar
Permite asignar o desasignar tuberías de la instalación de extinción de incendios a un arriostramiento sísmico determinado.
Al pulsar sobre un arriostramiento sísmico, aparece un cuadro de diálogo donde se elige si se desea "Asignar" o "Desasignar" tuberías al mismo. Tras aceptar, el programa ilumina las tuberías que están ya asignadas al mismo o las que no están asignadas aún, en función de la operación seleccionada. De esta forma se pueden seleccionar las tuberías deseadas para completar la operación.
