Introducción de consumos: rociadores, bocas de incendio equipadas y emisores

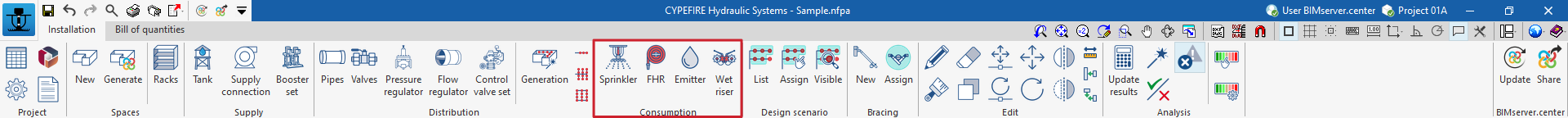

Dentro de la pestaña "Instalación", en el bloque "Consumos" de la barra de herramientas principal, se pueden definir e introducir los consumos de la instalación hidráulica de extinción de incendios: rociadores, bocas de incendio equipadas y emisores.
Rociador
Permite introducir rociadores en el modelo uno a uno junto a su área protegida asociada.

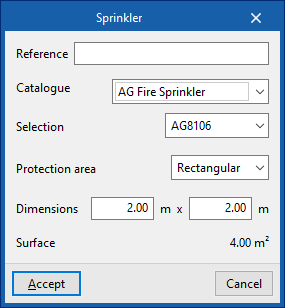

Al introducir un rociador, es posible configurar los siguientes parámetros:
- Referencia
Referencia del rociador. - Catálogo / Selección
El programa permite la selección de un rociador de "Catálogos de fabricante", si están disponibles, o de la "Biblioteca de elementos genéricos" mediante el asistente disponible a la derecha. Se pueden crear y editar estos tipos de elementos desde las opciones "Gestión de catálogos" y "Biblioteca de elementos genéricos", respectivamente, dentro del bloque "Proyecto". - Área protegida
Permite introducir los parámetros que definen el área protegida por el rociador, que puede ser rectangular o circular. El programa informa de la "Superficie" del área protegida obtenida en base a estos parámetros.- Rectangular (Dimensiones)
- Circular (Radio)
Al editar un rociador ya introducido, es posible modificar la geometría del "Área protegida" generada indicando las coordenadas "X" e "Y" que definen los puntos de su perímetro relativas al rociador.
También es posible modificar la "Disposición 3D" del rociador mediante la edición de los siguientes parámetros:
- X, Y, Z
Coordenadas absolutas de la posición del rociador en el modelo. - Ux, Uy, Uz / Vx, Vy, Vz
Componentes de los vectores U y V que determinan el plano de orientación del rociador.

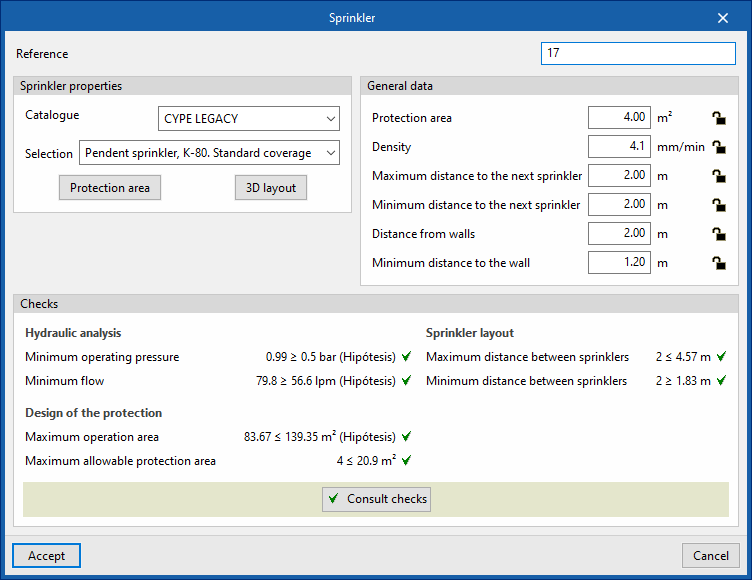

Al calcular, el programa muestra los siguientes datos generales. Estos datos se pueden bloquear o desbloquear. Si se bloquean, el usuario puede imponer su valor. Al mantenerlos desbloqueados, el programa puede modificarlos tomando la información del modelo y de los resultados del cálculo:
- Área protegida
- Densidad de descarga
- Separación máxima a otro rociador
- Separación mínima a otro rociador
- Distancia a la pared
- Separación mínima a la pared
Las comprobaciones a realizar en los rociadores se pueden definir para cada tipo de recinto en "Opciones generales", dentro del bloque "Proyecto" de la barra de herramientas superior. Tras calcular, el programa permite consultar la verificación de cada una de las comprobaciones definidas en el panel de edición del rociador.
Boca de incendio equipada (BIE)

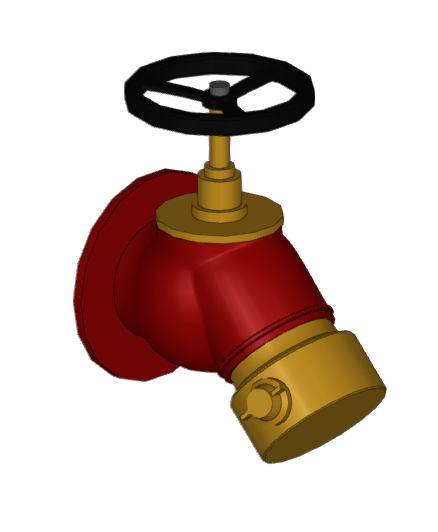

Permite introducir una boca de incendio equipada (BIE).

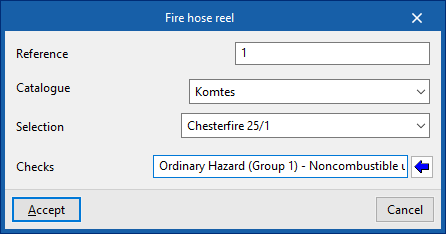

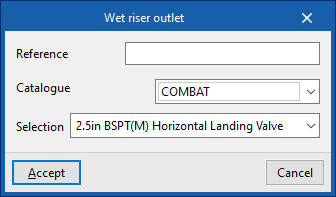

Al introducir o editar una boca de incendio equipada, es posible configurar los siguientes parámetros:
- Referencia
Referencia de la boca de incendio equipada. - Catálogo / Selección
El programa permite la selección de una boca de incendio equipada de "Catálogos de fabricante", si están disponibles, o de la "Biblioteca de elementos genéricos" mediante el asistente disponible a la derecha. Se pueden crear y editar estos tipos de elementos desde las opciones "Gestión de catálogos" y "Biblioteca de elementos genéricos", respectivamente, dentro del bloque "Proyecto".
Las comprobaciones a realizar en las bocas de incendio equipadas se pueden definir para cada tipo de recinto en "Opciones generales", dentro del bloque "Proyecto" de la barra de herramientas superior.
Emisor
Permite introducir un emisor genérico.
Los emisores permiten simular, realizar el cálculo y la comprobación hidráulica de cualquier elemento de una instalación de extinción de incendios (rociadores, BIEs, hidrantes, etc.), sin depender de las restricciones geométricas e hidráulicas de los rociadores y de las bocas de incendio equipadas que se introducen mediante las otras opciones de este bloque.
Al introducir o editar un emisor, es posible configurar los siguientes parámetros:
- Referencia
Referencia del emisor. Permite identificar el elemento introducido en el listado. - K-Factor
Factor de descarga del emisor para calcular el caudal.
El programa no realiza ninguna comprobación sobre los emisores pero, gracias al motor de cálculo EPANET, es capaz de realizar el cálculo hidráulico del sistema diseñado. Además, sobre la propia interfaz del programa, es posible visualizar los datos obtenidos de caudal y presión para cada uno de los emisores introducidos.
