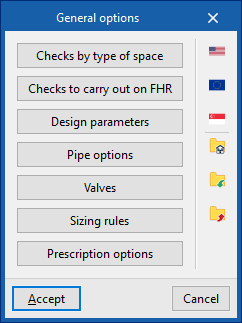

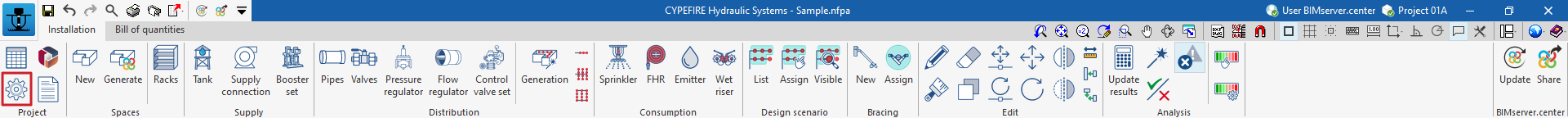

Las opciones disponibles son las siguientes:

• Comprobaciones por tipo de recinto
• Parámetros de cálculo
• Opciones de tuberías
• Datos del proyecto
• Criterios de dimensionamiento

Si se utilizan las opciones de importación de configuración disponibles a la derecha del panel "Opciones generales", es posible generar estos datos automáticamente para diferentes normativas nacionales e internacionales, como las siguientes:

• NFPA 13 y NFPA 14 (Estados Unidos)
  National Fire Protection Association. Standard for the Installation of Sprinkler Systems / Standard for the Installation of Standpipe and Hose Systems
• EN 12845:2016 (Unión Europea)
  Sistemas fijos de lucha contra incendios. Sistemas de rociadores automáticos. Diseño, instalación y mantenimiento
• CP 52:2004 (Singapur)
  Singapore Standard - Code of practice for automatic fire sprinkler system

Para instalaciones en el resto del mundo o para realizar cálculos específicos, pueden introducirse y configurarse manualmente las comprobaciones de forma personalizada.

El resto de opciones de la columna derecha permiten importar y exportar a ficheros en disco la configuración completa del panel "Opciones generales", así como seleccionar un fichero con valores iniciales para la creación de una obra nueva.

A continuación se detallan las utilidades mencionadas.

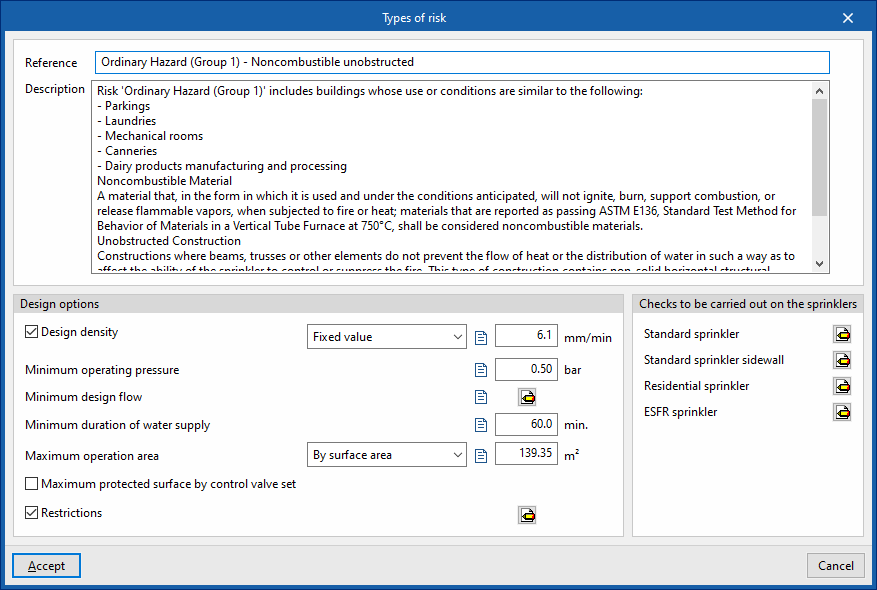

Comprobaciones por tipo de recinto

En este apartado se activan y se configuran las comprobaciones a realizar por cada tipo de recinto introducido según su riesgo.

En cada tipo de recinto, el programa permite definir los siguientes parámetros:

• Referencia
  Referencia del tipo de recinto, según su riesgo.
• Descripción
  Descripción del tipo de recinto.
• Opciones de cálculo
  En cada una de las siguientes opciones y comprobaciones, se puede introducir un texto descriptivo configurable, además del valor numérico asociado a las mismas:
  • Densidad de diseño (Valor fijo / Definida por puntos) (opcional)
    Cantidad de agua descargada por unidad de tiempo por la instalación de rociadores sobre una superficie determinada. Se puede expresar con un valor fijo o mediante una curva que obtiene la densidad de diseño a considerar a partir del área de operación de los rociadores activos.
  • Presión mínima de operación
    Presión mínima que debe alcanzarse en los rociadores.
  • Caudal mínimo de diseño
    Caudal mínimo admisible que deben proporcionar los rociadores. Se tomará del máximo obtenido a partir de las tres ecuaciones mostradas:
    • Q = k * (P_mín)^1/2 (opcional)
      Caudal (Q) expresado en función del factor de descarga (k), definido en el tipo de rociador, y la presión mínima de operación en el rociador (P_mín).
    • Q = D * A (opcional)
      Caudal (Q) expresado en función de la densidad de diseño (D) y el área de operación (A).
    • Valor fijo (en unidades de volumen/tiempo) (opcional)
      Este valor es editable directamente por el usuario.
  • Tiempo mínimo de suministro de agua (opcional)
    Si la instalación parte de un depósito, este deberá ser capaz de suministrar agua durante el tiempo mínimo establecido en este apartado.
  • Área máxima de operación (Por superficie / Por rociadores)
    Valor máximo del área de operación, expresado por superficie o por el número de rociadores que están activos.
  • Superficie protegida máxima por puesto de control (opcional)
    Si la instalación dispone de un puesto de control, la superficie protegida por el mismo no deberá superar este valor.
  • Restricciones
    Permite configurar restricciones en la instalación, definiendo el tipo de respuesta para cada tipo de rociador. Los rociadores de distinta respuesta no podrán instalarse conjuntamente, en función de si se marcan o no las casillas de la parte inferior del diálogo.
    • Tipo de rociador (Rociador estándar / Standard sprinkler sidewall / Residential sprinkler / Rociador ESFR / Para todos los tipos) / Tipo de respuesta (Estándar / Rápida / Para todos los tipos)
    • Permitir instalar rociadores de distinta respuesta (opcional)
    • Permitir la instalación de "Residential sprinkler" con otros tipos de rociador (opcional)

• Comprobaciones a realizar en los rociadores
  Las siguientes comprobaciones se pueden activar y configurar para los diferentes tipos de rociadores: "Rociador estándar", "Standard sprinkler sidewall", "Residential sprinkler", "Rociador ESFR":
  • Separación máxima entre rociadores (Valor fijo / En función de la densidad de descarga) (opcional)
  • Separación mínima entre rociadores (opcional)
  • Separación máxima a las paredes (Valor fijo / En función de la densidad de descarga) (opcional)
  • Separación mínima a la pared (opcional)
  • Área protegida máxima admisible (Valor fijo / En función de la densidad de descarga) (opcional)
  • Área protegida mínima (opcional)
  • Anchura máxima del recinto (sin rociadores centrales) (opcional) [solamente en "Standard sprinkler sidewall"]
  • Anchura máxima del recinto (con rociadores centrales) [solamente en "Standard sprinkler sidewall"] (opcional) [solamente en "Standard sprinkler sidewall"]
  • Separación máxima paralela a la pendiente (opcional)
  • Separación máxima perpendicular a la pendiente (opcional)

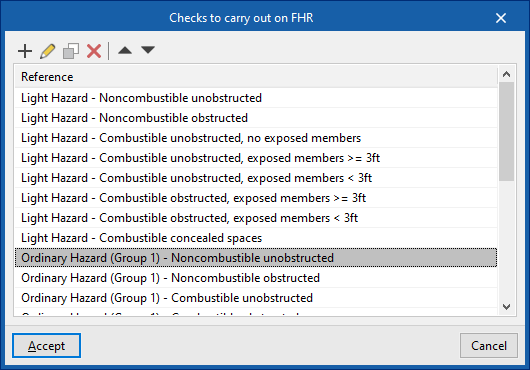

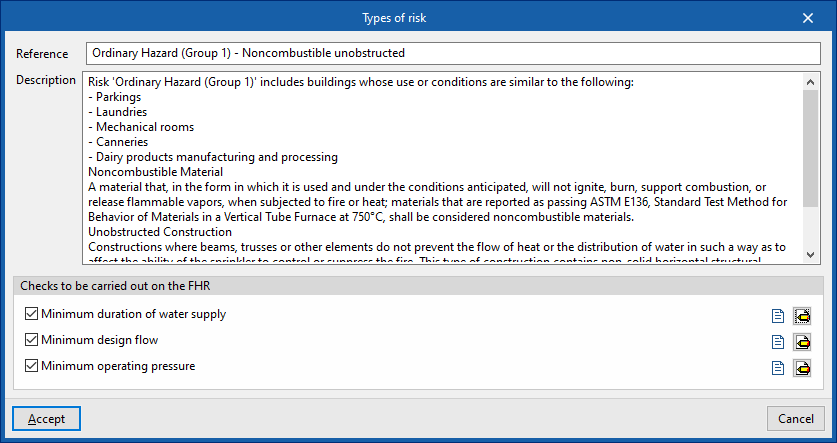

• Comprobaciones a realizar en las BIE
  Se pueden activar y configurar las siguientes comprobaciones a realizar en las bocas de incendio equipadas:
  • Caudal mínimo de diseño
  • Presión mínima de operación

Parámetros de cálculo

• Ecuación de cálculo
  Permite seleccionar la ecuación de cálculo de las pérdidas de carga:
  • Hazen-Williams
    El método de cálculo de Hazen-Williams es uno de los más utilizados debido a su sencillez de cálculo, pero no puede usarse con otro líquido que no sea el agua. Este es el método seleccionado por defecto.
  • Darcy-Weisbach
    El método de cálculo de Darcy-Weisbach es más exacto que el anterior, pero de una complejidad superior, debido al cálculo del factor de fricción. Este método es exigido en algunos casos particulares por algunas normativas, como la NFPA 13. La elección de este método de cálculo permite la configuración de los siguientes parámetros:
    • Gravedad específica
      Ratio de la densidad del fluido respecto a la del agua a 4º C.
    • Viscosidad relativa
      Ratio de la viscosidad cinemática del fluido respecto a la del agua a 20º C.
    • Precisión
      Criterio de convergencia utilizado para indicar que la solución a la ecuación no lineal no se ha encontrado. El cálculo iterativo finaliza cuando la suma de todas las diferencias de caudal dividida por la suma de todos los caudales de línea es menor que el número indicado en este apartado.

• Pérdida de carga en tuberías
  Permite introducir un coeficiente de seguridad que mayora las longitudes de las tuberías para simular las pérdidas de presión debidas a elementos singulares, tales como codos, cruces, tes, válvulas, etc.
  • Coeficiente de mayoración
    Este valor debe ser superior a la unidad, Por ejemplo, para representar un incremento de pérdidas de carga del 15%, se introduce un valor de 1.15.

• Pérdidas de carga por accesorios (opcional)
  Activando esta opción, los accesorios como uniones, codos, tes o cruces se generan durante el cálculo en función de la geometría de la red y se pueden visualizar en la representación 3D de la instalación. Además, en este apartado el programa permite configurar el coeficiente de pérdidas de carga asociado a los diferentes tipos de accesorios generados, tanto en el ramal con flujo directo como en el ramal con cambio de dirección, si procede.
  • Unión (Flujo directo)
  • Codo a 45º (Cambio de dirección)
  • Codo a 90º (Cambio de dirección)
  • Te estándar (Flujo directo, Cambio de dirección)
  • Conexión en cruz (Flujo directo, Cambio de dirección)

• Cálculo sísmico (opcional)
  Al activar esta opción y configurar el siguiente parámetro es posible introducir y calcular arriostramientos sísmicos en la instalación mediante las opciones del bloque "Arriostramientos" de la barra de herramientas principal.
  • Coeficiente sísmico 'Cp'
    Se puede introducir directamente o utilizar el asistente a la derecha para obtenerlo a partir del "Parámetro de aceleración espectral para periodos cortos (Ss)", de acuerdo con "SEI/ASCE 7, Minimum Design Loads of Buildings and other Structures".

Opciones de tuberías

• Comprobaciones
  Permite activar y configurar las siguientes comprobaciones sobre las tuberías:
  • Velocidad máxima (opcional)
    Velocidad máxima del fluido permitida en las tuberías.
  • Máxima pérdida de carga admisible (opcional)
    Relación máxima admitida para la pérdida de carga producida en cualquier tramo de tubería, expresada en porcentaje. Si la diferencia de presión entre los nudos inicial y final es superior al valor indicado, se mostrará un aviso sobre la tubería para advertir de que se debe redimensionar el tramo.
    Esta opción permite detectar rápidamente aquellos tramos que, debido a sus dimensiones, producen grandes pérdidas de carga y que, por tanto, necesiten ser redimensionados. El valor por defecto es 40%.

• Mediciones
  • Generar la medición de soportes (opcional)
    Activando esta opción se genera automáticamente la medición de los soportes de las tuberías a partir de la geometría de la instalación introducida en el modelo. El botón a la derecha permite configurar esta medición editando la "Separación máxima entre soportes" para los diferentes materiales y diámetros de tubería.

Datos del proyecto

Permite incorporar los siguientes datos del proyecto en el programa para que los utilice y los muestre en la composición de listados:

• Nombre del proyecto
• Localización
• Referencia del plano / Fecha
• Referencia del área de operación / Fecha
• Nombre del contratista
• Dirección
• Número de teléfono
• Nombre del proyectista
• Entidad supervisora

Criterios de dimensionamiento

Permite configurar los criterios de dimensionamiento que utiliza el programa al pulsar la opción "Dimensionar" del bloque "Cálculo" de la barra de herramientas principal:

• Diámetro / Rociadores (opcional)
  El programa modificará el diámetro de las tuberías en función del número de rociadores a los que abastece.
  Algunos diámetros solamente están disponibles para tuberías de polipropileno.
