Ejemplos de instalaciones de climatización

A continuación se muestran ejemplos de instalaciones de climatización que se pueden desarrollar en el programa, indicando la disposición de los elementos y las opciones de la pestaña "Instalación" que permiten su introducción en el modelo:

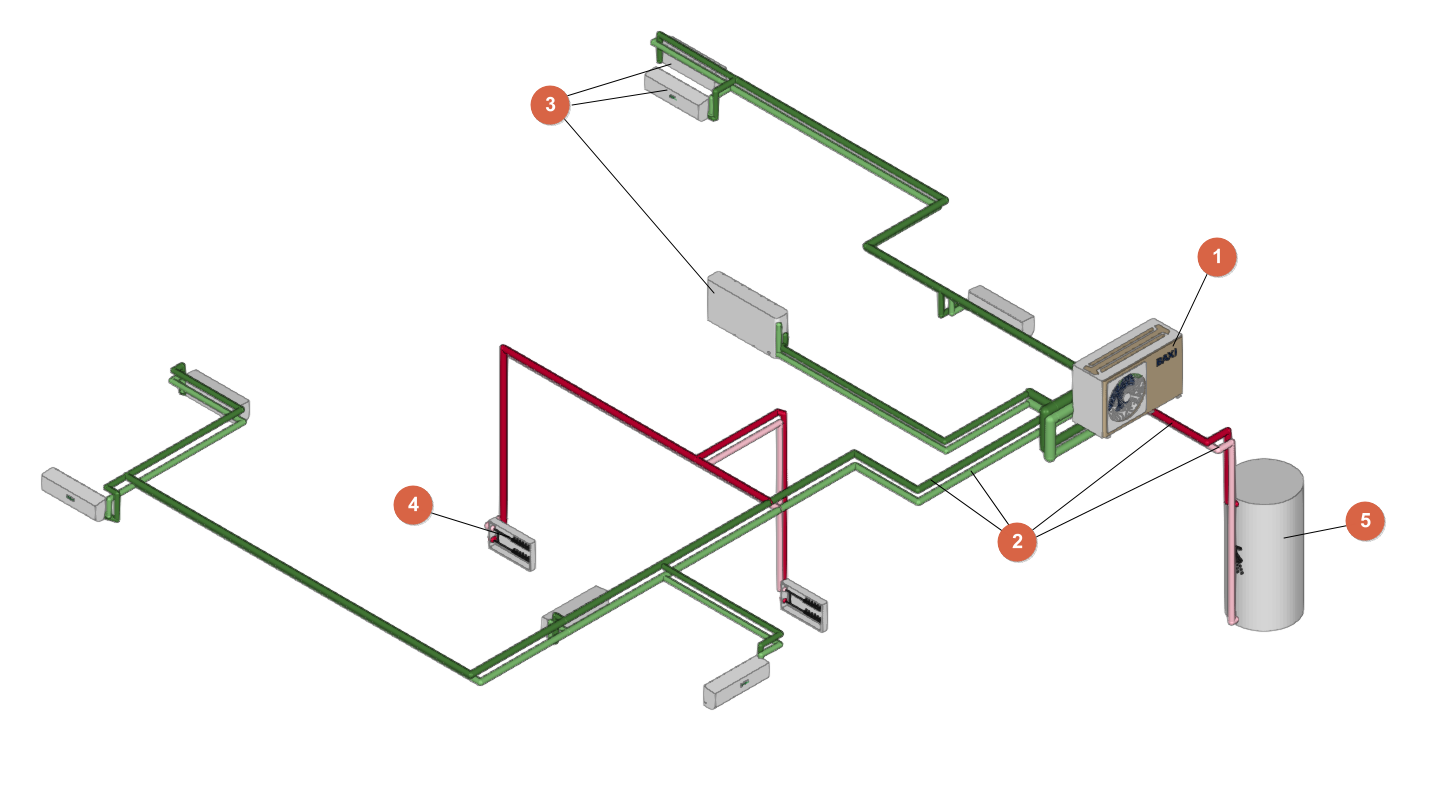

Instalación de aerotermia monobloc para climatización (por fancoils y suelo radiante) y ACS

1. Aerotermo monobloc (desde "Climatización por agua", "Aerotermia", "Unidad compacta, sistema de aerotermia monobloc").
2. Conducciones de agua (desde "Distribución de agua", "Tubería").
3. Fancoils (desde "Climatización por agua", "Emisores" "Fancoil, 2 tubos").
4. Colector de suelo radiante (desde "Climatización por agua", "Emisores", "Colector de suelo radiante").
5. Interacumulador de ACS (desde "Climatización por agua", "ACS", "Interacumulador").

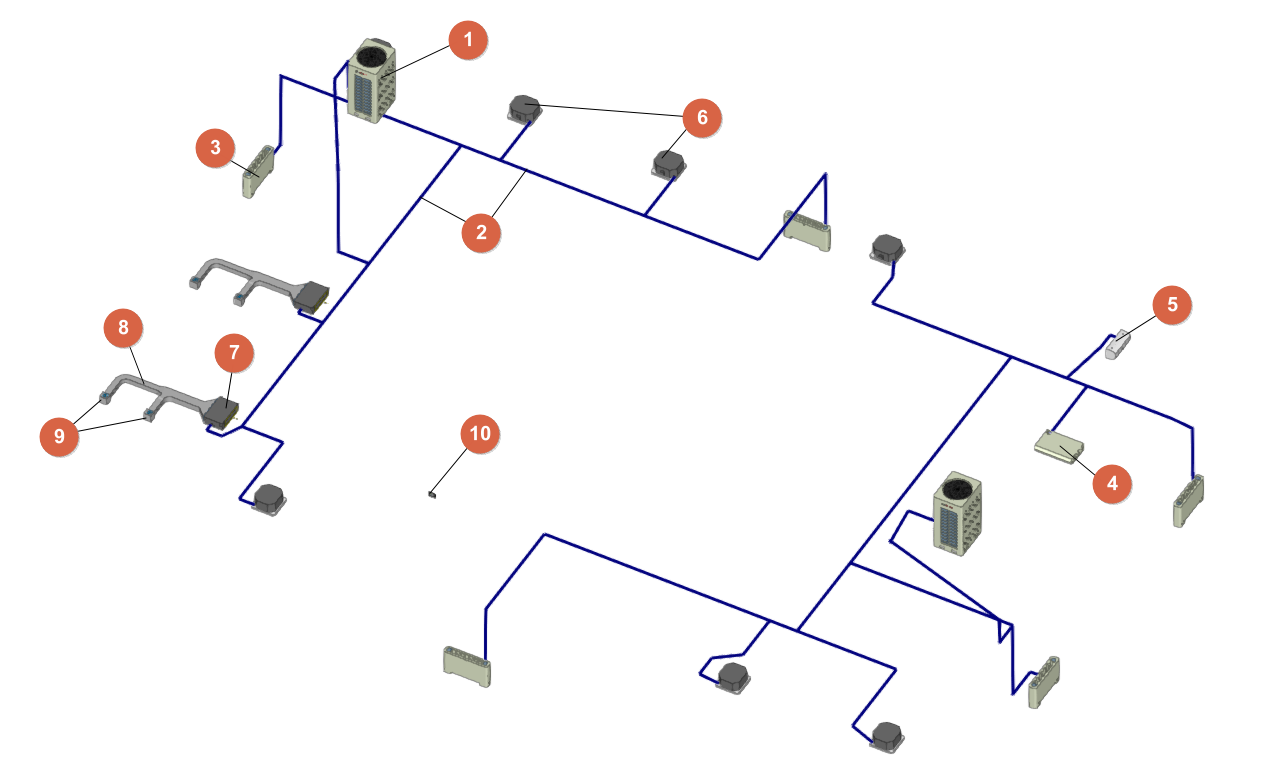

Instalación de expansión directa, sistema de caudal de refrigerante variable (VRF)

1. Unidad exterior (desde "Expansión directa", "VRF", "Unidad exterior, bomba de calor (2 tubos)").
2. Líneas frigoríficas (desde "Expansión directa", "Línea frigorífica").
3. Unidad interior, de suelo (desde "Expansión directa", "VRF", "Unidad interior, de suelo").
4. Unidad interior, de techo (desde "Expansión directa", "VRF", "Unidad interior, de techo").
5. Unidad interior, de pared (desde "Expansión directa", "VRF", "Unidad interior, de pared").
6. Unidad interior, de cassette (desde "Expansión directa", "VRF", "Unidad interior, de cassette").
7. Unidad interior, con distribución por conductos (desde "Expansión directa", "VRF", "Unidad interior, con distribución por conductos").
8. Conductos de aire (desde "Distribución de aire", "Conductos", "Conducto rígido").
9. Difusores de impulsión (desde "Distribución de aire", "Terminales de aire", "Difusor").
10. Control centralizado (desde "Expansión directa", "VRF", "Control centralizado").
