Luminaria interior / Luminaria exterior / Luminaria de emergencia

Permite introducir una luminaria interior, una luminaria exterior o una luminaria de emergencia en el modelo.

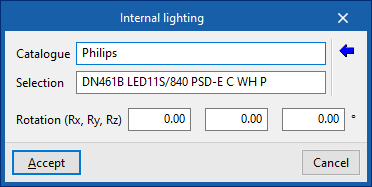

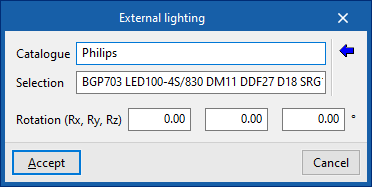

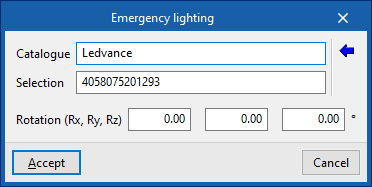

Al introducir o editar una de estas luminarias, el programa permite definir los siguientes parámetros:

• Catálogo / Selección

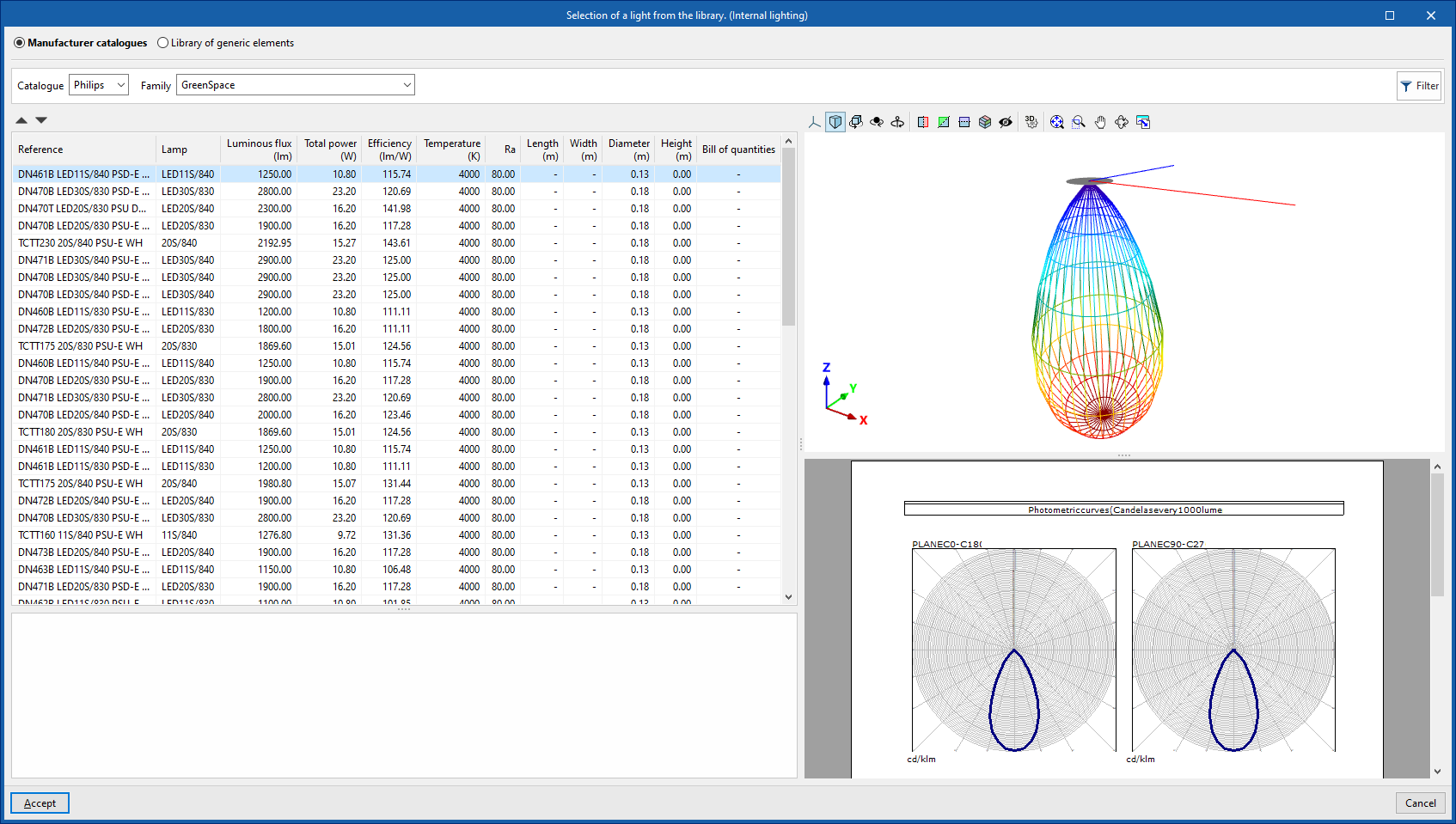

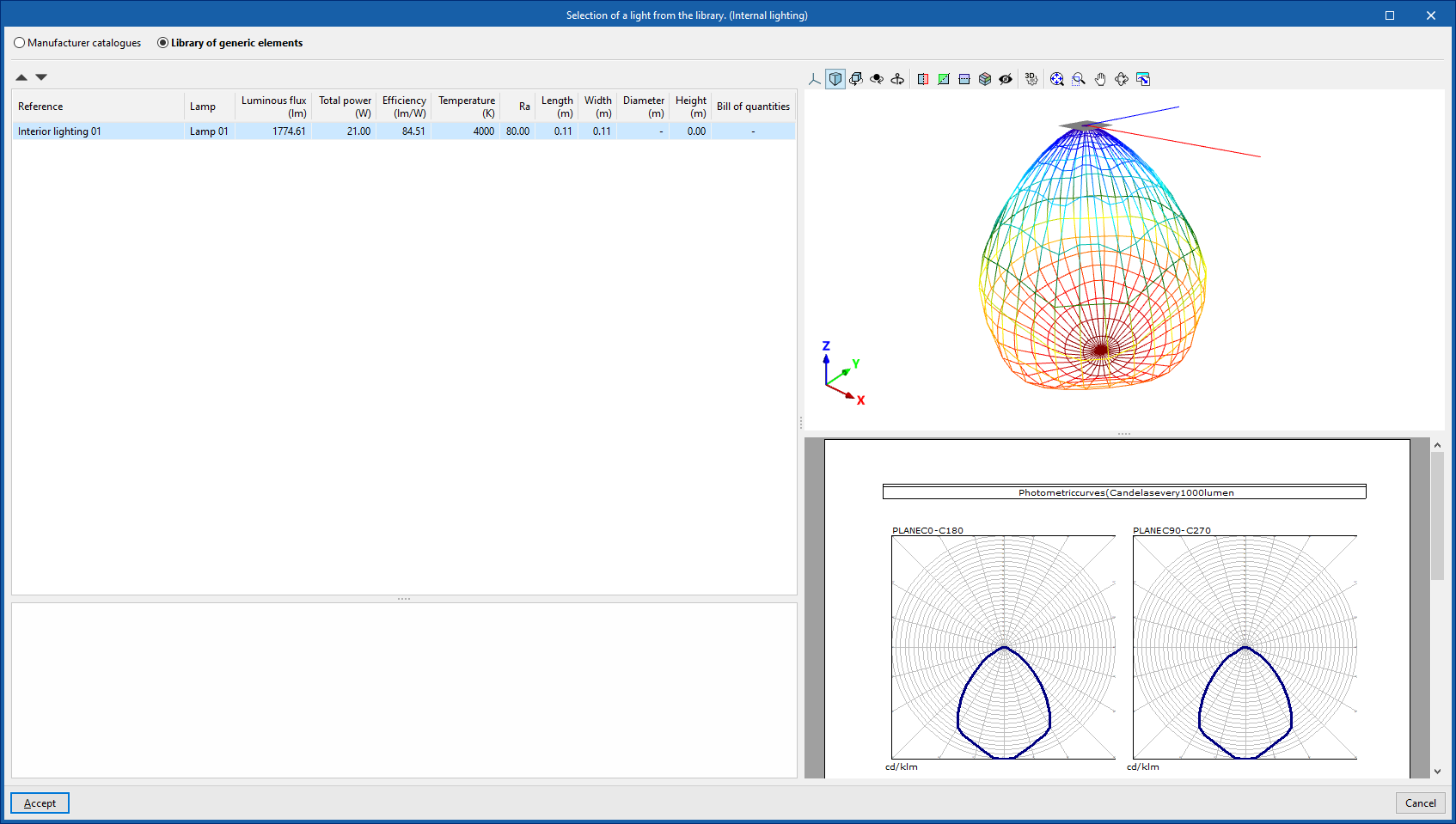

  Referencia del catálogo de fabricante y de la selección de modelo de luminaria. Mediante el asistente "Selección de una luminaria en la biblioteca", disponible a la derecha, el programa permite la selección de luminarias de "Catálogos de fabricante" o de la "Biblioteca de elementos genéricos". Se pueden crear y editar estos tipos de elementos desde las opciones "Catálogos" y "Tipos de luminaria interior", "Tipos de luminaria exterior" o "Tipos de luminaria de emergencia", respectivamente, disponibles dentro del bloque "Proyecto" de la barra de herramientas principal de la interfaz general.
• Coordenadas (X, Y, Z)
  Coordenadas de posición del equipo. Estos valores aparecen únicamente al editar el equipo, tras introducirlo en el modelo.

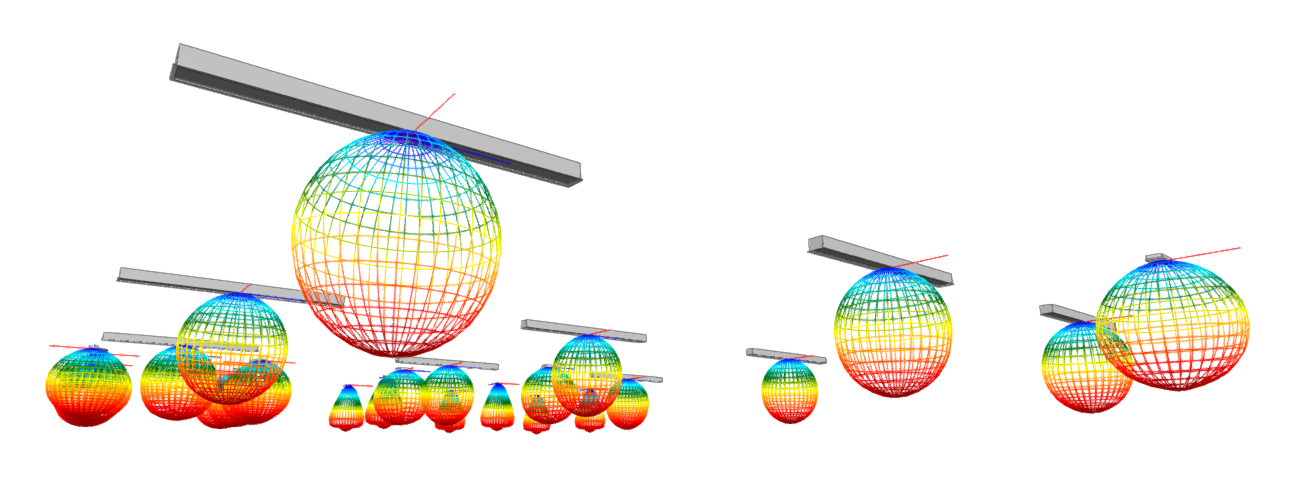

• Rotación (Rx, Ry, Rz)
  Permite rotar la luminaria en las tres direcciones del espacio. Estos valores son positivos en sentido contrario a las agujas del reloj cuando se mira en el sentido de cada eje:
  • Rx
    Ángulo de rotación de la luminaria sobre el eje X.
  • Ry
    Ángulo de rotación de la luminaria sobre el eje Y.
  • Rz
    Ángulo de rotación de la luminaria sobre el eje Z (rotación en planta).

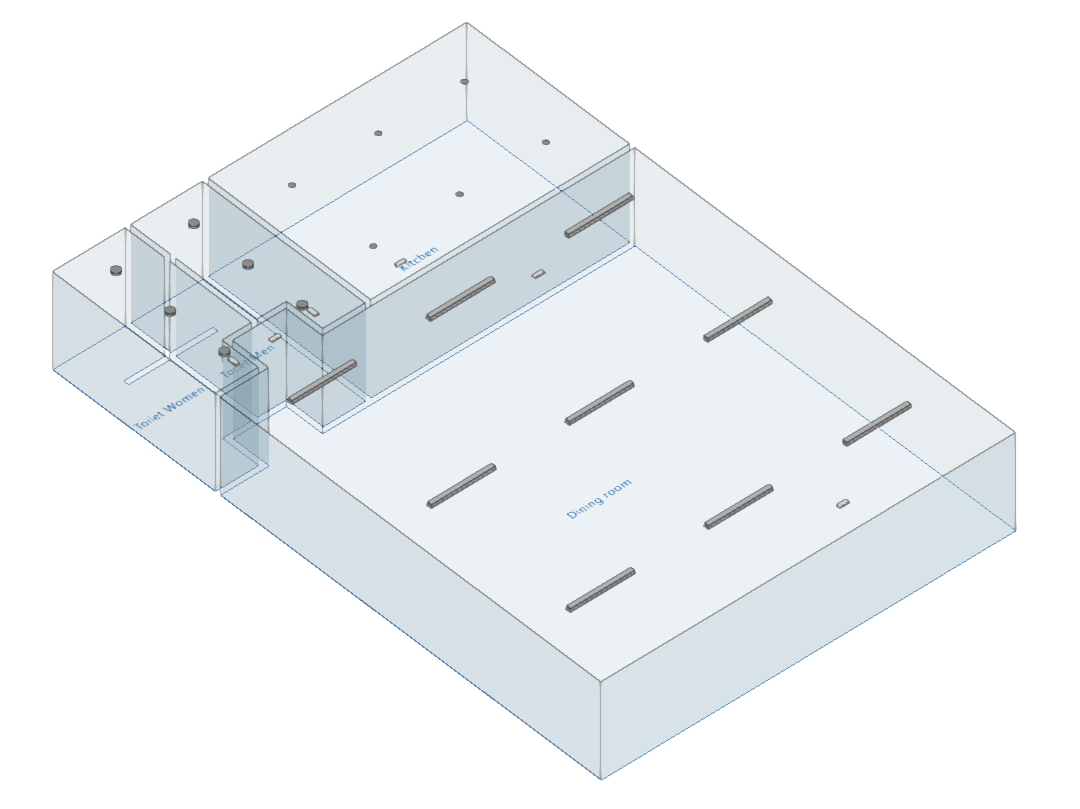

Al disponer la luminaria en el modelo, el programa permite controlar su cota y el ángulo de inserción en planta mediante las opciones disponibles en la parte superior del "Área de trabajo".
