Visualización de isolíneas, isovalores y valores numéricos en pantalla

Tras realizar el cálculo, el programa es capaz de mostrar en pantalla los resultados de iluminancia (normal y de emergencia) y de deslumbramiento de las zonas que intervienen, mediante gráficos de isolíneas o isovalores, o mostrando los valores numéricos en cada punto en planta.

Para ello, se debe activar la casilla "Ver resultados" situada en la parte inferior del panel lateral izquierdo. Después, en el primer desplegable, es posible seleccionar los siguientes modos de visualización:

• Isovalores
  Muestra el diagrama de isovalores mediante un gradiente de color en planta con los valores calculados. En la parte inferior de la pantalla se muestra una leyenda del diagrama a través de una escala de color.
  • Visualizar en 3D (opcional)
    Esta opción permite activar la visualización de los isovalores en la vista 3D.
• Isolíneas
  Muestra el diagrama de isolíneas con los valores calculados en cada una de ellas. Las isolíneas mostradas dependen del nivel de zoom aplicado a la pantalla.
• Numérico
  Muestra los valores numéricos calculados en una cuadrícula de puntos en planta.

En el segundo desplegable, se indican los resultados que se desean consultar:

• Iluminancias, alumbrado normal
• Deslumbramiento (UGR), alumbrado normal
• Iluminancias, alumbrado de emergencia (si se han introducido luminarias de emergencia)
• Cociente de luz diurna (si se ha activado el cálculo con la opción "Luz diurna")

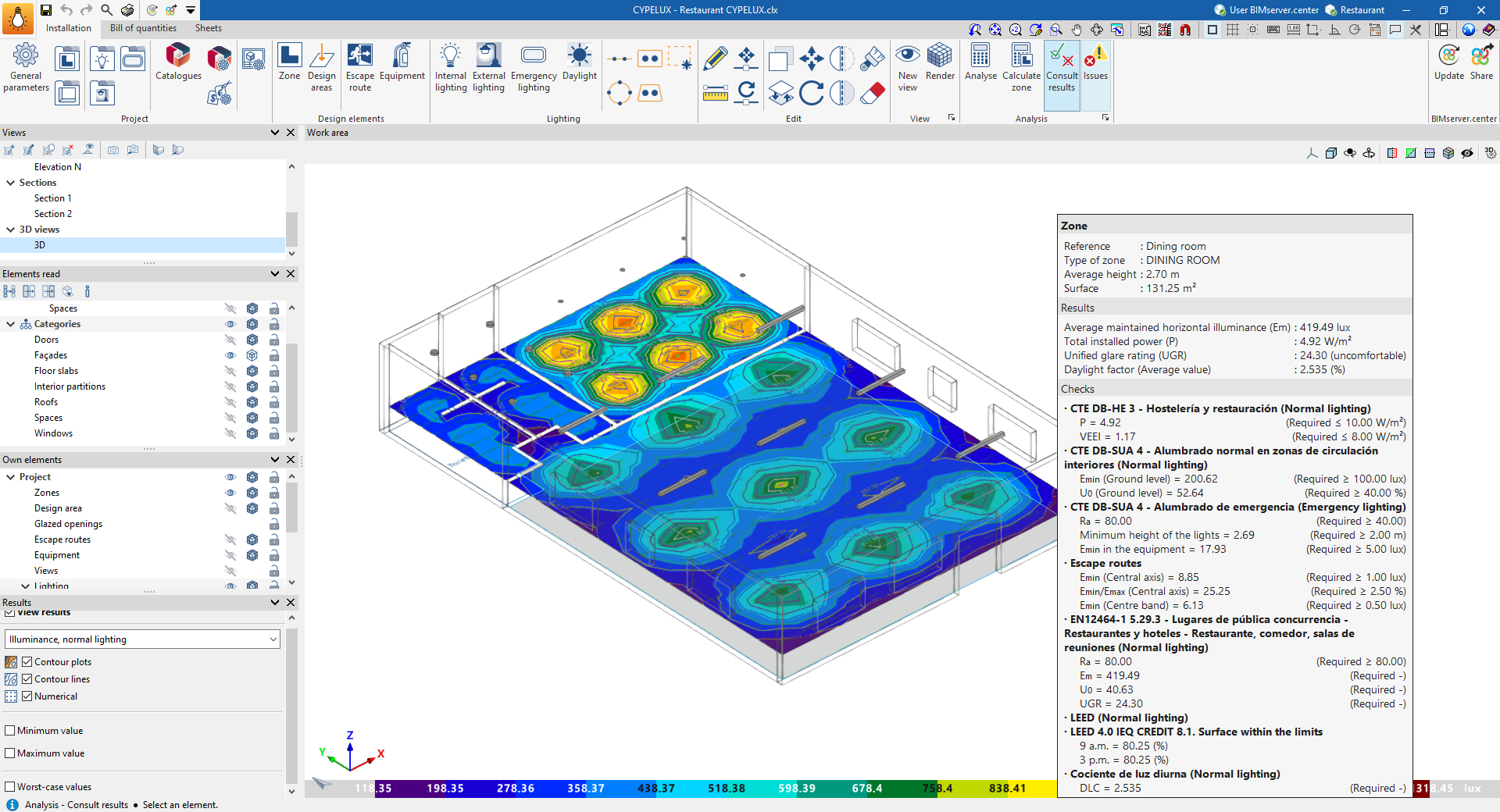

Consulta de resultados y comprobaciones

Si se posiciona el cursor sobre el perímetro de una zona mediante la opción "Consultar resultados", el programa muestra en pantalla un cuadro de texto que recoge información sobre la zona y sobre los valores de los siguientes parámetros:

• Iluminancia media horizontal mantenida
• Potencia total instalada
• Valor de eficiencia energética de la instalación (VEEI)
• Índice de deslumbramiento unificado
• Cociente de luz diurna (si se ha activado el cálculo con la opción "Luz diurna")

En caso de que se haya seleccionado previamente la comprobación de un documento normativo en la zona, también se mostrarán los siguientes datos junto a los valores requeridos y la comprobación de su cumplimiento.

Por ejemplo, para la norma EN 12464-1, se muestra:

• Índice de reproducción cromática (Ra) mínimo de las luminarias instaladas
• Iluminancia mantenida (Em) mínima en la superficie de referencia
• Uniformidad de iluminancia (U0) mínima sobre la superficie de referencia, para la iluminancia mantenida
• Límite de Índice de Deslumbramiento Unificado (UGR)

Documentación generada

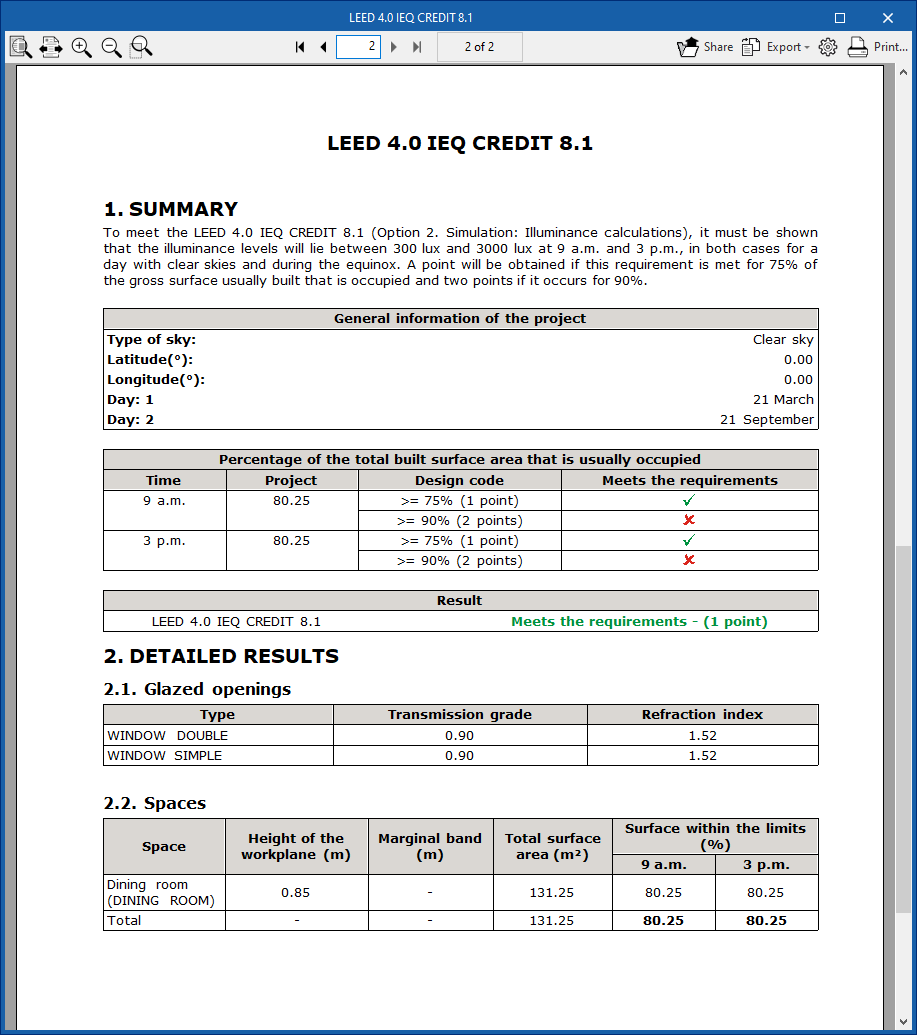

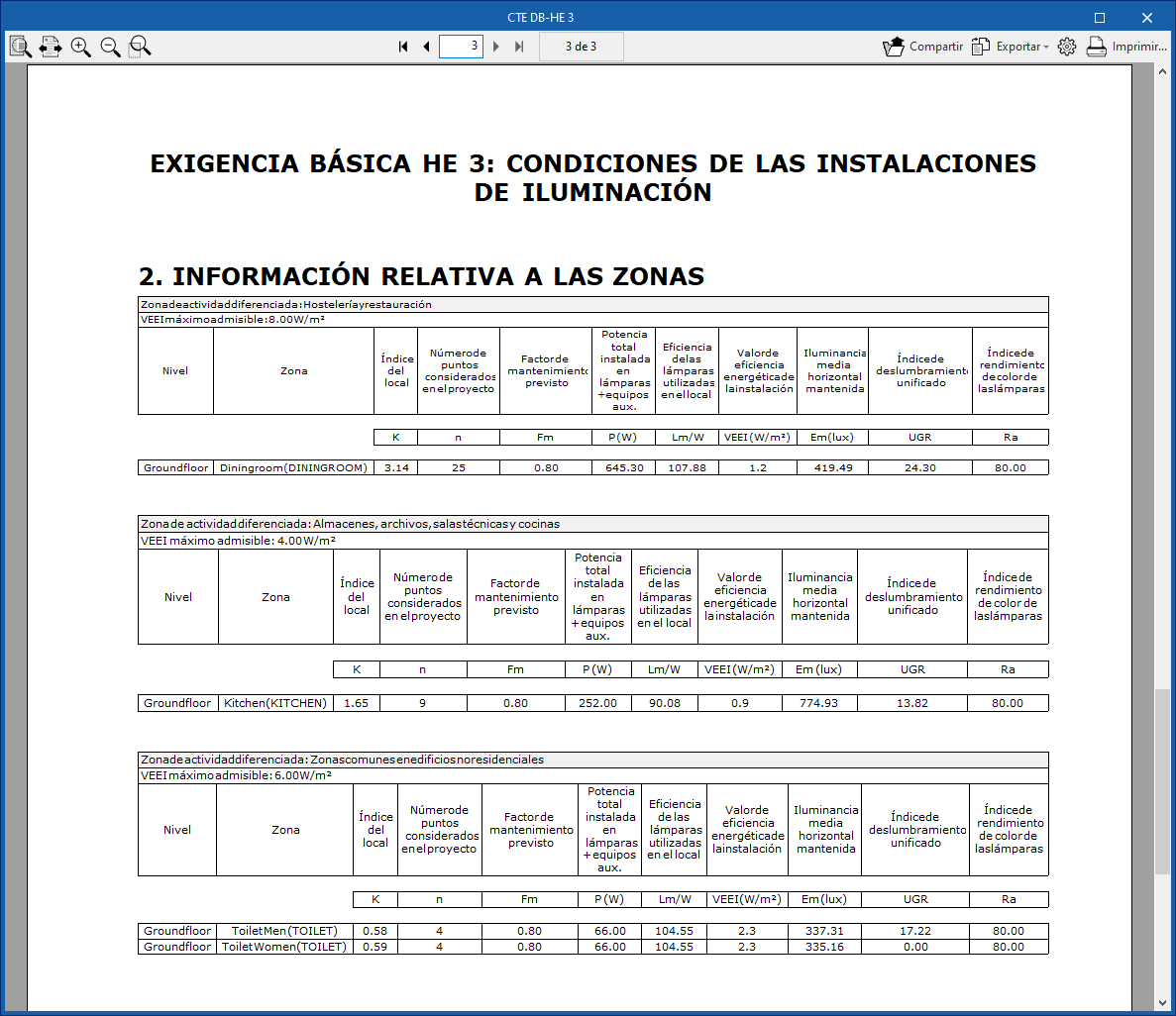

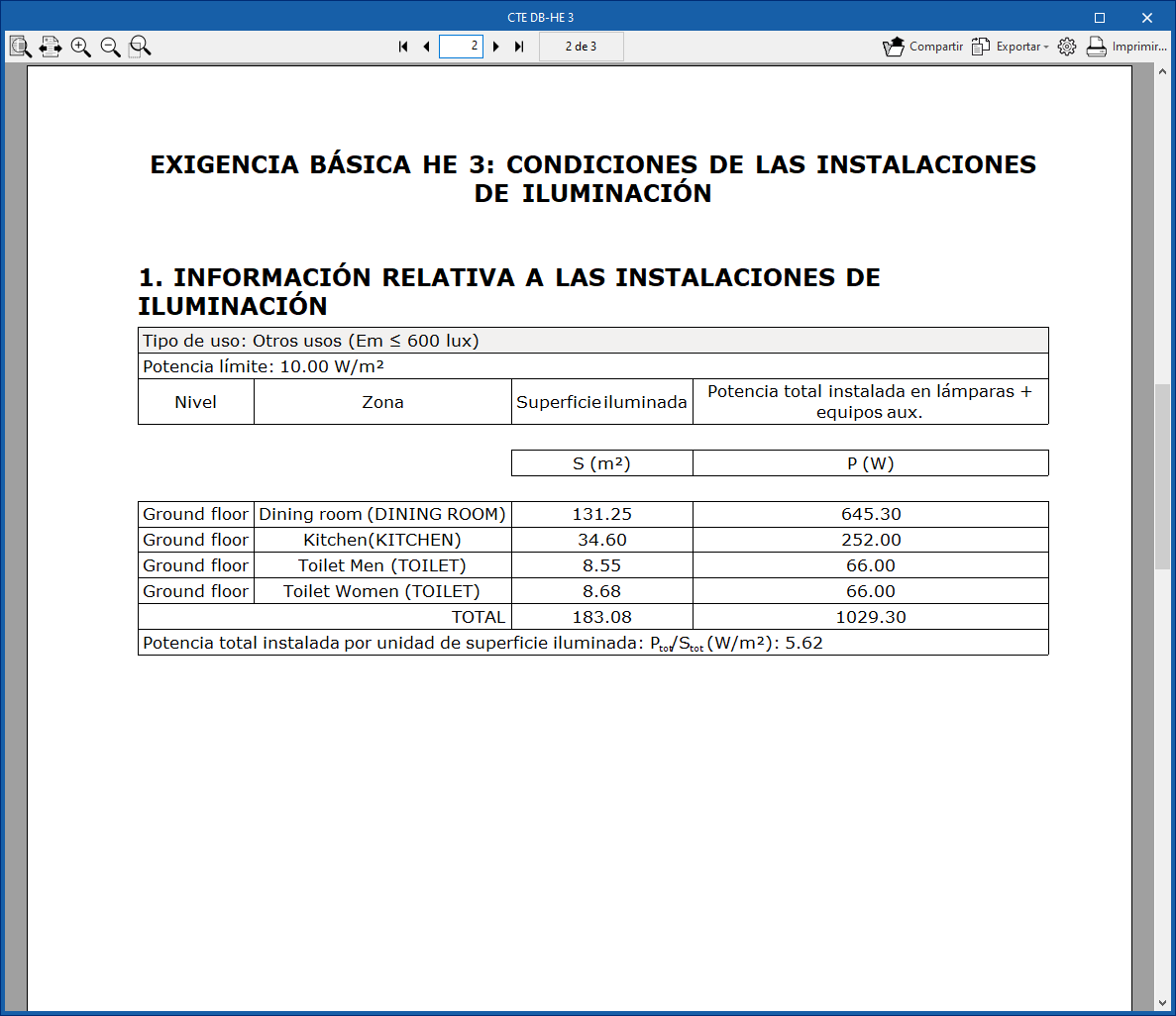

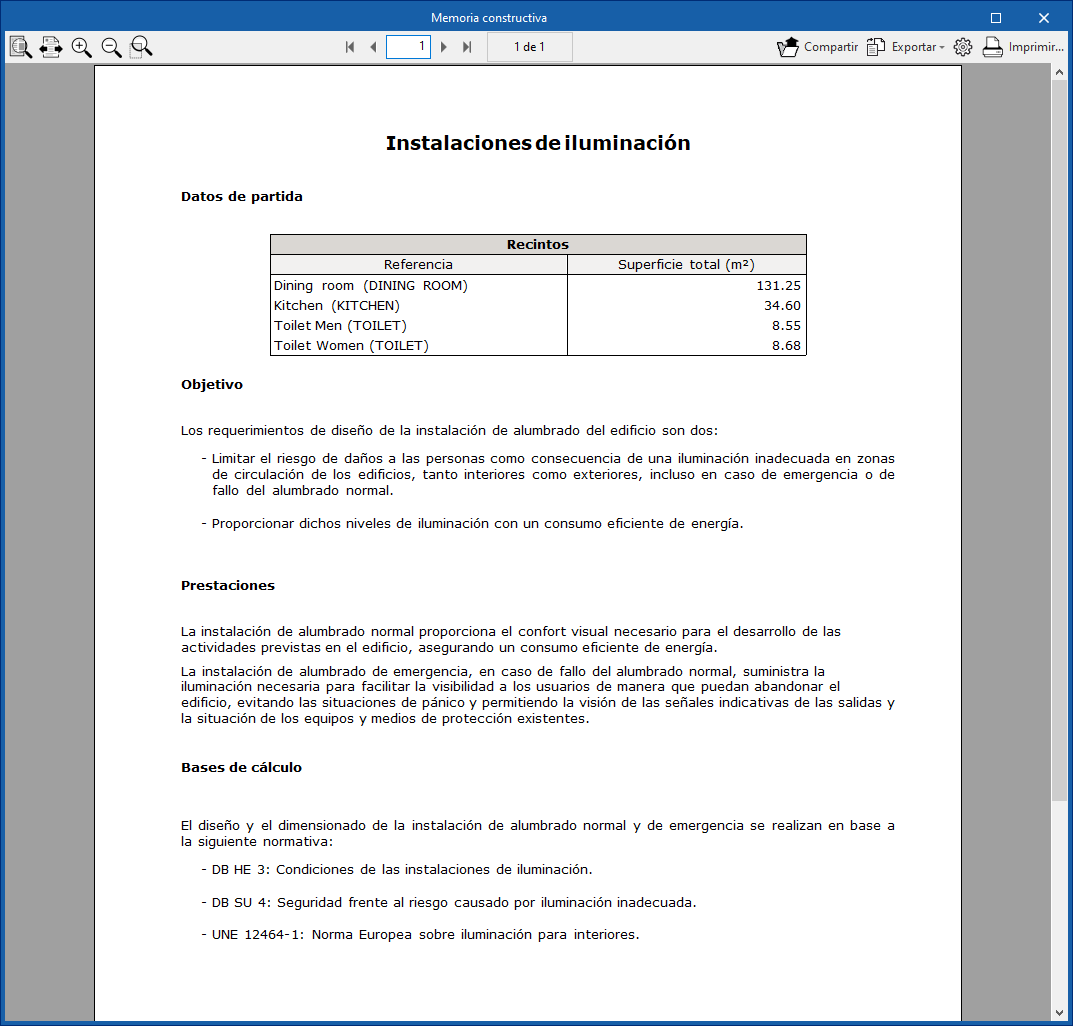

El programa genera fichas justificativas para cada una de las comprobaciones que lleva a cabo. Estos listados se muestran para la obra completa y para cada zona particular. Además, genera un anejo de cálculo con las características de la instalación.

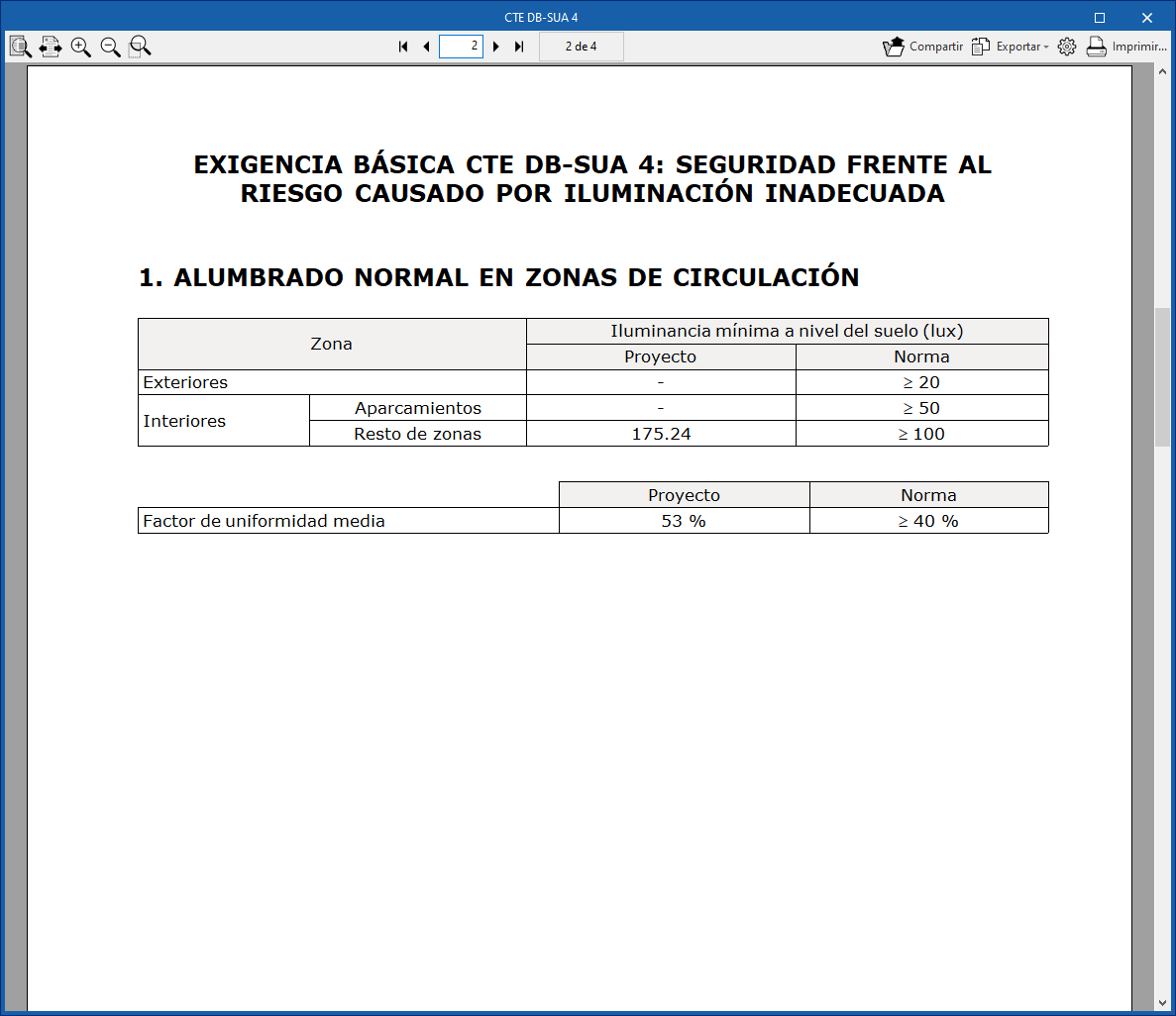

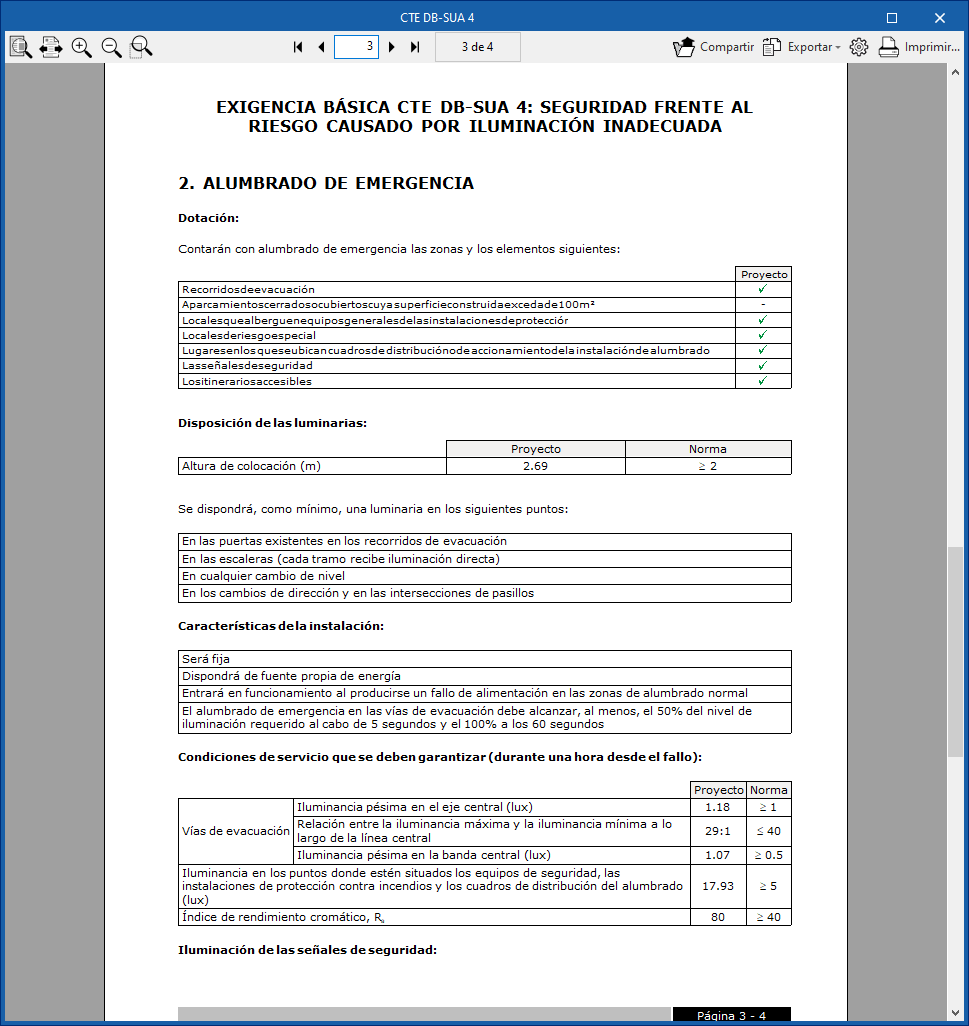

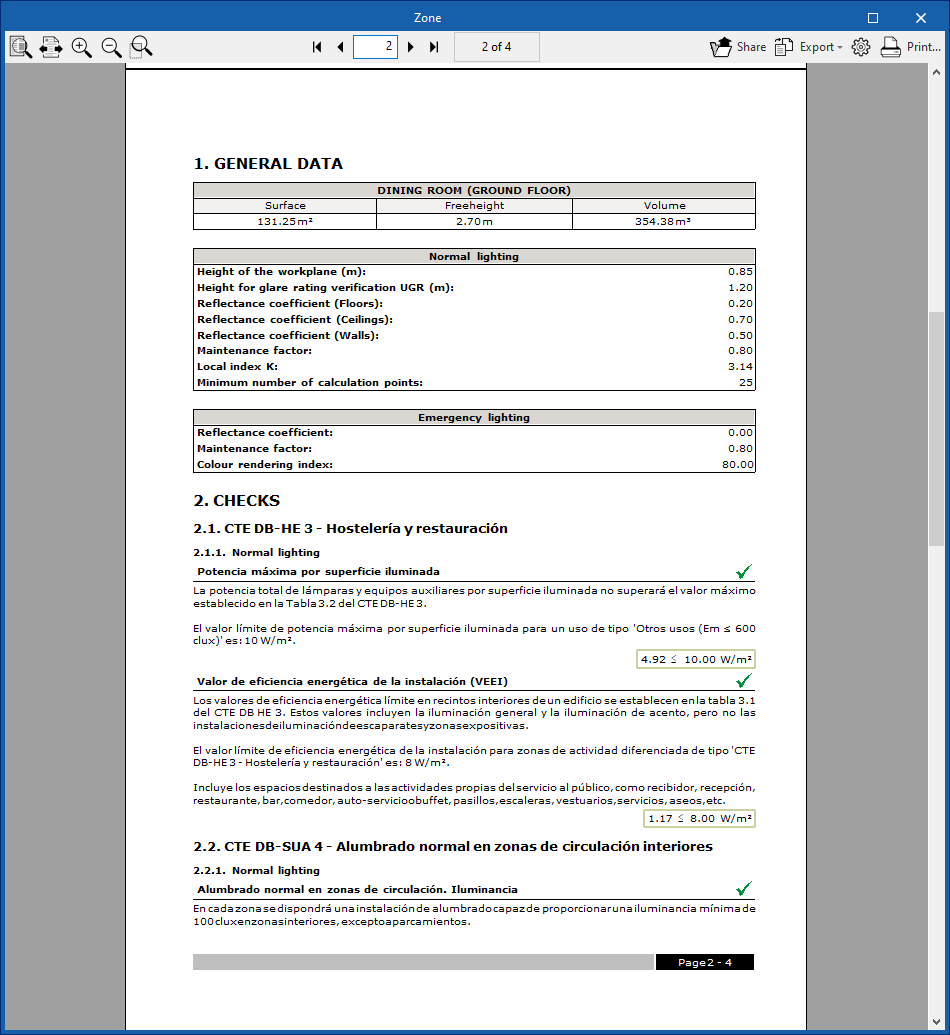

Fichas justificativas en cada zona

Para acceder al informe de cálculo correspondiente a la ficha justificativa de cada zona, se debe hacer clic sobre el perímetro de la zona con la opción "Consultar resultados".

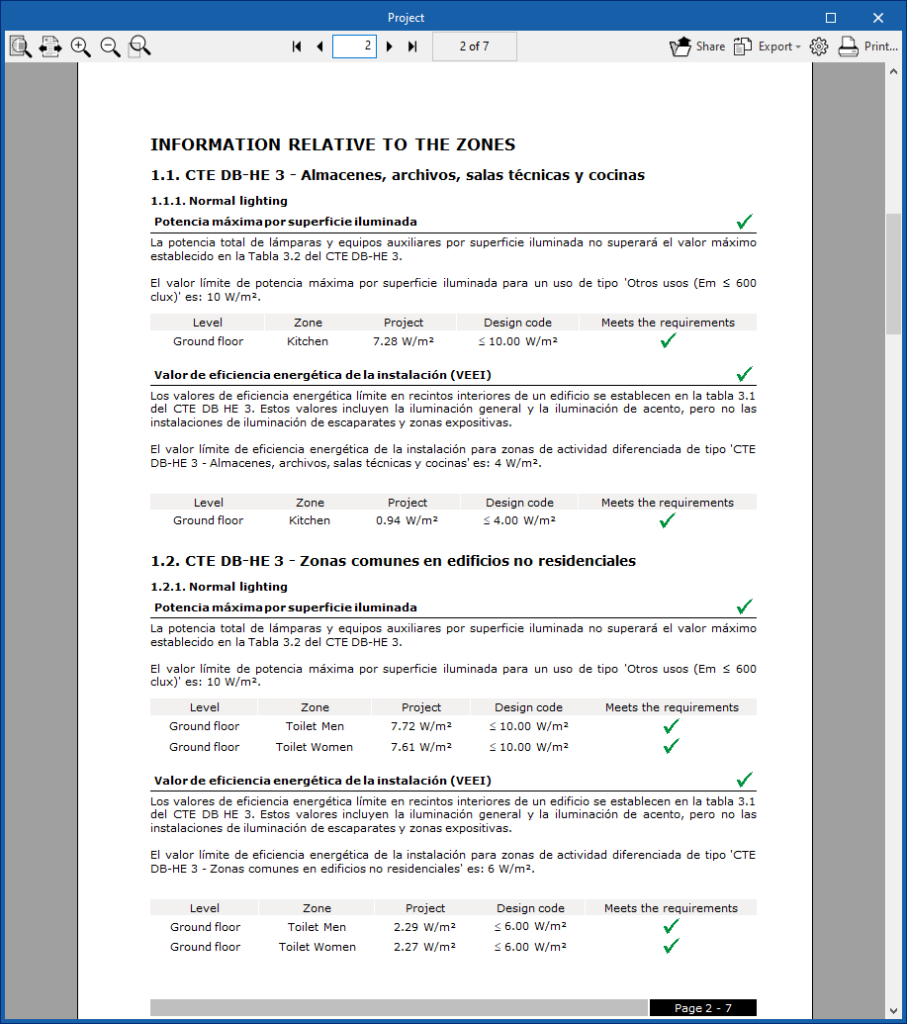

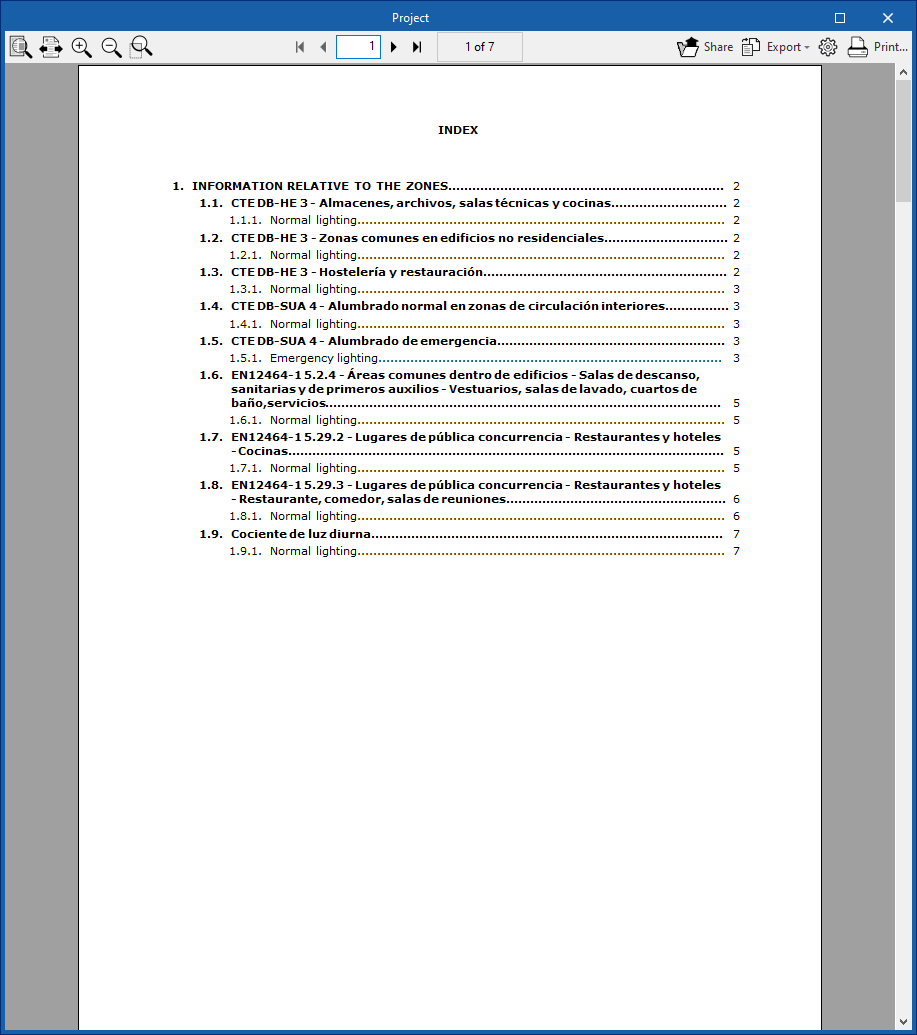

Listado de proyecto

Para acceder al listado justificativo de la obra completa, se debe utilizar la opción "Listados" del menú "Archivo" o de la barra de herramientas del extremo superior izquierdo, y marcar posteriormente "Proyecto".

En este listado se muestra un resumen de las comprobaciones efectuadas en todas las zonas, organizadas en apartados por cada tipo de comprobación definida.

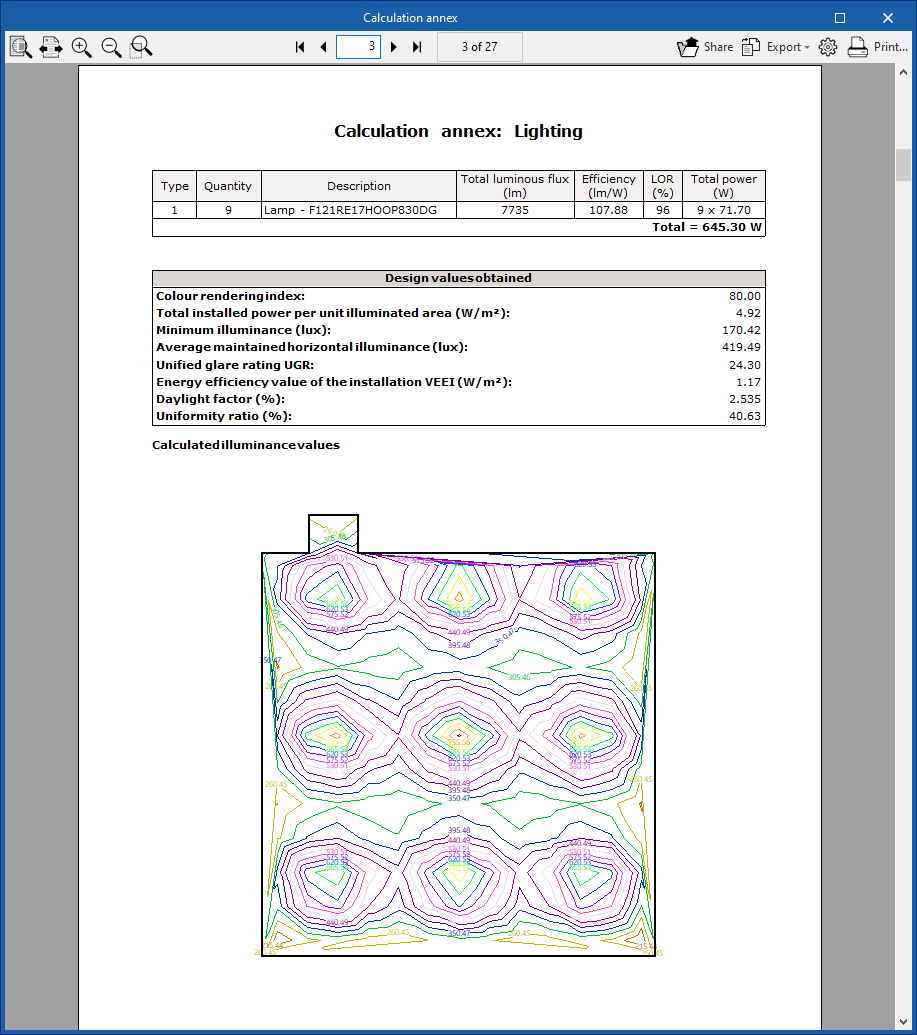

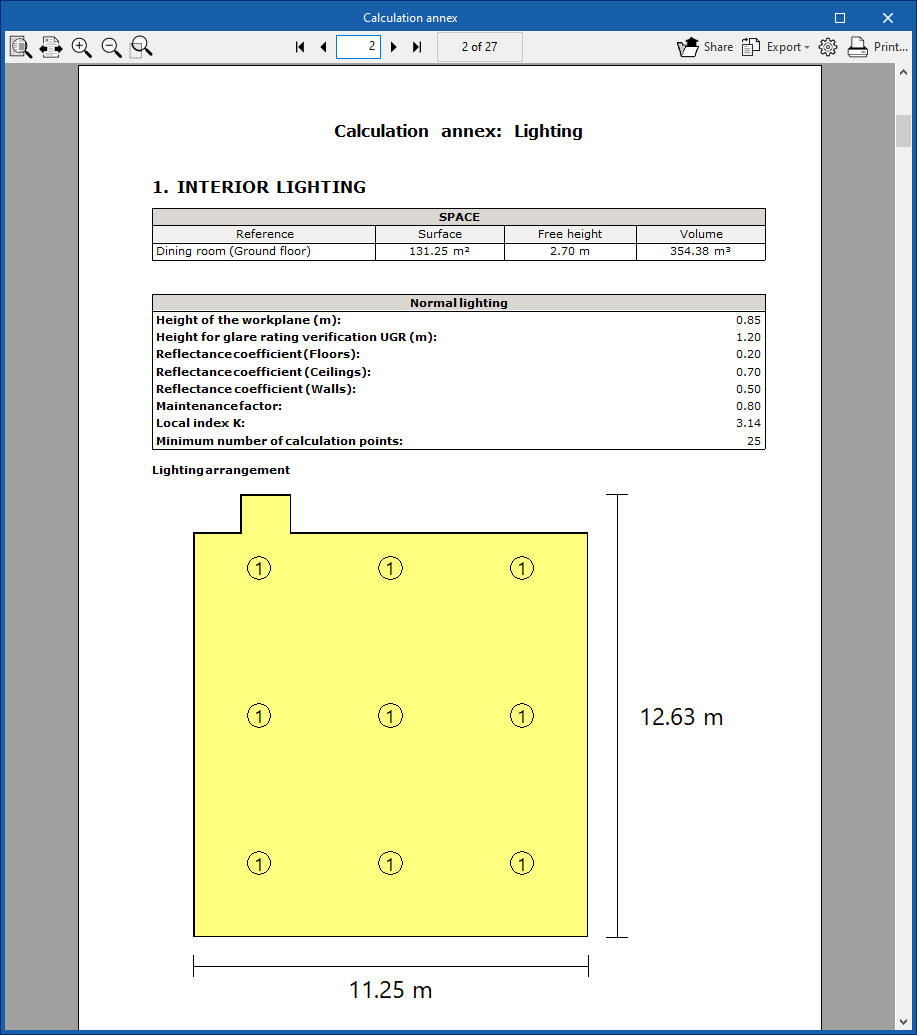

Anejo de cálculo

El programa genera también un anejo de cálculo en el que se detallan, además de los valores de cálculo, las características de los recintos junto con su instalación de alumbrado normal y de emergencia.

Para acceder al mismo, se debe utilizar la opción "Listados" del menú "Archivo" o de la barra de herramientas del extremo superior izquierdo, y marcar posteriormente "Anejo de cálculo".

Entre la información recogida, se incluye la siguiente:

• Alumbrado interior y exterior
  • Disposición de las luminarias
  • Cálculo de iluminancia y deslumbramiento
  • Mapa de isolíneas
  • Posición de los valores pésimos

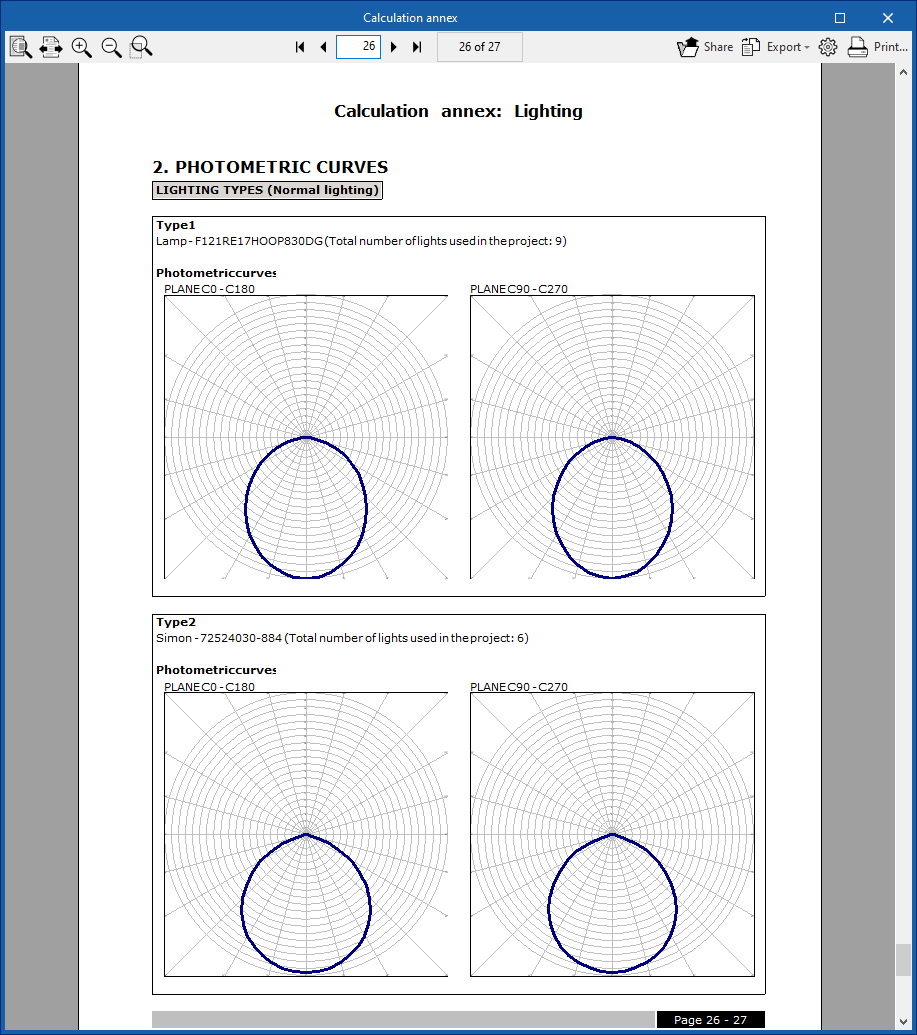

• Curvas fotométricas
  Curvas en los dos planos fotométricos de las luminarias empleadas en la obra.

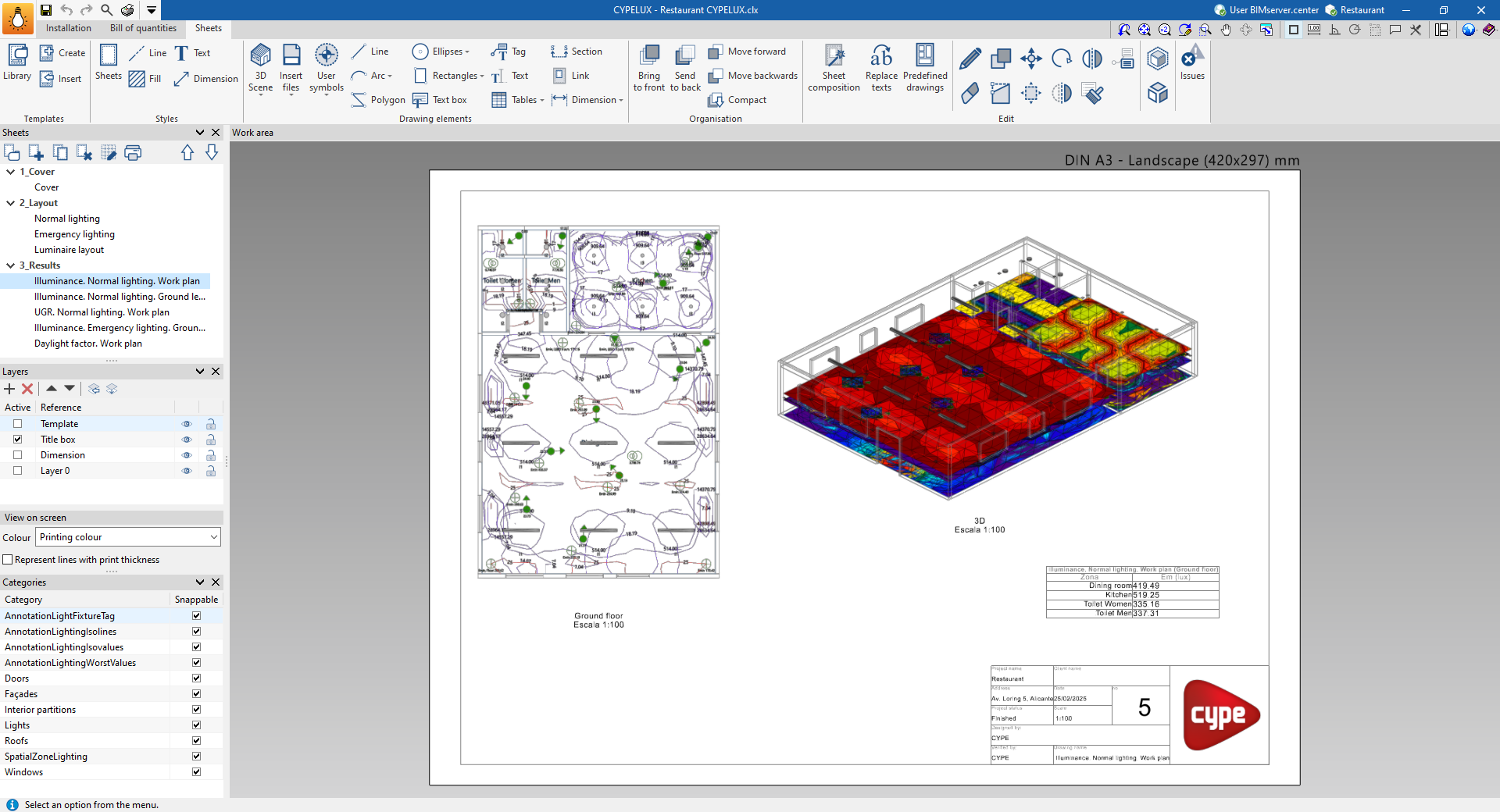

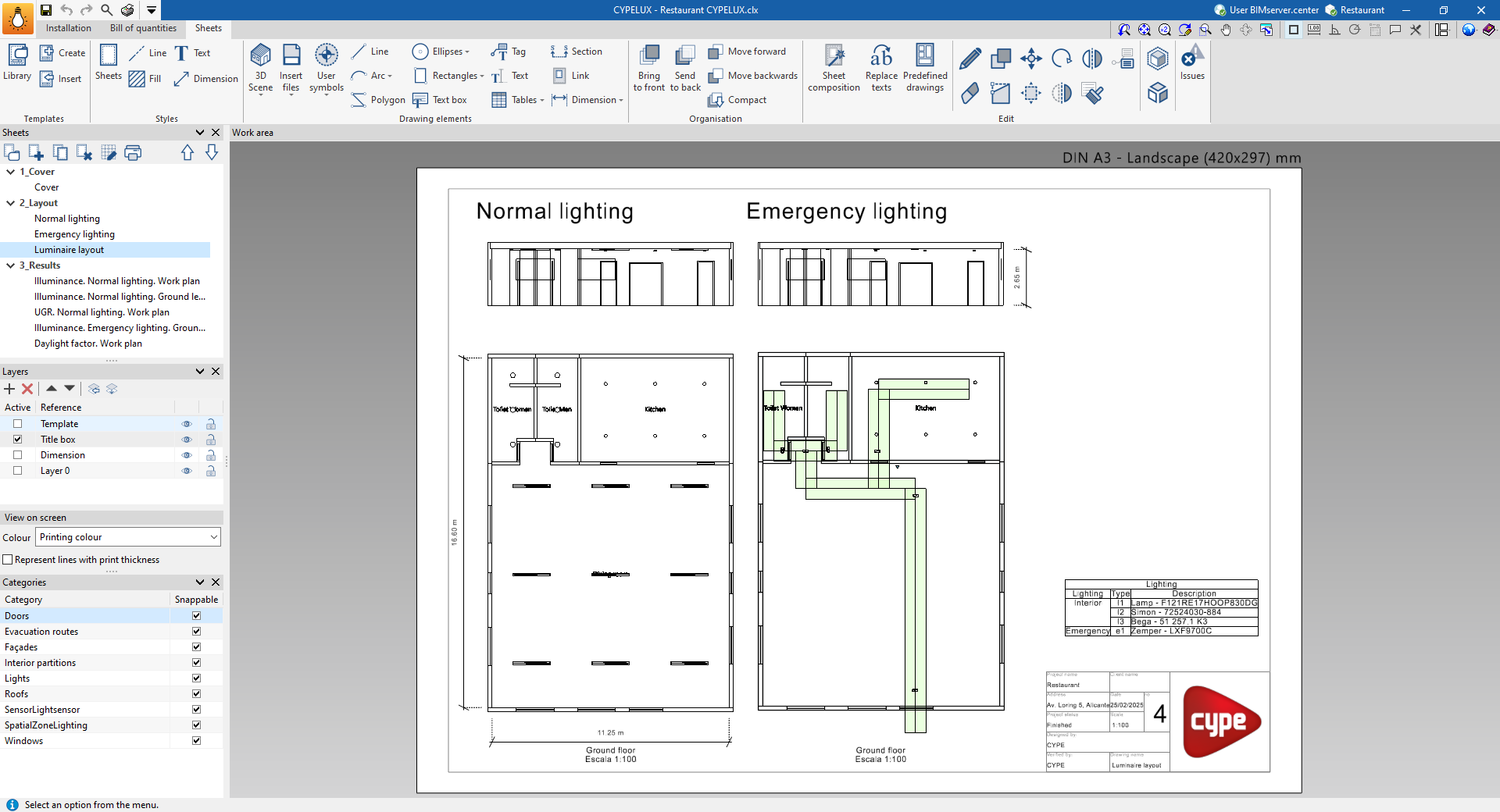

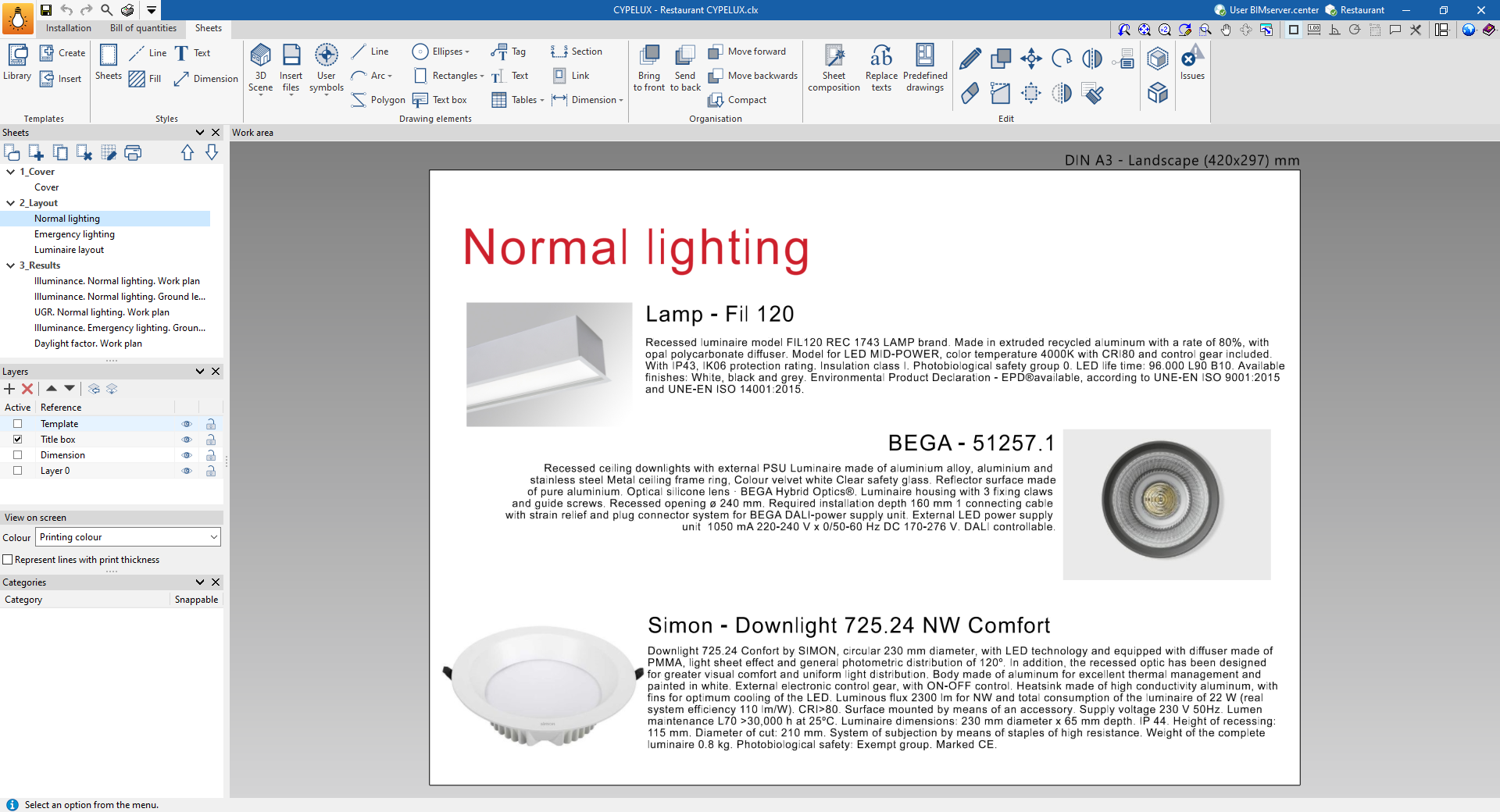

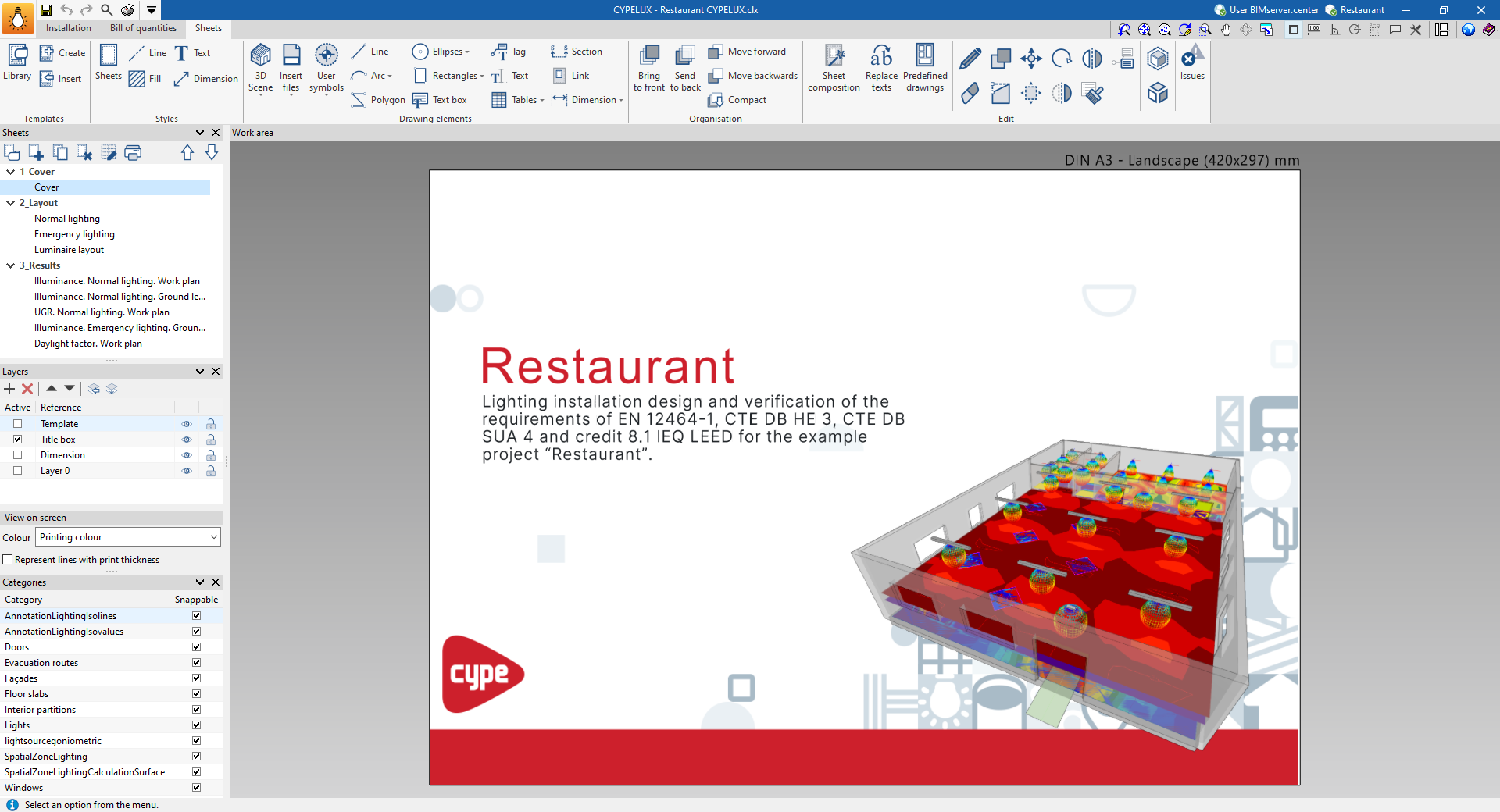

Planos en formato DWG, DXF o PDF

El programa genera planos detallados de la instalación de alumbrado.

El programa permite imprimir directamente los planos de la obra en cualquier periférico gráfico que tenga configurado en su ordenador, o bien crear ficheros DWG, DXF o PDF.

La edición de cada plano permite configurar las siguientes opciones, donde se pueden seleccionar los elementos que aparecerán en el mismo (tipos de luminarias, vías de evacuación, equipamiento, etc.):

• Escala
• Referencia del plano
• Con luminarias interiores (opcional)
• Con luminarias exteriores (opcional)
• Con vías de evacuación (opcional)
• Con equipamiento (opcional)
• Con posición de los valores pésimos (opcional)
• Con plantilla DXF (opcional)
• Detalles

Los planos se pueden obtener mediante la opción específica de la parte superior izquierda de la interfaz o mediante la opción "Planos" del menú "Archivo" .

Exportación a FIEBDC-3

Desde el menú "Archivo", al acceder a "Exportar" y, posteriormente, a la ventana "Exportar en formato BC3", el programa genera un fichero con la medición de los materiales empleados en la instalación de alumbrado en formato FIEBDC-3 (BC3) que puede ser importado por programas de medición y presupuesto, como Arquímedes.
