Tipos de luminaria interior / Tipos de luminaria exterior / Tipos de luminaria de emergencia

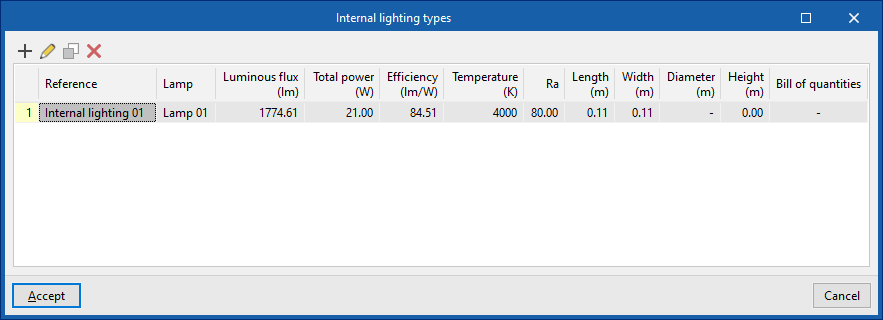

Estas opciones permiten acceder a las bibliotecas de tipos de luminaria interior, de tipos de luminaria exterior y de tipos de luminaria de emergencia, respectivamente, donde se pueden crear y editar.

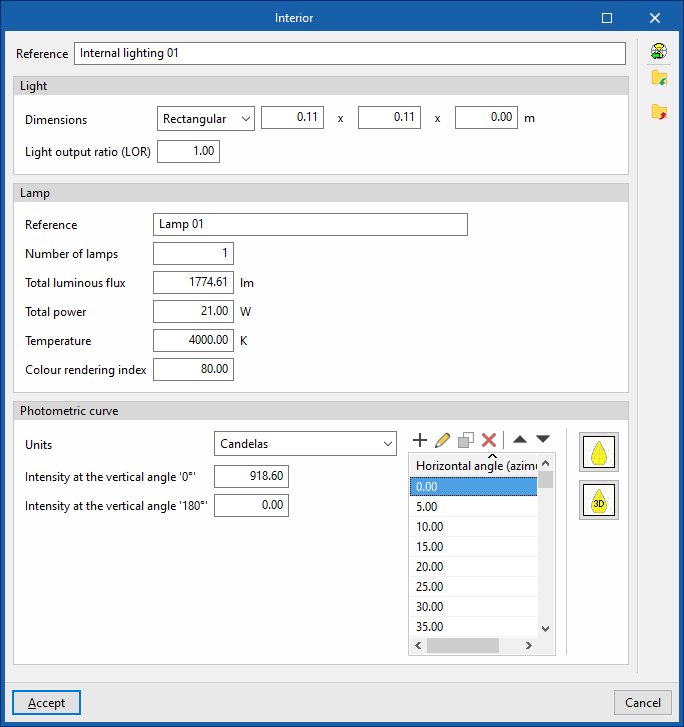

En cada tipo de luminaria creado, el programa permite configurar las siguientes características:

• Referencia
  Referencia del tipo de luminaria.
• Luminaria
  Permite configurar los siguientes parámetros de la luminaria.
  • Dimensiones
    Define las dimensiones de la luminaria en función de su tipo:
    • Rectangular
      • Longitud
        Dimensión de la apertura luminosa de la luminaria que coincide con el plano fotométrico horizontal de 0-180 grados.
      • Anchura
        Dimensión de la apertura luminosa de la luminaria que coincide con el plano fotométrico horizontal de 90-270 grados.
      • Altura
        Altura media de la apertura luminosa de la luminaria, medida sobre su eje vertical.
    • Circular
      • Diámetro
      • Altura
    • Puntual
  • Índice de rendimiento (LOR)

• Lámpara
  Permite configurar los siguientes parámetros de las lámparas de la luminaria:
  • Referencia
  • Número de lámparas
  • Flujo luminoso total
  • Potencia total
  • Temperatura
  • Índice de rendimiento cromático

• Curva fotométrica
  Exige la definición de los siguientes parámetros:
  • Unidades (Candelas / Candelas cada 1000 lúmenes)
    Indica las unidades utilizadas.
  • Intensidad en el ángulo vertical '0º'
  • Intensidad en el ángulo vertical '180º'

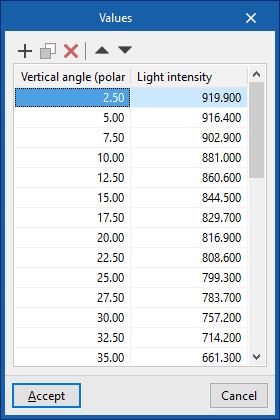

En la tabla a la derecha, en cada entrada correspondiente a un "Ángulo horizontal (azimut)" se define, a su vez, la "Intensidad luminosa" para cada "Ángulo vertical (polar)".

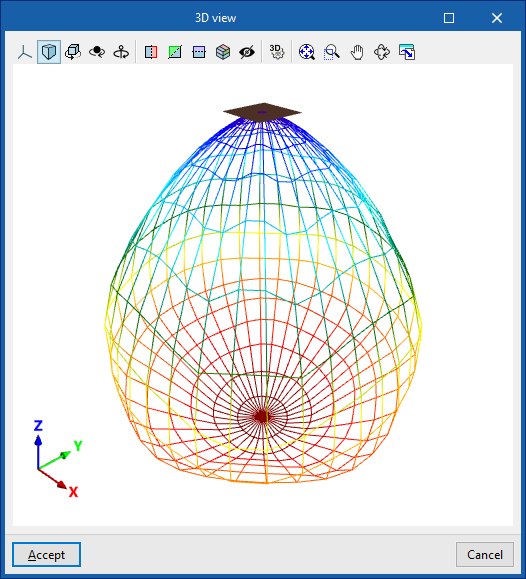

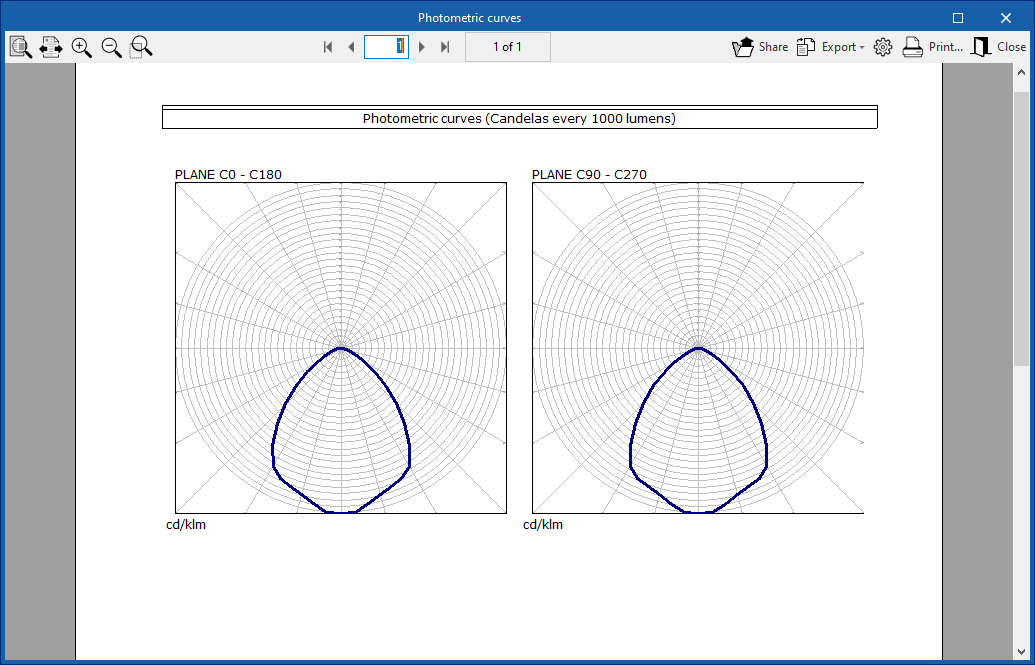

Los dos botones a la derecha permiten consultar las curvas fotométricas definidas en los dos planos de la luminaria, transversal y longitudinal, así como una representación tridimensional de las mismas.

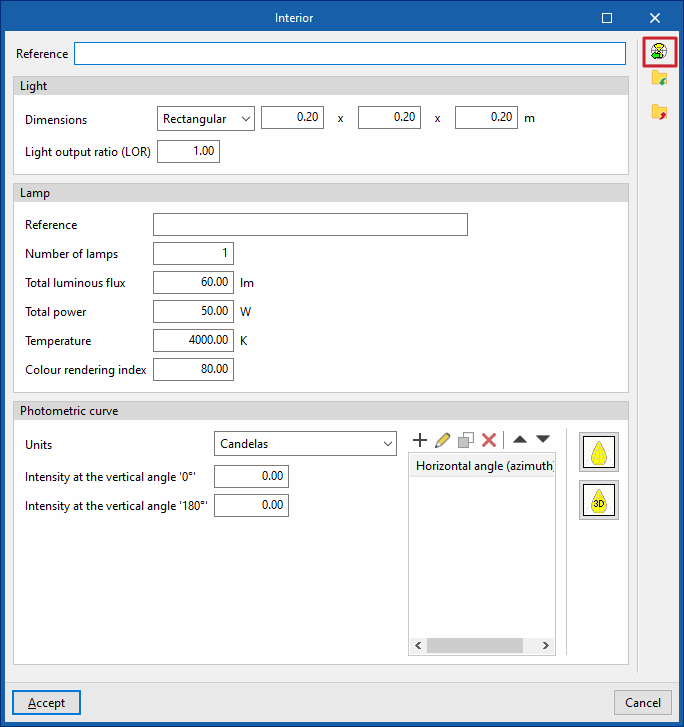

• Importación de luminarias predefinidas
  Este botón permite importar los datos de las luminarias a partir de la información suministrada por una biblioteca de luminarias predefinidas integrada en el programa. Las luminarias predefinidas disponibles se agrupan en las siguientes categorías:
  • Luminaria interior:
    • Downlight de empotrar
    • Downlight de superficie
    • Downlight suspendida
    • Empotrada
    • De superficie
    • Suspendida
    • Plafón
    • Aplique
    • De garaje
  • Luminaria exterior:
    • Baliza
    • Farola
  • Luminaria de emergencia:
    • Normal
    • Estanca

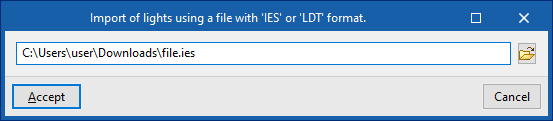

• Importación de luminarias a partir de un fichero con formato 'IES' o 'LDT'
  Este botón permite importar los datos de las luminarias a partir de la información suministrada por ficheros en formato IES o LDT. Estos ficheros son comúnmente proporcionados por los fabricantes de luminarias y otras bases de datos.
  • Formato 'IES'
    Formato estándar en Norteamérica para datos fotométricos (extensión “.ies”)
  • Formato 'EULUMDAT'
    Formato estándar en Europa para datos fotométricos (extensión “.ldt”)
