Zona

Permite introducir una zona nueva dibujándola directamente en el programa de forma libre.

Al introducir o editar una zona, el programa permite definir los siguientes parámetros:

• Referencia
  Referencia de la zona.
• Tipo de zona
  Permite seleccionar en el desplegable un tipo de zona creado previamente en la opción "Tipos de zona", dentro del bloque "Proyecto" de la barra de herramientas principal, o crearlo directamente con las opciones disponibles a la derecha. La selección del tipo de zona permite indicar si interviene en el cálculo, si es interior o exterior, ajustar sus parámetros y definir las comprobaciones realizadas en la misma.
• Altura media
  La altura media del recinto se utiliza para estimar la superficie total envolvente que, junto con el coeficiente de reflectancia y el flujo luminoso total, determina el nivel de iluminancia reflejada en el recinto.
• Potencia total de los equipos del sistema de control y regulación de las luminarias
  El sistema de control y regulación es el conjunto de dispositivos, cableado y componentes destinados a controlar de forma automática o manual el encendido y apagado o el flujo luminoso de una instalación de iluminación. La potencia del sistema de control y regulación se utiliza para calcular la densidad de potencia de iluminación (DPI).
• Tipo de mallado de cálculo
  Permite configurar el tipo de mallado de cálculo de la zona, ofreciendo flexibilidad en la distribución de los puntos de evaluación de la iluminancia. De esta forma, se puede ajustar la precisión de los cálculos lumínicos según las necesidades del proyecto, optimizando el equilibrio entre rendimiento y detalle en la evaluación de la iluminación. Las opciones disponibles son las siguientes:
  • Automático
    El programa determina automáticamente el número de puntos en la trama de cálculo en función de las características del espacio. Esta opción es la predeterminada.
  • Cantidad
    Permite definir manualmente el número de puntos en los ejes X e Y, dejando que el programa los distribuya de forma equidistante dentro de la superficie de cálculo.
  • Distancia
    Permite especificar la separación exacta entre los puntos en los ejes X e Y, proporcionando un control más detallado sobre la densidad del mallado.

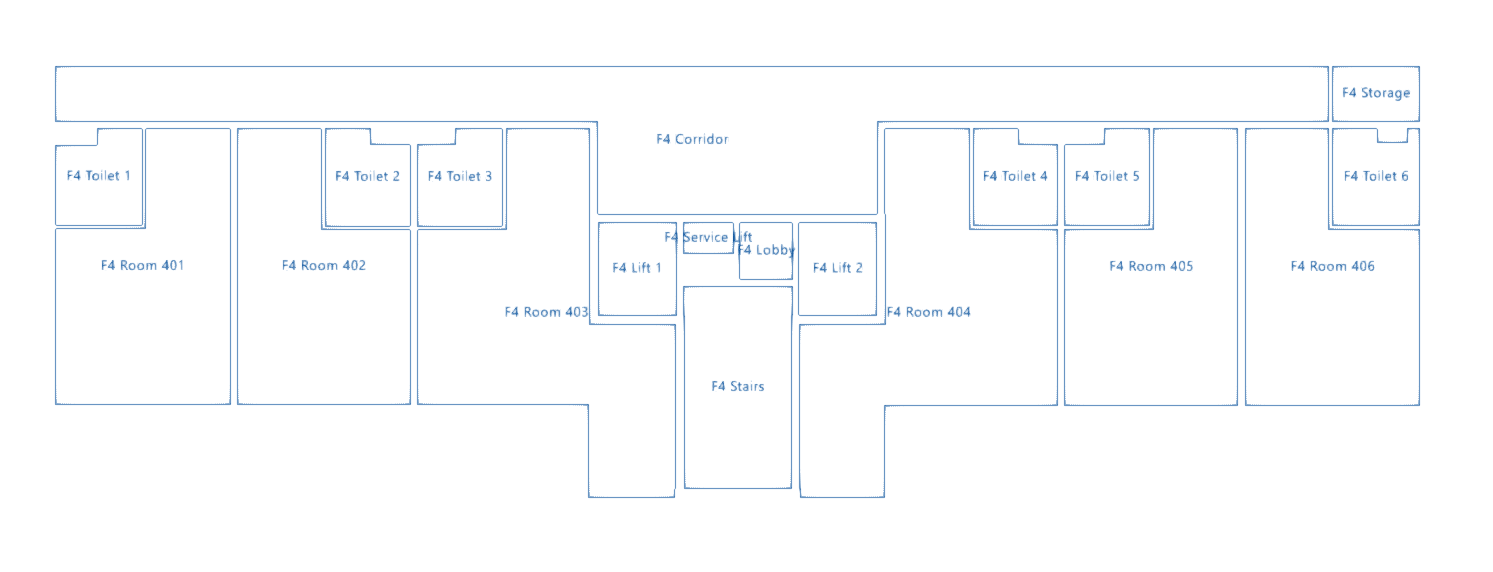

Después, se dibuja el contorno de la zona en planta. La zona se situará a la altura del primer punto seleccionado en el área de trabajo.
