Configuración de capas

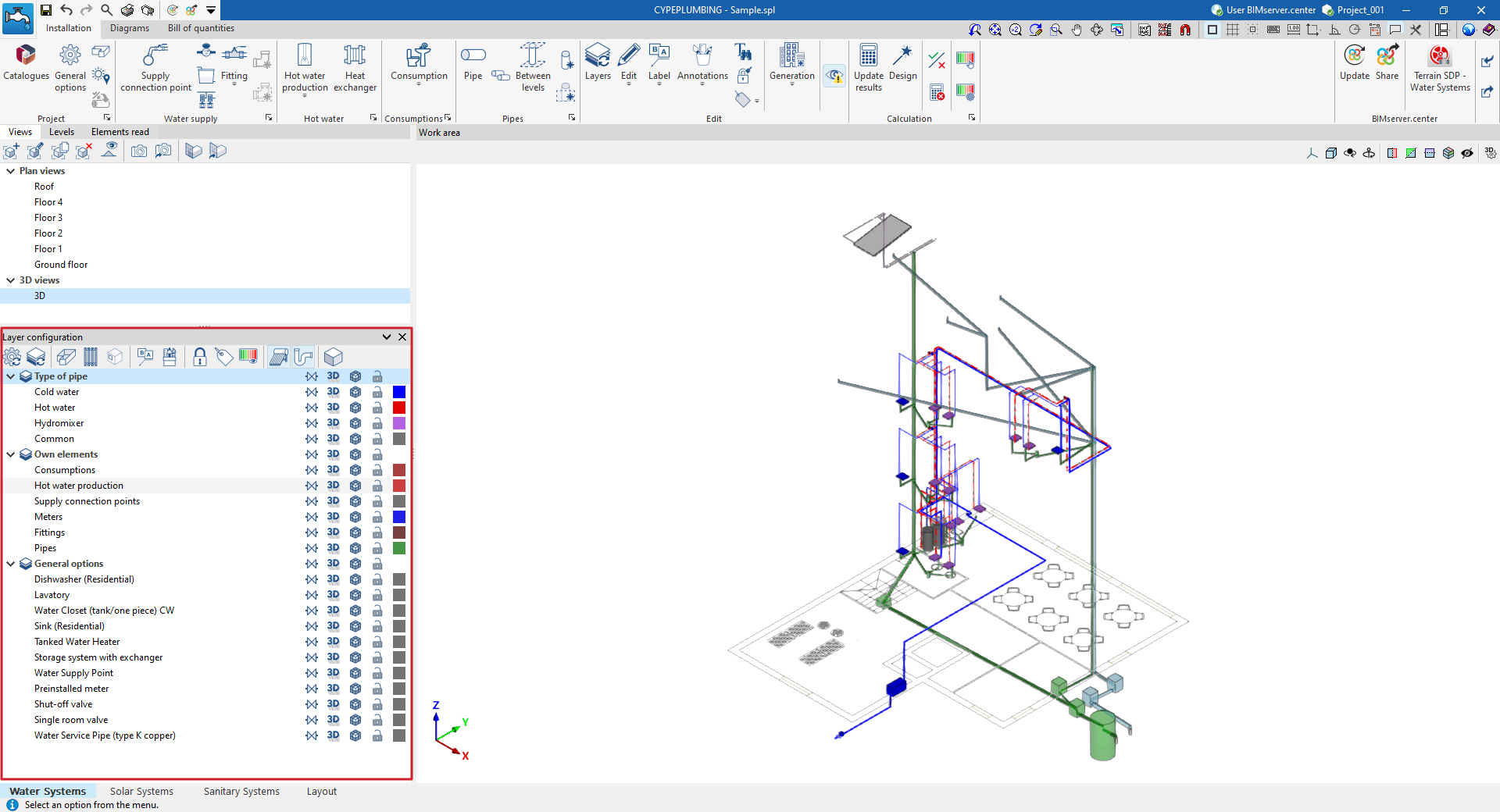

Dentro de la pestaña "Instalación" de las solapas "Water Systems", "Sanitary Systems" o "Solar Systems", las opciones que configuran la visualización y captura de los elementos pertenecientes a las distintas capas del modelo se encuentran en el panel "Configuración de capas", situado por defecto en el lateral izquierdo de la interfaz.

Además, las opciones de la barra de herramientas superior de este panel permiten actualizar la configuración de capas mostradas y de sus colores, controlar la visualización de los recintos, patinillos y huecos, de las etiquetas y de los recursos de edición, de los elementos bloqueados o con filtros asignados, visualizar el análisis gráfico de resultados, activar la representación de las instalaciones introducidas en las otras solapas del programa o acceder a la vista 3D.

A continuación se detallan estas funcionalidades.

	Actualiza los colores de la configuración de capas según la información introducida para las diferentes tipologías de elementos en las "Opciones generales", dentro del bloque "Proyecto".
	Actualiza la configuración de capas según los elementos nuevos introducidos en el modelo (por ejemplo, mostrando o añadiendo la capa correspondiente a la categoría del elemento nuevo introducido).
	Activa o desactiva la visualización en todas las vistas de los recintos leídos del modelo BIM e importados en el programa.
	Activa o desactiva la visualización en todas las vistas de los pasos de tuberías horizontales o verticales definidos con las opciones del menú "Generación".
	Activa o desactiva la visualización en todas las vistas de las puertas o huecos leídos del modelo BIM e importados en el programa.
	Activa o desactiva la visualización en todas las vistas de las etiquetas de los elementos de la instalación.
	Activa o desactiva la visualización en todas las vistas de las anotaciones introducidas mediante las herramientas del menú "Anotaciones" del bloque "Edición".
	Ilumina los elementos bloqueados mediante la opción "Bloquear", dentro del bloque "Edición" de la barra de herramientas superior.
	Ilumina los elementos asignados a filtros mediante las opciones del menú "Presupuesto", dentro del bloque "Edición" de la barra de herramientas superior.
	Permite visualizar el análisis gráfico de resultados del último cálculo.
	Activa o desactiva la representación de los elementos de la instalación de suministro de agua introducidos en la solapa "Water Systems" (en las solapas "Sanitary Systems" y "Solar Systems").
	Activa o desactiva la representación de los elementos de la instalación de energía solar térmica introducidos en la solapa "Sanitary Systems" (en las solapas "Water Systems" y "Sanitary Systems").
	Activa o desactiva la representación de los elementos de la instalación de evacuación de aguas introducidos en la solapa "Solar Systems" (en las solapas "Water Systems" y "Solar Systems").
	Permite abrir un visor 3D en una ventana independiente de los elementos leídos del modelo BIM y de los elementos propios del modelo.
