Introducción de elementos de infraestructura en el modelo BIM

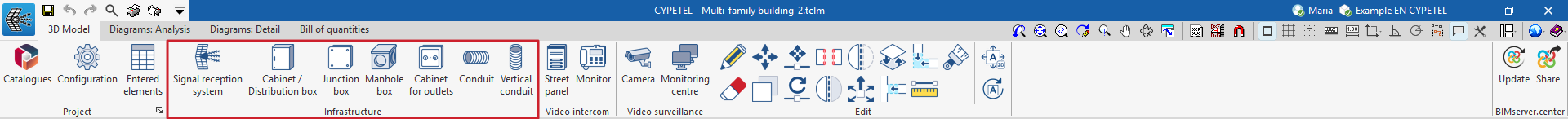

En la barra de herramientas principal de la pestaña "Modelo 3D" se encuentra el bloque "Infraestructura", que dispone de las herramientas necesarias para definir la posición espacial de los elementos de la infraestructura de telecomunicaciones en el modelo BIM a través de un entorno de trabajo 3D. Desde este bloque se pueden añadir los siguientes elementos a la instalación:

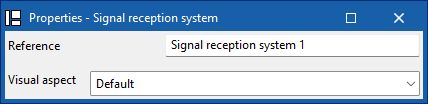

Sistema de captación

Permite introducir un sistema de captación en el modelo BIM y configurar sus preferencias de visualización.

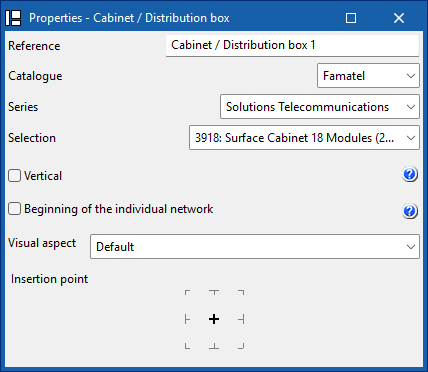

Armario / Caja de distribución

Permite introducir un armario o caja de distribución desde un catálogo de fabricante, diferenciar la parte común de la edificación de la parte privativa y establecer sus preferencias de visualización. Además, si la instalación dispone de varias verticales independientes, se puede definir la referencia de la vertical a la que pertenece este elemento.

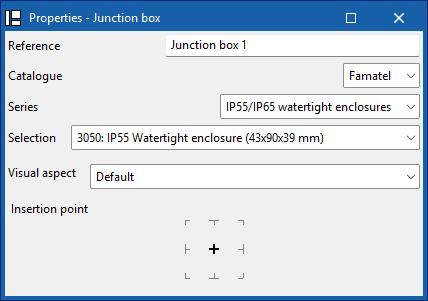

Caja de paso

Permite introducir una caja de paso (o caja de derivación) desde un catálogo de fabricante y establecer sus preferencias de visualización.

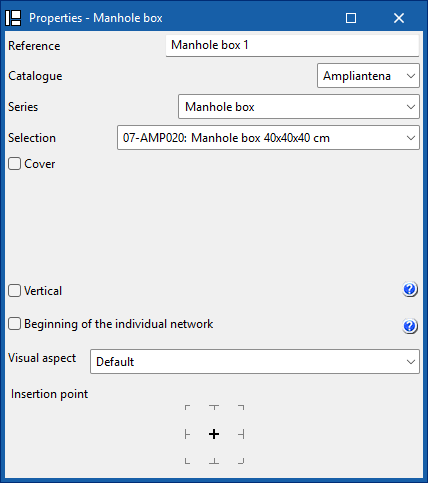

Arqueta

Permite introducir una arqueta en el modelo BIM desde un catálogo de fabricante, añadirle una tapa desde un catálogo, y configurar sus preferencias de visualización. Además, si la instalación dispone de varias verticales independientes, se puede definir la referencia de la vertical a la que pertenece este elemento.

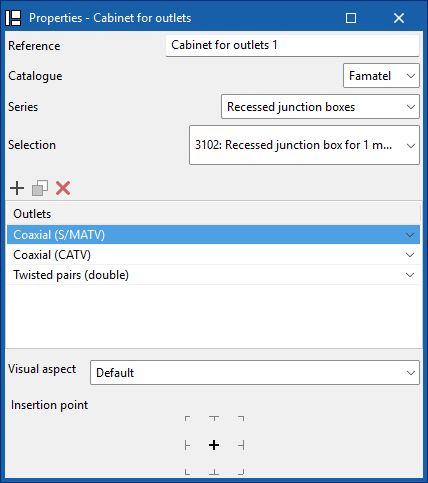

Caja para tomas

Permite introducir caja para tomas en el modelo BIM desde un catálogo de fabricante. Se deben de indicar las bases de toma y si son de tipo coaxial, coaxial (S/MATV), coaxial (CATV), pares trenzados, pares trenzados (doble), fibra óptica o reserva. Así como configurar sus preferencias de visualización.

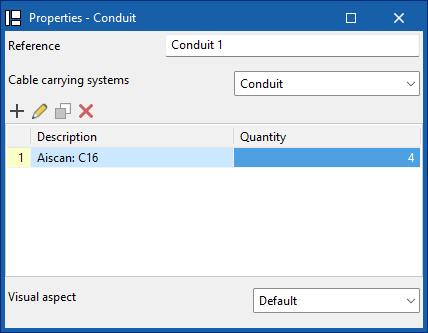

Canalización

Permite introducir una canalización de tipo bandeja, canal o tubo desde un catálogo de fabricante, además de configurar sus preferencias de visualización.

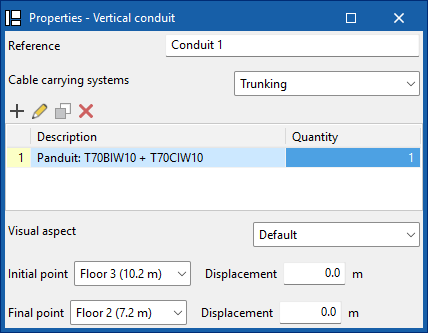

Canalización vertical

Permite introducir una canalización vertical de tipo bandeja, canal o tubo desde un catálogo de fabricante, definir su punto inicial y final, además de configurar sus preferencias de visualización.
