Losas aligeradas
Con el módulo "Losas aligeradas", CYPECAD calcula y dimensiona forjados de losa aligerada formados por paños, en los que se diferencian dos zonas: aligerada y macizada.
Los aligeradores para losas de hormigón tienen como principal ventaja la reducción del peso propio de la losa, y como consecuencia, entre otras, la reducción de deformaciones, la optimización de cimentaciones, la reducción de costes de hormigón y de emisiones de CO2, etc. Estas características se vuelven críticas sobre todo en proyectos de grandes superficies.
Los fabricantes que tienen documentación técnica certificada, indican rigideces que superan el 95 % de la rigidez de la losa maciza. Por lo tanto, la losa aligerada se presenta como una alternativa competitiva y, en muchos casos, más eficiente económicamente que los forjados reticulares.
A nivel técnico, la distinción entre zonas aligeradas y zonas macizadas es importante en este tipo de losas. Como criterio general, deberían macizarse todas aquellas zonas en las que el punzonamiento/cortante sea más elevado. Para ello, el programa aporta herramientas para que el usuario pueda, según sus propios criterios estructurales y geométricos, optimizar y posteriormente generar la documentación y los planos de la disposición de aligeradores en su proyecto.
Introducción de losas aligeradas

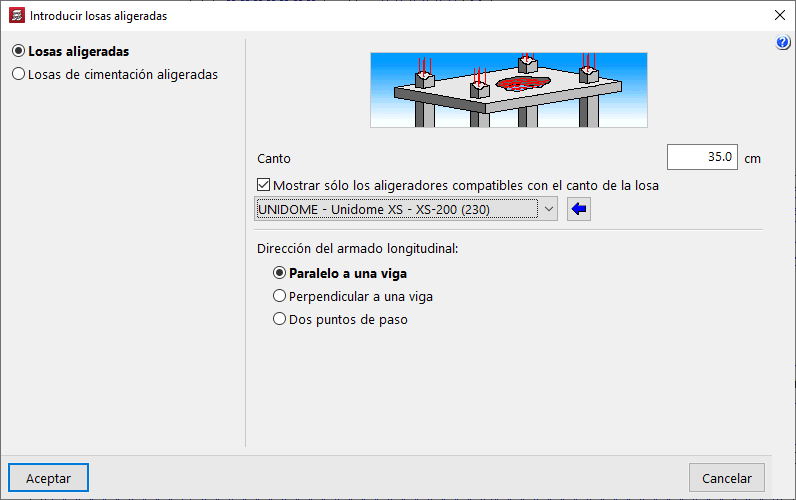

Desde el menú "Paños", se puede introducir una losa aligerada a partir de la opción "Entrar paño", o bien desde la opción "Introducir losas aligeradas" de "Losas aligeradas". Los aligeradores se seleccionan a partir de los catálogos de fabricantes integrados en el programa y disponibles a través de Open BIM Database.
Al introducir losas aligeradas, una vez importado el catálogo de fabricante, la opción "Mostrar sólo los aligeradores compatibles con el canto de la losa" nos ayudará a elegir el elemento que más se adapta al canto de la losa, avisando además al usuario cuando el aligerador y los recubrimientos reducen en exceso el espacio para disponer las armaduras.
Zonas macizadas y aligeradas
Una vez introducida una losa aligerada, desde la opción "Generar aligeradores", podemos ver la disposición en planta de los mismos. El programa automáticamente maciza los perímetros de punzonamiento y las zonas cercanas a los bordes de la losa o de los huecos.
En cada paño, los aligeradores se generan de manera que se maximiza el número de los mismos, pero el usuario puede realizar cambios, modificando el punto de paso. En este caso, se deben volver a generar los aligeradores para ver la nueva disposición de elementos.
En zonas en las que se necesita refuerzo de cortante/punzonamiento, se debería definir una zona macizada, dado que físicamente no es posible disponer dicho refuerzo. El programa aporta herramientas para facilitar la creación de estas zonas macizadas. Por un lado, existen herramientas para la creación de zonas de macizado, (punto, segmento, rectángulo, polígono, etc.). Con la ayuda de estas herramientas se pueden añadir manualmente zonas de macizado. Además, como ayuda, se dispone de la visualización de los refuerzos de cortante/punzonamiento del último cálculo.
Por otro lado, el programa ofrece la opción de generar estas zonas de macizado automáticamente. Para ello, existen dos opciones:
- Lanzar el cálculo de la estructura para que el programa obtenga los refuerzos de cortante necesarios y añada las zonas de macizado necesarias.
- Utilizar los resultados del último cálculo para generar las zonas de macizado.
Con la disposición de aligeradores terminada, el programa dimensionará, como en cualquier losa, las armaduras longitudinales y transversales. Además, se podrá actuar, como en cualquier losa, en cuanto a la modificación de armaduras y a la obtención de listados y de planos.
Salida de resultados
En las losas aligeradas, el programa muestra los siguientes resultados:
- Planos

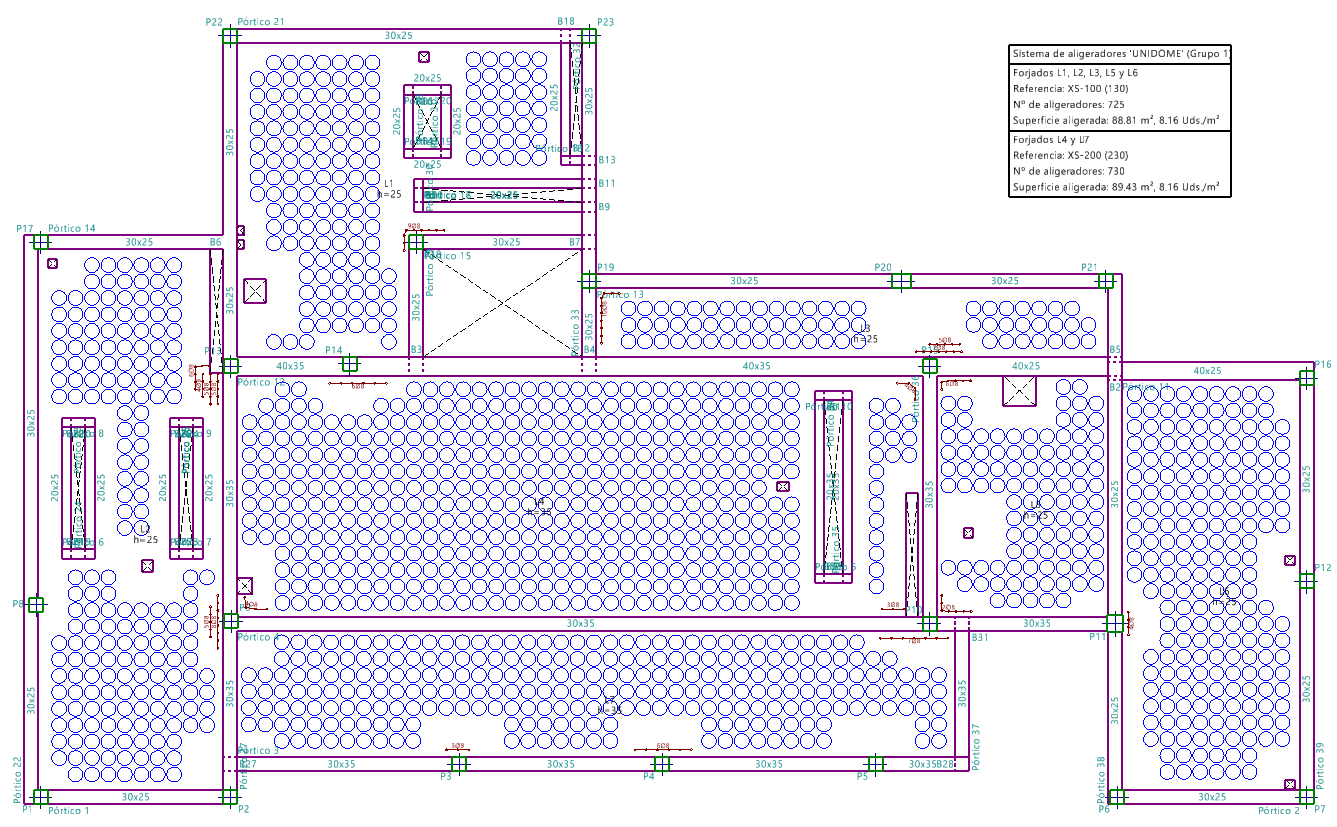

En los planos de planta se muestra la visualización, el replanteo y la medición de los aligeradores utilizados (activada por defecto la opción "Aligeradores de losas" en "Planos de planta", "Replanteo"). Además, si se han utilizado líneas de replanteo, el programa acota la disposición de aligeradores en el plano de replanteo. - Listados

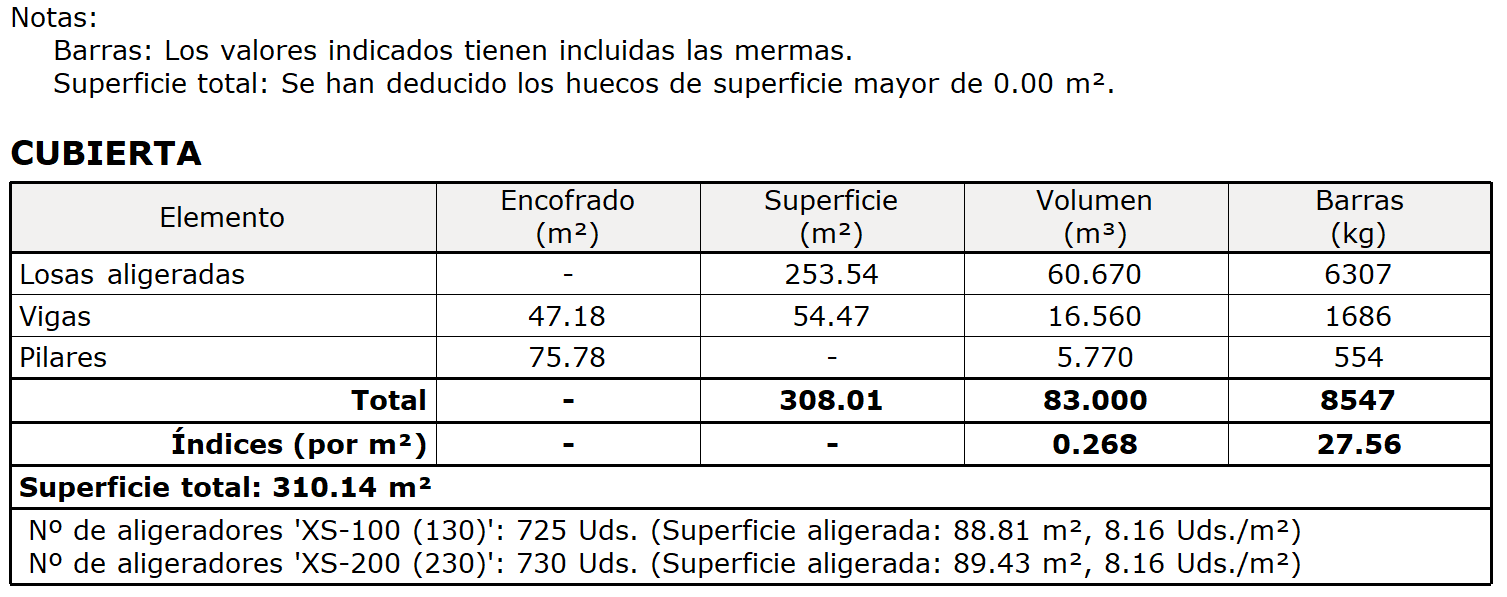

En los listados "Cuantías de obra" y "Superficies/Volúmenes", se muestra la información de los aligeradores utilizados, las superficies, los volúmenes y la medición de los mismos.
Licencia de usuario
Para que CYPECAD pueda calcular y dimensionar losas aligeradas es necesario que la licencia de usuario incluya, además de "CYPECAD", el módulo "Losas aligeradas", combinado con, como mínimo, uno de los siguientes: "Losas macizas" o "Losas y vigas de cimentación".
Otras prestaciones
Para poder tener acceso a otras prestaciones que ofrece el programa, existen varios módulos sobre los que se puede obtener información en la página "Módulos de CYPECAD".
