Para comenzar la medición, es necesario insertar una nueva subtabla, por ejemplo, una por defecto (Estándar). Desde dicha subtabla, al situarse sobre una celda de datos numéricos (columnas A, B, C, D, E o F) y pulsar sobre el botón "Medición sobre DXF - DWG", se mostrará el cuadro de diálogo "Arquímedes - Medición sobre DXF - DWG".

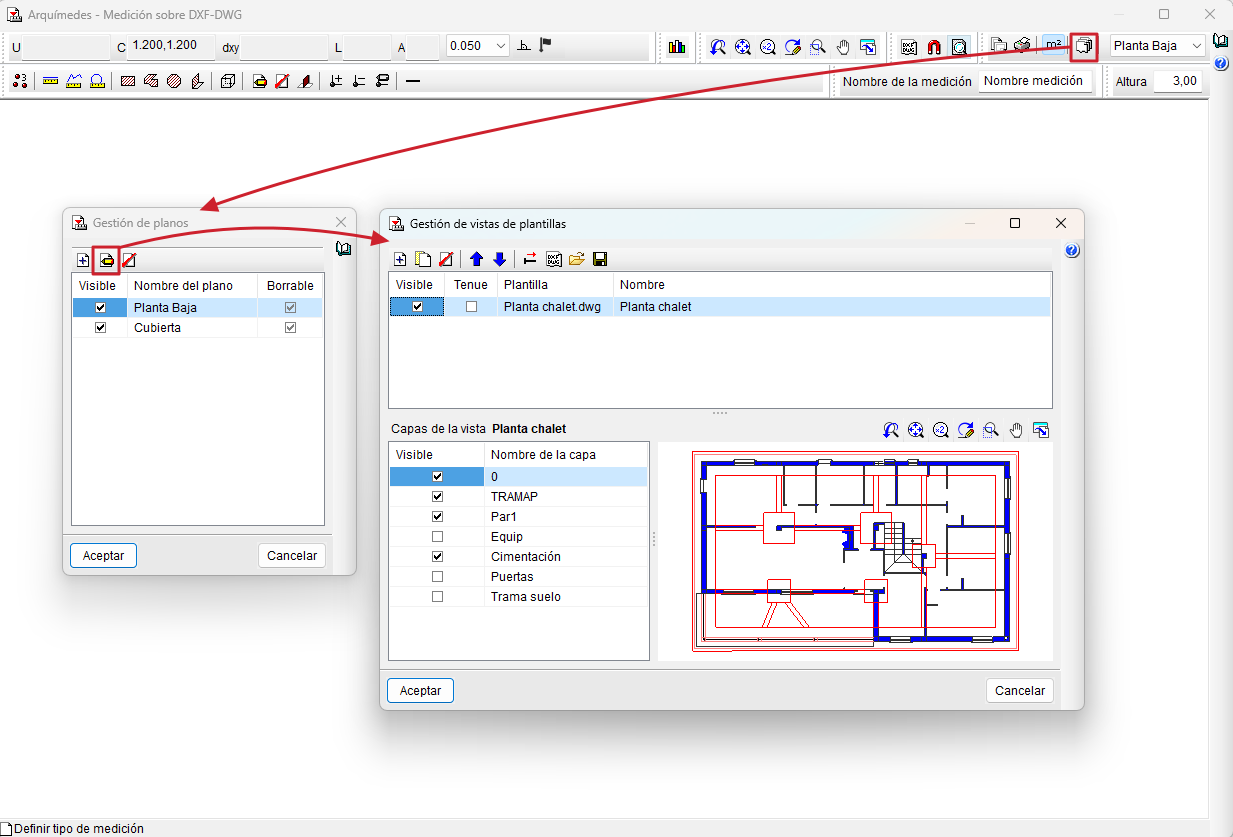

Desde este diálogo, se accede al botón "Gestión de planos", en la barra de herramientas, para añadir y nombrar los diferentes planos que conforman la obra. Lo habitual es definir un plano por planta, tipo de obra o tramo que se desea distinguir, y cada uno puede estar compuesto por uno o varios ficheros de dibujo. Si se selecciona un plano y se pulsa "Editar", se accederá al diálogo "Gestión de vistas de plantillas", desde donde se pueden insertar plantillas mediante el botón "Añadir", "Importa plantillas a la obra" u "Obtener GXF". En este mismo cuadro es posible activar o desactivar las capas que se consideren necesarias.

Los archivos DXF y DWG utilizados deben estar correctamente preparados, a escala 1:1, donde una unidad de dibujo se corresponde con un metro, y próximos al origen de coordenadas (0,0).

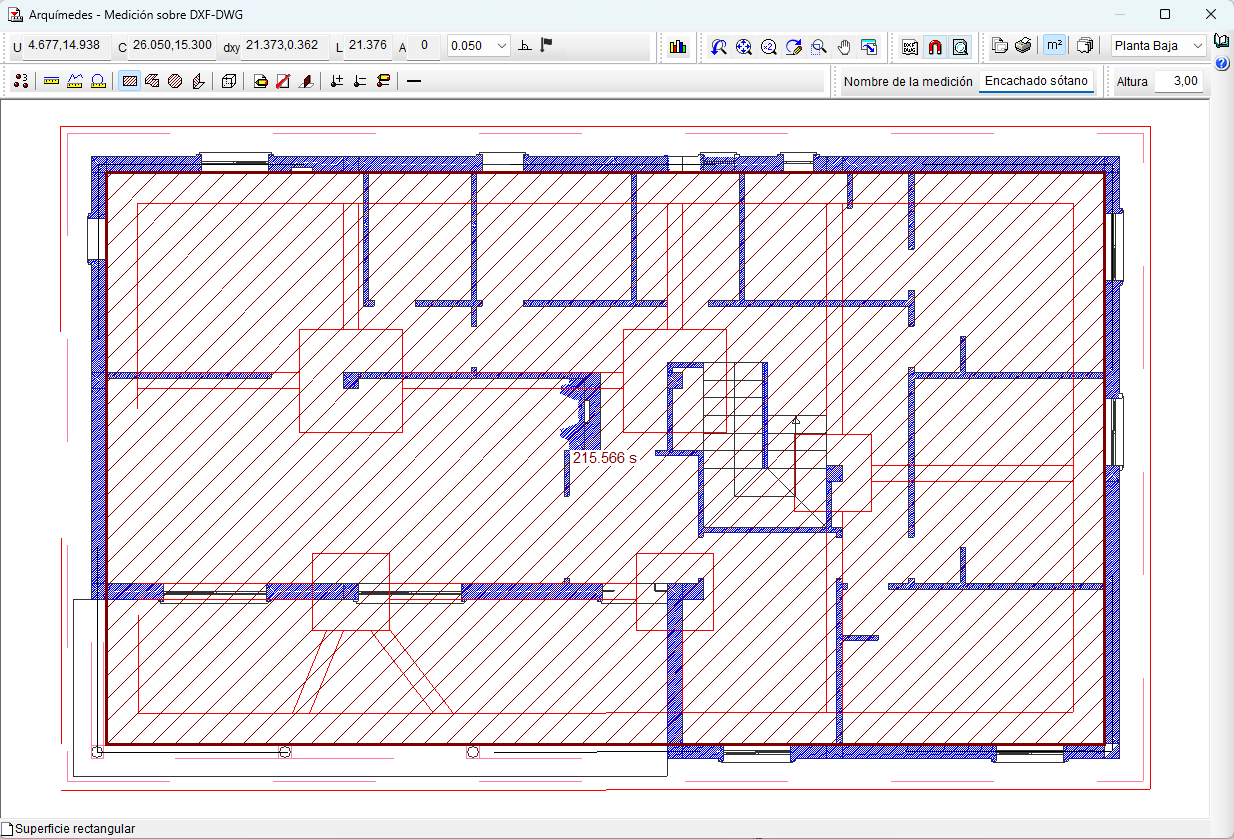

Una vez definidos los planos, se selecciona uno de ellos mediante el selector de plano actual y se asigna un nombre a la medición. A continuación, activando "Capturas a plantillas" en la barra de herramientas, es posible contar elementos, y medir longitudes, superficies y/o volúmenes. El programa automáticamente obtendrá los datos numéricos y los situará en la tabla de medición.

Si es necesario descontar huecos (por ejemplo, aberturas en forjados), se puede activar la herramienta "Añadir/Quitar medición", que aplicará un signo negativo a la medición correspondiente.

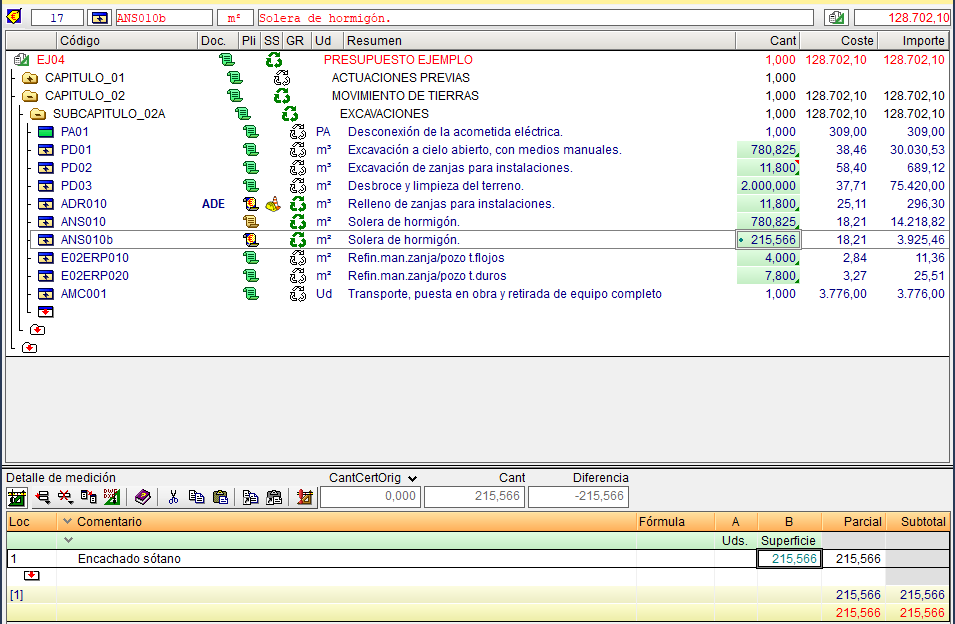

Las partidas con cantidades obtenidas mediante medición automática de planos se identifican en la columna "Cant" de la ventana "Árbol de descomposición" mediante un punto de color verde y un aviso informativo.

Además, al hacer doble clic sobre una celda numérica con medición automática de planos asociada (identificable por su color verde), se abrirá nuevamente el diálogo "Arquímedes - Medición sobre DXF - DWG", mostrando el plano en el que se realizó esa medición. Desde este cuadro, se podrá revisar y ajustar la medición directamente.
