CYPECAD

À partir de la version 2016.a, CYPE 3D doit connaître la fonction structurale d’une pièce. Quatre typologies structurales différentes sont possibles :

• Générique
  La pièce n’a pas un rôle structural connu par le logiciel. Elle est dimensionnée, éditée et vérifiée comme les pièces antérieures à cette version.

• Tirant
  La pièce fait partie d’un encadré croix Saint André (haubans) et travaille seulement en traction. Elle était déjà présente dans les versions précédentes.

• Poteau
  La pièce est un poteau. Son dimensionnement, édition et vérification se réalise à travers l’éditeur avancé de poteaux. Donc, le dimensionnement est possible uniquement pour les normes implémentées dans cet éditeur. Normalement, les normes de béton abrogées ou hors utilisation, ce sont celles qui ne sont pas disponibles dans cet éditeur. Les sections admises sont les suivantes :

  • Béton armé de sections rectangulaires et circulaires
    Plus d’informations à consulter sur la page Poteaux en béton, module commun à CYPE 3D et CYECAD qui permet de dimensionner ces éléments structuraux.
  • Sections en acier
    Elles peuvent être constituées de profilés en acier laminé, armé ou formé à froid.
  • Sections mixtes en acier- béton
    Plus d’informations à consulter sur la page Poteaux mixtes en acier-béton, module commun à CYPE 3D et CYPECAD qui permet de dimensionner ces éléments structuraux.
    De plus amples informations sur ces éléments structuraux sont disponibles dans la section Caractéristiques des éléments structuraux de type Poteau sur cette même page.

• Poutre
  La pièce est une poutre. Son dimensionnement, édition et vérification se réalise à travers l’éditeur avancé de poteaux. Donc, le dimensionnement est possible uniquement pour les normes implémentées dans cet éditeur. Les sections admises sont les suivantes :

  • Béton armé de sections rectangulaires, en L, en T, etc. avec treillis ou précontraintes
    Plus d’informations à consulter sur la page Poutres en béton, module commun à CYPE 3D et CYECAD qui permet de dimensionner ces éléments structuraux.
  • Sections en acier
    Elles peuvent être constituées de profilés en acier laminé, armé ou formé à froid.

    Lorsqu’une pièce est définie en tant que poutre, elle est composée d’une seule pièce. Toutefois, le logiciel permet la définition des poutres continues composées par plusieurs poutres.

    De plus amples informations sur ces éléments structuraux sont disponibles dans la section Caractéristiques des éléments structuraux de type Poutre sur cette même page.

Dans les versions antérieures, la possibilité de générer des contreventements à travers les diagonales en croix avait été implémentée. A partir de la version 2016.a la possibilité de générer des contreventements en V est ajoutée. L’option ‘ Ajouter contreventement en V’ se trouve dans la boîte de dialogue ‘Poutres inclinées’ (menu ‘Poutre /Murs’ > ‘Poutres inclinées’).

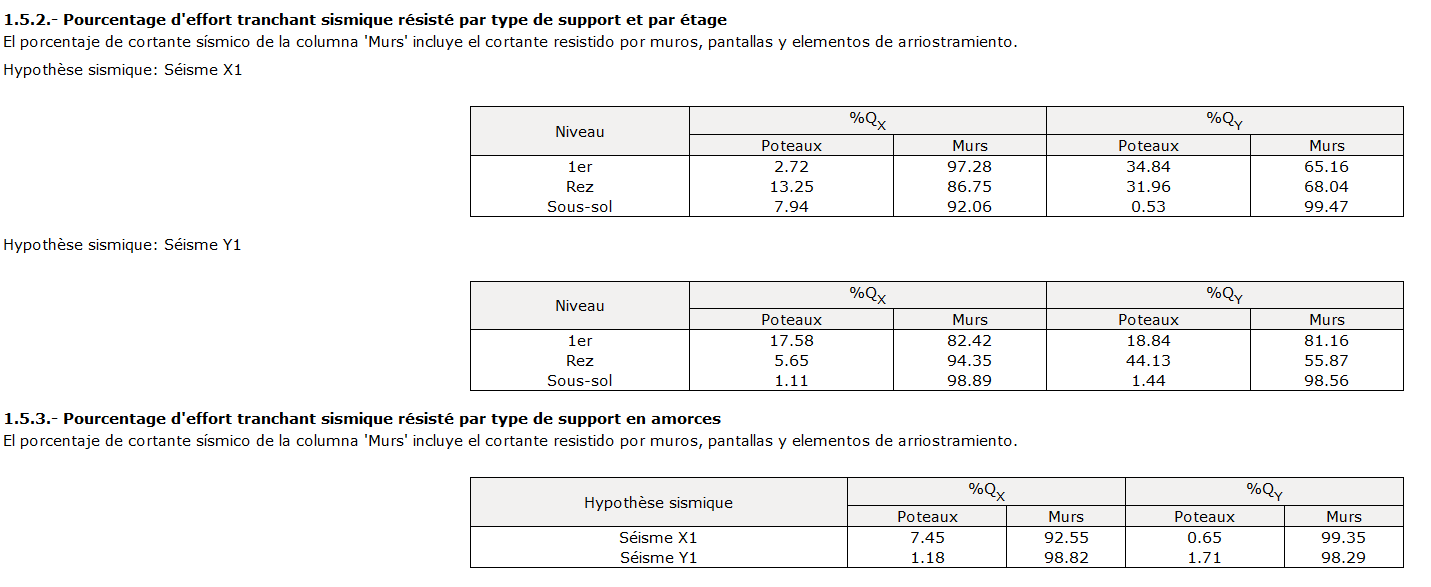

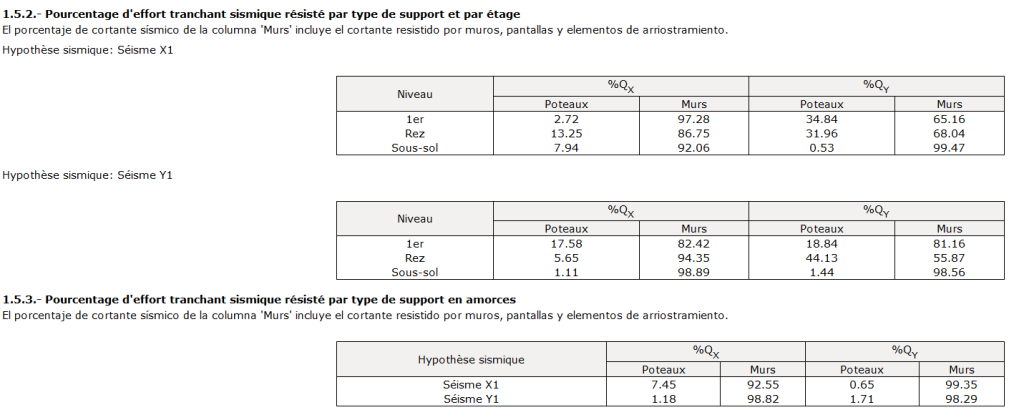

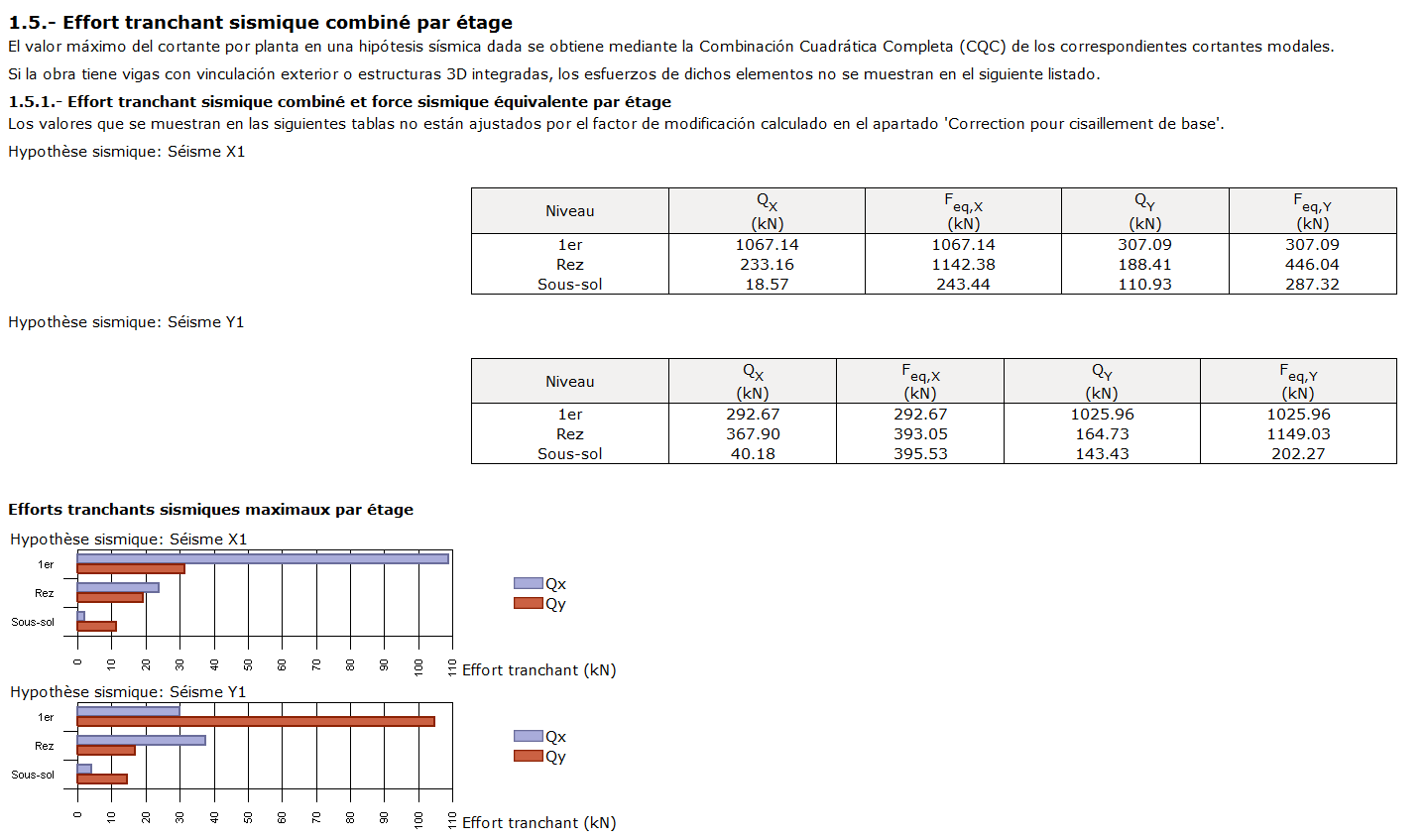

Certaines normes sismiques exigent l’application de l’effort tranchant minimum lorsque la méthode dynamique modale-spectrale pour le calcul de l’action sismique est appliquée. CYPECAD réalise cette vérification depuis les versions antérieures. Vous trouverez plus d’information sur Correction des efforts tranchants de la page de CYPECAD avec les normes implémentées pour réaliser cette vérification.

Lorsque les résultats totaux de l’analyse dynamique sont inférieurs aux valeurs minima prescrits dans la norme sismique de l’application, les paramètres de la réponse dynamique doivent être ajustés. Cet ajustement se réalise à travers un facteur de modification, en amplifiant les paramètres pour atteindre cette valeur minimum. Lorsque la réponse dépasse les valeurs normatives prescrites, les paramètres de la réponse dynamique totale peuvent se réduire proportionnellement à la guise concepteur.

En résumé, dans la version 2016.a, le logiciel offre différentes procédures par rapport à cette requête :

• Ne pas réaliser la correction de l’effort tranchant dans le pied statique
  Permet de ne pas appliquer la vérification d’effort tranchant dans le pied de poteau, et donc, ne pas réaliser le réajustement de résultats, en se basant sur les justifications propres à l’ingénieur du projet.

• Selon la norme
  C’était la seule possibilité que CYPECAD disposait dans les versions antérieures. Avec cette option, le logiciel met en exécution le réajustement de résultats en calculant le facteur de modification spécifié dans la norme sismique correspondante. La vérification normative exige que le résultat de l’analyse dynamique de l’effort dans le pied statique ne dépasse pas un pourcentage déterminé de la valeur de l’effort tranchant statique définie par la norme. Ce pourcentage dépend de la régularité de la structure étudiée.

• Spécifier le pourcentage d’effort tranchant dans le pied statique
  Avec cette option, c’est l’utilisateur même qui peut, d’une manière justifiée, spécifier le pourcentage de l’effort tranchant dans le pied statique. Ce pourcentage servira de limite minimum à ne pas dépasser dans les résultats dynamiques.

• Spécifier les facteurs de modification
  Il est conseillé d’utiliser cette option suite à un premier calcul et après avoir analysé les résultats obtenus par ce calcul. Il est possible de lancer un deuxième calcul avec la valeur du facteur de modification que l’utilisateur souhaite en comparant la valeur des efforts tranchants et statiques calculés. Il est possible de définir un facteur par hypothèse et direction d’analyse. Cette dernière option permet aussi d’appliquer la condition d’effort tranchant du pied statique maximum répertoriée dans certaines normes sismiques. Il est possible d’attribuer des valeurs inférieures à l’unité au « facteur de modification », de sorte que les résultats dynamiques soient réduits lorsque ceux-ci dépassent la limite maximale établie par la norme.
