CYPE Water Supply

Introduction

CYPE Water Supply est un logiciel développé pour le calcul, la conception, la vérification et le dimensionnement automatique des réseaux d'approvisionnement en eau dans les infrastructures urbaines, qu'ils soient maillés, ramifiés ou mixtes.

L'objectif de la conception de ces réseaux est d'acheminer l'eau jusqu'à chaque point de consommation. Pour ce faire, les données et les positions des points de consommation et d'approvisionnement sont définies, ainsi que le tracé du réseau. Le calcul permet d'obtenir les diamètres appropriés des conduites d'eau et de vérifier si l'installation respecte les limites de conception imposées.

Saisie de données

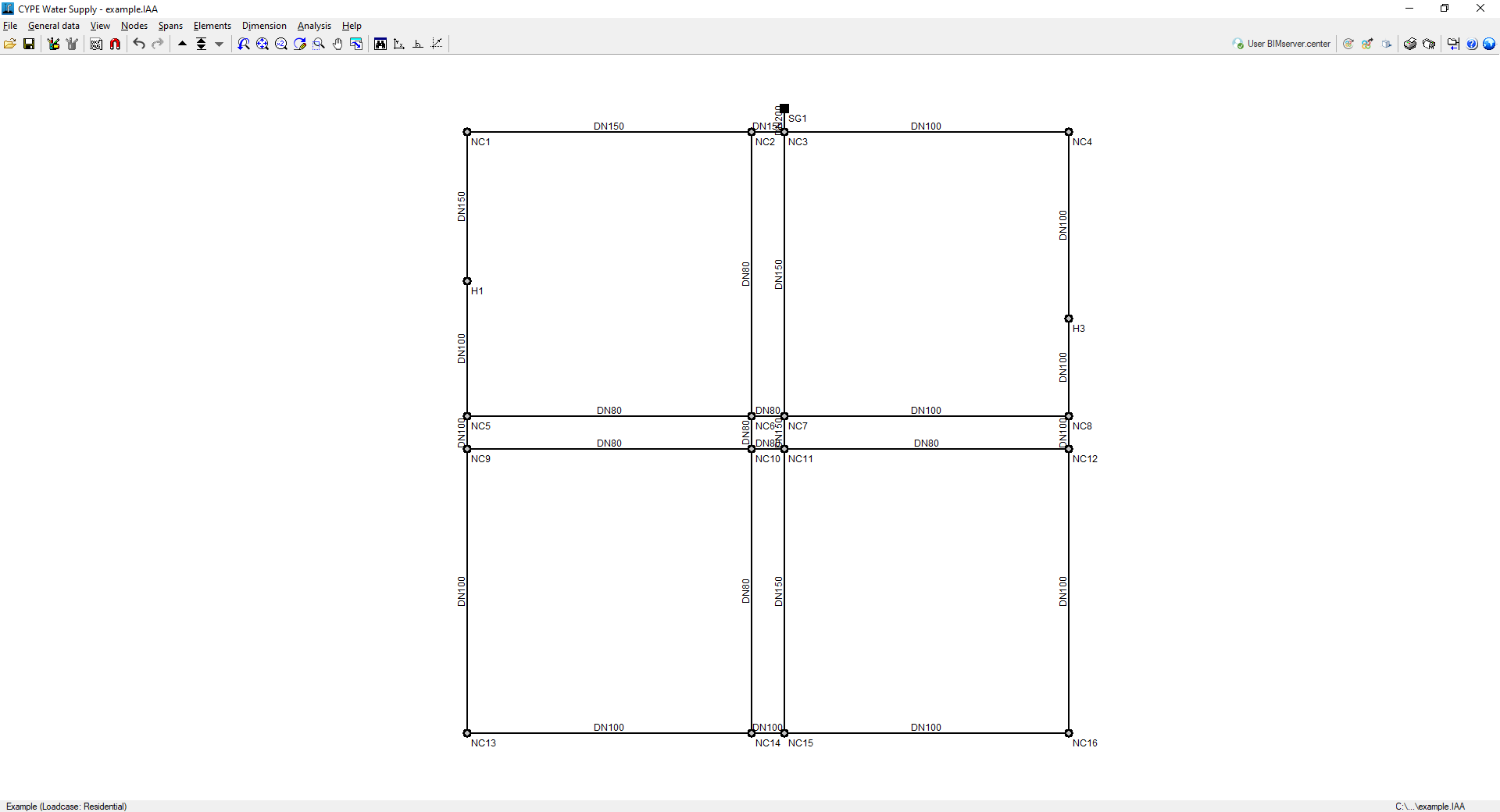

Conception libre

• Conception libre du réseau en saisissant manuellement par coordonnées les nœuds et le tracé des tronçons qui composent l'installation dans CYPE Water Supply.
• Conception libre du réseau en saisissant les nœuds et les tronçons à partir de fonds de plan DXF-DWG, DWF ou d'images (.jpeg, .jpg, .bmp, .wmf) importées dans CYPE Water Supply.

Génération automatique de la géométrie de l'installation à partir des fichiers DXF/DWG

• Importer un fichier DXF ou DWG à partir de ‘Importer’, ‘Géométrie’, et générer automatiquement la géométrie de l'installation à partir des informations qu'il contient. Ce fichier doit avoir le mètre comme unité de dessin et le réseau doit être proche de l'origine des coordonnées. Dans cette option, seuls les calques contenant les tronçons à utiliser pour la génération doivent être activés.

Importation de données à partir de BIMserver.center

Si l'ouvrage de CYPE Water Supply est lié à un projet BIM à partir de la plateforme BIMserver.center, les actions suivantes peuvent être effectuées :

• Importer les informations de la topographie du terrain si le modèle BIM contient un fichier IFC avec les entités appropriées. Ceci permet de visualiser la topographie dans la vue 3D de CYPE Water Supply, d'afficher les courbes de niveau en plan dans la zone de travail de l'interface générale, et de s'appuyer sur la topographie importée dans le processus de saisie des données, en identifiant automatiquement les valeurs des cotes des nouveaux nœuds qui y sont saisis. Parmi les options disponibles se trouvent les suivantes :
  • Importation de modèles topographiques au format IFC générés par Open BIM Site.
  • Importation de modèles topographiques au format IFC générés par d'autres logiciels (tels que les applications TcpMDT de Aplitop disponibles sur BIMserver.center) et téléversés dans le projet BIMserver.center par le biais de la plateforme web. Les données du terrain doivent être définies dans une entité de type IfcGeographicElement dans un fichier IFC4.

Sortie de données

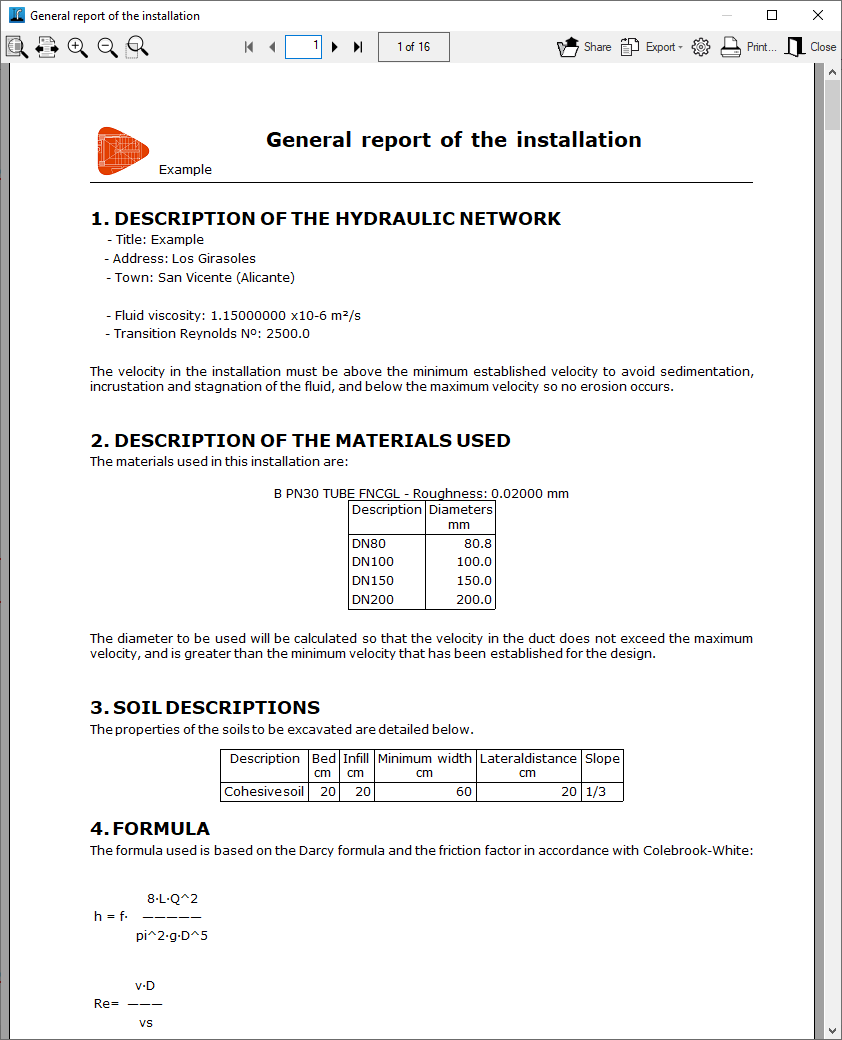

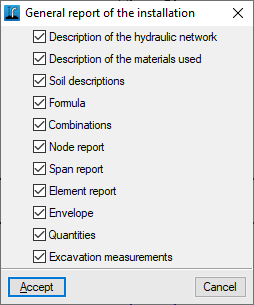

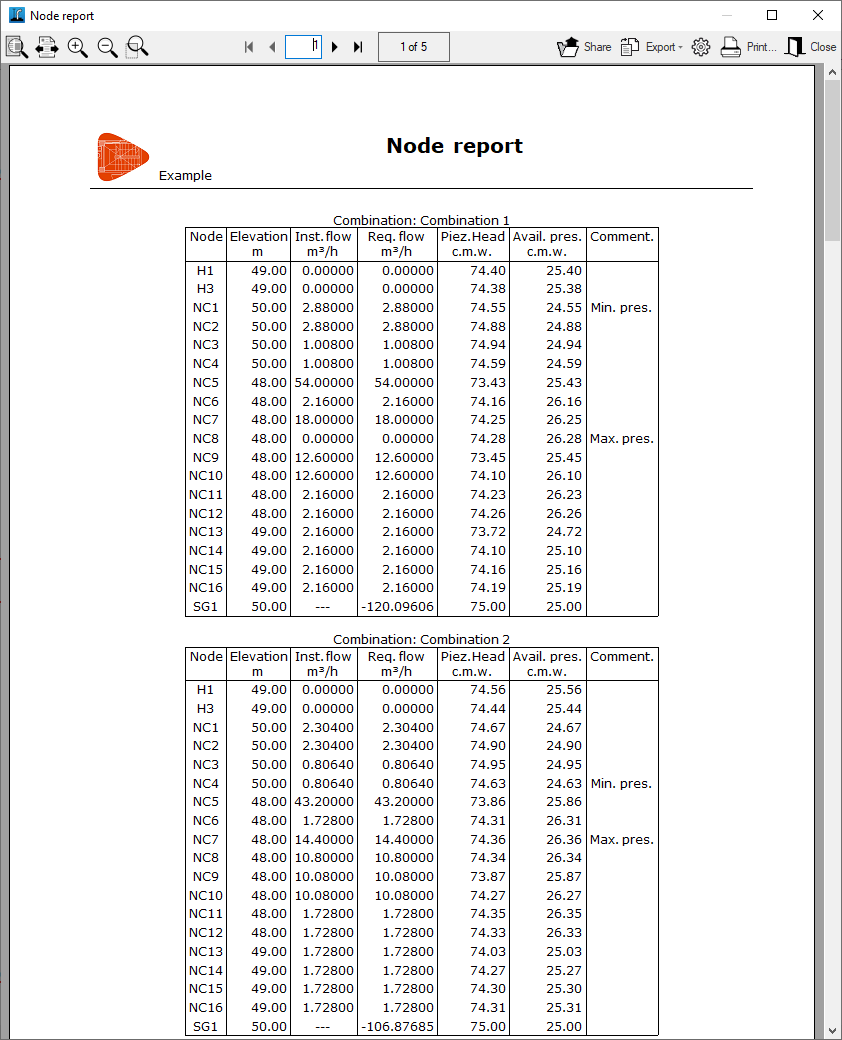

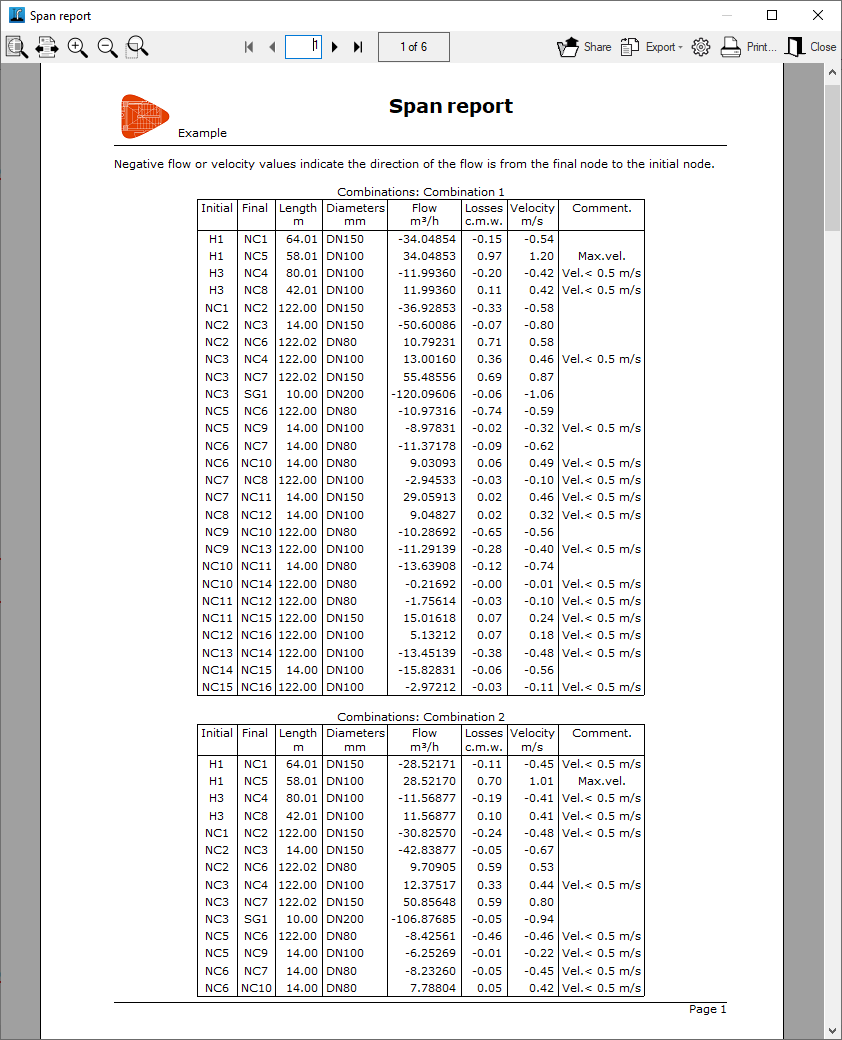

• Exportation des récapitulatifs aux formats HTML, DOCX, PDF, RTF et TXT.

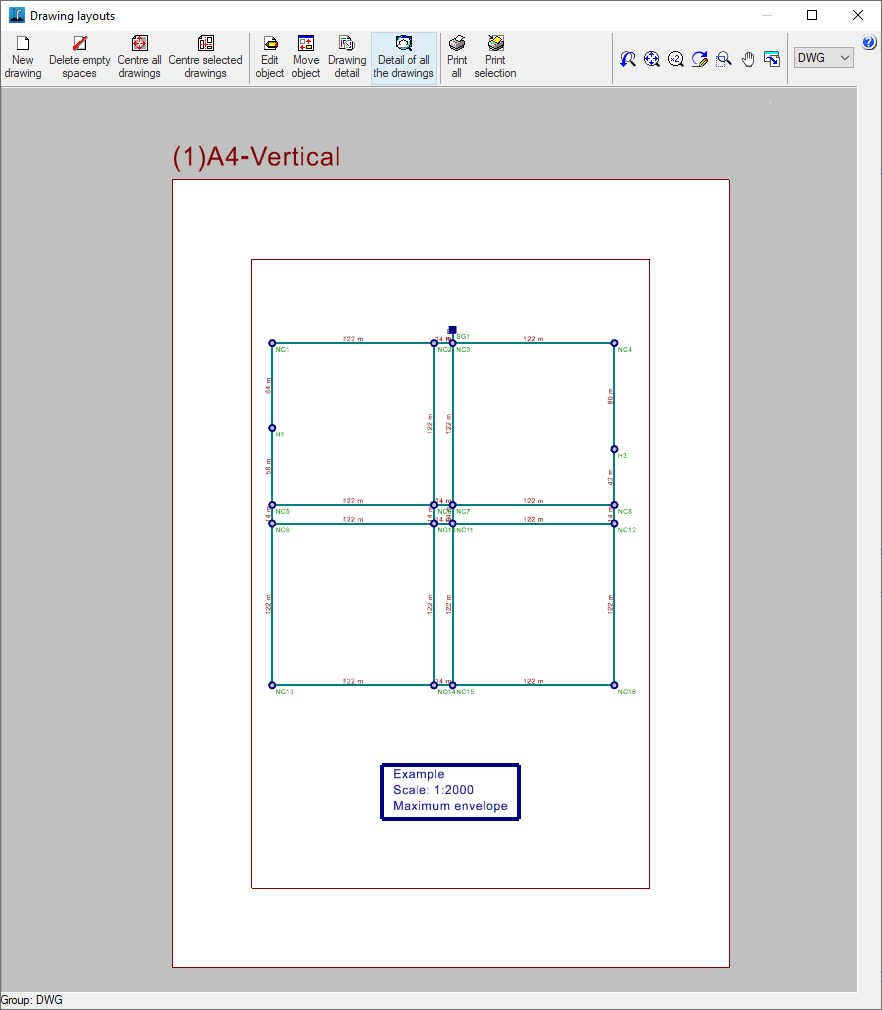

• Exportation des plans aux formats DXF, DWG et PDF.
• Exportation des informations générées avec CYPE Water Supply vers la plateforme BIMserver.center au moyen de formats IFC et glTF. Cela permet aux intervenants autorisés du projet de les visualiser.

Onglet ‘Général’

Permet de saisir les données générales suivantes, qui apparaîtront dans les récapitulatifs de calcul, dans la description de l'installation :

• Clé
  Nom de l’ouvrage. Pour le modifier, allez dans ‘Fichier’, ‘Enregistrer sous’.
• Titre
• Adresse
• Localité
• Date
• Notes

De plus, les options suivantes sont disponibles :

• Matériaux
  Permet d'accéder à la gestion des matériaux.
• Terrain
  Permet d'accéder à la gestion des terrains.
• Mesures
  Configuration des unités et du nombre de décimales utilisées.

Gestion des matériaux

En cliquant sur le bouton ‘Matériaux’, vous pouvez gérer les matériaux utilisés dans les conduites de l’ouvrage, ainsi que les bibliothèques de matériaux disponibles. La fenêtre qui s'affiche contient deux listes :

• La liste de gauche représente les ‘Matériaux de l’ouvrage’. Vous pouvez créer un matériau manuellement à l'aide des outils situés à gauche, ou l'importer à partir des matériaux de la bibliothèque. Lorsque vous ajoutez ou modifiez un matériau de l’ouvrage, le nom, la rugosité et la série de diamètres intérieurs associés sont indiqués dans les sections correspondantes.

• La liste de droite représente les ‘Matériaux de la bibliothèque’. Dans la partie supérieure, sélectionnez la bibliothèque à afficher. Le logiciel intègre une bibliothèque par défaut. Il est possible de consulter les données internes de chaque bibliothèque en cliquant sur le bouton ‘Bibliothèques’ en bas ; vous y trouverez la ‘Description de la bibliothèque’ et son ‘Abréviation’, et pour chaque matériau inclus, le ‘Nom’ et la ‘Rugosité’, ainsi que la série de ‘Diamètres intérieurs’ associés.

Le premier bouton situé entre les deux listes permet de créer un matériau de l’ouvrage en important les informations à partir de l'un des matériaux disponibles dans la bibliothèque. Le deuxième bouton permet d'ajouter les séries du matériau de la bibliothèque sélectionné à droite au matériau de l’ouvrage sélectionné à gauche.

Gestion des terrains

En cliquant sur le bouton ‘Terrains’, vous pouvez gérer les terrains de l’ouvrage ainsi que les bibliothèques de terrains disponibles. La fenêtre qui s'affiche contient deux listes :

• La liste de gauche représente les ‘Terrains de l’ouvrage’. Vous pouvez créer un terrain manuellement à l'aide des outils situés à gauche ou l'importer à partir des terrains de la bibliothèque. Lorsque vous ajoutez ou modifiez un terrain de l’ouvrage, vous devez indiquer le ‘Nom du terrain’ et les paramètres géométriques suivants : ‘Distance latérale’, ‘Remblai’, ‘Couche’, ‘Largeur minimale’, ‘Talus vertical’ et ‘Talus horizontal’ (qui forment la relation ‘Talus’ affichée à côté du graphique).

• La liste à droite représente les ‘Sols de Bibliothèque’. En haut, sélectionnez la bibliothèque que vous souhaitez afficher. Le programme intègre une bibliothèque par défaut. Il est possible de consulter les données internes de chaque bibliothèque en cliquant sur le bouton ‘Bibliothèques’ en bas ; vous devez définir la ‘Description de la bibliothèque’ et son ‘Abréviation’, et pour chaque terrain inclus, le ‘Nom du terrain’ et les paramètres géométriques mentionnés sont affichés.

Le premier bouton situé entre les deux listes permet de créer un terrain de l’ouvrage en important les informations à partir d'un des terrains disponibles dans la bibliothèque. Le deuxième bouton permet d'ajouter les séries du terrain de la bibliothèque sélectionné à droite au terrain de l’ouvrage sélectionné à gauche.

Pour poursuivre la création d'un nouvel ouvrage, il est nécessaire de créer au moins un matériau et un terrain.

Les matériaux et les terrains seront disponibles lors de l'édition de chaque tronçon à partir de ‘Tronçons’, ‘Éditer données de calcul’.

Onglet ‘Paramètres’

Permet de définir les paramètres hydrauliques suivants. Ces valeurs ne doivent être modifiées que dans des cas exceptionnels et en connaissant parfaitement leurs implications.

• Viscosité du fluide
  Viscosité cinématique du fluide ; par défaut, la valeur 1,15 x 10-6 m2/s (1 m2/s=10000 Stokes) s'affiche.
• Nb de Reynolds de transition
  Nombre de Reynolds de transition entre régime laminaire et turbulent. Cette valeur est considérée comme la limite d'application de la formulation et est généralement comprise entre 2000 et 4000. Par défaut, la valeur 2500 est affichée.

Onglet ‘Limites’

Permet de définir les limites de vitesses et de pressions dans l'installation. Ces limites agissent de deux manières :

• Si vous utilisez l'option ‘Calculer’ du menu ‘Calcul’, une alerte s'affiche pour les éléments de l'installation qui n'atteignent pas les valeurs minimales ou qui dépassent les valeurs maximales ;
• Si vous utilisez l'option ‘Dimensionner’ du menu ‘Calcul’, dans le cas des vitesses, le logiciel limite le fonctionnement de l'installation aux valeurs comprises entre les minimums et les maximums définis, dans la mesure du possible, comme limites de conception ; et dans le cas des pressions, elles agissent comme des limitations de plage dans la pression des nœuds, de sorte que le logiciel recherche la solution qui permet le plus grand nombre de nœuds dans cette plage.

Dans les différents onglets, il faut définir la ‘Vitesse maximale’ et la ‘Vitesse minimale’ dans les tronçons, et la ‘Pression maximale’ et la ‘Pression minimale’ dans les nœuds.

Cela peut être fait :

• Par table de combinaison
  Dans chaque entrée, la limite de vitesse ou de pression est définie pour chaque combinaison définie dans ‘Données générales’, ‘Éditer combinaisons’.
• En fonction du ‘Diamètre’ (tableau) (pour la ‘Vitesse maximale’ et la ‘Vitesse minimale’)
  Dans chaque entrée, la limite de vitesse appliquée aux conduites dont le diamètre est égal ou inférieur à celui indiqué est définie. Pour les diamètres supérieurs à ceux indiqués, la limite du plus grand diamètre du tableau est appliquée.
• En fonction du ‘Diamètre’ (paramétrique) (pour la ‘Vitesse maximale’)
• Permet d'exprimer la vitesse v en fonction du diamètre D en définissant la constante C et l'exposant E, de telle sorte que v = C · D^E (m/s).

Onglet ‘Coefficients’

Coefficients

Permet de définir deux coefficients qui s'appliquent de manière générale à l'ensemble de l’ouvrage dans les calculs :

• Coefficient de simultanéité
  Permet, de façon générale à tout ouvrage et dans toutes les combinaisons, d'appliquer un facteur en pour un aux consommations d'eau pour pouvoir simuler par exemple des fonctionnements à différents moments de la journée ou des changements saisonniers.
• Coefficient de majoration des longueurs (%)
  Il agit comme un pourcentage additionnel sur la longueur résistante des tronçons, de sorte qu'il est possible de simuler des pertes de charges dues à des éléments spéciaux tels que des valves, des coudes, des dérivations,... Par défaut, cette valeur est établie à 20%.

Dotations

Permet de définir si les charges des nœuds de consommation sont définies par défaut de manière directe ou par dotation.

• Directe
  La consommation doit être saisie directement en unités de débit.
• Par dotation
  La consommation doit être saisie à partir d'une valeur de débit par dotation (qui correspond à la valeur indiquée dans le champ ‘Dotation’) et du nombre d'unités correspondant.

Les valeurs des charges et leur type de définition peuvent être modifiées ultérieurement dans le panneau d'édition de chaque nœud.

Références

Permet de définir les préfixes qui composent automatiquement les références des nœuds de l'installation lors de leur saisie dans la zone de travail, qu'il s'agisse des nœuds de consommation, des nœuds de distribution générale ou des autres nœuds :

• Préfixe référence consommation
• Préfixe référence distribution
• Préfixe reste références

Les références peuvent être modifiées ultérieurement dans le panneau d'édition de chaque nœud.

Onglet ‘Excavations’

Permet de définir les paramètres suivants liés aux excavations de l'installation :

• Profondeur minimale
  Permet de définir une alerte qui vous avertit lorsqu'un point de l'installation se trouve en dessous de cette valeur (dans le rapport ‘Résultats des calculs’ qui s'affiche après avoir utilisé les options du menu ‘Calcul’). La profondeur minimale est mesurée à partir de la cote du terrain naturel jusqu'à l'arête supérieure de la face intérieure de la conduite.
• Épaisseur de la couche de roulement
  Indique la distance par défaut entre le terrain naturel et le terrain modifié. Cette valeur reste par défaut à la cote du terrain naturel pour obtenir la cote du sol sans avoir à la renseigner. D'autre part, si la cote du terrain est modifiée, le logiciel avertit que l'épaisseur de la couche de roulement établie ne convient pas.
• Montrer paramètres d'excavation (optionnel)
  Le logiciel permet de calculer les volumes d'excavation de l'installation si au moins un terrain a été défini et si les cotes et les profondeurs ont été fournies dans les nœuds. Si vous ne souhaitez pas saisir ces informations ou calculer l'excavation, vous pouvez désactiver cette option : ainsi, les nœuds ne nécessiteront que la saisie de la valeur ‘Cote’.

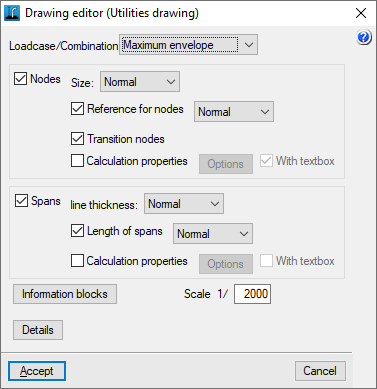

Options de visualisation

Permet de contrôler la visualisation des éléments du schéma à l'écran. Les options suivantes sont disponibles :

• Onglet ‘Général’
  • Dessiner textes à échelle (optionnel)
  • Afficher les résultats des calculs (optionnel)
  • Montrer tranchées (optionnel)
    • Taille tranchées x (valeur)
• Onglet ‘Nœuds’
  • Visualiser nœuds (optionnel)
  • Référence des nœuds (optionnel)
  • Caractéristiques de calcul
    • Options : Données visibles dans les nœuds
    • Avec cadre (optionnel)
• Onglet ‘Tronçons’
  • Longueur des tronçons (optionnel)
  • Grosseur des lignes
  • Caractéristiques de calcul (optionnel)
    • Options : Données visibles dans les tronçons
    • Avec cadre (optionnel)
• Onglet ‘Symboles’
  • Symboles de réservoirs d’eau
    • Angle de rotation du symbole
  • Symboles de consommation d’eau
    • Angle de rotation du symbole

Vue 3D

Une fois l’ouvrage calculé, cette option permet d'ouvrir une fenêtre avec la représentation en 3D de l'installation. En outre, il est possible de vérifier les caractéristiques géométriques de chaque tronçon en utilisant l'option ‘Information’ et en cliquant sur le tronçon.

Afficher/Masquer les lignes du profil topographique

Permet d'afficher ou de masquer à l'écran les courbes de niveau générées en cas d'importation d'un fichier IFC avec le modèle du terrain dans le processus de création de l'ouvrage.

Déplacement du profil topographique

Permet de déplacer le profil topographique généré en cas d'importation d'un fichier IFC avec le modèle du terrain dans le processus de création de l'ouvrage.

Nouveau

Permet de saisir des nœuds dans la zone de travail.

Les nœuds sont créés par défaut comme des nœuds de transition, c'est-à-dire des nœuds sans consommation qui permettent des changements de direction tout en conservant le tronçon dans le dimensionnement. Ils peuvent ensuite être modifiés depuis ‘Nœuds’, ‘Éditer données de calcul’. Un clic droit lors de l’insertion d'un nouveau nœud permet également d'accéder au panneau d'édition des données de calcul du nœud saisi.

Cette option permet de positionner les nœuds dans le modèle de plusieurs manières :

1. Par coordonnées absolues
   Lors de la saisie du premier nœud ou du nœud de base de l'installation par un clic gauche, indiquez la coordonnée X absolue du nœud et appuyez sur la touche « Entrée » ; puis, entrez la coordonnée Y absolue et appuyez à nouveau la touche « Entrée ».
2. Par coordonnées relatives
   Après avoir introduit un nœud de base, les nœuds suivants peuvent être saisis en utilisant des coordonnées relatives, c'est-à-dire en indiquant les distances par rapport aux autres nœuds. Pour ce faire, faites un clic gauche sur l'écran où vous souhaitez saisir le nœud et saisissez les coordonnées X et Y par rapport à la position du nœud suivant.
3. Par capture à DXF ou DWG
   Les options de captures de fichiers DXF ou DWG peuvent être utilisées pour l'introduction de nœuds et de tronçons.
4. Génération automatique de la géométrie
   À partir de 'Fichier > Importer > Géométrie' la géométrie de l'installation est générée automatiquement à partir d'un fichier DXF ou DWG. L'unité de dessin de ce fichier devra être le mètre, et le réseau devra être proche de l'origine des coordonnées. Dans cette option, vous devez uniquement activer les tronçons que vous souhaitez utiliser pour la génération.

Déplacer

Permet de modifier la position du nœud sélectionné. Après avoir cliqué sur le nœud, cliquez sur un autre point pour indiquer la nouvelle position.

Éditer les données de calcul

Permet d’éditer le nœud sélectionné. Vous pouvez modifier plusieurs nœuds et sélectionner les champs souhaités par capture avec le bouton gauche de la souris. De plus, un clic droit affiche les options permettant de sélectionner un nœud unique, d'effectuer une sélection multiple nœud par nœud ou de rechercher un nœud par sa référence.

Dans la fenêtre d'édition qui apparaît, saisissez les données du nœud :

• Onglet ‘Général’
  • Référence du nœud
  • Type de nœud
    • Nœud de consommation
      Nœud dans lequel est défini un débit consommé d'eau pour chacune des hypothèses. Lorsque vous sélectionnez ce type de nœud, le logiciel affiche un tableau dans la partie inférieure qui permet de définir le débit dans chaque hypothèse. Ce tableau comporte les colonnes suivantes :
      • Hypothèses
      • Charges
        Le débit peut être défini de deux manières :
        • Directe
        • Par dotation
      • Débit
        Le débit est défini en saisissant directement sa valeur si l'option ‘Directe’ a été sélectionnée, ou en renseignant une valeur par ‘Dotation’ et le ‘Nombre d'unités’ à prendre en compte, si l'option ‘Par dotation’ a été sélectionnée.
      • Débit total
        Affiche la valeur du débit total.
    • Distribution générale
      Point de distribution de l'installation. Le logiciel permet de définir une seule alimentation ou plusieurs alimentations pour le réseau. Lorsque vous sélectionnez ce type de nœud, le logiciel affiche un tableau dans la partie inférieure qui permet de définir la valeur de pression disponible pour chaque combinaison dans la colonne ‘Niveau réservoir’ De cette manière, vous pouvez simuler différentes conditions de distribution de l'installation.
    • Nœud de transition
      Nœud sans consommation qui permet d'effectuer des changements de direction tout en conservant l'unité du tronçon dans le dimensionnement.
  • Cote Projet Roulement
    Cote à laquelle se trouve la surface après avoir comblé les tranchées et construit la couche de roulement sur le terrain.
  • Cote Projet Terrain
    Cote du sol modifié (et non du terrain vierge) à partir de laquelle commence l'excavation. La différence entre la cote du terrain naturel et la cote du sol doit être supérieure à la valeur de l’épaisseur de la couche de roulement définie dans ‘Données générales’, ‘Éditer données générales de l’ouvrage’.
  • Cote
    Cote de la partie inférieure de la face intérieure de la conduite dans le nœud. Il s'agit de la cote nécessaire au calcul hydraulique des conduites.

• Onglets ‘Pression maximale’ et ‘Pression minimale’
  Permettent d'introduire des limites de pression particulières pour le nœud en cours d'édition, pour chacune des combinaisons d'hypothèses affichées dans le tableau.
  • Utiliser limite particulière (optionnel)

• Onglet ‘Symboles’
  Permet de définir des symboles particuliers pour le nœud en cours d'édition.
  • Symboles particuliers de réservoir (optionnel)
  • Symboles particuliers de consommation (optionnel)

Attribuer les données de calcul

Permet d'attribuer rapidement des données aux nœuds.

Cliquer sur cette option ouvre une petite fenêtre en haut à gauche de l'écran. Le nœud ayant la référence la plus basse est mis en surbrillance en jaune et permet de consulter et/ou de modifier ses données (telles que le nombre d'unités, le débit et l'a cote). Vous pouvez faire défiler tous les nœuds à l'aide des boutons correspondants.

Informations

Permet de consulter les données saisies dans le nœud.

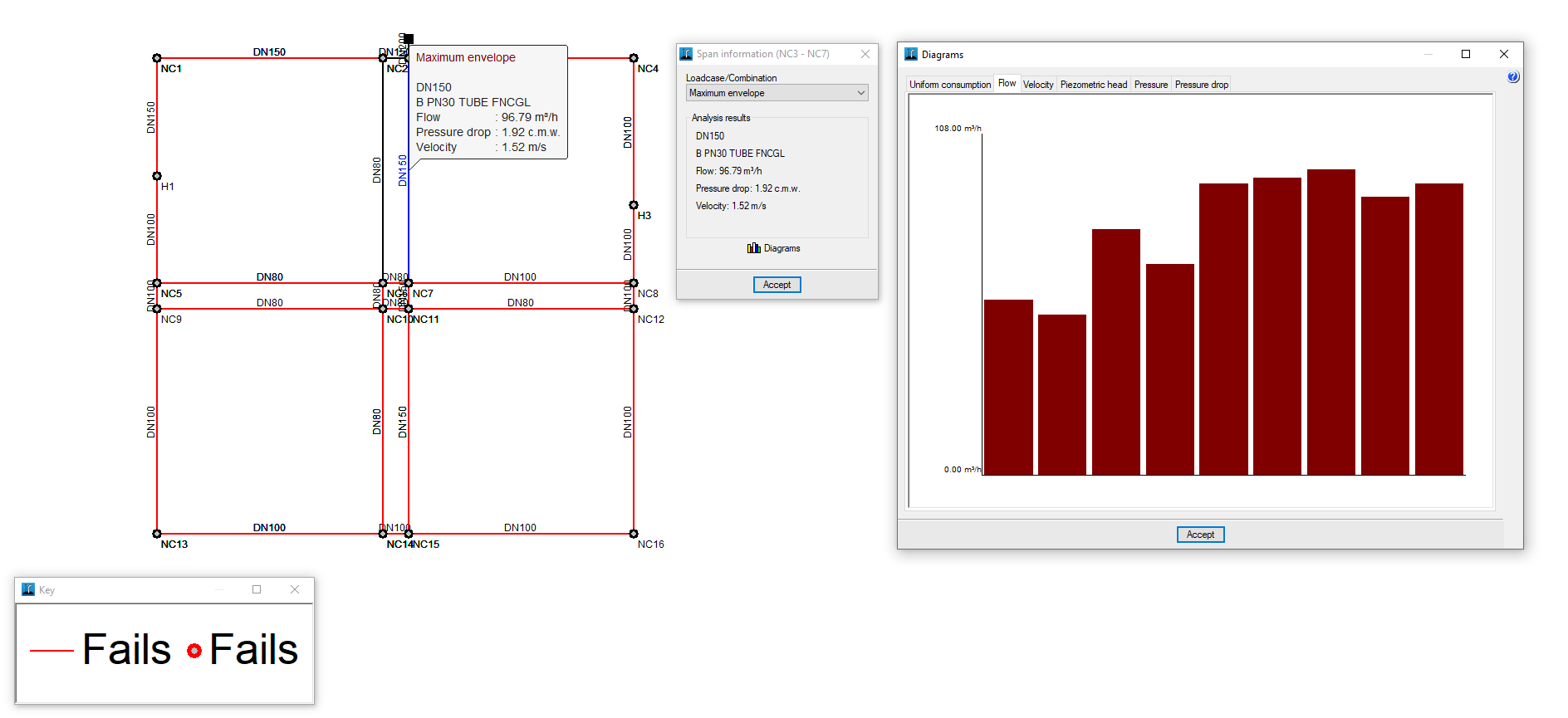

Si l’ouvrage est calculé, les résultats du calcul du nœud sont également affichés dans la combinaison activée à ce moment. De plus, cliquer sur le nœud ouvre une fenêtre permettant de consulter les résultats pour chaque hypothèse, combinaison, enveloppe et oscillation, de manière analytique et graphique : le bouton ‘Graphiques’ affiche les graphiques ‘Hauteur piézométrique’ et ‘Pression’ pour les différentes combinaisons.

Actualiser les cotes

Met à jour les cotes de tous les nœuds en fonction de la topographie du terrain définie dans le modèle BIM.

Nouveau

Permet d'introduire un nouveau tronçon dans la zone de travail. Cela peut être fait :

• En sélectionnant deux nœuds précédemment introduits à partir de ‘Nœuds’ > ‘Nouveau’ ;
• Ou en marquant directement deux points dans la zone de travail, qui définiront les nœuds extrêmes du tronçon. De cette façon, il n'est pas nécessaire d'introduire au préalable les nœuds qui définissent le tronçon. En procédant de cette manière, il est nécessaire d'indiquer les coordonnées absolues ou relatives de chaque nœud ou de capturer des points d'un fond de plan, comme pour l'introduction de nouveaux nœuds.

De plus, il faut tenir compte des éléments suivants :

• Si, lors de la création d'un nouveau tronçon, celui-ci croise un tronçon existant, un nouveau nœud sera créé à cette intersection.
• Si, lors de l'introduction d'un tronçon, le pointeur de la souris contient le centre d'un nœud, l'extrémité du tronçon sera le nœud lui-même. Sinon, un nouveau nœud sera créé à cet endroit.
• Il est également possible de cliquer sur un tronçon précédemment introduit pour partir de celui-ci et générer un nœud au point souhaité.

Les nœuds extrêmes des tronçons introduits sont créés par défaut comme des nœuds de transition, c'est-à-dire des nœuds sans consommation qui permettent d'effectuer des changements de direction tout en conservant l'unité du tronçon dans le dimensionnement. Ils peuvent ensuite être modifiés à partir de ‘Nœuds’ > ‘Éditer données de calcul’.

Effacer

Permet de supprimer le tronçon sélectionné. Vous pouvez supprimer plusieurs tronçons par capture avec le bouton gauche de la souris. De plus, un clic droit affiche les options permettant de sélectionner un seul tronçon, d'effectuer une sélection multiple tronçon par tronçon ou de rechercher un tronçon par la référence de ses nœuds extrêmes.

Cette action supprime également les nœuds extrêmes s'ils appartiennent uniquement au tronçon supprimé.

Éditer les données de calcul

Permet d’éditer le tronçon sélectionné. Vous pouvez modifier plusieurs tronçons et sélectionner les champs souhaités par capture avec le bouton gauche de la souris. De plus, un clic droit affiche les options permettant de sélectionner un tronçon unique, d'effectuer une sélection multiple tronçon par tronçon ou de rechercher un tronçon par la référence de ses nœuds extrêmes.

Dans la fenêtre d'édition qui apparaît, saisissez les données du tronçon :

• Onglet ‘Général’
  • Matériaux
    • Matériau du tronçon
      Détermine la série de diamètres disponibles pour le tronçon, tant pour la sélection manuelle que pour le prédimensionnement. Dans ce dernier cas, le logiciel essaiera de trouver un diamètre qui réponde aux exigences sans modifier le matériau du tronçon.
    • Diamètre du tronçon
      Détermine les principales caractéristiques de calcul du tronçon. Lors du prédimensionnement, le diamètre qui s'adapte le mieux au réseau actuel est modifié, parmi ceux définis pour le matériau sélectionné dans le tronçon.
    • Sol du tronçon
      Sol où est excavée la tranchée par laquelle passe le tronçon. Si aucun sol n'a été sélectionné pour l'ouvrage, ce paramètre n'apparaît pas.
    • Longueur
      Le logiciel permet de prendre en compte la longueur du tronçon en fonction du dessin saisi ou d'entrer directement sa valeur. Dans le premier cas, la case ‘Spécifier la longueur du tronçon’ reste désactivée et la longueur du tronçon est calculée en fonction des coordonnées des nœuds de ses extrémités (y compris leur cote). Dans le second cas, la case ‘Spécifier la longueur du tronçon’ est cochée et la valeur de longueur à partir de laquelle ce tronçon sera calculé est indiquée. Cette option permet d'introduire des schémas qui ne doivent pas nécessairement être dessinés à taille réelle.
      • Spécifier la longueur du tronçon (optionnel)
    • Dimensions excavation
      • Mesurer excavation de ce tronçon (optionnel)

Attribuer les données de calcul

Permet d'attribuer rapidement des données aux tronçons.

Cliquer sur cette option ouvre une petite fenêtre en haut à gauche de l'écran. Simultanément, le tronçon attribué est mis en surbrillance en jaune, en commençant par celui dont les références des nœuds sont les plus basses. Vous pouvez consulter et/ou modifier les données du tronçon (longueur, matériau et diamètre, par exemple) et parcourir tous les tronçons à l'aide des boutons correspondants.

Informations

Permet de consulter les données saisies dans le tronçon.

Si l’ouvrage est calculé, les résultats de calcul du nœud sont également affichés dans la combinaison activée à ce moment. De plus, cliquer sur le nœud ouvre une fenêtre permettant de consulter les résultats pour chaque hypothèse, combinaison, enveloppe et oscillation, de manière analytique et graphique. Le bouton ‘Graphiques’ affiche les graphiques de ‘Consommation uniforme’, ‘Débit’, ‘Vitesse’, ‘Hauteur piézométrique’, ‘Pression’ et ‘Chute de pression’ pour les différentes combinaisons.

Nouveau

Permet de définir un ou plusieurs éléments spéciaux dans chaque tronçon, à une distance spécifiée du nœud.

Pour ce faire, après avoir sélectionné cette option, faites clic droit pour ouvrir la fenêtre ‘Édition de l'élément’, où le type d'élément est indiqué. Si ce bouton n'est pas activé, une vanne de régulation sera saisie par défaut ; elle pourra ensuite être définie depuis ‘Éléments’ > ‘Éditer données de calcul’. Enfin, marquez un point sur un tronçon précédemment introduit. Saisissez alors la distance par rapport à l'origine de l'élément.

Les symboles de chaque élément sont différents pour faciliter sa localisation. Une fois saisi, un élément peut être édité, effacé et déplacé à l'aide des options correspondantes.

Éditer les données de calcul

Permet de modifier les données d'un élément spécial précédemment saisi.

Dans la fenêtre ‘Édition de l'élément’, vous pouvez configurer les paramètres suivants :

• Nom de l'élément
• Type d'élément : Vanne/Pompe

Selon que vous saisissez des vannes ou des pompes, différents paramètres seront requis :

Édition des vannes

• Coef. de pertes pour valve ouverte - K / Coef. de pertes de l'élément - K (pour ‘Élément avec pertes localisées’)
  Permet de définir le coefficient adimensionnel pour les pertes locales. Ce coefficient dépend du type d'élément concerné (courbes, coudes, tés ou autres raccords, vannes ouvertes ou partiellement fermées). Habituellement, ce terme de chute de pression est mesuré expérimentalement et, surtout dans le cas des vannes, il dépend de la conception du fabricant. En général, K diminue lorsque le diamètre augmente.
• Diamètre utilisé
  Vous pouvez utiliser le diamètre par défaut de la tuyauterie dans lequel l'élément est installé ou définir un diamètre particulier :
  • Utiliser le diamètre du tuyau
  • Utiliser un diamètre particulier
    • Diamètre intérieur
• Valves de régulation
  Vanne qui provoque des pertes de charge dans l'installation pour ses positions intermédiaires, dans le but d'introduire une perte de charge dans l'installation, faisant ainsi varier la distribution de pression dans celle-ci.
  • Onglet ‘Coefficient de pertes’
    Tableau de la relation entre les pertes et le degré d'ouverture de la vanne.
    • % d’ouverture, Relation K/K(ouverte)
  • Onglet ‘Combinaisons’
    Permet de définir différents degrés d'ouverture pour chaque combinaison.
    • Combinaisons, % d’ouverture
• Clapet de non retour
  Vanne qui ne laisse passer l'eau que dans un seul sens.
  • Est à contresens (optionnel)
    Permet d'indiquer si le sens de la vanne est le même que celui de la tuyauterie dans laquelle elle se trouve (de l'origine à l'extrémité) ou si elle est dans le sens inverse.
• Valve de contrôle de pression
  Vanne de régulation pilotée par pression. Le contrôle de sa position de fermeture permet d'atteindre la pression de consigne établie en aval de la vanne, à condition que la pression en amont soit supérieure à celle-ci. Différents calibrages de pression peuvent être définis pour chaque combinaison. Si la pression de l'installation est inférieure à la pression de consigne, seules les pertes à vanne ouverte seront introduites.
  • Combinaisons, Pression de consigne
• Valve de contrôle de débit
  Le fonctionnement est similaire au précédent, mais la consigne est le débit. De même, des calibrages différents peuvent être définis pour chaque combinaison. Si le débit est inférieur ou égal au débit consigne, seules les pertes à vanne ouverte seront saisies.
  • Combinaisons, Débit de consigne
• Élément avec pertes localisées
• Permet de simuler n'importe quel élément spécial tel que des réductions, des coudes, etc. Il ne nécessite que le coefficient adimensionnel de pertes, qui sera donné dans les catalogues des fabricants.

Modifier distances entre alignements

Permet de modifier la distance entre les alignements de nœuds en cliquant directement sur les cotes qui apparaissent à l'écran.

• Résultats pour les tronçons
  Permet d'imprimer le récapitulatif de résultats des tronçons. Il comprend les informations suivantes, qui peuvent être activées ou désactivées :
  • Nœud initial et final (optionnel)
  • Longueur (optionnel)
  • Diamètre (optionnel)
  • Débit installé (optionnel)
  • Débit demandé (optionnel)
  • Débit (optionnel)
  • Pertes dans le tronçon (optionnel)
  • Vitesse (optionnel)
  • Commentaires (optionnel)
  • Éléments (optionnel)
