IFC Builder

Flux de travail compatibles avec le logiciel

IFC Builder, en tant qu'outil Open BIM et connecté à la plateforme BIMserver.center, offre différentes options de flux de travail.

Saisie de données

Modélisation libre / avec fonds de plan

• Définition des éléments architecturaux du bâtiment par saisie libre dans IFC Builder.
• Définition des éléments architecturaux du bâtiment dans IFC Builder à partir de fonds de plan DXF-DWG, DWF, PDF ou d'images (.jpeg, .jpg, .bmp, .wmf).

Saisie automatique : importation de modèles au format IFC

• Importation du modèle au format IFC avec la géométrie d'un bâtiment. Cela permet de générer l’organisation en niveaux du bâtiment et la géométrie des murs et des cloisons, des planchers et des ouvertures (telles que les fenêtres et les portes).

Sortie de données

• Exportation du modèle du bâtiment au format IFC.
• Exportation de l'information générée avec IFC Builder vers la plateforme BIMserver.center. Cela permet aux intervenants autorisés du projet de la visualiser et d'exporter la géométrie du bâtiment vers différents logiciels, tels que CYPECAD, CYPETHERM EPlus, CYPESOUND, CYPEPLUMBING, CYPELEC Electrical Mechanisms, CYPELEC Distribution, CYPEGAS, CYPEHVAC, CYPEHVAC Radiant Floor, CYPELUX, CYPEFIRE, CYPEFIRE Hydraulic Systems et CYPETEL Wireless, entre autres.

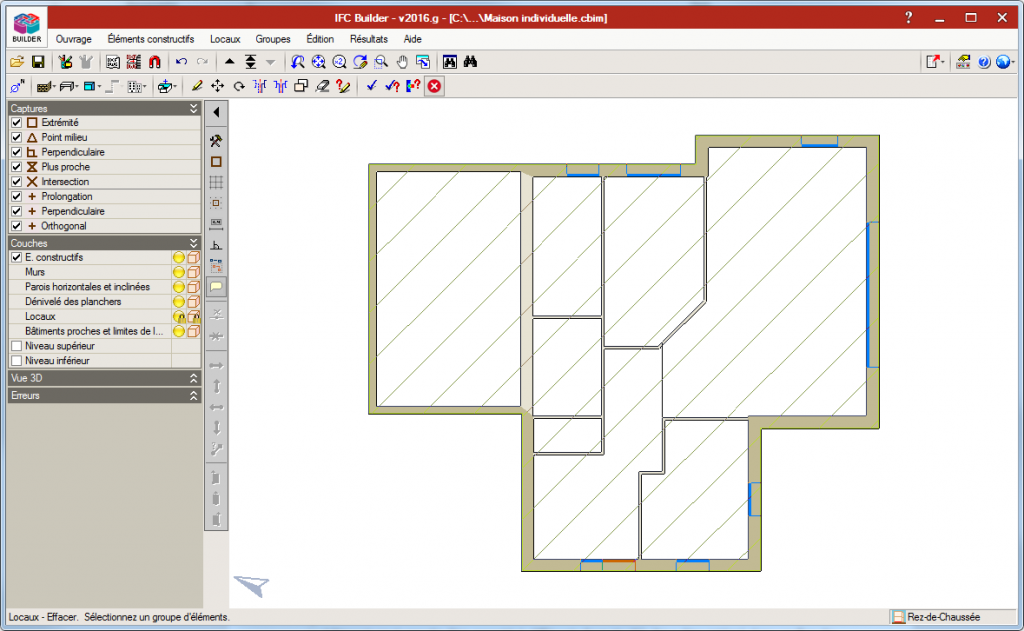

Environnement de travail

L’environnement de travail de IFC Builder est conçu pour modéliser un bâtiment rapidement, grâce à une interface avec fenêtres ancrables et personnalisables selon les besoins du projet.

L’interface affiche principalement :

• Une barre d’outils supérieure : outils de gestion des caractéristiques du projet, de saisie et d’édition des éléments constructifs, de saisie et de regroupement des locaux, de vérification de la géométrie et d’exportation du modèle vers BIMserver.center.


• La zone de modélisation (à droite) : saisie, édition et visualisation des éléments du projet, niveau par niveau.


• Des panneaux latéraux à gauche : configuration des accroches, gestion de la visibilité des calques, affichage/masquage des erreurs et visualisation de la vue 3D.

Séquence d'entrée et de sortie des données pour la conception des bâtiments

Le modèle du bâtiment peut être défini dans le logiciel et partagé en suivant cette séquence :

1. Créer un nouvel ouvrage (menu Fichier > Nouveau).
2. Choisir un ouvrage vide (conception depuis zéro) ou importer un modèle IFC (optionnel).
3. Introduire les Niveaux/Groupes.

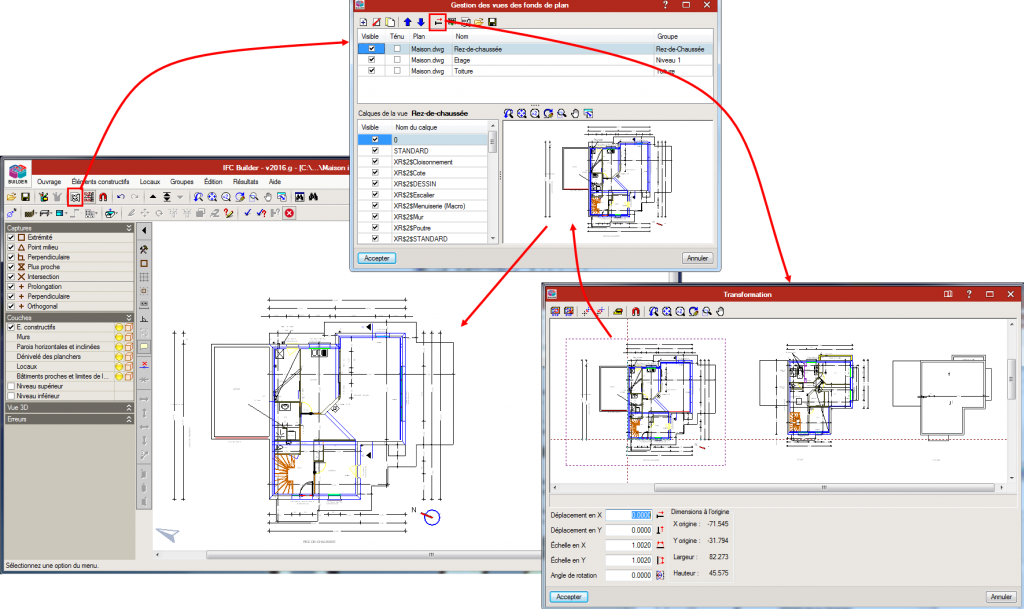

4. Introduire des fonds de plan (optionnel).
5. Définir les systèmes constructifs (optionnel) (Projet > Systèmes constructifs).
6. Définir les bibliothèques d’éléments (Projet > Bibliothèques).
7. Ajuster l’orientation (Projet > Orientation).
8. Introduire des poteaux (optionnel) (Éléments constructifs > Poteaux).
9. Introduire les parois verticales (Éléments constructifs > Parois verticales).
10. Introduire les planchers (Éléments constructifs > Planchers).
11. Introduire les ouvertures (Éléments constructifs > Ouvertures).
12. Introduire les bâtiments proches et obstacles (optionnel) (Éléments constructifs > Bâtiments proches et autres obstacles).

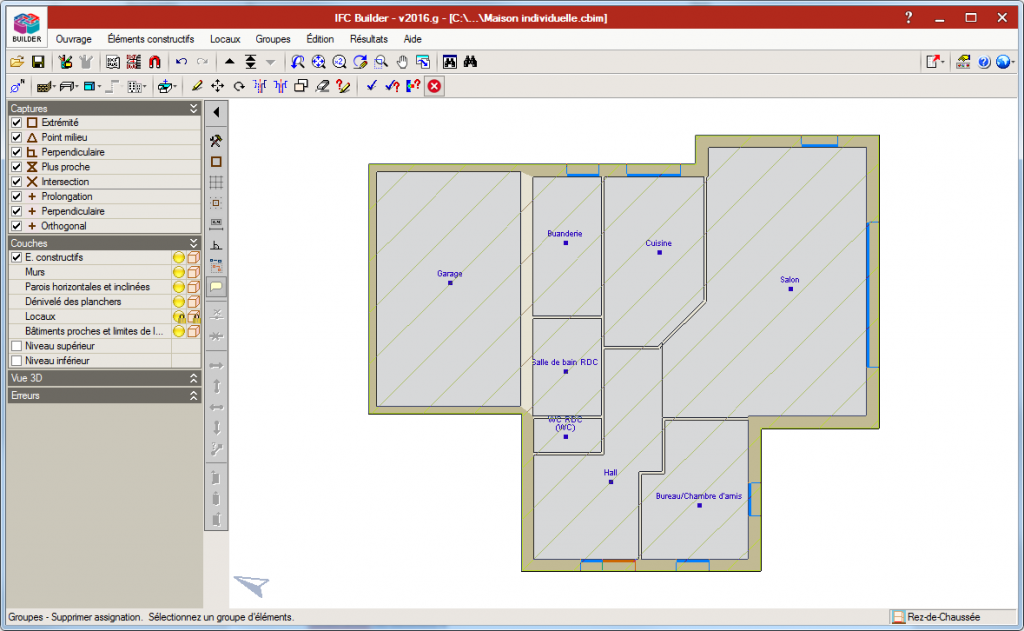

13. Introduire les locaux (Locaux > Nouveau).

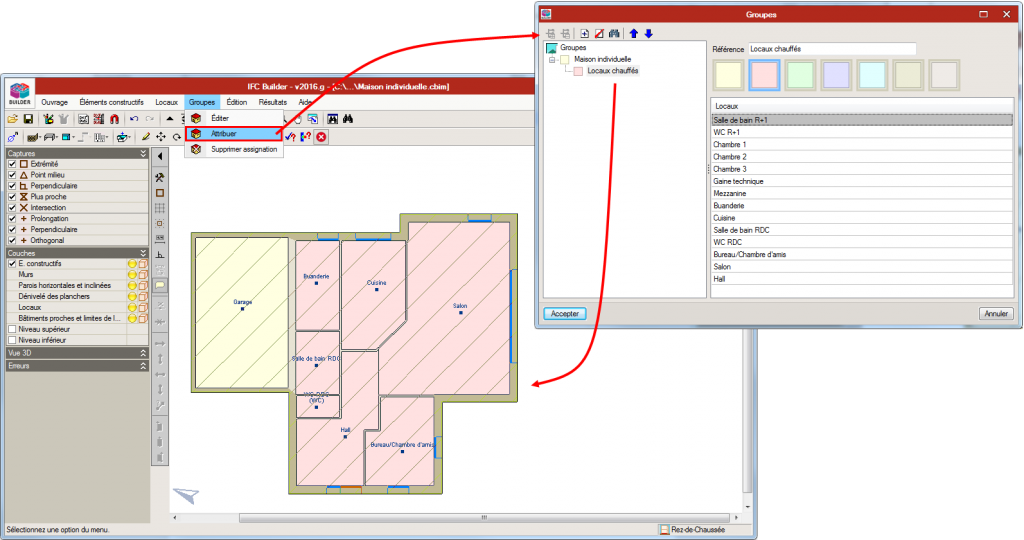

14. Regrouper les locaux (optionnel) (Groupes de locaux > Nouveau/Éditer ou Attribuer).
15. Générer les résultats, arêtes et incidents (Résultats > Calculer).
16. Obtenir et sauvegarder le fichier IFC (Exporter).
17. Lier le projet à BIMserver.center (BIMserver.center > Actualiser).
18. Exporter vers BIMserver.center (BIMserver.center > Partager).

Galerie d'exemples

La galerie regroupe plusieurs exemples de bâtiments à géométrie simple réalisés avec IFC Builder. Les modèles incluent des éléments que l’on peut saisir depuis les blocs Éléments constructifs et Locaux :

• Parois verticales : façades, parois intérieures, murs mitoyens, parois en contact avec le sol, garde-corps
• Planchers : dallages, planchers intermédiaires, toiture terrasse, toits
• Ouvertures : portes, fenêtres, baies vitrées
• Poteaux
• Locaux

Pour chaque exemple, le lien de téléchargement fournit :

• le fichier du projet au format .cyp (sauvegardé par le logiciel) ;
• les DXF des fonds de plan vectoriels (un par niveau).

Bâtiment collectif de 6 logements, local et garage

Bloc collectif de 5 niveaux hors sol avec la disposition suivante :

• 6 logements avec salon, 2 chambres, salle de bain et cuisine
• 1 local commercial
• Parties communes : hall d'entrée, escaliers et ascenseur
• Garage, caves et pièce technique

Télécharger

Logement individuel de 2 niveaux et garage

Logement individuel de 2 niveaux hors sol avec la disposition suivante :

• Rez-de-chaussée : hall d'entrée, salon, salle de bains et cuisine
• Premier étage : 4 chambres et salle de bains
• Sous-sol : garage
• Escaliers

Télécharger

Bâtiment de bureaux de 1 niveau

Bâtiment de bureaux de 1 niveau avec la disposition suivante :

• Espaces de bureaux
• Salles de réunion et de pause
• Toilettes
• Pièce technique

Télécharger

Bâtiment de bureaux de 2 niveaux

Bâtiment de bureaux de 2 niveaux avec la disposition suivante :

• Espaces de bureaux
• Salles de réunion et bureaux
• Toilettes
• Escaliers et ascenseur

Télécharger

Hôtel de 12 chambres

Hôtel de 4 niveaux hors sol avec le disposition suivante :

• 12 chambres avec salle de bain privative
• Parties communes : hall d’entrée et couloirs
• Stockage
• Escalier et 2 ascenseurs

Télécharger

Restaurant

Local entre murs mitoyens destiné à un restaurant avec la disposition suivante :

• Salle à manger
• Cuisine
• Toilettes

Télécharger

Hangar industriel avec bureaux

Bâtiment industriel avec la disposition suivante :

• Espace industriel à double hauteur
• Sous-sol : entrepôt
• Bureaux avec toilettes et salle d'exposition
• Escaliers

Télécharger

Définition des caractéristiques générales du projet

Les options suivantes se trouvent dans le bloc 'Projet' de la barre d’outils principale :

Bibliothèques

Gérez les bibliothèques de typologies définies pour les composants du modèle.

Systèmes constructifs

Définissez les systèmes constructifs des composants du modèle. Téléchargez et utilisez, si nécessaire, les produits issus des catalogues de fabricants.

Orientation

Renseignez l’orientation du modèle en indiquant la direction et le sens du nord.
Repérez l’icône indiquant le nord dans le coin inférieur gauche de l’aire de travail. Par défaut, le nord pointe vers le haut de l’écran.

Déplacer le bâtiment

Déplacez l’ensemble du bâtiment en un seul bloc (y compris tous ses niveaux) vers les coordonnées spécifiées.

Importer IFC

Lancez l’assistant 'Introduction automatique par import de fichiers CAO/BIM au format IFC'. Une fois l’assistant terminé, la géométrie du modèle est remplacée par celle importée depuis le fichier IFC.

Nuage de points

Importez les fichiers de nuages de points et gérez leur visibilité.

Vue 3D

Affichez une vue tridimensionnelle du modèle et choisissez l’une des options suivantes :

• Voir tous les niveaux
• Voir seulement le niveau sélectionné
  • Dessiner le plafond du niveau (optionnel)

Gestion de bibliothèques

L’option suivante se trouve dans le bloc 'Projet' de la barre d’outils principale.

Bibliothèques

Cliquez sur 'Bibliothèques' pour ouvrir une fenêtre permettant d’accéder aux typologies des composants du modèle et de les gérer.

Les typologies créées ici sont disponibles lors de l’utilisation des options de saisie 'Éléments constructifs' et 'Locaux', dans les blocs correspondants de la barre d’outils principale.

Arborescence des catégories

Une arborescence des catégories d’éléments disponibles s’affiche à gauche :

• Dallages
• Planchers intermédiaires
• Terrasses
• Toits
• Murs extérieurs
• Cloisons
• Mur de sous-sol
• Garde-corps
• Portes
• Fenêtres
• Ouvertures
• Fenêtres de toit
• Rupteurs thermiques
• Locaux

En haut de l’arborescence, utilisez les fonctionnalités suivantes :

• 'Rechercher' : trouvez une catégorie à partir d’un fragment de texte
• 'Développer tout' : affichez l’ensemble de l’arbre
• 'Réduire tout' : repliez l’ensemble de l’arbre

Sélectionnez une catégorie : le logiciel affiche à droite la liste des typologies définies pour cette catégorie.

Gestion des éléments dans les listes des bibliothèques

Les outils situés en haut de la liste permettent de réaliser les actions suivantes :

	Ajouter	Ajoutez un nouvel élément à la liste.
	Éditer	Ouvrez le panneau d’édition de l’élément sélectionné.
	Copier	Dupliquez l’élément sélectionné et ajoutez la copie à la liste.
	Effacer	Supprimez l’élément sélectionné de la liste.
	Déplacer l'élément sélectionné de la liste d'une ligne vers le haut	Échangez la position de l’élément sélectionné avec l’élément précédent.
	Déplacer l'élément sélectionné de la liste d'une ligne vers le bas	Échangez la position de l’élément sélectionné avec l’élément suivant.

Importer et exporter des éléments de bibliothèque vers des fichiers sur disque

Les options situées plus à droite permettent d’enregistrer des éléments sur disque afin de les réutiliser dans d’autres projets :

	Importer dans l'ouvrage les éléments sauvegardés dans le disque	Importez des éléments depuis le disque et ajoutez-les à la liste. Si un élément avec la même référence existe déjà dans l’ouvrage, ses données sont remplacées.
	Actualiser les éléments utilisés dans l'ouvrage	Mettez à jour les éléments de l’ouvrage à partir des éléments enregistrés sur le disque ayant la même référence.
	Exporter l'élément vers un fichier	Exportez l’élément sélectionné pour pouvoir l’importer ultérieurement.
	Sélection d'un fichier avec des valeurs initiales pour la création d'un nouvel ouvrage	Sélectionnez une liste d’éléments enregistrés sur le disque afin de la charger automatiquement lors de la création d’un nouveau fichier.

Bibliothèques d’éléments constructifs

Lors de la création de typologies dans les bibliothèques d’éléments constructifs, choisissez entre une définition simplifiée ou l’utilisation d’un système constructif.

Définition simplifiée

Créez une typologie en renseignant uniquement :

• une 'Référence' ;
• des caractéristiques géométriques utilisées pour définir et calculer les volumes et surfaces des éléments du modèle.

Renseignez notamment :

• Pour les dallages, planchers intermédiaires, terrasses, toits, locaux, cloisons, murs de sous-sol et garde-corps : l’épaisseur totale jusqu’à la surface finie (incluant revêtements et finitions), qui délimite le volume intérieur des locaux.
• Pour les garde-corps, portes, fenêtres, ouvertures et rupteurs thermiques : la largeur (optionnelle, si vous souhaitez l’imposer au lieu de la saisir lors du tracé) et/ou la hauteur.

Selon l’élément, complétez avec des informations supplémentaires :

• Pour les planchers intermédiaires : activez 'Porte-à-faux' pour indiquer que l’élément sépare un local au-dessus et l’environnement extérieur au-dessous.
• Pour les locaux : activez 'Mur mitoyen' pour indiquer que le local est en contact avec un espace appartenant à d’autres bâtiments.

Système constructif

Créez une typologie avec une définition constructive détaillée. Le logiciel affiche la liste des systèmes constructifs de la catégorie correspondante et permet de :

• les saisir ;
• les modifier ;
• les sélectionner directement lors de la définition de la typologie.

Définissez et modifiez aussi ces systèmes via l’option 'Systèmes constructifs' du bloc 'Projet'.

La définition constructive détaillée n’est pas nécessaire pour certains calculs : un modèle géométrique constitué d’éléments en définition simplifiée peut suffire selon l’application utilisée.

Au lieu de définir les systèmes constructifs dans IFC Builder, réalisez la définition constructive détaillée dans d’autres logiciels intégrés au flux de travail Open BIM (comme CYPE Construction Systems) ou directement dans le ou les logiciels cibles (par exemple, les logiciels CYPETHERM).

Bibliothèques de locaux

Pour définir les typologies de locaux, renseignez une 'Référence' et, si nécessaire, activez 'Extérieur' pour indiquer qu’il s’agit d’un local extérieur (balcon, terrasse, etc.).

Gestion des systèmes constructifs

L’option 'Systèmes constructifs' se trouve dans la section 'Projet' de la barre d’outils principale.

Systèmes constructifs

Cliquez sur 'Systèmes constructifs' pour ouvrir une fenêtre permettant de définir les systèmes constructifs des composants du modèle géométrique.

Utilisation dans le modèle

Les systèmes constructifs définis ici restent disponibles lorsque vous créez ou modifiez les types d’éléments constructifs :

• via l’option 'Bibliothèques' du bloc 'Projet' ;
• lors du choix d’un type au moment d’insérer des 'Éléments constructifs' à l’aide des options du bloc correspondant dans la barre d’outils principale.

Partage et exploitation des données

Partagez les caractéristiques des systèmes constructifs et leur liaison aux composants du modèle dans un projet hébergé sur la plateforme BIMserver.center. Les logiciels de simulation thermique et acoustique peuvent lire ces informations et les intégrer à leurs modèles de calcul.

Arborescence des catégories

À gauche, consultez une arborescence qui regroupe les catégories d’éléments disponibles. Les catégories proposées sont les suivantes :

• Parois verticales (Façades, Murs rideaux, Murs mitoyens, Parois en contact avec le sol, Parois intérieures, Garde-corps)


• Planchers (Toitures, Planchers extérieurs, Planchers intermédiaires, Faux plafonds, Dallages)


• Ouvertures (Portes extérieures, Portes intérieures, Fenêtres extérieures, Fenêtres intérieures, Fenêtres de toit extérieures, Fenêtres de toit intérieures)


• Escaliers et rampes (Escaliers extérieurs, Escaliers intérieurs, Rampes extérieures, Rampes intérieures)
• Rupteurs thermiques

Les boutons en haut de l’arborescence vous permettent de 'Rechercher' des catégories à l’aide de fragments de texte, de 'Développer tout' ou de 'Réduire tout'.

Sélectionnez une catégorie pour afficher, à droite, la liste des systèmes constructifs définis pour celle-ci. Si disponible, une zone plus à droite présente la coupe détaillée du système constructif sélectionné, ainsi qu’un encadré descriptif indiquant les couches et les valeurs des principales caractéristiques du système.

Gestion des catalogues des fabricants

Le bouton 'Catalogues', situé dans le coin supérieur gauche, permet d’importer des informations issues des catalogues des fabricants via la connexion à Open BIM Database. Cette fonctionnalité facilite la saisie des données dans le logiciel pour le développement du projet, pour les types d’éléments suivants :

• Matériaux (Solide)
• Matériaux (Pare-vapeur)
• Systèmes constructifs
• Fenêtres
• Vitrage
• Menuiserie

Cliquez sur l’une de ces options pour ouvrir une fenêtre affichant les catalogues des fabricants disponibles pour l’élément sélectionné.

Filtrer les catalogues

Utilisez 'Filtres appliqués' pour filtrer par :

• 'Catégorie'
• 'Langue'
• 'Pays'

Télécharger, actualiser ou supprimer un catalogue

Pour chaque fabricant, utilisez :

• Télécharger : téléchargez le catalogue sélectionné ; les produits deviennent disponibles dans le projet.
• Actualiser : mettez à jour le catalogue vers la dernière version (la version déjà téléchargée est remplacée).
• Effacer : supprimez le catalogue ; les produits associés ne sont plus disponibles dans le projet.

Autres catalogues

Utilisez 'Autres catalogues' pour télécharger ou mettre à jour d’autres catalogues de fabricants disponibles.

Connexion à Open BIM Database

En bas de la boîte de dialogue, connectez-vous à Open BIM Database avec un identifiant et un mot de passe.

Importation et téléchargement direct de produits des catalogues

Importez des produits depuis les catalogues avec le bouton d’assistance 'Catalogues'. Ce bouton est disponible :

• dans la barre d’outils supérieure des listes de systèmes constructifs ;
• dans le panneau d’édition de chaque système constructif.

Pour les catalogues de matériaux, vitrages ou menuiseries, le bouton 'Catalogues' apparaît dans les sections d’édition correspondantes.

Téléchargez et mettez à jour directement les produits associés à chaque type d’élément depuis ces mêmes panneaux, via l’option identifiée par le symbole 'Open BIM Database' (présente dans l’ensemble de ces panneaux).

Configuration des unités

Le bouton 'Unités' (coin supérieur gauche) permet de définir, pour chaque grandeur :

• l’unité ;
• l’étiquette ;
• le nombre de décimales.

Les grandeurs disponibles incluent notamment :

• Grandeurs de base : Longueur, Épaisseur
• Grandeurs générales : Densité
• Grandeurs thermiques : Résistance thermique, Conductivité thermique, Chaleur spécifique, Transmittance linéaire, Transmittance thermique, Capacité thermique

À droite du panneau, utilisez 'Importer l’un des systèmes d’unités prédéfinis' pour charger :

• Système international : importez les unités du SI.
• Système I-P : importez les unités du système Inch-Pound (système impérial).

Données et caractéristiques générales d’un système constructif

Lors de la création d’un système constructif, renseignez notamment :

• Référence
• Description
• Caractéristiques techniques
• Hauteur (pour les 'Garde-corps')
• Largeur et Hauteur (pour les 'Ouvertures', telles que les portes, les fenêtres et les fenêtres de toit)
• Couleur
• Épaisseur de l’isolant, Hauteur (épaisseur du plancher), Transmittance linéaire et ψ (pour les 'Rupteurs thermiques')

Caractéristiques techniques générales

Le bouton 'Données techniques' ouvre une fenêtre dédiée aux données techniques générales du système constructif, organisées par onglets.

• Onglet 'Isolation thermique'
  • Caractérisation thermique simplifiée de l'élément (optionnel)
    • Transmittance thermique
    • Capacité thermique


  • Absorptivité (optionnel) (pour les éléments exposés)
    • Coefficient d'absorption


  • Conductivité thermique du sol non gelé (optionnel) (pour les éléments en contact avec le sol)
    • Conductivité thermique du sol non gelé


  • Avec isolation périphérique (optionnel) (dans 'Dallages')
    • Type d'isolation (Vertical / Horizontal)
    • Résistance thermique
    • Épaisseur
    • Largeur ou profondeur


  • Ponts thermiques ponctuels (par m²)


  • Ponts thermiques linéaires


  • Données supplémentaires (Référence, Valeur, Unité)

• Onglet 'Isolement acoustique'
  • Caractérisation acoustique de l'élément (optionnel)
    • Référence de l'essai
    • Rw
    • C
    • Ctr


• Considérer uniquement la paroi intérieure de la façade dans le calcul acoustique des transmissions latérales (optionnel)
  • Rw, utilisé dans les transmissions par les flancs


• Données supplémentaires (Référence, Valeur, Unité)

• Onglet 'Résistance au feu'
  • Durée de résistance au feu (optionnel)
    • EI
  • Données supplémentaires (Référence, Valeur, Unité)

• Onglet 'Autres données techniques'
  • Données techniques
    • Référence, Valeur, Unité

Définition des couches de matériaux

Dans la section 'Couches', ajoutez, modifiez, copiez, supprimez ou réorganisez les couches via le tableau dédié.

• Couche
  Lors de l’ajout d’une couche, indiquez :
  • Référence


  • Caractéristiques techniques


  • Type de couche

    • Solide
      • Épaisseur
      • Densité (optionnel)
      • Bande élastique (optionnel)
      • Coefficients d'absorption sonore (optionnel)
        • 500 Hz
        • 1 000 Hz
        • 2 000 Hz
      • Paramètres thermiques (optionnel)
        • Conductivité / Résistance thermique
        • Chaleur spécifique
        • Coefficient de résistance à la diffusion de la vapeur d'eau
      • Couleur / Trame / Aspect du matériau
        Règle l’affichage graphique de la couche de matériau.


    • Lame d'air
      • Épaisseur
      • Coefficients d'absorption sonore (optionnel)
        • 500 Hz
        • 1 000 Hz
        • 2 000 Hz
      • Paramètres thermiques (optionnel)
        • Résistance thermique


    • Pare-vapeur
      • Coefficients d'absorption sonore (optionnel)
        • 500 Hz
        • 1 000 Hz
        • 2 000 Hz
      • Épaisseur d'air équivalente

Importation de données depuis Open BIM Database

Depuis Open BIM Database

Importez les matériaux disponibles dans 'Open BIM Database' et téléchargez/actualisez les catalogues fabricants contenant des données matériaux. Utilisez les boutons situés à droite des champs 'Référence' et 'Caractéristiques techniques' pour :

• importer des matériaux depuis les catalogues ;
• télécharger et mettre à jour les catalogues de fabricants.

Depuis d’autres catalogues et normes

Dans la fenêtre 'Couche', utilisez les options de la colonne de droite pour importer automatiquement des données depuis :

• Documents de la bibliothèque HULC
• Documents de la bibliothèque de LIDER
• Documents de la bibliothèque de CALENER VYP
• Matériaux décrits dans la norme RT2012
• Documents de la bibliothèque BINAYATE
• Matériaux décrits dans la norme UNI 10351
• Documents de la bibliothèque du LNEC
• Lames d’air décrites dans la norme UNE-EN ISO 6946
• Matériaux décrits dans la norme UNE-EN ISO 10456
• Matériaux décrits dans la norme NF EN ISO 10456
• Matériaux décrits dans la norme ISO 10456
• Matériaux décrits dans la norme EN ISO 10456
• Matériaux représentatifs (Manuel ASHRAE 2013 – Principes fondamentaux)

Options spécifiques aux baies vitrées

Pour les baies vitrées (fenêtres, fenêtres de toit), définissez les caractéristiques techniques via les onglets suivants.

• Onglet 'Vitrage'
  • Générique
    • Référence
    • Transmittance thermique
    • Facteur solaire


  • Fabricant
    • Catalogue / Référence

• Onglet 'Menuiserie'
  • Fraction opaque de la baie


  • Générique
    • Référence
    • Transmittance thermique
    • Coefficient d'absorption


  • Fabricant
    • Catalogue / Menuiserie
      Dans la fenêtre de sélection des produits de menuiserie par fabricant (accessible via le bouton d’importation de données, situé à droite), sélectionnez :
      - le fabricant ;
      - la référence du produit ;
      - la finition de la fenêtre, si le catalogue propose plusieurs finitions.


    • Liste de nœuds
      Consultez la liste des nœuds composant la menuiserie, avec leur 'surface'. Chaque nœud est associé à un coefficient de transmission thermique et à une épaisseur.


      • Option 'Calculer'
        Utilisez 'Calculer' (en haut de la liste) pour déterminer automatiquement la surface des nœuds à partir du 'Nombre de vantaux'. Vous facilitez ainsi l’obtention de la transmittance thermique de la menuiserie et son intégration dans le modèle énergétique.
        Cette fonctionnalité est disponible uniquement pour les menuiseries de fabricant (fenêtres intérieures et extérieures).


      • Finition
        Définissez la finition des menuiseries de fenêtres.
        • Générique
          Saisissez manuellement le 'Coefficient d’absorption' de la menuiserie, en fonction des propriétés souhaitées.
          • Coefficient d'absorption


        • Fabricant
          Sélectionnez une finition disponible dans un catalogue fabricant. Le 'Coefficient d’absorption' est alors calculé automatiquement à partir de la référence de finition choisie, ce qui facilite la saisie et garantit des valeurs cohérentes avec des produits commerciaux.
          • Référence

• Onglet 'Accessoires'
  • Référence

Visionneuse du système constructif

La zone située à droite de la fenêtre d’édition affiche une coupe détaillée du système constructif, avec la numérotation et la représentation graphique des couches. Utilisez les outils en partie supérieure pour ajuster l’affichage, puis imprimez ou enregistrez la vue.

Outils de gestion dans les listes

Les outils situés en haut de la liste des systèmes constructifs et de la liste des couches permettent de :

	Ajouter	Ajoutez un élément.
	Éditer	Ouvrez l’édition de l’élément sélectionné.
	Copier	Dupliquez l’élément sélectionné.
	Effacer	Supprimez l’élément sélectionné.
	Déplacer l'élément sélectionné de la liste d'une ligne vers le haut	Remontez l’élément d’une ligne (permutation avec le précédent).
	Déplacer l'élément sélectionné de la liste d'une ligne vers le bas	Descendez l’élément d’une ligne (permutation avec le suivant).

Importation et exportation de systèmes constructifs et de matériaux vers des fichiers sur disque

En haut de la liste des systèmes constructifs ou des couches de matériaux, utilisez les options d’import/export pour réutiliser des données dans d’autres projets :

	Importer dans l'ouvrage les éléments sauvegardés dans le disque	Importez des éléments depuis le disque et ajoutez-les à la liste. Si un élément portant la même référence existe déjà, ses données sont remplacées.
	Exporter l'élément vers un fichier	Exportez l’élément sélectionné afin de l’importer ultérieurement.

Ces options sont également disponibles dans la partie droite de la fenêtre d’édition du système constructif ou de la couche de matériau.

Importation du modèle à partir de fichiers IFC

IFC Builder permet d’importer un modèle IFC soit :

• en créant un nouvel ouvrage dans IFC Builder, soit
• via l’option 'Importer IFC' du bloc 'Projet' (barre d’outils principale).

Cette importation donne accès aux données issues de logiciels CAO/BIM (Allplan®, Archicad®, Revit®, etc.) et intègre automatiquement les éléments constructifs du bâtiment.

En lançant cette commande, le logiciel ouvre l’assistant 'Introduction automatique par import de fichiers CAO/BIM au format IFC', qui vous guide dans la séquence suivante.

Étapes de l’assistant

Sélection du fichier

Sélectionnez un fichier IFC depuis son emplacement sur le disque.

Sélection du bâtiment à importer

Si le fichier IFC contient plusieurs bâtiments, sélectionnez celui à importer.

Classe IFC interprétée :

• IfcBuilding

Planchers

Visualisez la référence et l’épaisseur des planchers définis dans le fichier IFC, sélectionnez les planchers à importer, puis créez et attribuez leurs typologies dans IFC Builder.

Classe IFC interprétée :

• IfcSlab

Parois verticales

Visualisez la référence et l’épaisseur des parois verticales définies dans le fichier IFC, sélectionnez celles à importer, puis créez et attribuez leurs typologies dans IFC Builder.

Classes IFC interprétées :

• IfcWall
• IfcWallStandardCase

Ouvertures

Visualisez la référence des ouvertures définies dans le fichier IFC, sélectionnez celles à importer, puis créez et attribuez leurs typologies dans IFC Builder.

Classes IFC interprétées :

• IfcDoor
• IfcWindow
• IfcOpeningElement

Configuration de l’importation

Activez, si nécessaire, les options suivantes :

• Importer les murs à chacun des niveaux où ils sont présents (optionnel) ;
• Créer de nouveaux niveaux pour les toitures qui se superposent avec des planchers au même niveau (optionnel) ;
• Importer les portes et fenêtres qui ne sont pas liées à des éléments architecturaux (optionnel) ;
• Générer des fonds de plan (optionnel).

Utilisez cet assistant pour une importation unidirectionnelle : si le fichier IFC évolue, vous ne pouvez pas mettre à jour les données déjà importées. Réalisez une nouvelle importation IFC pour récupérer les modifications.

Lecture de nuages de points

IFC Builder permet de lire les représentations 3D et en vue de dessus des fichiers de nuages de points (formats *.pts, *.ptx, *.txt, *.xyz). Utilisez ces fichiers comme support pour modéliser l’existant avec précision et rapidité dans un environnement BIM.

Un nuage de points provient d’un ou plusieurs scanners laser 3D. Il se compose d’un ensemble de points (sommets) dans un repère tridimensionnel, généralement définis par leurs coordonnées x, y et z. Selon les fichiers, des informations supplémentaires peuvent également être disponibles, comme la couleur via des valeurs RVB.

Dans le menu 'Nuage de points' de la barre d’outils principale, accédez aux options suivantes :

• Fichiers
• Visibilité

Fichiers

Sélectionnez des fichiers de nuages de points (PTS, PTX, TXT ou XYZ) sur votre disque, puis chargez-les dans le logiciel. Renseignez les informations suivantes :

• Nom du fichier
• Afficher en monochrome (optionnel)

Une fois chargés, les fichiers apparaissent dans un tableau avec les paramètres suivants :

• Visible
• Nom du fichier
• Nombre de points

Utilisez également les outils disponibles pour :

• déplacer le nuage de points ;
• faire pivoter le nuage de points.

Visibilité

Gérez la visibilité des points du nuage de points, niveau par niveau. Le tableau affiche les informations suivantes :

• Niveau
• Hauteur
• Points à afficher (Tous les points / Frange centre / Rang de hauteurs)
• Cotes (uniquement pour 'Rang de hauteurs')

Pour chaque niveau, choisissez 'Points à afficher' parmi les options suivantes :

• Tous les points situés entre le sol et le plafond du niveau
• Les points situés dans la frange centre de l'intervalle précédent
• Les points situés dans un rang de hauteurs par rapport au sol du niveau
  • Hauteur initiale
  • Hauteur finale

Ainsi, utilisez les points visibles comme référence visuelle lors de la saisie des éléments du modèle, niveau par niveau.

Définition des niveaux et des groupes

Dans le bloc 'Niveaux/Groupes' de la barre d’outils principale, définissez l’organisation du bâtiment en niveaux et en groupes de niveaux.

'Niveaux/Groupes'

Définissez les niveaux et les groupes du bâtiment.

Dans la partie gauche de la fenêtre 'Niveaux/Groupes', un tableau affiche :

• Groupe
  Indique la référence de chaque groupe de niveaux.


• Hauteur
  Indique la hauteur des niveaux appartenant à chaque groupe.


• Éditer
  Modifiez les caractéristiques du groupe :
  • nombre de niveaux du groupe (sauf pour le rez-de-chaussée et la toiture) ;hauteur de chaque niveau ;référence de chaque niveau ;dénivelé sur le sol (uniquement au rez-de-chaussée).
  Le paramètre « dénivelé sur le sol » permet d’indiquer un dénivelé positif du rez-de-chaussée par rapport au plan de base du terrain. Définissez ainsi un sous-sol semi-enterré si nécessaire.


• Insérer
  Insérez un groupe de niveaux hors sol ou en sous-sol à la position immédiatement supérieure.


• Supprimer
  Supprimez le groupe de niveaux.

Par défaut, le logiciel présente toujours un rez-de-chaussée et une toiture.

Fonctions en partie haute

• Groupe de niveaux hors sol / Groupe de niveaux en sous-sol
  Ajoutez un groupe de niveaux hors sol ou en sous-sol en définissant :
  • Nombre de niveaux du groupe
    Créez un groupe d’un seul niveau ou un groupe de plusieurs niveaux identiques.
  • Hauteur de chaque niveau
    Définissez la distance entre la face supérieure du plancher du niveau et la face supérieure de la dalle de plancher du niveau supérieur.
  • Référence pour chaque niveau
    Renseignez l’identifiant de chaque niveau.


• Monter le bâtiment d'un niveau / Descendre le bâtiment d'un niveau
  Ajustez la position du plan de base du terrain en montant ou en descendant le bâtiment d’un niveau.

Schéma des niveaux (partie droite)

Consultez une représentation schématique :

• des niveaux du bâtiment ;
• du plan de base du terrain ;
• de la référence et de la hauteur de chaque niveau par rapport à ce plan.

Copier dans un autre groupe

Copiez les éléments d’un autre groupe de niveaux vers le groupe actuel (celui affiché). Attention : si des données existent déjà dans le groupe cible, elles seront remplacées et perdues.

Cette option est particulièrement utile lorsque deux groupes sont identiques ou très similaires. Après la copie, effectuez les ajustements nécessaires.

La fenêtre 'Copier groupe' permet la :

• Sélection du groupe à copier
  Activer/désactivez les typologies à copier :
  • Parois verticales
  • Dallages
  • Planchers
  • Toitures
  • Fenêtres de toit
  • Trémies
  • Poteaux
  • Locaux

Monter de groupe / Changer de groupe / Descendre de groupe

Modifiez le groupe de niveaux visible dans l’aire de travail :

• 'Monter de groupe' : affichez le groupe immédiatement supérieur ;
• 'Descendre de groupe' : affichez le groupe immédiatement inférieur ;
• 'Changer de groupe' : sélectionnez directement le groupe à afficher.

La référence du groupe actuellement visible s’affiche dans le coin inférieur droit de l’interface du logiciel.

Introduction des éléments constructifs

La section 'Éléments constructifs' de la barre d’outils principale regroupe les options suivantes :

• Parois verticales
• Planchers
• Ouvertures
• Fermeture des dénivelés
• Poteaux
• Rupteurs thermiques

Saisissez les éléments constructifs et structuraux du bâtiment en fonction des besoins des calculs ultérieurs.

Modélisez niveau par niveau dans un espace de travail 2D, à l’aide d’objets 3D. Affichez la vue 3D à tout moment pour contrôler et vérifier la modélisation.

Créez le bâtiment dans le logiciel à partir de zéro, avec ou sans supports aux formats DXF, DWG, JPEG ou BMP. Utilisez ces fichiers comme fonds de plan pour faciliter et accélérer la saisie.

Création et gestion des types

Lorsque vous insérez un élément via l’une des options ci-dessus, le logiciel ouvre une fenêtre. Sélectionnez alors un type dans le menu déroulant, parmi ceux créés au préalable dans 'Bibliothèques' du bloc 'Projet'.

À droite du menu déroulant, utilisez les commandes suivantes :

	Nouveau	Créez une nouvelle typologie.
	Édition du type sélectionné	Modifiez le type actuellement sélectionné.
	Éditer la liste d'éléments	Ouvrez la liste des types de la catégorie en cours. Depuis cette liste, créez, modifiez, supprimez ou réorganisez les types. Importez et exportez également des types vers des fichiers enregistrés sur le disque, comme dans 'Bibliothèques' du bloc 'Projet'.

Parois verticales

Le menu 'Parois verticales' permet d’ajouter et de modifier les éléments verticaux du modèle : façades, murs mitoyens, cloisons, murs de sous-sol, garde-corps et partitions virtuelles.

Types disponibles

• Paroi extérieure
  Séparez un local du bâtiment de l’extérieur. Dans le cas d’un mur mitoyen, séparez un local du bâtiment d’un espace appartenant à un autre bâtiment.


• Paroi intérieure
  Séparez deux locaux intérieurs.


• Paroi en contact avec le sol
  Séparez un local du bâtiment du terrain.


• Garde-corps
  Modélisez des garde-fous, balustrades, acrotères, etc.


• Partition virtuelle
  Délimitez des locaux avec un élément vertical sans épaisseur. Placez-la entre deux locaux non séparés par une paroi réelle (ex. : cuisine ouverte et séjour).

Outils d’édition

• Éditer
  Modifiez les caractéristiques du mur, ou changez le type de l’élément sélectionné.


• Déplacer
  Déplacez la paroi parallèlement, ou ajustez l’une des extrémités.


• Ajuster
  Alignez une face ou l’axe central sur la ligne de référence.


• Inverser
  Inversez l’ordre d’insertion des cloisons.


• Unir
  Unissez deux murs.


• Diviser
  Divisez un mur en deux à un point défini.


• Copier
  Copiez les caractéristiques d’un mur vers un autre.


• Effacer
  Supprimez les parois sélectionnées.

Planchers

Le menu 'Planchers' permet d’ajouter et de modifier les éléments horizontaux ou inclinés : dallages, planchers intermédiaires, toitures plates ou inclinées.

Types disponibles

Ajustement de la géométrie

Le logiciel propose deux options :

• Dénivelés de parois horizontales
  Appliquez un dénivelé positif ou négatif à un dallage, un plancher intermédiaire ou une toiture terrasse, par rapport au niveau. Le dénivelé déplace le plancher parallèlement au terrain.

• Dénivelés de toitures inclinées
  Appliquez un dénivelé aux points de la polygonale de la toiture, selon deux modes :
  • Dénivelé calculé
    Laissez le logiciel calculer le dénivelé d’un point à partir des autres points.
  • Dénivelé introduit
    Saisissez le dénivelé du point sélectionné (positif ou négatif).

Ajoutez des trémies en dessinant leur contour en plan sur un plancher déjà défini, via l’option :

• Trémies

Note :
Supprimez une trémie avec l’option 'Effacer' du bloc 'Édition' de la barre d’outils principale.

Outils d’édition

• Éditer
  Modifiez les caractéristiques du plancher, ou changez le type de l’élément sélectionné.


• Déplacer
  Modifiez la forme en déplaçant sommets et côtés du périmètre.


• Insérer
  Insérez un point supplémentaire sur le périmètre.


• Diviser
  Divisez un plancher en deux en traçant une ligne entre deux points du périmètre.


• Copier
  Copiez le type d’un plancher vers un autre.


• Effacer
  Supprimez les planchers sélectionnés.

Ouvertures

Le menu 'Ouvertures' permet d’ajouter et de modifier les portes, fenêtres, baies et fenêtres de toit. Saisissez d’abord le mur ou le plancher support, puis créez l’ouverture.

Types disponibles

• Porte
  Ajoutez une porte dans une paroi verticale.


• Baie vitrée
  Insérez une baie vitrée dans une paroi verticale.
  Paramètre :
  • Hauteur d'allège


• Ouverture
  Insérez une ouverture non fermée dans une paroi verticale.
  Paramètre :
  • Hauteur d'allège


• Fenêtre de toit rectangulaire
  Insérez une fenêtre rectangulaire dans un plancher.
  Paramètres :
  • Longueur
  • Largeur


• Fenêtre de toit circulaire
  Insérez une fenêtre circulaire dans un plancher.
  Paramètre :
  • Diamètre


• Fenêtre de toit polygonale
  Définissez une fenêtre de forme libre (polygonale) dans un plancher.

Outils d’édition

• Éditer
  Modifiez les caractéristiques de l’ouverture, ou changez le type de l’élément sélectionné.


• Déplacer
  • Portes / baies vitrées :
    • si la largeur est fixe, repositionne l’ouverture en conservant ses dimensions ;
    • si la largeur n’est pas fixe, déplace une extrémité le long du mur pour augmenter ou diminuer la largeur.
  • Fenêtres de toit circulaires et rectangulaires : déplacez la position en plan.
  • Fenêtres de toit polygonales : déplacez sommets et côtés du polygone.


• Ajuster
  Alignez portes et fenêtres sur montants intérieurs, montants extérieurs ou au centre de l’ouverture.


• Tourner
  Faites pivoter une fenêtre de toit autour d’un axe perpendiculaire passant par son centre géométrique.


• Copier
  Copiez le type et les caractéristiques d’une ouverture vers une autre.


• Effacer
  Supprimez les ouvertures sélectionnées.

Fermeture des dénivelés

Utilisez cette option pour fermer les dénivelés créés entre deux planchers d’un même niveau, après application de 'Dénivelés de parois horizontales' ou 'Dénivelés de toitures inclinées'.

Catégories et outils d’édition

Classez chaque fermeture de dénivelé dans l’une des catégories suivantes (avec les mêmes outils que pour les parois verticales) :

• Paroi extérieure
• Paroi intérieure
• Paroi en contact avec le sol
• Garde-corps
• Partition virtuelle

• Éditer
• Déplacer
• Ajuster
• Inverser

• Unir
• Diviser
• Copier
• Effacer

Ouvertures dans les fermetures de dénivelés

Ajoutez aussi des ouvertures dans ces fermetures :

• Porte
• Baie vitrée
• Ouverture

Outils d’édition associés

• Éditer
• Déplacer
• Ajuster
• Copier
• Effacer

Représentation

En vue de dessus, les fermetures de dénivelés apparaissent sous forme de quadrillage.

Poteaux

Le menu 'Poteaux' permet d’ajouter et de modifier des poteaux rectangulaires ou circulaires.

Insertion

• Nouveau
  Ajoutez un poteau en définissant  :
  • Référence
  • Sélection du type :
    • Rectangulaire
      • Largeur X
      • Largeur Y
    • Circulaire
      • Diamètre
  • Point d'insertion (centre, faces ou coins)

Outils d’édition

• Éditer
  Modifiez la référence, le type et les caractéristiques du poteau.


• Déplacer
  Déplacez le poteau sélectionné.


• Tourner
  Faites pivoter le poteau sur son axe horizontal.


• Copier
  Copiez les caractéristiques d’un poteau vers un autre.


• Effacer
  Supprimez les poteaux sélectionnés.

Rupteurs thermiques

Le menu 'Rupteurs thermiques' permet d’ajouter et de modifier ces éléments. Un rupteur thermique limite les pertes de chaleur au niveau d’une zone, d’une arête ou d’une liaison constructive, afin de réduire un pont thermique linéaire.

Outils d’édition

• Nouveau
  Ajoutez un rupteur thermique dans l’aire de travail.


• Éditer
  Modifiez ses propriétés.


• Déplacer
  Déplacez-le parallèlement, ou déplacez l’une de ses extrémités.


• Ajuster
  Alignez-le par rapport à la ligne de référence.


• Copier
  Copiez le type et la description vers un autre rupteur.


• Effacer
  Supprimez les rupteurs thermiques.

Les rupteurs thermiques sont représentés par des éléments linéaires quadrillés. Placez-les aux endroits où vous souhaitez réduire le flux de chaleur.

Introduction de locaux

Le bloc 'Locaux' de la barre d’outils principale regroupe les options nécessaires pour créer et modifier les locaux du bâtiment, après avoir défini les éléments architecturaux.

Créer un local

• Nouveau
  Ajoutez un nouveau local dans le modèle. Renseignez les paramètres suivants :
  • Référence
  • Extérieur (optionnel)
    Indiquez que le local est extérieur (balcon, terrasse, etc.).

Note :
Avant d’insérer un local, formez un contour fermé en vue de dessus avec des parois verticales. Sans ce contour, des erreurs peuvent apparaître lors de la création du local.

Outils d’édition

• Éditer
  Consultez ou modifiez le type et les caractéristiques du local sélectionné.


• Déplacer
  Déplacez le point de définition du local.


• Copier
  Copiez les caractéristiques d’un local vers un autre.


• Rechercher
  Recherchez un local en saisissant tout ou partie de sa référence.


• Effacer
  Supprimez un ou plusieurs locaux.

Groupement de locaux

Le bloc 'Groupes de locaux' de la barre d’outils principale permet de regrouper des locaux déjà créés, afin de réaliser le zonage du projet. Importez ensuite ce zonage dans les logiciels de calcul.

Définir les groupes de locaux

• Nouveau / Éditer
  Accédez au tableau des groupes de locaux. Créez plusieurs niveaux de regroupement grâce à une hiérarchie de groupes.
  Le tableau affiche, à droite, les locaux attribués à chaque groupe. Pour chaque groupe, définissez :
  • Référence
  • Couleur

• Attribuer
  Sélectionnez un groupe de locaux, puis attribuez-le à un ou plusieurs locaux du modèle.

• Désattribuer
  Retirez le groupe de locaux des locaux sélectionnés.

Recommandation :
Paramétrez le zonage en fonction des calculs à réaliser. Exemple : pour l’étude thermique d’un immeuble de 8 logements, définissez des groupes tels que : - Non-habitables - Parties communes - Logement 1 à Logement 8

Définition de volumes proches

Le menu 'Bâtiments proches et autres obstacles', situé dans le bloc 'Éléments constructifs' de la barre d’outils principale, permet de définir des volumes à proximité du bâtiment (bâtiments voisins, obstacles, etc.). Ces volumes peuvent ensuite être pris en compte dans d’autres logiciels, notamment pour le calcul des ombres portées lors des simulations.

Créer un volume proche

• Bâtiments proches et autres obstacles
  Saisissez un volume proche afin de représenter un bâtiment voisin ou tout autre obstacle. Dessinez le contour du volume à n’importe quel niveau. Définissez le paramètre suivant :
  • Hauteur
    Hauteur du volume par rapport au plan de base du terrain.

Le logiciel génère ensuite le volume en extrudant le contour tracé en vue de dessus, en s’appuyant sur le plan de base du terrain.

Outils d’édition

• Éditer
  Modifiez la hauteur du volume sélectionné.


• Déplacer
  Modifiez le contour en vue de dessus en déplaçant les sommets.


• Effacer
  Supprimez un ou plusieurs volumes sélectionnés.

Outils d’édition

Les options suivantes se trouvent dans le bloc 'Édition' de la barre d’outils principale du logiciel.

Le rôle de chaque outil est présenté ci-dessous.

	Éditer	Sélectionnez un élément du modèle, puis modifiez ses propriétés paramétriques.
	Déplacer	Déplacez un groupe d’éléments.
	Tourner	Faites pivoter un groupe d’éléments.
	Copier	Créez une copie d’un ou plusieurs éléments.
	Effacer	Effacez un élément précédemment saisi.
	Symétrie (déplacer)	Déplacez une sélection d’éléments avec symétrie par rapport à un plan vertical défini par deux points.
	Symétrie (copier)	Copiez une sélection d’éléments avec symétrie par rapport à un plan vertical défini par deux points.
	Information	Affichez une boîte d’information à l’écran avec les données saisies.

Outils d'annotation

Dans la section 'Annotation' de la barre d’outils principale, retrouvez plusieurs options pour compléter la documentation graphique du modèle. Ajoutez rapidement des éléments de dessin comme des textes, des cotes et des mesures.

Outils disponibles

	Cote	Ajoutez une cote entre deux points. Définissez la couleur, l’épaisseur du trait et la taille du texte.
	Ligne	Tracez une ligne (segment) entre deux points. Choisissez la couleur et l’épaisseur.
	Texte	Insérez une étiquette de texte associée à un point. Saisissez le texte, puis réglez la couleur, l’épaisseur du trait et la taille du texte.
	Boîte de texte	Ajoutez une zone de texte indépendante. Entrez le texte, choisissez la couleur et la taille, puis activez un cadre et/ou un remplissage (avec la couleur correspondante).
	Arc	Tracez un arc de cercle, avec ou sans affichage du rayon. Réglez la couleur, l’épaisseur du trait et la taille du texte (rayon).
	Cercle	Dessinez un cercle sans indication, ou avec affichage du rayon ou du diamètre. Paramétrez la couleur, l’épaisseur et la taille du texte.
	Rectangle	Dessinez un rectangle. Activez l’option 'Afficher aire' pour ajouter automatiquement la valeur de l’aire sous forme de texte. Réglez la couleur, l’épaisseur et la taille du texte.
	Aire	Créez une zone polygonale à main levée. Activez 'Afficher aire' pour afficher un texte avec les informations associées. Définissez la couleur, l’épaisseur et la taille du texte.
	Polyligne	Tracez une polyligne à main levée (forme libre). Choisissez la couleur et l’épaisseur du trait.

Outils d’édition des annotations

En complément, utilisez les outils suivants pour gérer les annotations :

	Édition	Sélectionnez une annotation, puis modifiez ses paramètres (propriétés).
	Effacer	Supprimez une ou plusieurs annotations.
	Déplacer	Déplacez un ensemble d’annotations en une seule opération.
	Attribuer	Récupérez les propriétés de l’annotation sélectionnée, puis appliquez-les à d’autres annotations déjà créées. Le logiciel met en surbrillance : - en orange les annotations qui ont déjà les mêmes propriétés, - en jaune celles qui ne les ont pas.

Aide au positionnement et affichage

Pour un placement précis, utilisez 'Accrochage aux objets' et 'Captures sur fonds de plan' afin d’aligner correctement les annotations sur les éléments de l’ouvrage.

Enfin, dans le panneau 'Visualisation' (à gauche), affichez ou masquez l’ensemble des annotations ajoutées au modèle.

Calcul et résultats de la vérification de la géométrie du modèle

Les options suivantes sont disponibles dans le bloc 'Résultats' de la barre d’outils principale.

Ces outils servent à vérifier que le modèle géométrique ne contient aucune erreur de modélisation. Effectuez cette vérification avant d’exporter le modèle vers d’autres plateformes.

Calculer

Lancez la vérification géométrique du modèle. Le logiciel affiche une fenêtre indiquant l’avancement du calcul.

Afficher résultats

Affichez les résultats du dernier calcul. Placez le curseur sur les locaux du modèle pour consulter leurs caractéristiques géométriques.

Afficher arêtes

Affichez les arêtes horizontales et verticales générées aux liaisons entre les éléments. Placez le curseur sur une arête pour afficher sa longueur.

Ces arêtes peuvent ensuite être prises en compte par des logiciels de simulation acoustique et énergétique, par exemple comme des ponts thermiques.

Afficher/masquer les incidents

Mettez en surbrillance les éléments présentant une erreur grâce à un système d’alertes à l’écran. Choisissez l’un des modes suivants :

• Masquer toutes les erreurs
• Afficher uniquement les erreurs d'introduction des données
• Afficher toutes les erreurs
• Afficher seulement les erreurs suivantes (optionnel)

Placez le curseur sur un élément signalé pour afficher le message décrivant l’erreur.

Sortie de résultats

Exportation directe du modèle au format IFC

Depuis le menu 'Fichier', exportez directement le modèle du bâtiment vers un fichier au format IFC, puis enregistrez-le sur le disque.

Configurez les champs suivants :

• Nom
• Exporter
  • Métré (FIEBDC-3) (optionnel)
• Fonds de plan DXF-DWG
  • Exporter les fonds de plans (optionnel)
  • Générer des fonds de plans DWG par niveau à partir de la modélisation réalisée (optionnel)

Intégration dans la plateforme BIMserver.center

De nombreux logiciels CYPE sont connectés à la plateforme BIMserver.center. Facilitez le travail collaboratif grâce à l’échange de fichiers dans des formats fondés sur des standards ouverts.

Démarrer sur BIMserver.center

1. Créez gratuitement un compte sur la plateforme.
2. Complétez votre profil utilisateur.

Lier un projet

Lorsque vous utilisez un logiciel connecté à la plateforme, associez-le à un projet BIMserver.center. Gardez ainsi à jour les fichiers des projets développés en collaboration sur la plateforme.

Plus d'informations :
Consultez la documentation complète sur l’utilisation des logiciels CYPE avec BIMserver.center.

Options disponibles dans IFC Builder

Dans le bloc 'BIMserver.center' de la barre d’outils principale, accédez aux fonctionnalités nécessaires pour utiliser IFC Builder avec les autres outils de BIMserver.center.

Les modèles architecturaux créés avec IFC Builder peuvent ensuite être importés par de nombreuses applications de BIMserver.center (simulation acoustique et énergétique, calcul de structures, calcul et dimensionnement d’installations, etc.). Ces applications exploitent les données utiles à chaque spécialité, comme :

• le nombre d’étages et leur hauteur ;
• la géométrie des locaux ;
• les parois verticales, les planchers, les ouvertures ou les poteaux (selon le cas).

Actualiser

Mettez à jour les informations des modèles déjà importés dans le projet, ou importez de nouveaux modèles.

Visualisez les modèles issus d’autres logiciels et disciplines dans la vue 3D d’IFC Builder.

Note :
Les modèles interprétés via cette option servent uniquement de référence visuelle dans la vue 3D. Pour convertir des modèles provenant d’autres logiciels en éléments natifs d’IFC Builder, utilisez l’option 'Importer IFC' de la barre d’outils principale.

Partager

Exportez les informations du modèle développé avec IFC Builder vers BIMserver.center afin de les partager avec d’autres utilisateurs.

Lors de l’exportation, renseignez l’identification des fichiers à exporter et choisissez les types de fichiers générés :

• Nom
• Description
• Options
  • Exporter
    • Métré (FIEBDC-3) (optionnel)
  • Fonds de plan DXF-DWG
    • Exporter les fonds de plans (optionnel)
    • Générer des fonds de plans DWG par niveau à partir de la modélisation réalisée (optionnel)

Licences, versions et modules compatibles

Bonne nouvelle : ce logiciel est 100 % gratuit. Téléchargez-le et commencez à l’utiliser immédiatement, sans licence ni activation.

Le téléchargement direct est disponible ici.
