Gestion des éléments lus
Gérez les éléments de la maquette numérique du bâtiment, issus du projet BIM associé, depuis le menu 'Éléments lus' situé dans la barre latérale gauche de l’application.

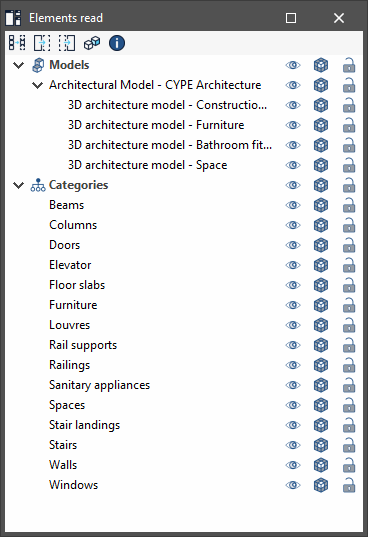

Organisation des éléments
Les éléments lus sont structurés sous forme d’arborescence selon deux modes de classification :
- Par 'Modèles' : inspectez chaque contribution liée à l’ouvrage et, à l’intérieur, chaque modèle 3D associé.
- Par 'Catégories' : regroupez les 'Éléments lus' en familles selon leurs caractéristiques.
Commandes disponibles dans l’arborescence
Trois boutons s’affichent à côté de chaque composant :
- Visible
Activez ou désactivez la visibilité des éléments. - Mode de visualisation
Basculez entre les modes d’affichage : normal, transparent et filaire. - Capture
Activez ou désactivez l’accrochage aux objets.
| Note : |
|---|
| La configuration appliquée dans l’organisation par 'Modèles' prévaut sur celle définie par 'Catégories'. |
Outils (barre d’outils en haut à gauche)
- Isoler la sélection
Isolez des éléments du modèle 3D : sélectionnez les objets à conserver, puis utilisez le clic droit pour masquer le reste du modèle. - Masquer
Masquez les éléments sélectionnés : sélectionnez-les, puis utilisez le clic droit pour les faire disparaître. - Afficher tous
Affichez tous les objets masqués. - Aspect
Choisissez entre un affichage en couleur et un affichage monochrome. - Informations BIM
Affichez un panneau contenant les attributs BIM de l’élément sélectionné.
