Gestión de elementos leídos
La gestión de los elementos del modelo digital del edificio, proveniente del proyecto BIM asociado, se realiza desde el menú "Elementos leídos" localizado en la barra lateral izquierda de la aplicación.

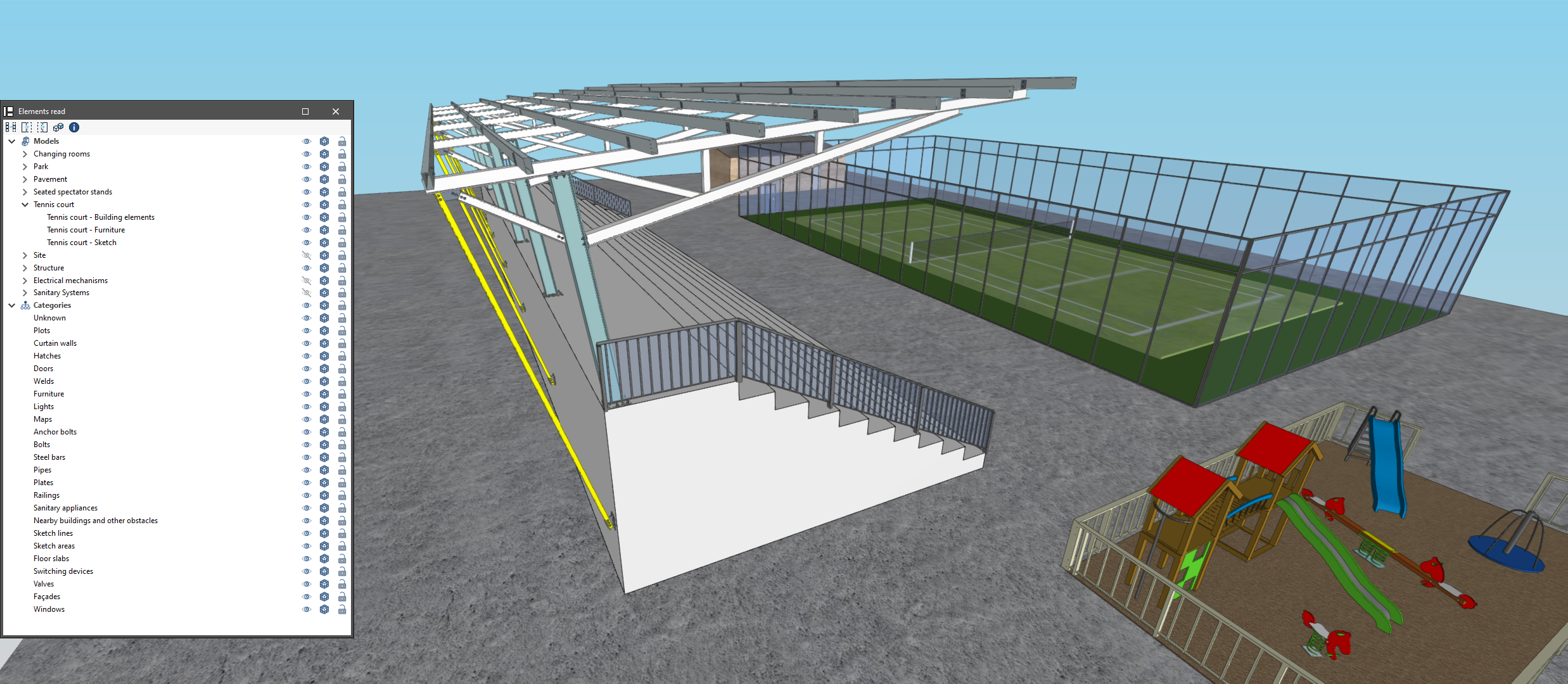

Los elementos leídos se estructuran en forma de árbol según dos modos de clasificación:
- Por "Modelos”: se puede inspeccionar cada aportación vinculada a la obra y, dentro de esta, cada modelo 3D asociado.
- Por “Categorías”: permite agrupar los “Elementos leídos” en familias según sus características.
Junto a cada componente del árbol se muestran tres botones:
- Visible
Permite activar o desactivar la visibilidad de los elementos. - Modo de visualización
Permite alternar entre los modos de visualización normal, transparente y alámbrico. - Captura
Permite activar o desactivar la referencia a objetos de los elementos.
Nota:
Es importante tener en cuenta que la configuración aplicada en la organización por “Modelos” se impone frente a la indicada por “Categorías”.
A través de la barra de herramientas de la parte superior izquierda es posible realizar las siguientes acciones:
- Aislar selección
Permite aislar elementos del modelo 3D. Al seleccionar los elementos del modelo 3D que se desean aislar y hacer clic con el botón derecho del ratón, el resto de elementos del modelo desaparecerán. - Ocultar
Permite ocultar los elementos seleccionados. Al seleccionar los elementos del modelo 3D que se desean ocultar y hacer clic con el botón derecho del ratón, estos desaparecerán. - Mostrar todos
Muestra todos los elementos ocultos. - Apariencia
Permite elegir entre dibujo normal o dibujo monocromo. - Información BIM
Muestra un panel con los atributos asociados al componente seleccionado.
