Introducción

CYPELEC Electrical Mechanisms es un programa para realizar el modelado arquitectónico de elementos terminales de las instalaciones eléctrica y de telecomunicaciones, como interruptores, conmutadores, bases de enchufe y conectores audiovisuales y de telefonía.

Asimismo, es capaz de comprobar los puntos de utilización por estancia y la permisividad de instalación de mecanismos eléctricos en volúmenes de protección de bañeras y duchas.

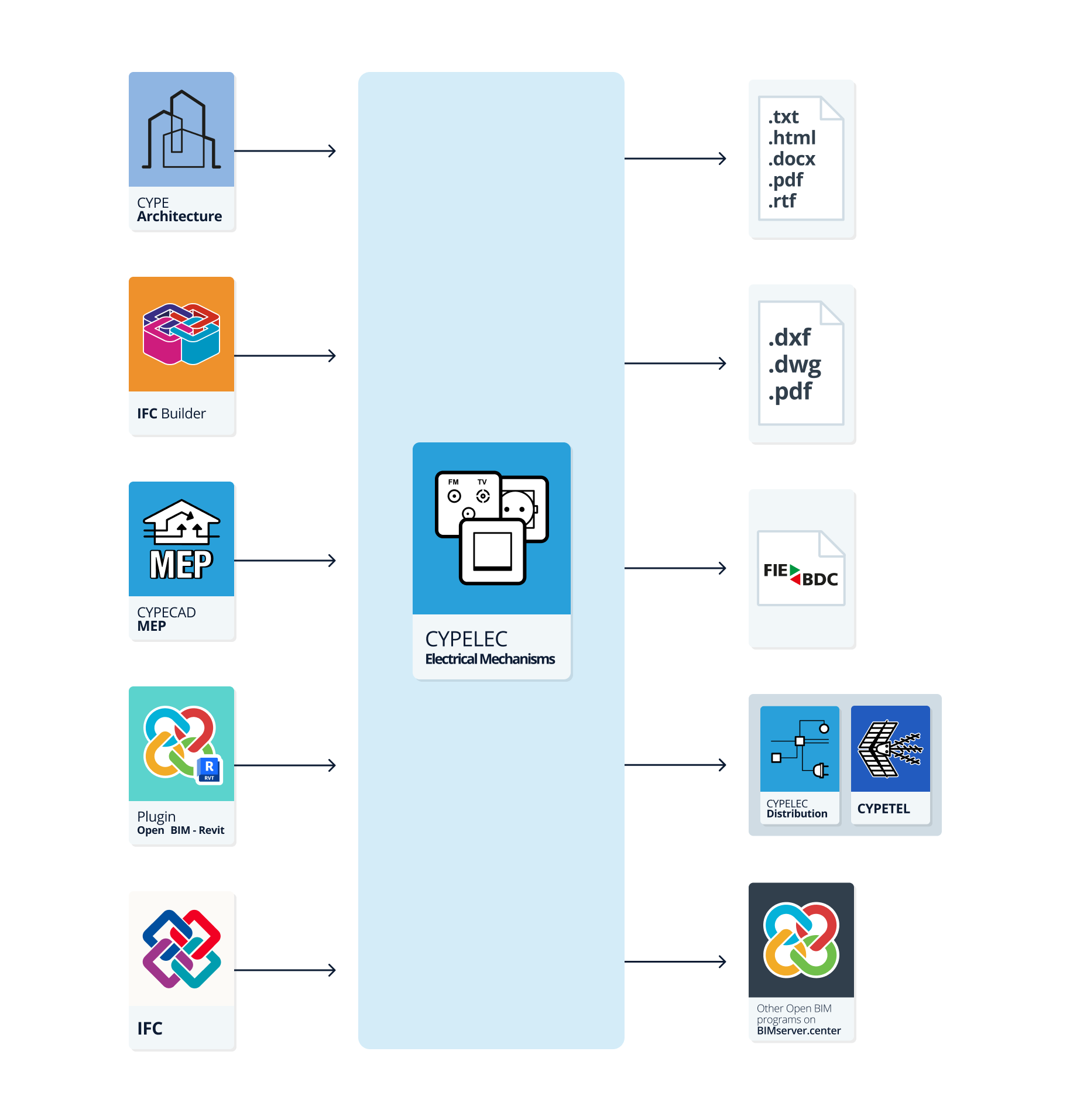

Flujos de trabajo compatibles con el programa

CYPELEC Electrical Mechanisms, al ser una herramienta Open BIM y estar conectada a la plataforma BIMserver.center, ofrece diferentes opciones de flujo de trabajo.

Introducción de datos

Modelado libre / con plantillas

  • Definición de los elementos de la instalación mediante su introducción libre en CYPELEC Electrical Mechanisms.
  • Definición de los elementos de la instalación en CYPELEC Electrical Mechanisms apoyándose en plantillas DXF/DWG, DWF o imágenes (.jpeg, .jpg, .bmp, .wmf).

Importación de modelos BIM

Si se vincula la obra de CYPELEC Electrical Mechanisms a un proyecto BIM de la plataforma BIMserver.center se pueden realizar las siguientes acciones:

  • Importación del modelo con la geometría de un edificio. Esto permite generar la organización en plantas del edificio e introducir los elementos de la instalación apoyándose en dicha geometría:
    • Importación de modelos diseñados en CYPE Architecture.
    • Importación de modelos diseñados en IFC Builder
    • Importación de modelos en formato IFC con IFC Uploader (generados por programas CAD/BIM como Allplan, Archicad y otros).
    • Importación de modelos diseñados en Autodesk Revit con el Plugin Open BIM - Revit.
  • Importación de la posición de los electrodomésticos para poder utilizarlos en el proceso de generación automática de tomas de corriente en CYPELEC Electrical Mechanisms:
    • Importación de modelos de electrodomésticos de CYPE Architecture.
  • Importación de la geometría de los aparatos sanitarios para poder utilizarlos en el proceso de generación automática de volúmenes de protección en CYPELEC Electrical Mechanisms:
    • Importación de modelos de aparatos sanitarios de CYPE Architecture.
    • Importación de modelos de aparatos sanitarios de Open BIM Water Equipment.

Salida de datos

  • Exportación de planos a los formatos DXF, DWG y PDF.
  • Exportación del presupuesto a formato FIEBDC-3.
  • Exportación de la información generada con CYPELEC Electrical Mechanisms a la plataforma BIMserver.center mediante formatos IFC y GLTF. Esto permite que sea visualizada por los participantes autorizados del proyecto y realizar posteriormente el modelado de la distribución de circuitos y cargas de la instalación con CYPELEC Distribution.

Entorno de trabajo

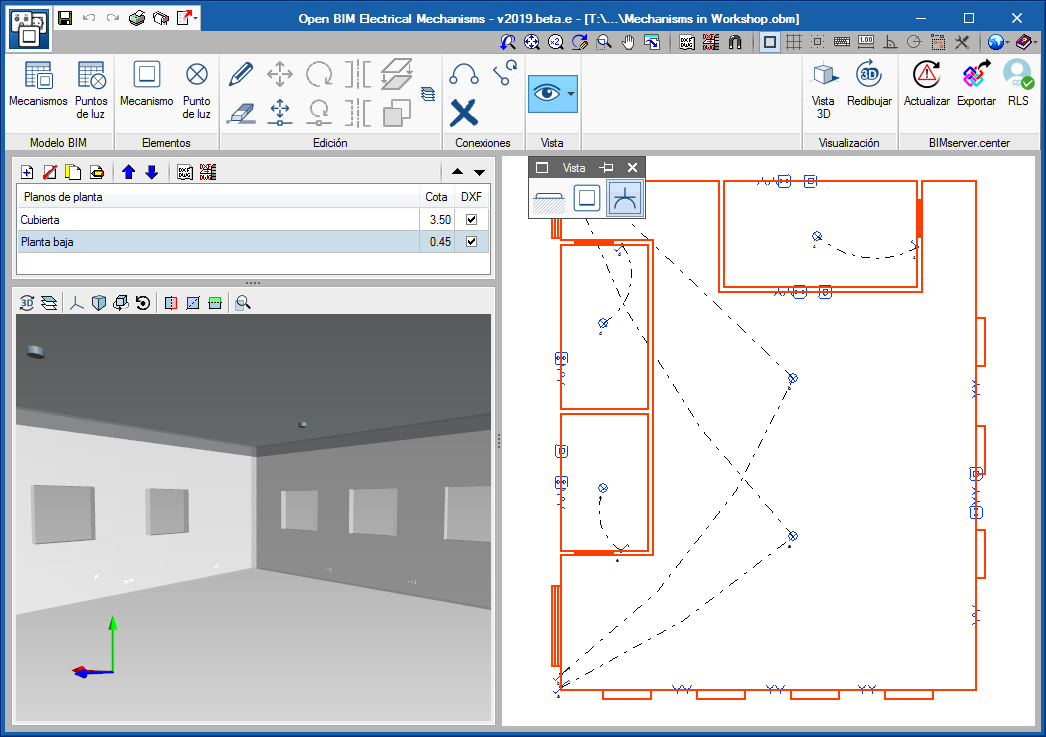

La interfaz de CYPELEC Electrical Mechanisms presenta dos pestañas con entornos de trabajo diferenciados: "Proyecto" y "Presupuesto". Ambos entornos son similares a los de otras herramientas de CYPE y cuentan con un sistema de ventanas anclables que se pueden personalizar para adaptar el espacio de trabajo a las necesidades del proyecto.

Pestaña "Proyecto"

La pestaña activada por defecto al comenzar es la de "Proyecto". Esta pestaña presenta un entorno de trabajo que permite realizar el diseño de la instalación de manera rápida y sencilla, tanto en una vista 3D como en cualquier tipo de vista 2D (como planos de planta y alzados). De esta manera, se pueden introducir los elementos de la instalación utilizando la vista más adecuada en cada momento.

Dentro de "Proyecto" se muestra:

  • una barra de herramientas superior donde se encuentran las herramientas para gestionar las opciones del proyecto, introducir y editar los elementos de la instalación, estancias y conexiones, y realizar el cálculo y comprobación de la instalación;
  • el área de modelado a la derecha de la pantalla, donde se introducen, editan y visualizan todos los elementos del proyecto;
  • y, en el lateral izquierdo, varios paneles con herramientas para definir las vistas del proyecto y gestionar la visibilidad de los elementos leídos del modelo BIM y de los elementos propios introducidos en CYPELEC Electrical Mechanisms.

Pestaña "Presupuesto"

Por otro lado, la pestaña "Presupuesto" permite gestionar la medición y el presupuesto de los elementos de la instalación introducidos, y comprende:

  • una barra de herramientas superior donde se encuentran las herramientas para la creación y edición del presupuesto, así como las herramientas de gestión y creación de listados;
  • una ventana gráfica con su propia barra de herramientas, situada en el lateral derecho, en la que es posible visualizar los distintos elementos de la obra;
  • y una zona específica para la estructuración del presupuesto, en el lateral izquierdo.

Secuencia de introducción y salida de datos para el modelado de elementos terminales de las instalaciones eléctricas y de telecomunicaciones

Los elementos terminales de las instalaciones eléctricas y de comunicaciones pueden modelarse en el programa mediante la siguiente secuencia de introducción y salida de datos:

  1. Creación de obra nueva (desde "Archivo", "Nuevo").
  2. (Opcional) Vinculación a BIMserver.center y, en el asistente de importación, definición de normativa, importación de catálogos y lectura y clasificación de recintos leídos del modelo BIM.
  3. (Opcional) Revisión y configuración de opciones generales (desde "Proyecto, "Opciones generales").
  4. (Opcional) Revisión y configuración de catálogos de fabricantes (desde "Proyecto", "Catálogos").
  5. Disposición de elementos terminales de las instalaciones eléctricas y de telecomunicaciones en el área de trabajo. Puede hacerse de dos formas:
    • Generando las tomas automáticamente a partir de los equipos (como electrodomésticos y televisores) leídos del modelo BIM (bloque "Elementos", opción "Generar tomas").
    • Introduciendo los elementos terminales manualmente (resto de opciones del bloque "Elementos": mecanismos, puntos de luz, emergencia...).
  6. (Opcional) Definición y disposición de los volúmenes de protección (desde "Elementos", "Volumen").
  7. (Opcional) Si no se han leído y clasificado a partir de los recintos del modelo BIM en el asistente de importación, se deben definir y asignar manualmente las estancias (bloque "Estancias (Punto de utilización)", opciones "Definir" y "Asignar").
  8. (Opcional) Gestión de la asignación de las tomas a los elementos del modelo BIM. Puede hacerse de varias formas:
    • Si se ha utilizado la generación automática de tomas ("Elementos", "Generar tomas"), la asignación se habrá realizado ya automáticamente.
    • Para los elementos introducidos manualmente, se puede realizar una asignación manual ("Asignación de tomas", "Asignar") o generar la asignación de tomas ("Asignación de tomas", "Generar").
  9. Introducción de conexiones entre los elementos terminales y mecanismos introducidos (desde "Conexiones", "Conectar")
  10. Cálculo y comprobación del modelo (bloque "Cálculo").
  11. (Opcional) Consulta de comprobaciones sobre las estancias (bloque "Estancias (Punto de utilización)", opción "Consultar comprobaciones")
  12. (Opcional) Gestión y generación del presupuesto (pestaña "Presupuesto").
  13. Obtención de listados y planos (desde "Archivo", "Listados/Planos").
  14. Exportación a BIMserver.center (desde "BIMserver.center", "Compartir").

Definición de las características del proyecto

Dentro de la pestaña "Proyecto", en el bloque "Proyecto" de la barra de herramientas principal, se pueden definir los siguientes datos del proyecto:

Opciones generales

Permite definir las opciones generales de la instalación o importarlas de las siguientes especificaciones normativas:

Opciones

  • Simbología para planos
  • Volúmenes de protección
  • Puntos de utilización por estancia
  • Tratamiento de los equipos del modelo BIM

Selección de las especificaciones normativas

  • Europa
    • Definición de los volúmenes de protección (IEC 60364-7-701)
  • España
    • Definición de los volúmenes de protección (UNE-HD 60364-7-701)
    • Puntos de utilización en las instalaciones interiores en viviendas (REBT, ITC-BT-25)
  • Portugal
    • Definición de los volúmenes de protección (RTIEBT, parte 7 / Seccão 701)
    • Puntos de utilización en las instalaciones interiores en viviendas

A continuación se detallan las utilidades mencionadas.

Simbología para planos
En la ventana "Configuración" se define la simbología a utilizar en los planos de la instalación. Dispone de tres pestañas:

  • Referencias
    Permite configurar el texto de referencia de los elementos:
    • Punto de luz
    • Emergencia
    • Mecanismo
    • Volumen de protección
  • Etiquetas
    Permite activar o desactivar la información que aparece en las etiquetas de los elementos:
    • Punto de luz (referencia, cota)
    • Luminaria de emergencia (referencia, cota)
    • Mecanismo (referencia, cota)
    • Volumen de protección (referencia, cota)
    • Conexión (referencia)
  • Simbología
    Permite realizar el diseño de la simbología de los elementos manualmente o importarlo de ficheros en disco:
    • Diseño de la simbología a través de líneas, áreas, arcos, círculos y cuadros de texto
    • Importación de símbolos desde ficheros DXF/DWG y DWF

Volúmenes de protección

  • Comprobaciones en los volúmenes de protección (opcional)
    Permite activar y detallar las comprobaciones que realiza el programa en los volúmenes de protección, así como el número de volúmenes a considerar y la geometría de las superficies que los limitan.

    Presenta las siguientes pestañas:
  • Definición
    Define el número y la geometría de las superficies que definen los volúmenes de protección en bañeras y duchas.
    • Número de volúmenes
      Indica el número de volúmenes a considerar en el proyecto.
    • Volumen 0, Volumen 1, Volumen 2 y Volumen 3
      Definición de la geometría de las superficies horizontales y verticales que limitan cada uno de estos volúmenes, tanto para bañeras o duchas con colector como para duchas sin colector, y de su color.
  • Comprobaciones
    Controla si se permite o no la instalación de los mecanismos eléctricos en los diferentes volúmenes de protección según sus características.

Puntos de utilización por estancia
Permite crear estancias y definir el número mínimo de puntos de utilización en cada una de ellas, con el objeto de comprobar que la estancia cumple con las dotaciones mínimas.

  • Referencia de la estancia
  • Descripción
  • Color
  • Puntos de utilización
    Tabla de definición del número mínimo de puntos de utilización de cada tipo que deben utilizarse en la estancia según diferentes condiciones. En cada línea se indican los siguientes parámetros:
    • Mecanismo (interruptor, pulsador, punto de luz, base de enchufe, base de enchufe de 25 A)
    • Criterio (estancia, superficie, longitud)
    • Condición (>, >=, =, <=, <)
    • Valor
    • Unidades
Nota:
La definición de comprobaciones en los volúmenes de protección y de puntos de utilización por estancia se puede realizar de forma automática seleccionando las especificaciones normativas correspondientes.

Tratamiento de los equipos del modelo BIM
Permite ajustar la generación automática de tomas de corriente a partir de los equipos leídos del modelo BIM, que realiza el programa al utilizar la opción "Generar tomas" de la barra de herramientas principal en la pestaña "Proyecto".

  • Equipo
    Campana extractora, cocina, frigorífico, lavadora, lavavajillas, microondas, ordenador y televisor
  • Tipo de toma de corriente
    Base de enchufe, base de enchufe de 25 A, base de enchufe múltiple (x2) y base de enchufe múltiple (x3)
  • Altura de las tomas generadas

Modelo BIM

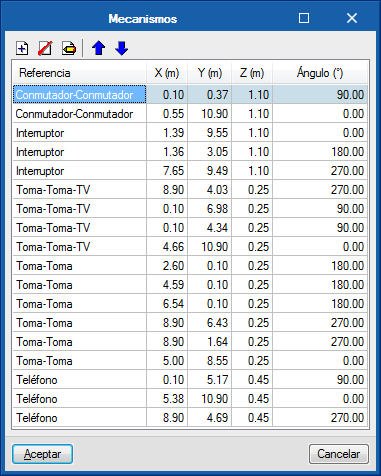

Permite consultar y modificar los datos de los elementos introducidos en el modelo a través de una serie de tablas que recogen la siguiente información:

  • Marcos: referencia, X, Y, Z, ángulo
  • Puntos de luz: referencia, X, Y, Z, ángulo
  • Luminarias de emergencia: referencia, X, Y, Z, ángulo
  • Volúmenes: referencia, X, Y, Z, ángulo
  • Conexiones: referencia; X, Y, Z (coordenadas del punto inicial); X, Y, Z (coordenadas del punto final); factor de curvatura

Introducción de elementos

Dentro de la pestaña "Proyecto", en el bloque "Elementos" de la barra de herramientas principal, se pueden definir e introducir los siguientes elementos:

Al introducir los elementos de la instalación en el modelo se representan con sus dimensiones reales, su simbología y su etiqueta de referencia. Es posible introducir los elementos en cualquier vista del modelo, ya sean 3D o 2D como plantas o alzados. Los elementos introducidos aparecerán también en las tablas del "Modelo BIM".

Generar tomas

El programa permite realizar la generación y asignación automática de las tomas de corriente y de antena necesarias para los equipos importados del modelo BIM según la configuración empleada en "Tratamiento de los equipos del modelo BIM", dentro las "Opciones generales" del bloque "Proyecto".

Mecanismo vertical

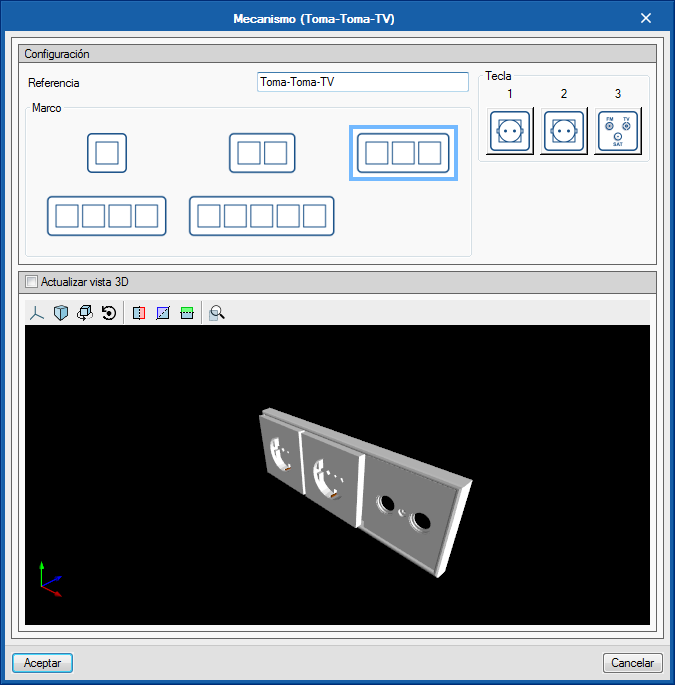

Permite introducir un mecanismo eléctrico en el modelo en posición vertical. Esto exige la definición de los siguientes parámetros:

  • Referencia
  • Marco (1, 2, 3, 4 o 5 mecanismos)
  • Configuración de cada mecanismo:

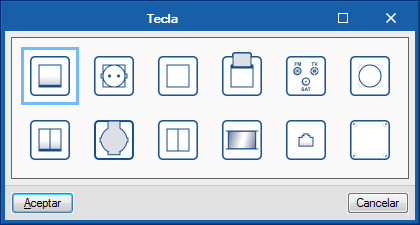

    • Tecla (interruptor, interruptor doble, base de enchufe, base de enchufe estanca, pulsador, pulsador doble, interruptor para tarjeta, detector de movimiento, SAT-TV-FM, toma de teléfono, regulador de luz, caja vacía, USB, HDMI, USB-HDMI, base de enchufe de 25 A, fibra óptica)
    • Unipolar, conmutador, cruzamiento
Nota:
Cuando se introduce un mecanismo sobre un plano vertical, el programa captura el plano del elemento sobre el que se va a posicionar y el mecanismo se orienta de forma automática.

Mecanismo horizontal

Permite introducir un mecanismo eléctrico en el modelo en posición horizontal. Exige la definición de los siguientes parámetros:

  • Referencia
  • Marco (1, 2, 3, 4 o 5 mecanismos)
  • Configuración de cada mecanismo:
    • Tecla (interruptor, interruptor doble, base de enchufe, base de enchufe estanca, pulsador, pulsador doble, interruptor para tarjeta, detector de movimiento, SAT-TV-FM, toma de teléfono, regulador de luz, caja vacía, USB, HDMI, USB-HDMI, base de enchufe de 25 A, fibra óptica)
    • Unipolar, conmutador, cruzamiento

Punto de luz

Permite introducir un punto de luz en el modelo. Exige la definición de los siguientes parámetros:

  • Referencia
  • Selección de tipología: lámpara, punto de luz en techo, punto de luz en pared, salida para lámpara incandescente, luminaria fluorescente

Los puntos de luz pueden conectarse a mecanismos de iluminación mediante líneas de conexión para formar circuitos de encendido.

Emergencia

Permite introducir una luminaria de emergencia en el modelo. Exige la definición de los siguientes parámetros:

  • Referencia
  • Selección de tipología: luminaria de emergencia, luminaria de emergencia (fluorescente)

Volumen

Permite introducir un volumen de protección en el modelo. Exige la definición de los siguientes parámetros:

  • Referencia
    Introduce la referencia del volumen de protección.
  • Bañera o ducha con colector o Ducha sin colector
    Permite seleccionar la tipología del aparato sanitario.
  • Altura
    Define la altura del aparato sanitario (sólo en "Bañera o ducha con colector").
  • Definición del emplazamiento que contiene la bañera o la ducha
    • Dimensiones (A x B)
      Introduce las dimensiones en planta del aparato sanitario.
    • Ejemplos de emplazamiento
      Permite importar los siguientes ejemplos de emplazamiento:
      • Bañera o ducha en esquina
      • Bañera o ducha en esquina con pared fija
    • Separación entre el aparato sanitario y la pared de la izquierda, de la cabecera, de la derecha o del pie
      Permite definir paredes a una distancia determinada del aparato sanitario en sus cuatro lados en planta. Esta información se genera automáticamente si se utiliza la importación de datos de la opción "Ejemplos de emplazamiento".
    • Paredes
      Permite introducir paredes fijas en cualquier posición proporcionando los siguientes parámetros. Esta información se genera automáticamente si se utiliza la importación de datos de la opción "Ejemplos de emplazamiento"
      • x0, y0 (punto inicial)
      • x1, y1 (punto final)
      • Espesor
  • Volumen 0, Volumen 1, Volumen 2, Volumen 3
    Permite consultar o modificar las coordenadas "x" e "y" en planta de los volúmenes de protección indicados. Esta información se genera automáticamente si se utiliza la importación de datos de la opción "Ejemplos de emplazamiento".
  • Altura del techo
    Define la altura del techo del recinto respecto al suelo.
Nota:
El programa genera un volumen de protección por defecto a partir de las bañeras y duchas del modelo BIM. Es posible editar estos volúmenes para acceder a su ventana de configuración y regenerarlos con la geometría deseada.

Definición de estancias y puntos de utilización

Dentro de la pestaña "Proyecto", en el bloque "Estancias (Puntos de utilización)" de la barra de herramientas principal, se pueden utilizar las siguientes opciones:

Estas opciones permiten al programa realizar comprobaciones relacionadas con el número de puntos de utilización en las estancias que componen el edificio.

Definir

Permite seleccionar una estancia entre las definidas en "Puntos de utilización por estancia", dentro de "Opciones generales" y la asigna a un recinto del modelo leído del proyecto BIM.

Asignar

Permite modificar la asignación de una estancia a un recinto seleccionando una de las estancias previamente definidas en el proyecto.

Eliminar

Permite eliminar la asignación de una estancia a un recinto del modelo.

Consultar comprobaciones

Tras seleccionar una estancia, el programa muestra en un diálogo el listado de comprobación del cumplimiento de los criterios de los puntos de utilización definidos para esa estancia.

Introducción de conexiones

Dentro de la pestaña "Proyecto", en el bloque "Conexiones" de la barra de herramientas principal, se pueden realizar las siguientes operaciones:

Conectar

Introduce conexiones entre dos elementos de la instalación indicando el punto inicial, el punto final y la curvatura de la línea de conexión.

Borrar

Borra una o varias líneas de conexión previamente introducidas.

Mover

Mueve el punto inicial o el punto final de una línea de conexión previamente introducida.

Girar

Gira en planta la representación gráfica de los mecanismos eléctricos introducidos.

Nota:
El programa permite definir los circuitos de encendido conectando mecanismos y puntos de luz. Si es necesario, puede editar la referencia de cada línea de conexión introducida para asignarla a un determinado circuito de encendido.

Asignación de tomas

En la lectura de un proyecto BIM, CYPELEC Electrical Mechanisms posibilita la importación de equipos eléctricos incluidos en el modelo arquitectónico. El programa avisará de la necesidad de dar el servicio requerido en estos equipos. Para ello, dentro de la pestaña "Proyecto", en el bloque "Asignación de tomas" de la barra de herramientas principal, se pueden utilizar las siguientes opciones:

Asignar

Asigna manualmente tomas de corriente o de antena de CYPELEC Electrical Mechanisms a los equipos importados del modelo BIM. Se selecciona primero el equipo y a continuación la toma a asignar.

Eliminar

Elimina la asignación de una toma a un equipo.

Generar

Asigna automáticamente tomas cercanas no utilizadas a los equipos con alguna toma sin asignar. El programa seleccionará, de entre las tomas dispuestas, la que mejor se adapte por servicio y proximidad.

Bloque "Cálculo" de la barra de herramientas principal

Dentro de la pestaña "Proyecto", en el bloque "Cálculo" de la barra de herramientas principal, se encuentran las siguientes opciones:

Cálculo

Comprueba si los elementos de la instalación están correctamente introducidos y si los parámetros que se han introducido están dentro de los rangos definidos en las opciones de cálculo.

Mostrar/Ocultar incidencias

Si se activa esta opción se resaltarán los elementos en los que se haya producido algún error. Posicionando el cursor del ratón sobre dichos elementos se visualizará el mensaje descriptivo de dicho error.

Herramientas de edición

Dentro de la pestaña "Proyecto", en el bloque "Edición" de la barra de herramientas principal, se encuentran las principales herramientas para editar el modelo. Algunas de estas herramientas son comunes a otros programas de CYPE.

El área de herramientas principal de este bloque permite realizar las siguientes operaciones:

EditarEdita las propiedades paramétricas del elemento seleccionado en el modelo.
BorrarBorra un elemento introducido previamente.
Mover un grupo de elementosMueve un grupo de elementos.
MoverMueve un elemento o un nudo de un elemento.
Girar un grupo de elementosGira un grupo de elementos.
GirarGira un elemento alrededor de los ejes "x", "y" o "z".
Simetría (copiar)Copia una selección de elementos con simetría respecto a un plano vertical definido por dos puntos.
Simetría (mover)Mueve una selección de elementos con simetría respecto a un plano vertical definido por dos puntos.
CopiarCrea una copia de uno o varios elementos.
Copiar en otro plano de plantaCrea una copia de uno o varios elementos en otro plano de planta.
Modificar posición en alturaModifica la posición en altura de un elemento especificando un desplazamiento relativo o la cota absoluta.
Medir longitudes sobre el planoMide longitudes entre puntos definidos en el modelo. Si se selecciona un contorno cerrado, también indica el área.

Gestión de anotaciones

Dentro de la pestaña "Proyecto", en el bloque "Anotaciones" de la barra de herramientas principal, se encuentran las siguientes opciones:

Mover etiqueta

Mueve las etiquetas de los elementos de la instalación.

Mostrar/Ocultar etiqueta

Activa o desactiva la visibilidad de las etiquetas de los elementos de la instalación.

Salida de resultados

Planos en formato DWG, DXF o PDF

El programa permite imprimir los planos de la obra en cualquier periférico gráfico que se tenga configurado en el ordenador, o bien crear ficheros DWG, DXF o PDF.

La edición del plano permite configurar las siguientes opciones:

  • Vistas a dibujar
  • Opciones
    • Generar imágenes vectoriales
    • Dibujar la plantilla DXF/DWG
    • Incluir los ficheros .glTF en los planos
  • Escala

Resultados de la pestaña "Presupuesto"

Si se completa el trabajo en la pestaña "Presupuesto", CYPELEC Electrical Mechanisms permite obtener los siguientes documentos:

  • Exportación del presupuesto en formato FIEBDC-3 (BC3)
  • Listados del presupuesto (en formato HTML, PDF, TXT, RTF o DOCX)

Archivos IFC y GLTF compatibles con BIMserver.center

Al realizar una exportación del proyecto a la plataforma BIMserver.center, se exporta automáticamente un fichero IFC y un modelo 3D en formato GLTF para la integración del modelo de los mecanismos eléctricos, conexiones y otros elementos de la instalación en el proyecto Open BIM, permitiendo su visualización:

  • en la plataforma online;
  • en la aplicación de BIMserver.center para iOS y Android;
  • en realidad virtual y en realidad aumentada;
  • en otros programas de CYPE.

Integración en la plataforma BIMserver.center

Muchos de los programas de CYPE están conectados a la plataforma BIMserver.center y permiten el trabajo colaborativo a través del intercambio de archivos en formatos basados en estándares abiertos.

Cabe recordar que para trabajar en BIMserver.center el usuario puede registrarse gratuitamente en la plataforma y crear un perfil.

Cuando se accede a un programa conectado a la plataforma, este es capaz de establecer la conexión con un proyecto en BIMserver.center. De esta forma, los archivos de los proyectos desarrollados colaborativamente en BIMserver.center se mantienen actualizados.

Más información:
Todos los detalles relacionados con la utilización de los programas de CYPE a través de la plataforma BIMserver.center pueden consultarse en este enlace.

Opciones disponibles en CYPELEC Electrical Mechanisms

En el bloque “BIMserver.center" de la barra de herramientas principal se encuentran las funcionalidades necesarias para utilizar CYPELEC Electrical Mechanisms junto a otras herramientas de BIMserver.center:

Actualizar

Permite actualizar la información contenida en los modelos importados previamente al proyecto o importar nuevos modelos.

Compartir

Permite exportar la información del modelo desarrollado con CYPELEC Electrical Mechanisms a BIMserver.center para compartirlo con otros usuarios, incluyendo su representación tridimensional y los planos de la instalación.

Durante el proceso de exportación se puede definir información relacionada con la identificación de los archivos a exportar y los tipos de archivos que se generan:

  • Nombre
  • Descripción
  • Exportar las plantillas DWG introducidas por el usuario (opcional)
  • Listados del presupuesto (opcional)
  • Presupuesto (FIEBDC-3) (opcional)

Conexión directa con otros programas

CYPELEC Electrical Mechanisms ofrece una opción de conexión directa con herramientas Open BIM que permiten continuar el trabajo. A través de esta opción es posible enviar el modelo BIM de CYPELEC Electrical Mechanisms al siguiente programa:

  • CYPELEC Distribution
    Este programa es capaz de importar la situación de los puntos de luz y los mecanismos eléctricos de CYPELEC Electrical Mechanisms para realizar posteriormente la distribución de cargas y circuitos.

Licencias y módulos compatibles

¡Buenas noticias! CYPELEC Electrical Mechanisms es totalmente gratuito. Basta con descargar el programa y empezar a utilizarlo.

La descarga directa se encuentra disponible en BIMserver.center.
