Avec le module « Pieux IV : Vérification structurale des micropieux »', les logiciels CYPECAD, CYPE 3D et Éléments de fondation intègrent la vérification structurale des micropieux pour les fondations profondes.

Ce module permet de dimensionner et de vérifier les semelles sur pieux avec micropieux, à partir de critères structuraux issus de guides internationalement reconnus pour la conception et la mise en œuvre.

Définition des micropieux

Définissez la section du micropieu à partir des éléments suivants :

• un diamètre nominal, à indiquer selon l’outil de forage ;
• une armature tubulaire, constituée d’un tube en acier ;
• un remplissage en mortier ou en coulis de ciment.

Paramètres de calcul

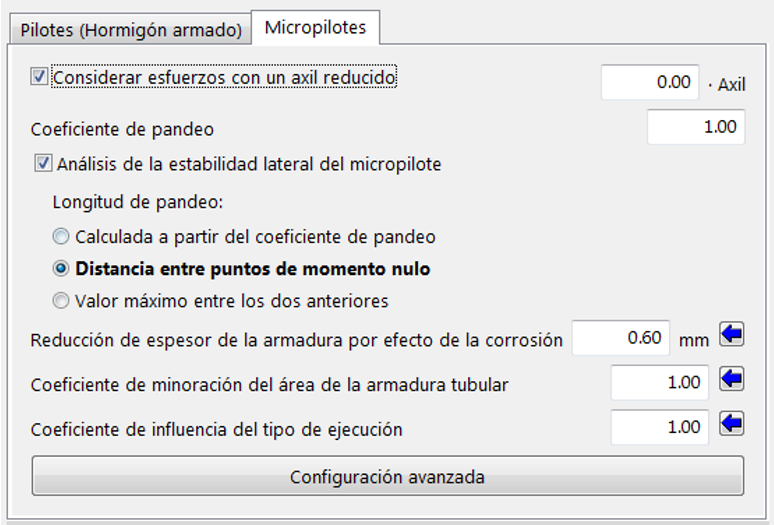

Dans le panneau correspondant, au sein des données générales de l'ouvrage, accédez aux options dédiées au calcul et à la vérification des micropieux.

Le module « Pieux III : Analyse de la stabilité latérale » permet d’analyser la stabilité latérale du micropieu avec OpenSees. Activez cette analyse dans les données générales, puis réalisez le calcul en tenant compte des caractéristiques du sol via les courbes p-y. Définissez les caractéristiques du terrain et les paramètres géotechniques dans les spécifications des couches, de la même manière que pour les modules de pieux.

Vérifications

Le module « Pieux IV : Vérification structurale des micropieux » permet de réaliser les vérifications structurales des micropieux en compression, flexion, cisaillement, ainsi que les interactions entre efforts, conformément aux guides suivants :

• Guide pour la conception et la réalisation de micropieux dans les travaux routiers (Ministère espagnol du Développement, Direction générale des routes, 2005)
  Utilisez ce guide comme référence pour les projets fondés sur des normes européennes ou équivalentes.
• Micropile Design and Construction. Reference Manual for NHI Course 132078 (National Highway Institute, 2005)
  Utilisez ce guide comme référence pour les projets fondés sur des normes américaines ou équivalentes.

Si le module « Pieux I : Calcul de la charge d'enfoncement » est également disponible, réalisez en plus les vérifications d’enfoncement et d’arrachement des micropieux.

Dans les données générales, choisissez l’une des deux méthodes de calcul pour les vérifications d’enfoncement :

• calcul à partir des 'Paramètres géotechniques' ;
• calcul à partir des 'Résistances unitaires'.

Cette approche permet de conserver un processus similaire à celui du calcul des pieux.

Récapitulatifs et plans

Les éléments intégrant des micropieux sont représentés dans les plans que vous pouvez générer avec le logiciel.

Le récapitulatif des fondations indique également la classification des micropieux et leur utilisation dans les semelles sur pieux.
