Con el módulo "Pilotes IV: Comprobación estructural de micropilotes", los programas CYPECAD, CYPE 3D y Elementos de cimentación, incorporan la comprobación estructural de micropilotes para cimentaciones profundas.

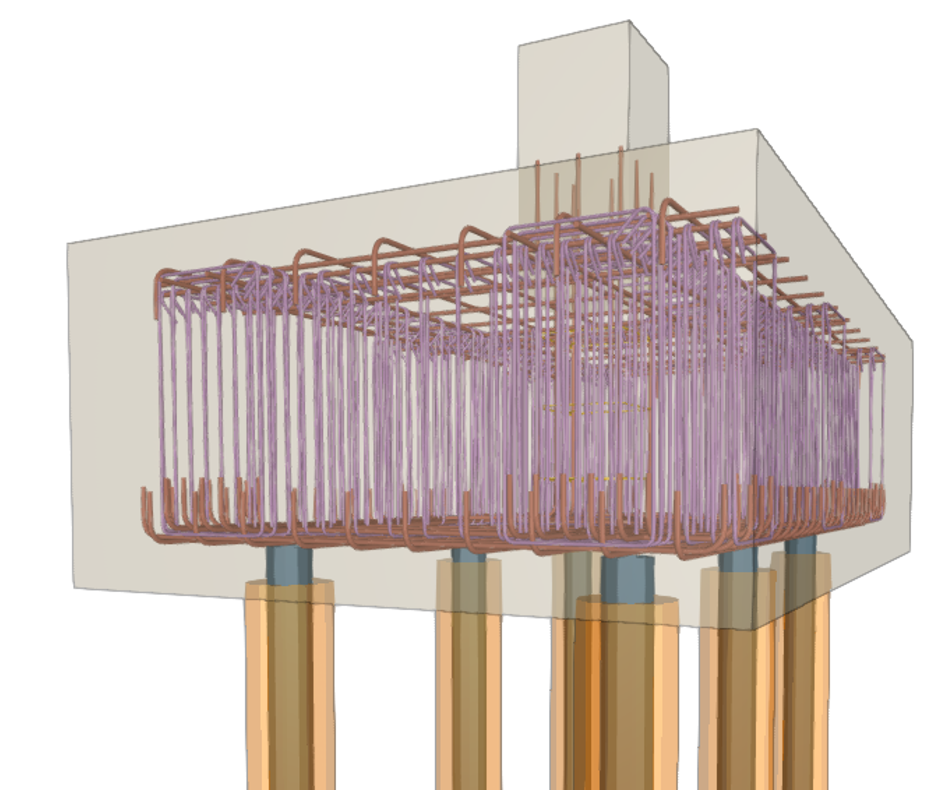

Este módulo permite dimensionar y comprobar encepados con micropilotes con ayuda de la aplicación de criterios estructurales basados en guías ampliamente aceptadas a nivel internacional para su proyecto y ejecución.

Definición de los micropilotes

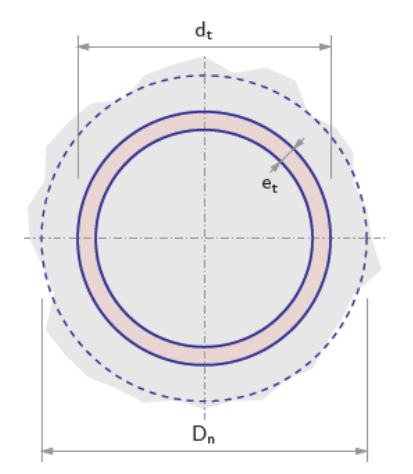

La sección del micropilote quedará definida por un diámetro nominal que el usuario rellena en función del útil de perforación, una armadura tubular formada por un tubo de acero, y un relleno de mortero o lechada de cemento.

Configuración de cálculo

En el panel correspondiente dentro de los datos generales de la obra se encuentran las opciones para el cálculo y comprobación de micropilotes.

Utilizando el módulo "Pilotes III: Análisis de la estabilidad lateral" es posible realizar el análisis de la estabilidad lateral del micropilote con OpenSees, que se activa en los datos generales y se lleva a cabo mediante la consideración de las características del suelo a través de las curvas p-y. Las características del terreno y sus parámetros geotécnicos se definen en las especificaciones de los estratos de la misma forma que en los módulos de pilotes.

Comprobaciones

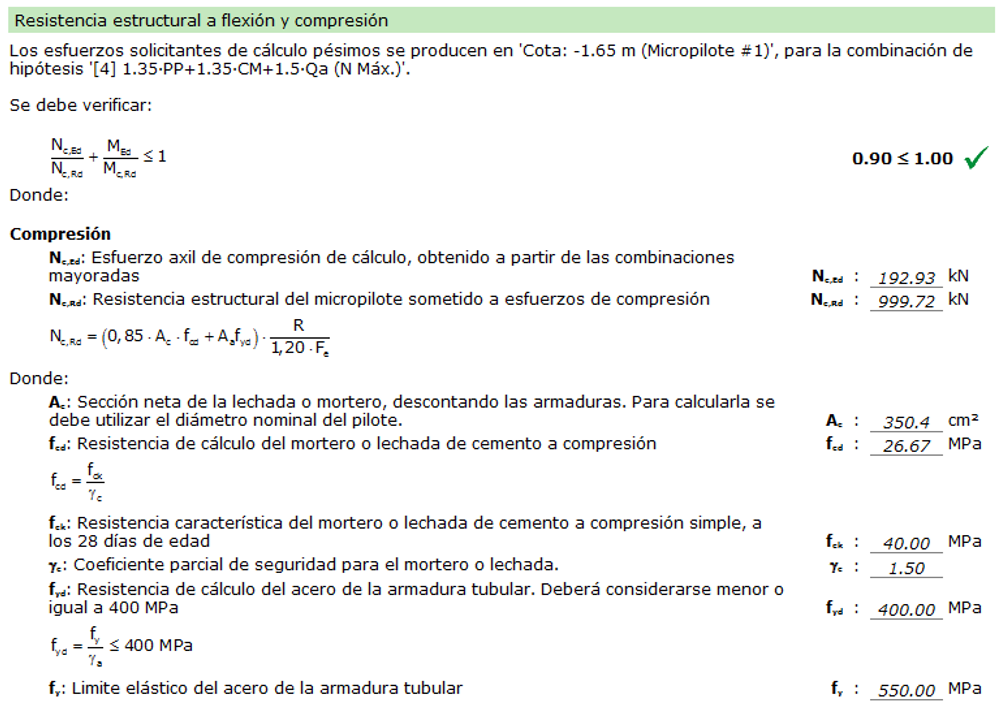

Con el módulo "Pilotes IV: Comprobación estructural de micropilotes" se realizan las comprobaciones estructurales de compresión, flexión, cortante e interacciones entre esfuerzos en los micropilotes, indicadas en las guías consideradas:

• Guía para el proyecto y ejecución de micropilotes en obras de carretera (Ministerio de Fomento. Dirección General de Carreteras, 2005)
  Se toma como referencia en las obras en las que se han seleccionado normativas europeas o afines.
• Micropile Design and Construction. Reference Manual for NHI Course 132078 (National Highway Institute, 2005)
  Se toma como referencia en las obras en las que se han seleccionado normativas americanas o afines.

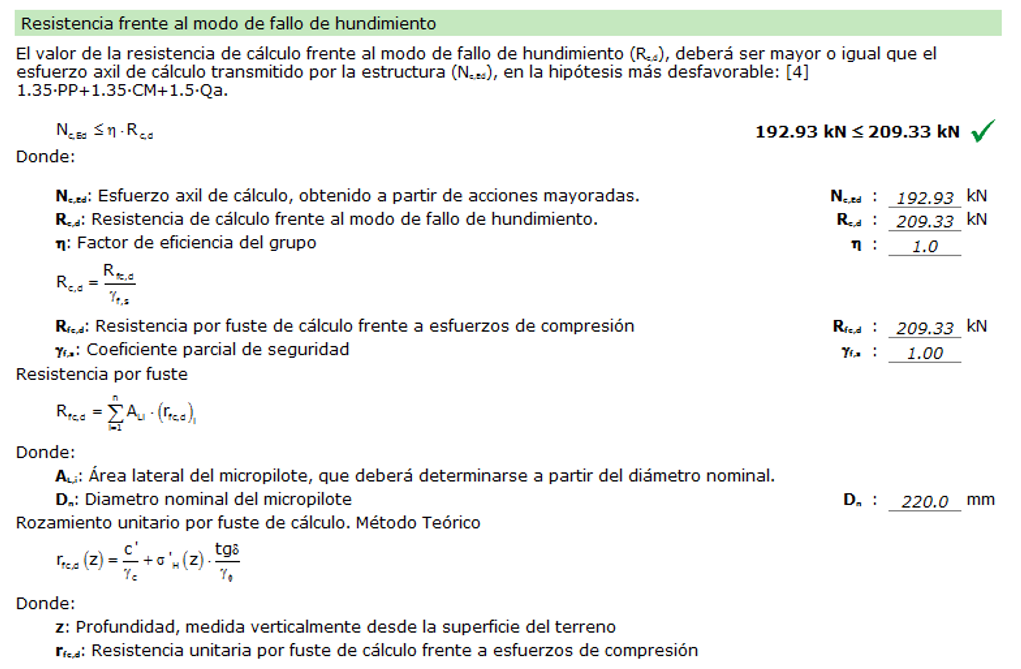

Además, si se dispone del módulo "Pilotes I: Cálculo de la carga de hundimiento", el usuario podrá efectuar la comprobación de hundimiento y arranque de los micropilotes. En los datos generales, se puede decidir entre dos métodos de cálculo para las comprobaciones de hundimiento, pudiendo aplicar el cálculo a partir de los “Parámetros geotécnicos” o mediante “Resistencias unitarias”. De esta manera, el proceso mantiene la similitud con el cálculo de pilotes.

Listados y planos

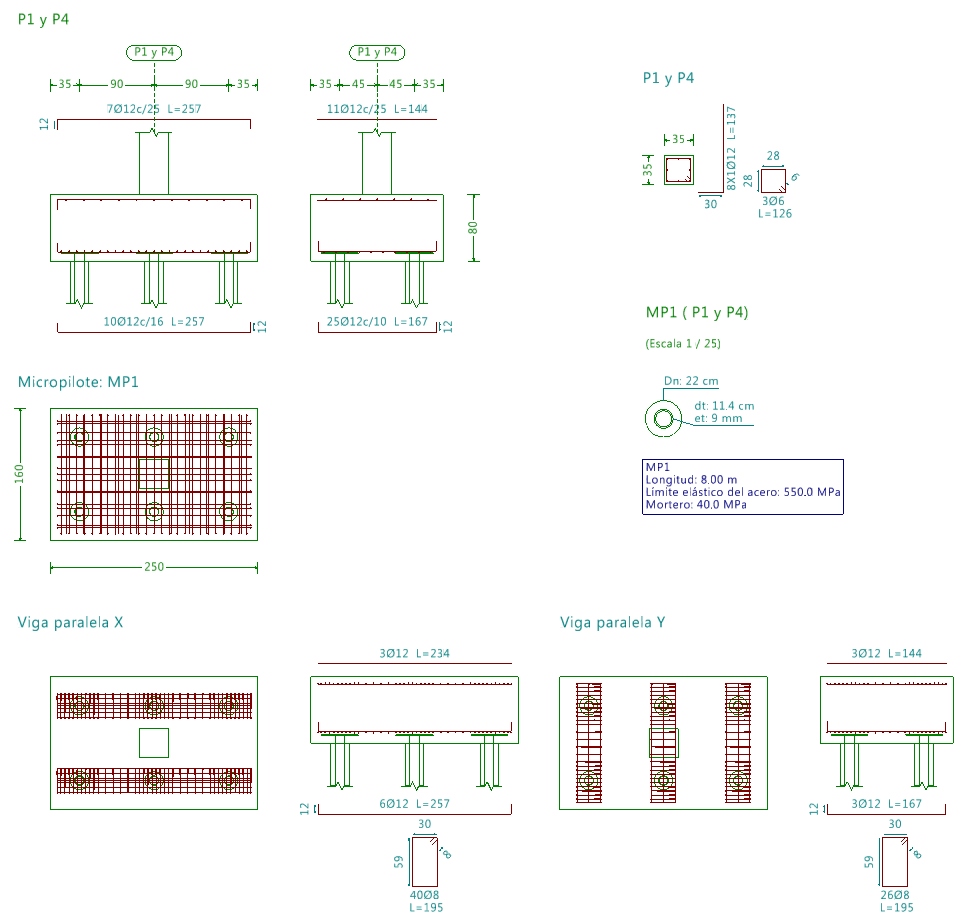

Los elementos con micropilotes definidos se representan en los planos que es posible generar con el programa.

Además, en el listado de cimentación se muestra la tipificación de los micropilotes y su uso en los encepados.
