Introdução
O CYPELEC é um programa para o cálculo de instalações eléctricas de baixa tensão que permite conceber os esquemas unifilares da instalação e configurar as características dos elementos que a compõem.
Realiza o cálculo de fluxo de cargas e de curto-circuito, oferecendo a possibilidade de editar todos os seus elementos sem restrição de potência ou número de linhas. A sua saída de resultados permite obter desenhos do esquema unifilar, listagens de justificação, quadros de medições e quadro de resultados.
As verificações de cálculo realizadas no programa baseiam-se nas especificações de diferentes normas nacionais e internacionais.
Esta aplicação está integrada no fluxo de trabalho Open BIM através do standard IFC, o que assegura a interação com as restantes ferramentas.
Seleção da norma

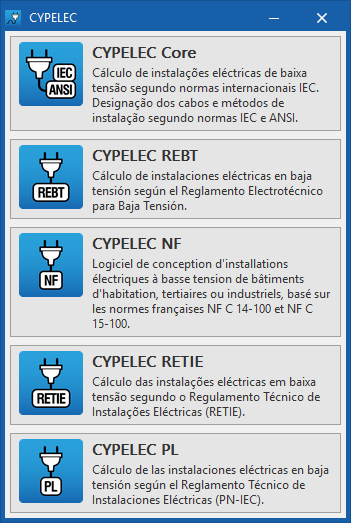

Quando se inicia o CYPELEC, surge uma janela de seleção na qual se deve indicar a opção correspondente à norma que se pretende aplicar no cálculo da instalação elétrica de baixa tensão. Desta forma, abre-se um ambiente de trabalho destinado a verificar o cumprimento da mesma.
Os ambiente de trabalho disponíveis são os seguintes: CYPELEC Core, CYPELEC REBT, CYPELEC NF e CYPELEC RETIE.
CYPELEC Core
Permite realizar o cálculo de instalações elétricas de baixa tensão de acordo com as normas internacionais IEC. Os cabos e os métodos de instalação são designados de acordo com as normas IEC e ANSI.

CYPELEC REBT
Permite o cálculo de instalações eléctricas de baixa tensão de acordo com o Reglamento Electrotécnico para Baja Tensión (REBT) de Espanha.
En la implementación de los requerimientos exigidos por el Reglamento, se ha tenido en cuenta lo especificado en las Instrucciones Técnicas Complementarias (ITC-BT) así como en la Guía Técnica de aplicación del Reglamento.
También se han contemplado las normas UNE a las que el propio Reglamento se remite para el desarrollo de determinados cálculos y comprobaciones (por ejemplo: UNE 20460-5-523, UNE-HD 60364-4-43, UNE-EN 60909, etc.).

CYPELEC NF
Permite o cálculo de instalações eléctricas de baixa tensão com base nas normas francesas NF C 14-100 e NF C 15-100.

CYPELEC RETIE
Permite realizar o cálculo de instalações eléctricas de baixa tensão de acordo com o Reglamento Técnico de Instalaciones Eléctricas (RETIE) da Colômbia.

Fluxos de trabalho compatíveis com o programa
O CYPELEC, ao ser uma ferramenta Open BIM e estar conectada à plataforma BIMserver.center, oferece diferentes opções de fluxo de trabalho.
Introdução de dados
Definição livre
- Definição da instalação, dos seus elementos e das suas características através da introdução livre no CYPELEC.
Importação de modelos BIM
Se se vincular a obra do CYPELEC a um projeto BIM da plataforma BIMserver.center, podem ser realizadas as seguintes ações:
- Importação do conteúdo dos quadros gerais e quadros parciais do CYPELEC Distribution para poder utilizá-los no processo de geração automática de linhas e circuitos no CYPELEC:
- Importação de modelos do CYPELEC Distribution
Saída de dados

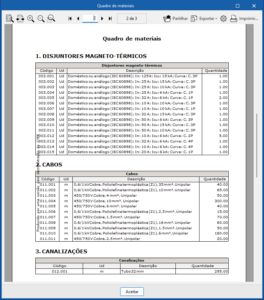

- Exportação de listagens para os formatos HTML, DOCX, PDF, RTF e TXT.

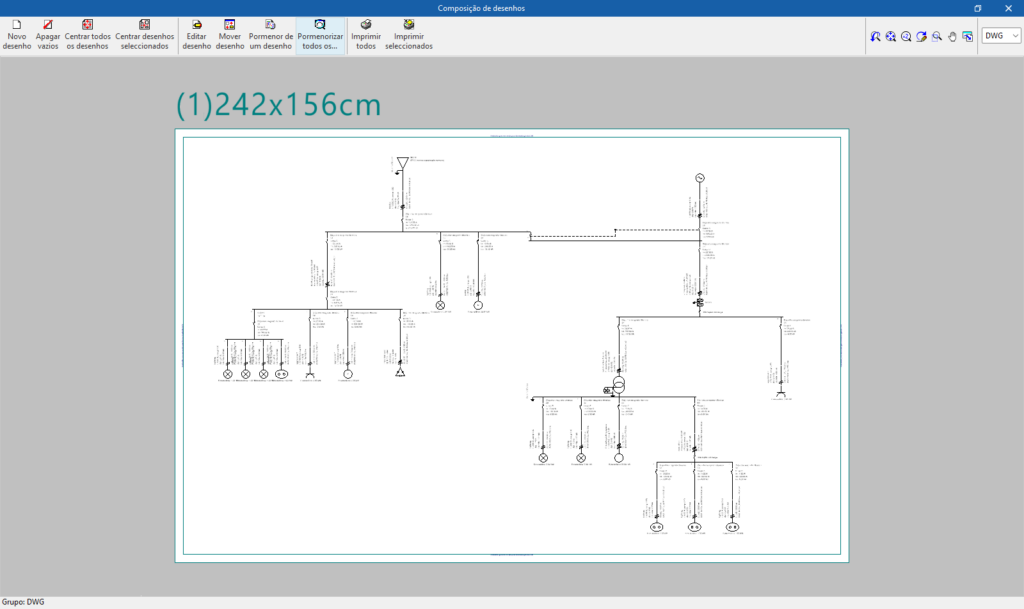

- Exportação de desenhos para os formatos DXF, DWG e PDF.
- Exportação da informação contida no CYPELEC para a plataforma BIMserver.center através de formatos IFC. Isto permite que os participantes autorizados do projeto possam visualizá-la. A informação gerada pelo CYPELEC pode ser utilizada pelos seguintes programas:
- CYPELEC Multiline
Gera automaticamente o esquema multifilar. - CYPELEC Networks
Recebe a potência total da instalação de baixa tensão e considera-a como uma carga pontual para a sua análise da rede. - Open BIM Cable Routing
É capaz de ler a informação do esquema unifilar da instalação eléctrica. - Open BIM Switchboard / Open BIM Retelec
Permitem importar a distribuição das linhas e as suas proteções atribuídas para poder realizar a distribuição de elementos de proteção no interior do quadro ou armário.
- CYPELEC Multiline
Ambiente de trabalho
A interface do programa dispõe de dois separadores na parte superior que permitem aceder a ambientes de trabalho que representam a instalação de forma diferenciada: "Unifilar" e "Árvore". Qualquer um destes ambientes de trabalho pode ser utilizado para definir a instalação eléctrica de baixa tensão, já que a informação introduzida é partilhada entre ambos os separadores.

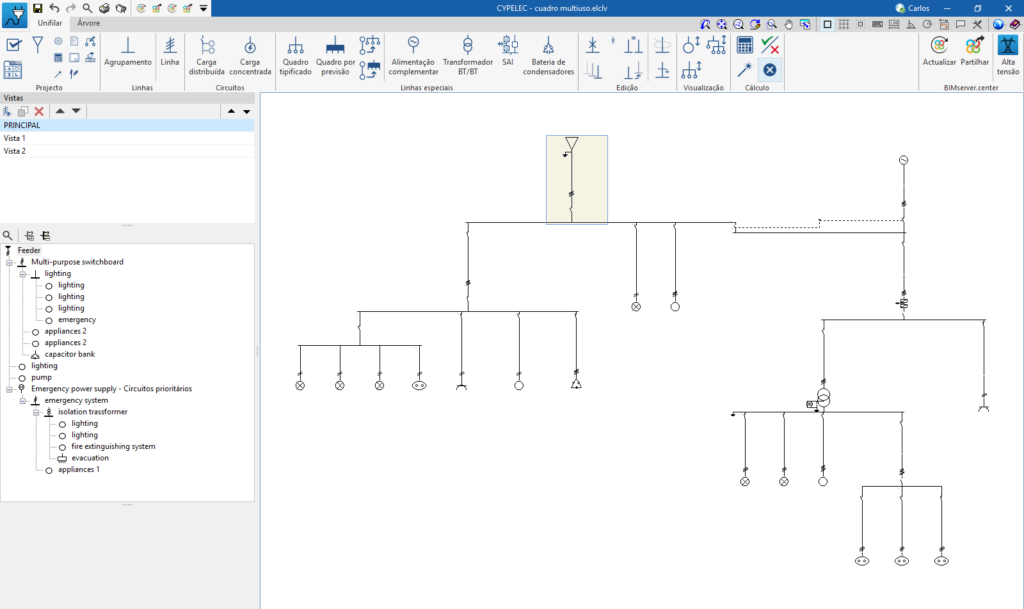

Separador "Unifilar"
O separador ativado por defeito ao começar é o separador "Unifilar". Este apresenta um ambiente de trabalho que permite realizar a conceção e cálculo da instalação elétrica de baixa tensão através da visualização e edição direta do seu esquema unifilar.
Este separador apresenta o seguinte:
- Uma barra de ferramentas superior na qual se encontram as ferramentas para gerir as condições gerais, a alimentação e outras opções do projeto, tais como as opções para introduzir e editar linhas e circuitos, quadros e linhas especiais, para utilizar as ferramentas de edição e visualização, e para realizar o cálculo, verificação e o dimensionamento da instalação.
- A área de visualização do esquema unifilar, no lado direito do ecrã, onde as linhas e os componentes da instalação eléctrica podem ser selecionados, visualizados e editados.
- Na lateral do lado esquerdo, o painel de gestão de vistas da instalação e, para cada uma delas, uma estrutura em árvore das linhas e dos circuitos que compõem a instalação eléctrica, que pode ser dobrada ou desdobrada.
Além disso, ao fazer duplo clique numa linha no esquema em árvore, é possível aceder ao seu painel de edição.

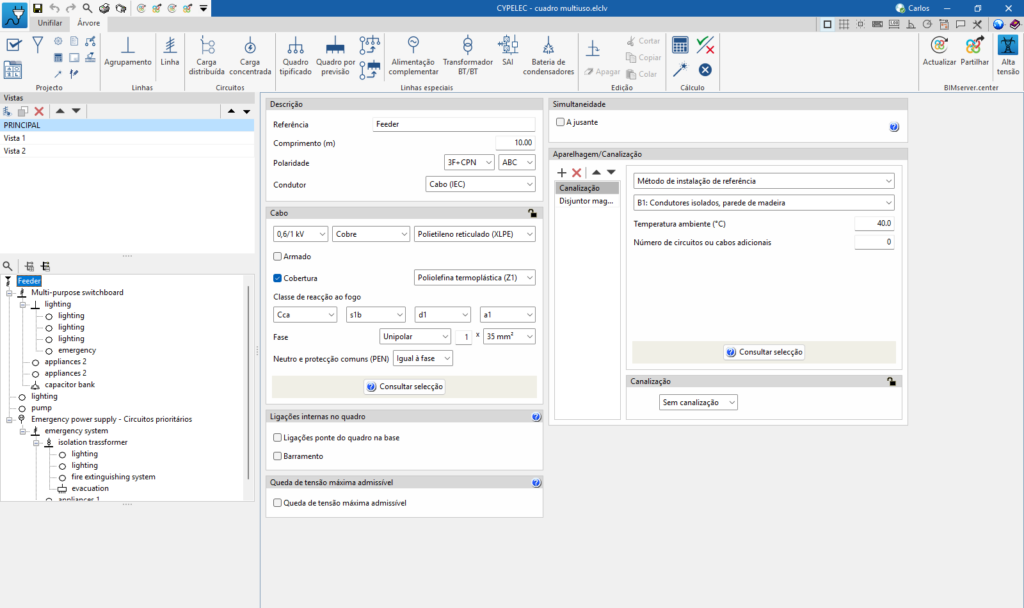

Separador "Árvore"
Por outro lado, o separador "Árvore" apresenta um ambiente de trabalho que permite realizar a conceção e cálculo da instalação eléctrica de baixa tensão, acedendo diretamente aos painéis de definição das suas linhas e componentes a partir do esquema de navegação em árvore do projeto.
Este separador apresenta o seguinte:
- Uma barra de ferramentas superior na qual se encontram as ferramentas para gerir as condições gerais, a alimentação e outras opções do projeto, tais como as opções para introduzir e editar linhas e circuitos, quadros e linhas especiais, para utilizar as ferramentas de edição e visualização, e para realizar o cálculo, verificação e o dimensionamento da instalação.
- Os painéis de edição de dados das linhas e componentes da instalação elétrica, à direita do ecrã.
- Na lateral do lado esquerdo, o painel de gestão das vistas da instalação e, para cada uma delas, uma estrutura em árvores das linhas e dos circuitos que compõem a instalação eléctrica, que pode ser dobrada ou desdobrada.
Sequência de introdução e saída de dados para o cálculo de instalações elétricas em baixa tensão
O cálculo de instalações elétricas de baixa tensão pode ser realizada no programa através da seguinte sequência de introdução e saída de dados:
- Início do programa com seleção do ambiente de trabalho e da regulamentação.
- Criação de obra nova (a partir de "Arquivo", "Novo").
- (Opcional) Vinculação ao BIMserver.center e importação dos requisitos de projeto a partir da distribuição de cargas e circuitos lidos a partir do modelo BIM.
- Configuração das opções gerais (em "Projeto", "Condições gerais).
- Configuração da alimentação (em "Projeto", "Alimentação").
- (Opcional) Definição de tipologias de elementos (a partir de "Projeto", "Biblioteca de elementos").
- Revisão das opções de configuração, cálculo e dimensionamento (a partir de "Projeto", "Configuração"/"Opções de cálculo"/"Opções de dimensionamento").
- Definição e introdução dos elementos do esquema unifilar da instalação elétrica de baixa tensão. Isto pode ser feito de várias formas:
- (Opcional) Geração do esquema unifilar a partir dos requisitos de projeto, caso tenham sido importados do modelo BIM (opção "Gerar um esquema unifilar que satisfaça os requisitos de projeto" no lado esquerdo).
- Definição e introdução e/ou revisão dos elementos do esquema de forma manual:
- Definição e introdução da hierarquia de agrupamentos e linhas nos níveis intermédios do esquema (opções do grupo "Linhas").
- Definição e introdução dos circuitos nos níveis finais do esquema (opções do grupo "Circuitos").

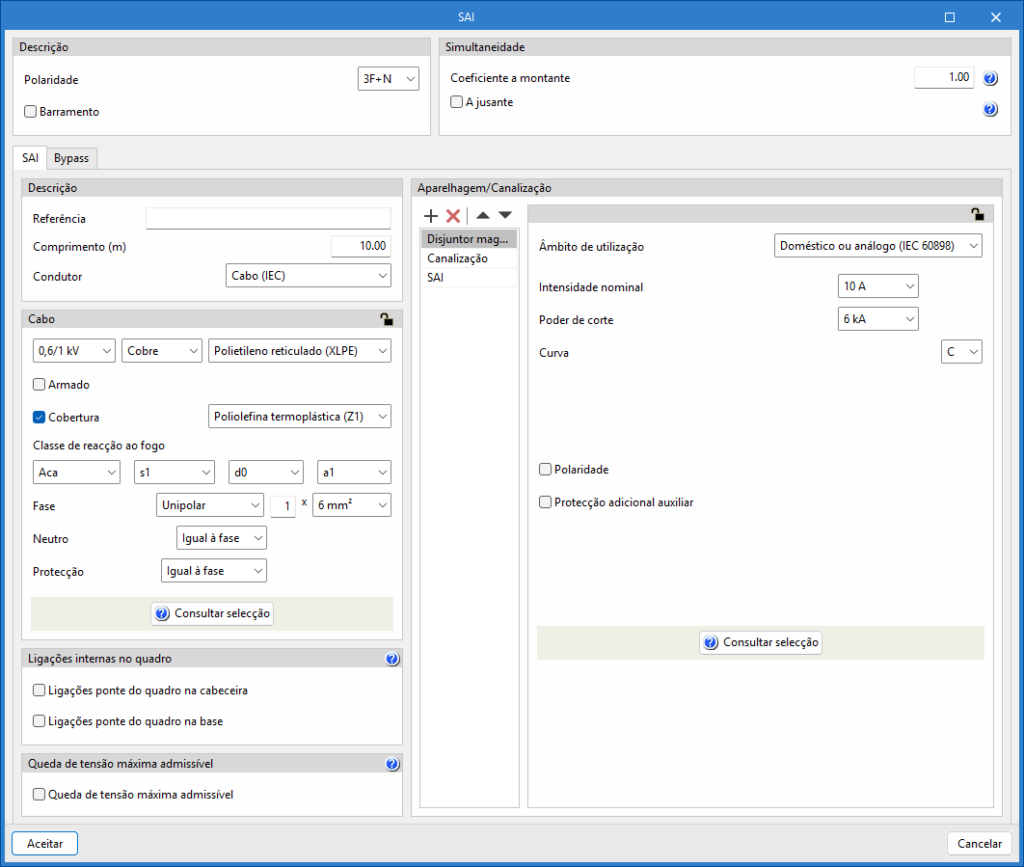

- (Opcional) Definição e introdução das linhas especiais do esquema (opções do grupo "Linhas especiais").
- Cálculo ou dimensionamento da instalação, consulta de resultados em ecrã e nos relatórios de resultados (opções do grupo "Cálculo").
- Obtenção de listagens e desenhos (a partir de "Arquivo", "Listagens/Desenhos").
- Exportação para o BIMserver.center (a partir de "BIMserver.center", "Partilhar").
Definição das características do projeto
No grupo "Projeto" da barra de ferramentas principal, seja dentro do separador "Unifilar" ou no separador "Árvore", podem ser definidos os seguintes dados do projeto:

Estas opções permitem configurar as características gerais do projeto, as condições de alimentação e as bibliotecas de elementos utilizados, ajustar o cálculo e o dimensionamento, assim como a apresentação da informação em ecrã e nos desenhos.
Condições gerais
A premir este botão, surge um painel através do qual se podem estabelecer as condições gerais da obra, que servirão para determinar os pontos de partida dos cálculos a efetuar pelo programa.
Sistema de ligação à terra
Permite definir o esquema de ligação à terra da instalação e os parâmetros que o caracterizam:
- Esquema de ligação à terra
- TT (neutro à terra)
- TN-S (neutro e proteção separados)
- TN-C (neutro e proteção comuns)
- TN-C-S (neutro e proteção combinados numa parte do esquema)
- IT (neutro isolado)
- IT (neutro impedante)
- Resistência de ligação à terra das massas (nos esquemas TT e IT)
- Resistência de ligação à terra do neutro (nos esquemas TT, TN-S, TN-C e TN-C-S)
Os valores da resistência de terra das massas e do neutro podem ser definidos das seguintes formas:- Definido pelo utilizador
O valor da resistência de terra é introduzido pelo utilizador. - Calculado
O assistente à direita permite selecionar um sistema de terra entre os previamente criados nas "Bibliotecas de elementos" e importar o valor da resistência de terra calculado nesse sistema.
- Definido pelo utilizador
- Resistência do neutro (nos esquemas IT)
Os valores numéricos da resistência de ligação à terra da instalação podem ser importados do modelo BIM a partir dos dados introduzidos em programas como o CYPELEC Grounding IEC e CYPELEC Grounding IEEE, e partilhados com o projeto do BIMserver.center. O programa atualiza o valor da resistência de ligação à terra das massas ou do neutro, em função do programa que tenha gerado o IFC do projeto:
- IFC gerado pelo CYPELEC Grounding IEC
Os IFC gerados a partir de programas que calculem a ligação à terra de baixa tensão como o CYPELEC Grounding IEC atualizam a resistência de ligação à terra das massas. - IFC gerado pelo CYPELEC Grounding IEEE
Os IFC gerados a partir de programas que calculem a ligação à terra de alta tensão como o CYPELEC Grounding IEEE atualizam a resistência de ligação à terra do neutro.
Resistividade do terreno
Permite definir a resistividade do terreno segundo a Tabela 2 da norma EN 60909-3: 2003 "Correntes de curto-circuito em sistemas trifásicos de corrente alternada. Parte 3". Este valor é utilizado para o cálculo da impedância homopolar. É possível definir o seguinte:
- Tipo de terreno (Terreno sem especificar; Granito; Rochoso; Solo pedregoso; Seixos, areia seca; Solo calcário, areia húmida; Terra agrícola; Argila, barro; Terreno pantanoso.
- Resistividade do terreno (Ω⋅m)
Frequência da rede
Este valor varia dependendo do país no qual se realiza a instalação. O parâmetro introduzido modifica a reatância das linhas. Permite escolher entre as seguintes frequências:
- 50 hertz
- 60 hertz

O esquema TN-C-S, tem a particularidade de combinar os esquemas TN-C e TN-S na mesma instalação. O programa realiza as verificações especiais que esta combinação implica (proibição da utilização de um esquema TN-C a jusante do esquema TN-S, situação do dispositivo de corrente diferencial residual a jusante da ligação do condutor de proteção ao condutor CPN).
Alimentação
Tipo de alimentação
Através deste diálogo, o programa permite definir o tipo de alimentação principal da instalação. São disponibilizadas as seguintes opções:
- Rede de baixa tensão
Permite definir uma rede de baixa tensão como alimentação principal. Deve ser estabelecida a tensão nominal com a qual se vai trabalhar, assim como as intensidades de curto-circuito trifásica e monofásica, a partir das quais serão determinadas as impedâncias de curto-circuito da instalação. São atribuídos valores orientativos por defeito, que normalmente são fornecidos pela empresa de distribuição, mas que podem ser ajustados. Estes valores são:- Tensão nominal (Fase-Neutro / Fase-Fase) (V)
- Intensidade de curto-circuito trifásica (kA)
- Intensidade de curto-circuito monofásica (kA)

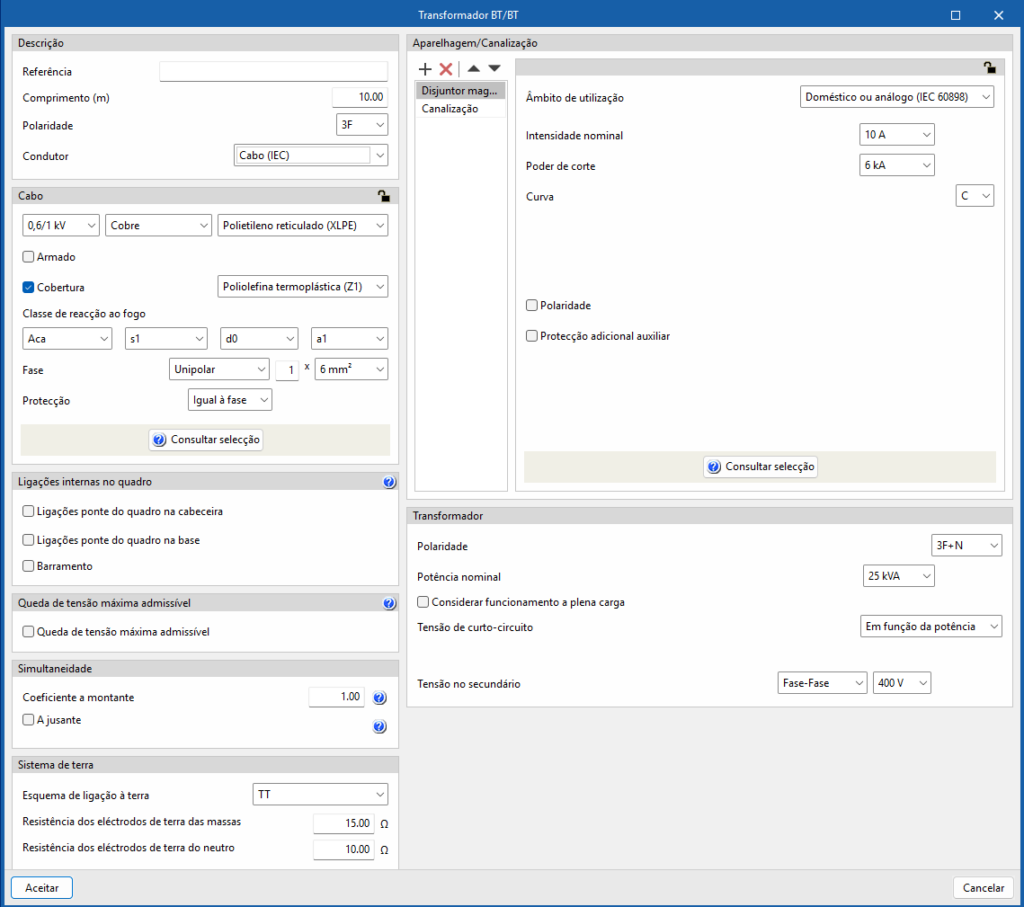

- Centro de transformação
Permite definir um posto de transformação como alimentação principal. Podem ser indicados os seguintes dados:- Tensão nominal da rede (kV)
- Potência de curto-circuito (MVA)
- Número de transformadores em paralelo / de reserva
- Potência nominal do transformador (kVA)
- Considerar funcionamento a plena carga (opcional)
Com esta opção, a intensidade de cálculo da linha do transformador é obtida a partir da sua potência nominal, em vez de se tomar a potência das cargas que alimenta. - Tensão de curto-circuito e perdas do transformador (Em função da potência / Definido pelo utilizador)
- Tensão no secundário (Fase-Neutro / Fase-Fase) (V)
- Grupo electrogéneo isolado
Permite definir um grupo electrogéneo isolado como alimentação principal. Podem ser indicados os seguintes dados:- Tipo:
- Definido pelo utilizador
- Potência nominal (kVA)
- Factor de potência
- Reatância subtransitória X''d (pu)
- Grupo electrogéneo de fabricante
- Definido pelo utilizador
- Considerar funcionamento a plena carga (opcional)
- Tensão nominal (Fase-Neutro / Fase-Fase) (V)
- Tipo:
- Alimentação externa
Com esta opção é possível definir qualquer tipo de alimentação principal de forma genérica. É possível indicar os seguintes dados:- Potência pico do inversor (VA)
- Factor de potência
- Percentagem de tensão de curto-circuito (%)
Bibliotecas de elementos
Permite consultar e editar as bibliotecas dos seguintes elementos da instalação:
- Quadros tipificados

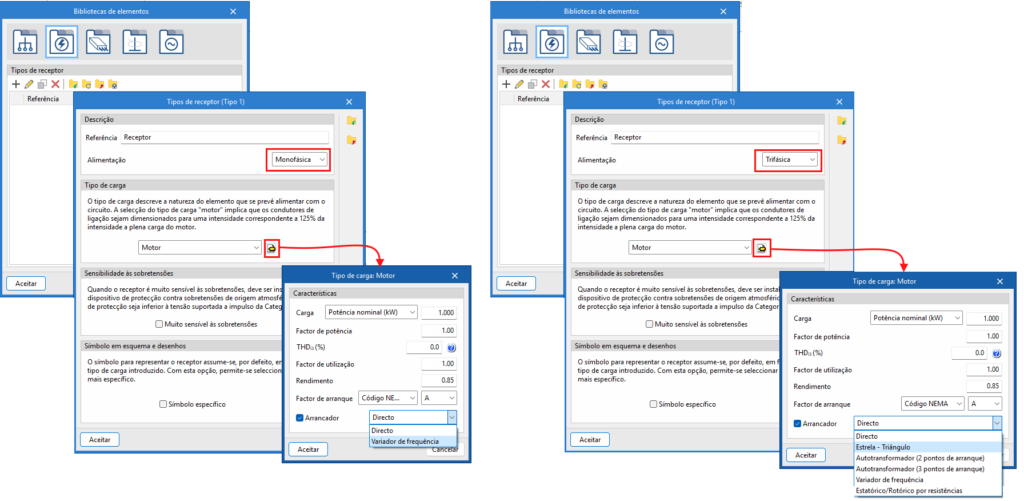

- Tipos de receptor

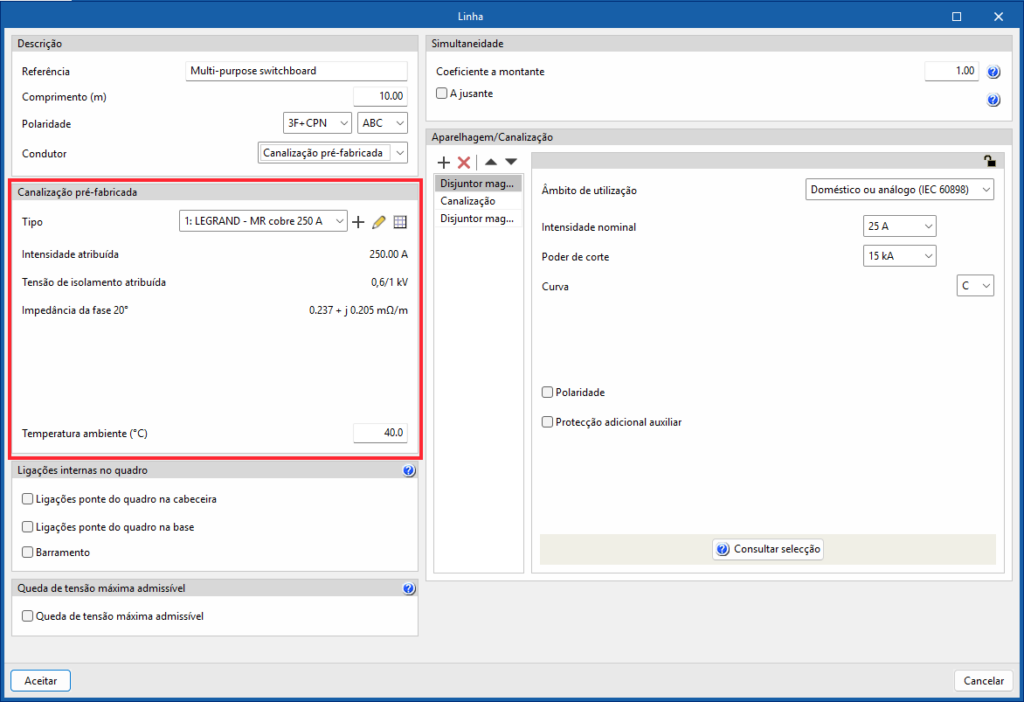

- Canalizações pré-fabricadas
- Grupos de linhas
- Grupos electrogéneos de fabricantes
- Sistemas de tomada de terra
É possível importar e exportar cada um dos tipos de elementos para ficheiros em disco com uma única ação. Depois de selecionar os elementos a importar, estes serão adicionados à biblioteca e colocados a seguir aos existentes ou, se forem iguais, serão substituídos.
Catálogos de fabricante
Permite gerir os catálogos de fabricantes disponíveis no projeto, efetuar a sua descarga e atualização.
Configuração
Cálculo de intensidades
Permite selecionar entre a realização de um cálculo de intensidades equilibrado ou por fases:
- Equilibrado
Neste modo, assume-se que as três fases monofásicas que pendem de uma linha trifásica estão equilibradas. Esta forma de proceder pode ser mais conveniente para efeitos de conceção, mas é apenas uma mera aproximação, uma vez que o equilíbrio total é muito difícil de se conseguir. - Por fases
Este modo oferece a possibilidade de conceber uma instalação com uma distribuição por fases desiquilibrada. O programa permite selecionar a nomenclatura das fases das que constam num sistema elétrico trifásico de varias formas:- R S T / A B C / L1 L2 L3 / U V W / X Y Z / R Y B / R G B
No caso de ter selecionado "Por fases", em linhas polifásicas, deverá escolher o esquema de ligação das fases em cada linha.
Desta forma, a análise é mais precisa, uma vez que se calcula o valor da intensidade em cada condutor de fase e no neutro, assim como o nível de desequilíbrio entre fases em qualquer ponto da instalação, caso exista. Serão tidas em conta as intensidades que circulam por cada uma das fases e pelo neutro para compensar o desequilíbrio entre as mesmas, estas intensidades serão consideradas ao dimensionar corretamente a secção de cada condutor (incluindo o neutro) e serão calculadas tanto as quedas de tensão simples (fase-neutro) como as quedas de tensão composta (fase-fase).
Linhas bifásicas
Permite ativar a possibilidade de definir linhas bifásicas na instalação. Embora o sistema de distribuição bifásico esteja em desuso, pode ser útil em projetos de renovação ou reabilitação.
- Permitir linhas bifásicas (opcional)
Desta forma, garante-se que, tanto na linha de alimentação como nas linhas intermédias, se ativa a distribuição trifilar (2F + N o 2F + CPN), e que nos circuitos finais com carga se ative a alimentação bifilar (2F o 2F+CPN), além de permitir a definição de receptores elétricos bifásicos. Se o cálculo for realizado “Por fases”, o programa permitirá também a seleção bifásica em RS, ST o TR.
Bibliotecas de elementos
Permite personalizar os valores permitidos dos seguintes elementos, de modo a permitir a sua definição no modelo ou a sua utilização para dimensionamento. A seleção dos parâmetros nos painéis de edição de linhas é condicionada pela edição das bibliotecas de elementos, pelo que os elementos não selecionados permanecerão ocultos na edição de linhas:

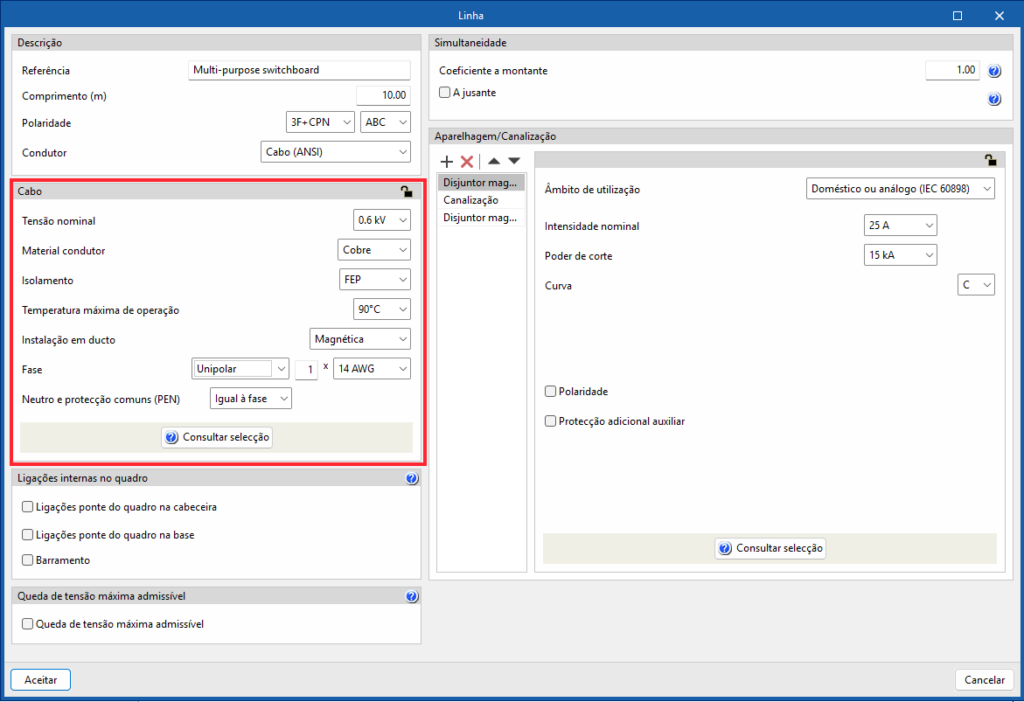

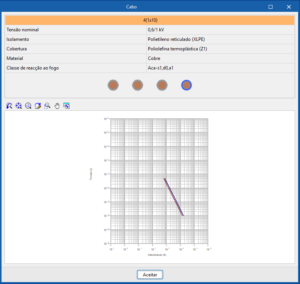

- Cabos
- Norma (IEC / ANSI)
- Secções
É possível utilizar cabos normalizados IEC em mm2, ou cabos normalizados ANSI no calibre americano AWG (American Wire Gauge).
- Fusíveis
- Intensidade nominal
- Poder de corte
- Magnetotérmicos
- Separador "Doméstico"
- Intensidade nominal
- Poder de corte
- Separador "Industrial"
- Intensidade nominal
- Separador "Doméstico"
- Diferenciais
- Intensidade nominal
- Sensibilidade
- Guarda-motores
- Intensidade nominal
- Poder de corte
Opções de cálculo
Capacidade de fuga (por cabo)
Nesta secção introduz-se o valor da capacidade de fuga em relação à terra de um cabo (μF/km). Este valor é utilizado para para estimar as correntes de fuga na verificação da sensibilidade dos interruptores diferenciais instalados como proteção contra contactos indiretos.
Seletividade
Para realizar a verificação de seletividade, o programa permite a definição dos seguintes parâmetros:
- Factor de seletividade entre magnetotérmicos
- Tempo de atraso entre magnetotérmicos (ms)
A atuação seletiva entre os dispositivos de proteção contra sobreintensidades é verificada através da análise das suas respetivas curvas de disparo (seletividade por curvas). Os tempos de disparo e as intensidades para as quais se produz a desconexão dos dispositivos ligados em série devem ter entre si, segundo o tipo de dispositivo, o intervalo de segurança correspondente.
Usar o poder de corte das proteções anteriores
A secção 434.5.1. da norma IEC 60364-4-43 permite um poder de corte inferior do dispositivo de proteção da zona de carga se estiver instalado outro dispositivo de proteção anterior com o poder de corte necessário na parte da alimentação.
Para ter isto em conta, é possível marcar as seguintes opções:
- Usar o poder de corte das proteções anteriores (opcional)
- Dos fusíveis (opcional)
- Dos disjuntores magnetotérmicos (opcional)
Neste caso, as caraterísticas dos dois dispositivos devem ser coordenadas (por exemplo, aplicando técnicas de rastreio) de modo a que a energia que pode passar através destes dois dispositivos dispositivos não exceda a energia que pode ser suportada sem danos pelo dispositivo na zona de carga e pelos condutores protegidos pelos dispositivos.

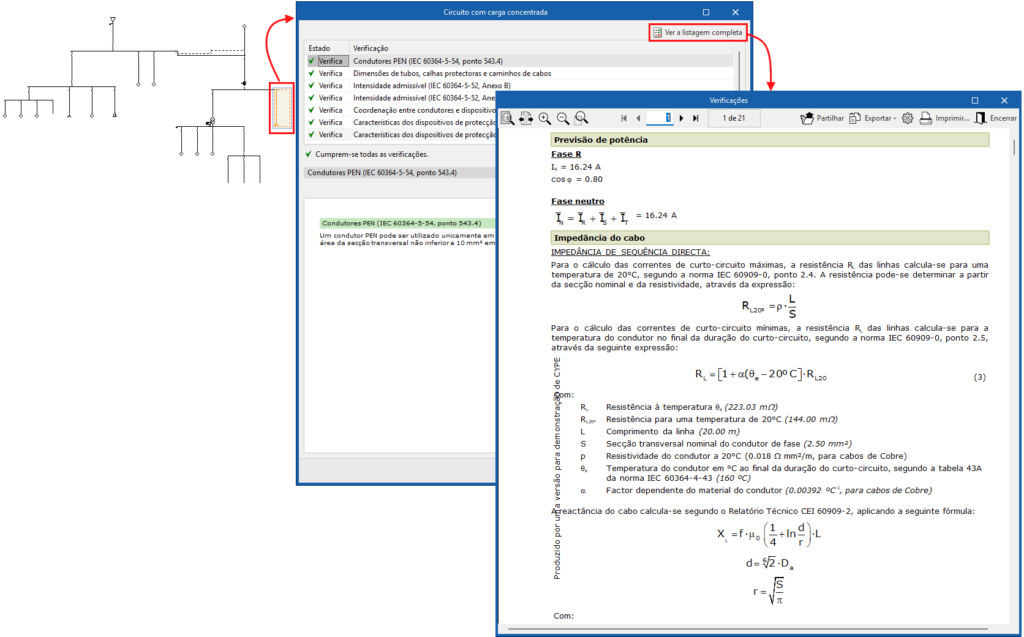

A listagem de verificação incluirá um comentário respeitante a esta situação caso a esta opção tenha sido utilizada.
Opções de dimensionamento
Secções de cabos
Permite configurar os critérios a ter em conta no processo de dimensionamento automático efetuado pelo programa para as secções dos cabos. É possível:
- Estabelecer secções mínimas segundo a natureza dos circuitos (opcional)
- Iluminação
- Emergência
- Tomadas de utilização geral
- Motor
- Genérica
- Cumprir com a intensidade nominal/regulada da proteção (opcional)
Permite aumentar a secção do cabo para cumprir com a intensidade nominal ou intensidade regulada da proteção (verificação IB≤In≤Iz), especificando o número máximo de incrementos de secção que pretende que o programa realize automaticamente:- Número máximo de incrementos de secção
- Dimensionar a queda de tensão máxima admissível (opcional)
Dimensiona a queda de tensão máxima admissível, especificando o número máximo de incrementos de secção que se pretende que o programa realize automaticamente. Este critério contempla a limitação da "Queda de tensão máxima admissível" imposta pelo utilizador no painel de edição dos agrupamentos, linhas e circuitos:- Número máximo de incrementos de secção
- Dimensionar o cabo de proteção (opcional)
Dispositivos de proteção
Permite configurar os critérios a considerar no processo de dimensionamento automático realizado pelo programa dos dispositivos de proteção da instalação. Podem ser ativadas as seguintes opções:
- Contra sobrecargas (opcional)
Dimensiona os dispositivos de proteção contra sobrecargas, com a possibilidade de ajustar a intensidade nominal da proteção à intensidade máxima admissível do cabo:- Ajustar à intensidade máxima admissível do cabo (opcional)
- Contra curto-circuitos, com poder de corte último (opcional)
Dimensiona os dispositivos de proteção contra curto-circuitos com poder de corte último. - Contra curto-circuitos, com poder de corte de serviço (opcional)
Dimensiona os dispositivos de proteção contra curto-circuitos com poder de corte de serviço. - Contra contactos indiretos (opcional)
Dimensiona o calibre dos dispositivos de proteção contra contactos indiretos.

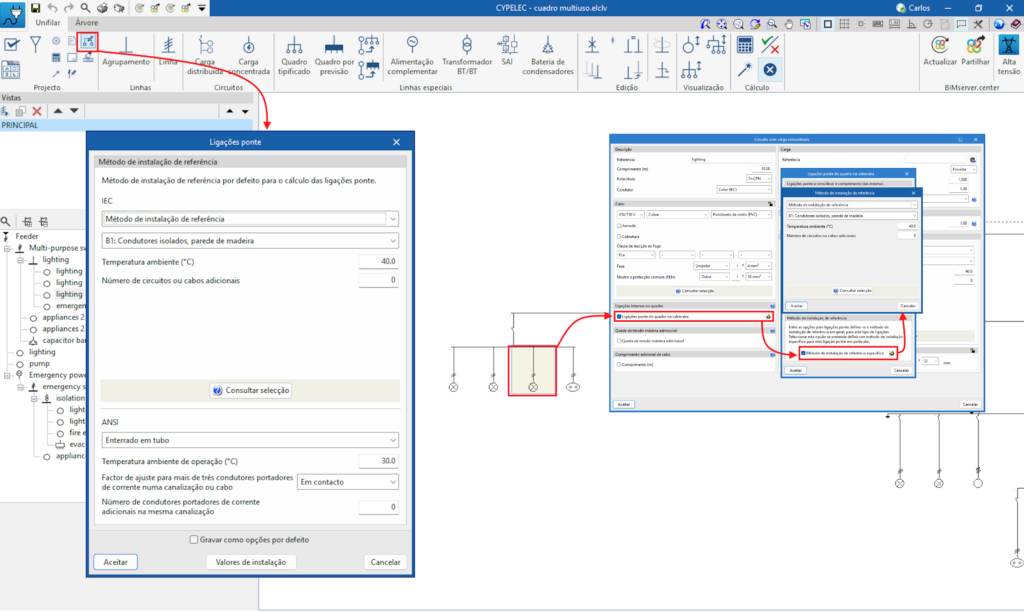

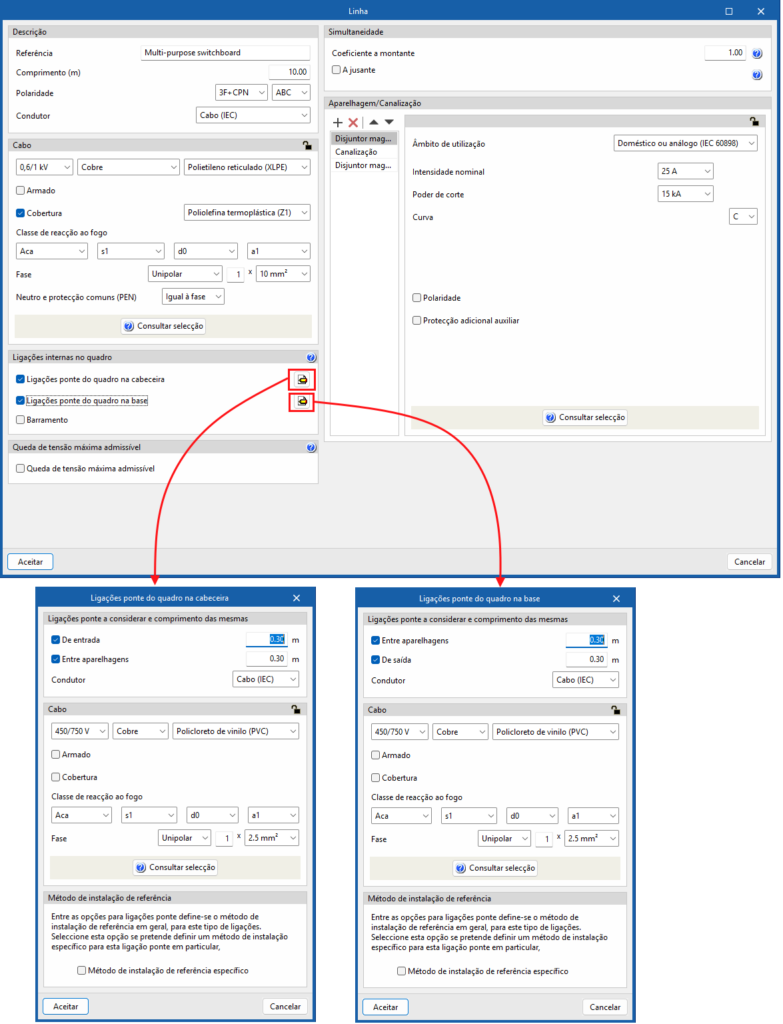

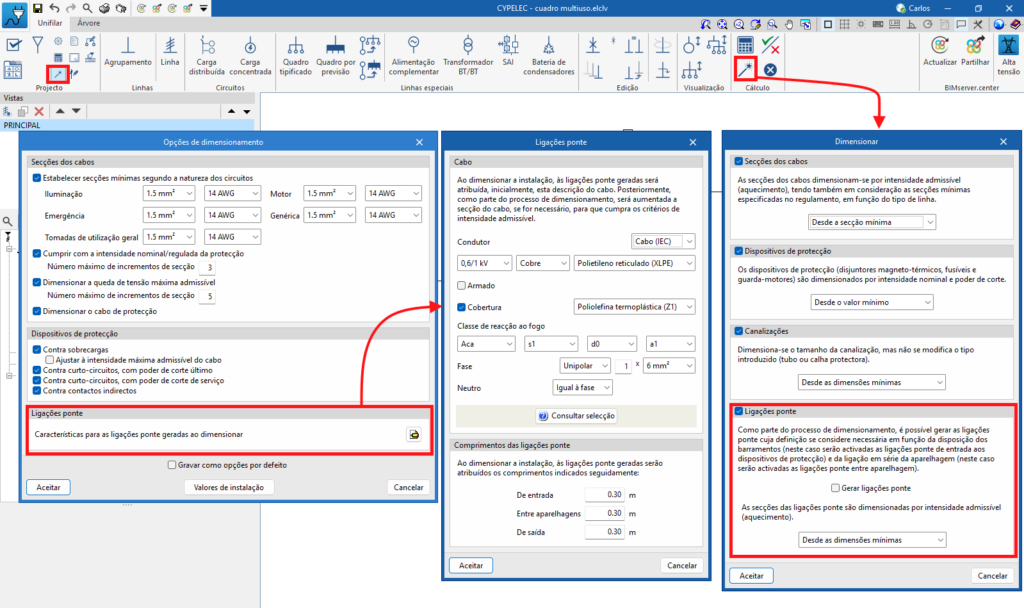

Ligações ponte
Permite definir as características das ligações ponte geradas ao dimensionar a instalação.
- Características para as ligações ponte geradas ao dimensionar
- Cabo
Ao dimensionar a instalação, às ligações ponte geradas ser-lhes-á atribuída a descrição do cabo selecionada nesta secção. Posteriormente, como parte do processo de dimensionamento, a secção do cabo será aumentada, se for necessário, para que cumpra os critérios de intensidade admissível. - Comprimento das ligações ponte
Ao dimensionar a instalação, às ligações ponte geradas ser-lhes-ão atribuídos os comprimentos a seguir indicados:- De entrada
- Entre aparelhagens
- De saída
- Cabo

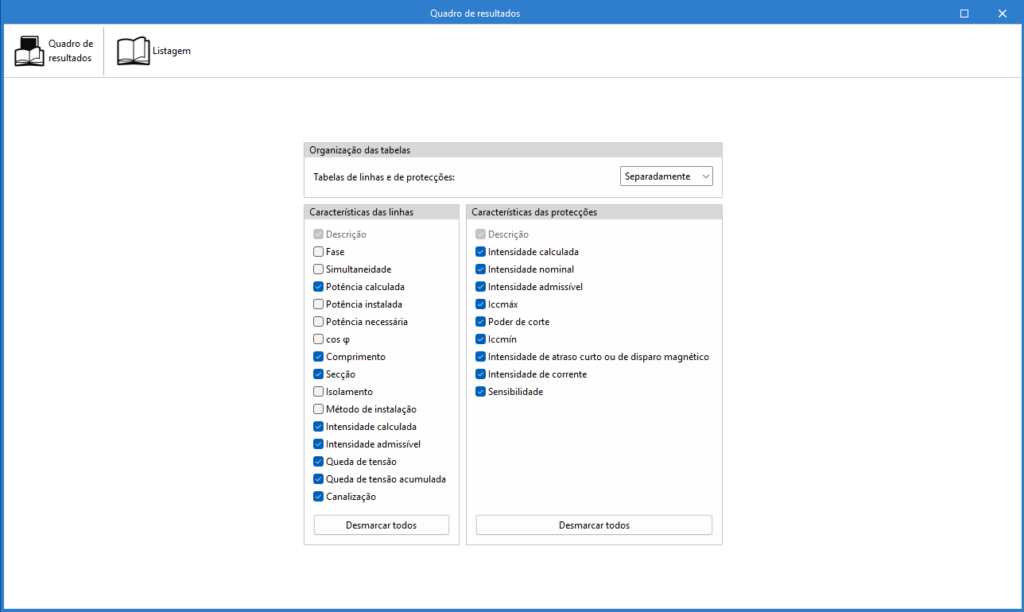

Apresentação de resultados
Permite configurar a apresentação dos resultados obtidos pelo programa no seguinte:

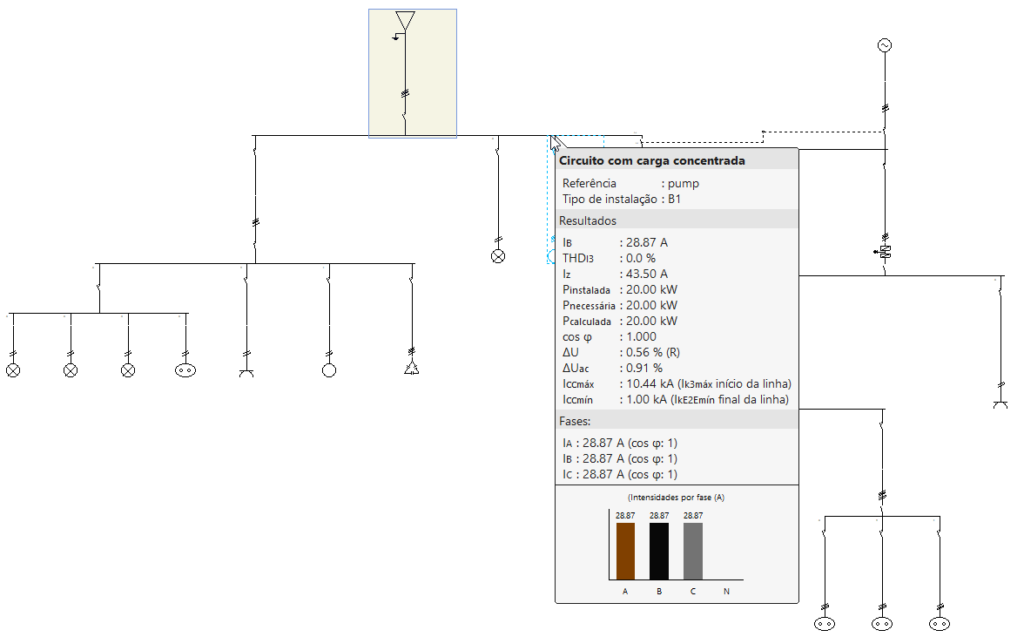

- Resultados mostrados ao passar sobre as linhas
- Impedâncias (opcional)
- A 20 ºC (opcional)
- À temperatura do condutor no final da duração de curto-circuito (opcional)
- À temperatura máxima admissível em serviço permanente para o condutor (opcional)
- Correntes de curto-cirtuito (opcional)
- Intensidades por fase (opcional)
Estas opções são úteis quando se trabalha no modo de cálculo de intensidades por fase.- Gráfico das intensidades por fase (opcional)
- Impedâncias (opcional)
- Resultados mostrados no unifilar
- Mostrar os pormenores como no desenho (opcional)
- Quadro de materiais e exportação para BC3
- Medição de materiais por quadro/quadro parcial (opcional)
Com esta opção é possível lançar a listagem do quadro de materiais não só de uma forma global para o projeto, mas também classificada por quadros gerais e quadros parciais.
- Medição de materiais por quadro/quadro parcial (opcional)
Desenhos do esquema unifilar
Permite ativar ou desativar a informação apresentada nos desenhos dos esquema unifilar para cada um dos seguintes elementos:
- Alimentação (Tensão de alimentação, Esquema de ligação à terra, Potência nominal do transformador / grupo, Tensão nominal do primário)
- Carga (Referência, Potência instalada, Potência necessária, Potência calculada, Factor de potência, THDI3)
- Aparelhagem (Descrição, Número de polos, Modelo (só em elementos selecionados por catálogo), Intensidade nominal / regulada, Intensidade de atraso curto ou de disparo magnético, Poder de corte último, Sensibilidade, Tipo de DDR, Classe da proteção diferencial)
- Linha (Topologia da instalação, Referência, Características do cabo, comprimento, Método de instalação, Canalização, Potência instalada, Potência necessária, Potência calculada, Intensidade de cálculo, Factor de potência, Intensidade admissível do cabo, queda de tensão simples, Queda de tensão acumulada, Intensidade de curto-circuito máxima, Intensidade de curto-circuito mínima, Fase à qual se liga a linha)
Além disto, é possível modificar e configurar a informação dos resultados que aparecem na parte inferior do esquema unifilar. Esta informação pode ser apresentada sob a carga elétrica ou em forma de tabla de características. Para atualizar estes valores após uma modificação dos dados de edição, será necessário clicar no botão "Calcular":
- Resultados mostrados no unifilar
- Informação mostrada abaixo do esquema unifilar
- Carga (Referência, Potência instalada, Potência necessária, Potência calculada, Factor de potência, THDI3)
- Tabela de características (Referência, Potência instalada, Potência necessária, Potência calculada, Tensão nominal, Intensidade de cálculo, Intensidade admissível do cabo, Características do cabo, Comprimento, Queda de tensão simples, Queda de tensão acumulada)
- Informação mostrada abaixo do esquema unifilar
Por último, o programa permite configurar as seguintes opções:
- Opções
- Tamanho do texto no desenho do esquema unifilar

Esquema unifilar
Permite configurar a simbologia utilizada pelo programa no esquema unifilar para os diferentes tipos de proteções, assim como a cor de representação das linhas:
- Símbolo para fusíveis
- Símbolo para disjuntores magnetotérmicos
- Símbolo para diferenciais
- Símbolo para disjuntores diferenciais combinados (opcional)
Esta opção permite representar o interruptor combinado magnetotérmico-diferencial através de um único símbolo que combina as duas funcionalidades, em vez de o representar com dois símbolos separados. - Apresentação de esquemas
Permite eleger a cor das linhas em função do cabo utilizado. Desta forma é possível distinguir, na mesma instalação eléctrica, as linhas com cabos em mm2 o AWG:- Linha com cabo IEC
- Linha com cabo ANSI
Ligações ponte

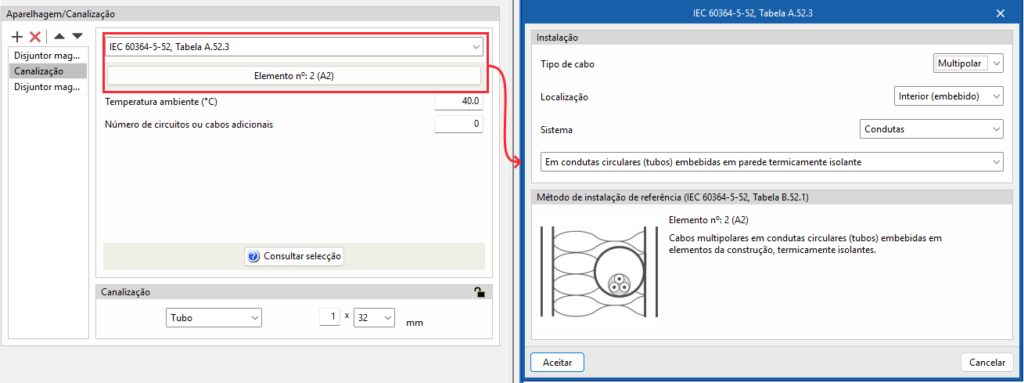

Método de instalação de referência
Nesta secção define-se o método de instalação de referência por defeito para o cálculo das ligações ponte, especificando a suas características tanto para cabos IEC como para cabos ANSI.
- IEC:
- Método de instalação de referência / IEC 60364-5-52, Tabela A.52.3
- Temperatura ambiente
- Número de circuitos o cabos adicionais
- ANSI:
- Método de instalação de referência
- Temperatura ambiente de operação
- Factor de ajuste para mais de três condutores portadores de corrente numa canalização ou cabo
- Número de condutores portadores de corrente adicionais na mesma canalização
Linhas/circuitos predefinidos na barra de ferramentas
Esta opção disponibiliza várias tabelas nas quais se podem definir e configurar linhas ou circuitos com características predeterminadas, indicando um ícone e uma referência para cada uma delas.
Estas linhas ou circuitos predefinidos aparecerão como novas opções na barra de ferramentas superior da interface do programa. Assim, dependendo da configuração do utilizador, aparecerão mais ou menos botões com os seus ícones correspondentes na barra de ferramentas.
O objetivo desta funcionalidade é agilizar a introdução de dados da instalação, permitindo gerar um acesso rápido às linhas ou circuitos mais utilizados.
É possível definir linhas ou circuitos predefinidos para os seguintes tipos de elementos:
- Agrupamentos
- Linhas
- Circuitos com carga concentrada
Introdução e agrupamento de linhas
No grupo "Linhas" da barra de ferramentas principal, quer seja no separador "Unifilar" ou no separador "Árvore", podem ser definidos e introduzidos os seguintes elementos:

O programa oferece uma grande versatilidade na elaboração dos esquemas da instalação elétrica, em termos de número de elementos, possibilidade de adicionar níveis e tipos de carga. Os agrupamentos e linhas dispõem-se a partir da alimentação em múltiplos níveis e recolhem a jusante os circuitos de carga distribuída ou concentrada:
- Agrupamento (1)
- Linha (2)
Agrupamento
Permite definir e introduzir um agrupamento de diferentes cargas através de um ou mais elementos de proteção, mas sem canalização. Não exige a definição de um valor de comprimento. Premindo sobre a opção, abre-se a janela "Agrupamento", que apresenta as seguintes opções de configuração:

- Descrição
- Referência
- Polaridade
- Ligações internas no quadro
- Ligações ponte (opcional)
Ativando esta opção, o programa permite introduzir e considerar ligações ponte no agrupamento. Abre a janela "Ligações ponte", com as seguintes opções:- Ligações ponte a considerar e comprimento das mesmas
- De entrada (opcional)
- Entre aparelhagens (opcional)
- De saída (opcional)
- Condutor
- Cabo
- Método de instalação de referência
- Método de instalação de referência específico (opcional)
- Ligações ponte a considerar e comprimento das mesmas
- Ligações ponte (opcional)
- Queda de tensão máxima admissível
- Queda de tensão máxima admissível (opcional)
Com esta opção é possível definir o valor máximo admissível de queda de tensão. O programa realizará a verificação e dimensionamento da linha segundo o valor introduzido.
- Queda de tensão máxima admissível (opcional)
- Simultaneidade
Estas opções permitem definir a simultaneidade das linhas. - Aparelhagem
Permite introduzir a aparelhagem do agrupamento. Podem ser dos seguintes tipos:- Disjuntor magnetotérmico
- Fusível
- Diferencial
- Limitador de sobretensões transitórias
- Seccionador
- Contactor
- Analisador de redes
Linha
Permite definir e introduzir uma linha no modelo. Clicando na opção, abre-se a janela "Linha", que apresenta as seguintes opções de configuração:

- Descrição
- Referência
- Comprimento (m)
- Polaridade
- Condutor
- Cabo (IEC)
- Canalização pré-fabricada
- Cabo (ANSI)

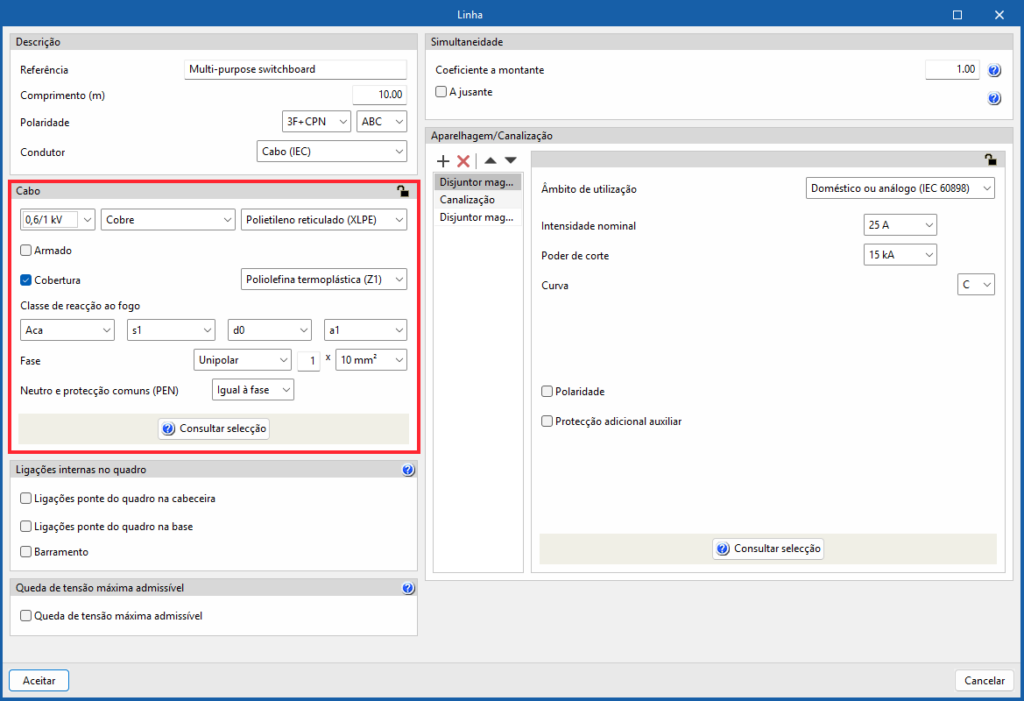

- Cabo
- Ligações internas no quadro
- Ligações ponte do quadro na cabeceira (opcional)
Ativando esta opção, o programa permite introduzir e considerar ligações ponte na cabeça da linha. Abre a janela "Ligações ponte do quadro na cabeceira", com as seguintes opções:- Ligações ponte a considerar e comprimento das mesmas
- De entrada (opcional)
- Entre aparelhagens (opcional)
- Condutor
- Cable
- Método de instalação de referência
- Método de instalação de referência específico (opcional)
- Ligações ponte a considerar e comprimento das mesmas
- Ligações ponte do quadro na base (opcional)
Ativando esta opção, o programa permite introduzir e considerar ligações ponte na base da linha. Abre a janela "Ligações ponte do quadro na base", com as seguintes opções:- Ligações ponte a considerar e comprimento das mesmas
- Entre aparelhagens (opcional)
- De saída (opcional)
- Condutor
- Cabo
- Método de instalação de referência
- Método de instalação de referência específico (opcional)
- Ligações ponte a considerar e comprimento das mesmas

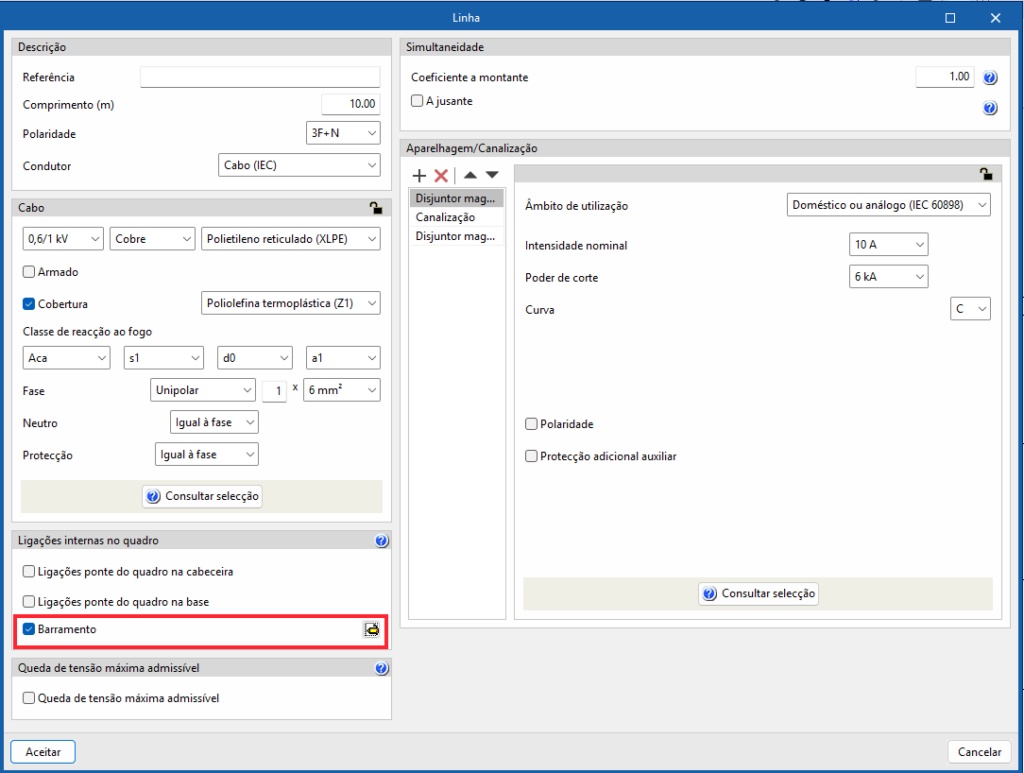

- Barramento
Ativando esta opção, o programa permite introduzir e considerar barramentos na linha.
- Ligações ponte do quadro na cabeceira (opcional)
- Queda de tensão máxima admissível
- Queda de tensão máxima admissível (opcional)
Com esta opção é possível fixar um valor de queda de tensão máxima admissível. O programa realizará a verificação e dimensionamento da linha segundo o valor introduzido.
- Queda de tensão máxima admissível (opcional)

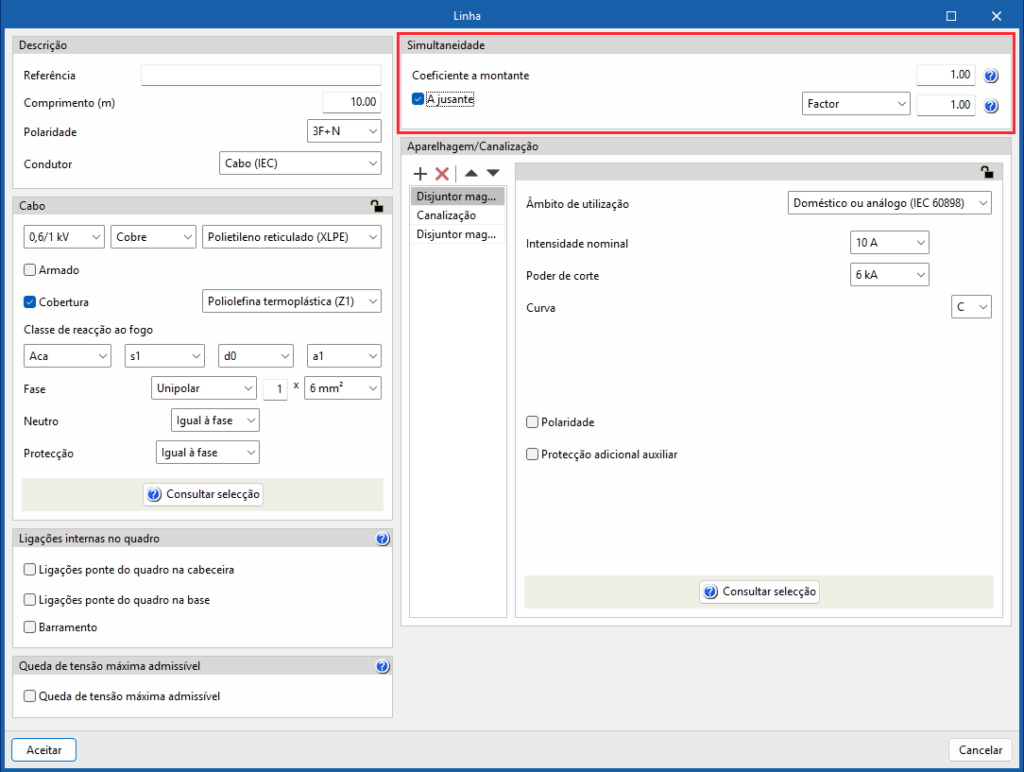

- Simultaneidade
Estas opções permitem definir a simultaneidade das linhas. - Aparelhagem/Canalização

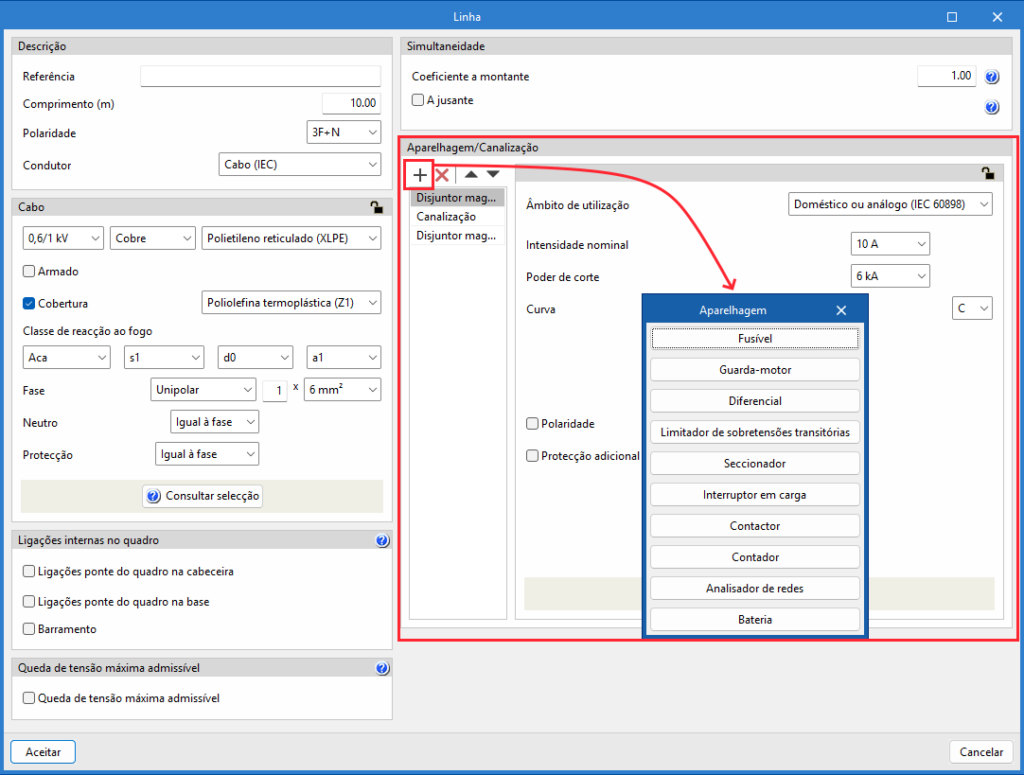

Permite introduzir a aparelhagem e definir a canalização da linha. Podem ser dos seguintes tipos:- Disjuntor magnetotérmico
- Fusível
- Guarda-motor
- Diferencial
- Limitador de sobretensões transitórias
- Seccionador
- Interruptor em carga
- Contactor
- Contador
- Analisador de redes
- Bateria
Introdução de circuitos
No grupo "Circuitos" da barra de ferramentas principal, quer no separador "Unifilar" quer no separador "Árvore", podem ser definidos e introduzidos os seguintes elementos:

Os circuitos, tanto os de carga distribuída como os de carga concentrada, podem ser livremente dispostos no esquema unifilar em múltiplos níveis:
- Circuitos de carga distribuída (1)
- Circuitos de carga concentrada (2)
Circuito com carga distribuída
A opção "Carga distribuída" permite definir e introduzir um circuito de carga distribuída. Estes circuitos permitem detalhar a distribuição da carga. Ao premir sobre esta opção, é aberta a janela "Circuito com carga distribuída", que apresenta as seguintes opções de configuração:

- Descrição
- Referência
- Comprimento (m)
- Polaridade
- Condutor
- Cabo (IEC)
- Canalização pré-fabricada
- Cabo (ANSI)
- Cabo
- Ligações internas no quadro
- Ligações ponte do quadro na cabeceira (opcional)
Ativando esta opção, o programa permite introduzir e considerar ligações ponte na cabeça da linha. Abre a janela "Ligações ponte do quadro na cabeceira", com as seguintes opções:- Ligações ponte a considerar e comprimento das mesmas
- De entrada (opcional)
- Entre aparelhagens (opcional)
- Condutor
- Cabo
- Método de instalação de referência
- Método de instalação de referência específico (opcional)
- Ligações ponte a considerar e comprimento das mesmas
- Ligações ponte do quadro na cabeceira (opcional)
- Simultaneidade
Estas opções permitem definir a simultaneidade das linhas. - Queda de tensão máxima admissível
- Queda de tensão máxima admissível (opcional)
Com esta opção é possível fixar um valor de queda de tensão máxima admissível. O programa realizará a verificação e o dimensionamento da linha de acordo com o valor introduzido.
- Queda de tensão máxima admissível (opcional)
- Comprimento adicional do cabo
Com esta opção é possível introduzir um valor que complementa o comprimento do circuito para efeitos de medição total do cabo. Neste comprimento pode-se considerar, por exemplo, a ligação entre caixas de derivação e interruptores para completar os pontos de luz, ou as derivações que possa ter o circuito na sua instalação e que não foram tidas em conta para o dimensionamento do cabo, mas que são tidas em conta para a sua medição total:- Comprimento (m) (opcional)
Por ejemplo, podría darse el caso de una instalación de grandes dimensiones (como puede ser una nave industrial o un hospital) en la que se vaya a realizar un reparto de la iluminación por sectores y en la que resulte más cómodo introducir un bloque de carga distribuida para copiarlo varias veces y, a continuación, realizar pequeñas modificaciones en cada uno de ellos.

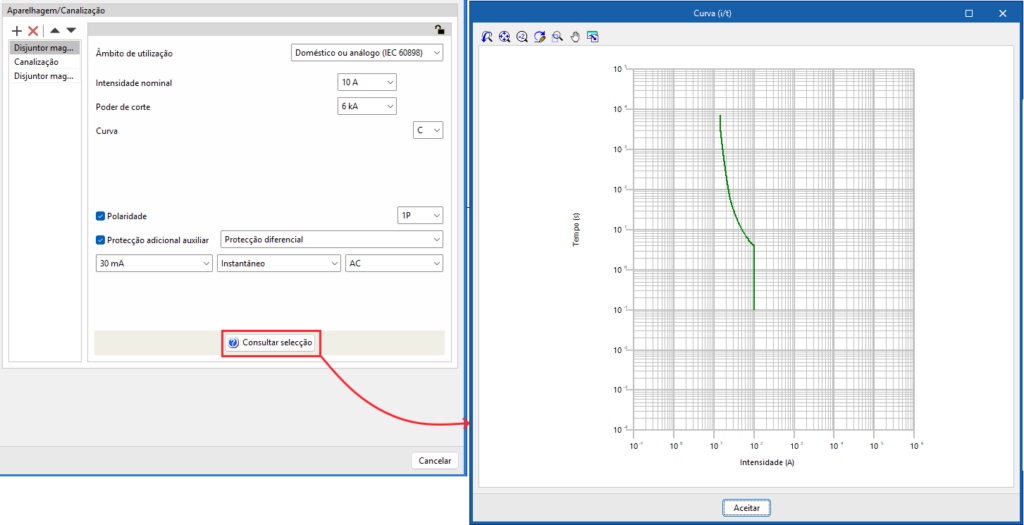

- Aparelhagem/Canalização
Permite introduzir aparelhagem e definir a canalização da linha. Pode ser dos seguintes tipos:- Disjuntor magneto-térmico
- Fusível
- Guarda-motor
- Diferencial
- Limitador de sobretensões transitórias
- Seccionador
- Interruptor em carga
- Contactor
- Contador eléctrico principal (VE)
- Contador secundário (VE)
- Analizador de redes

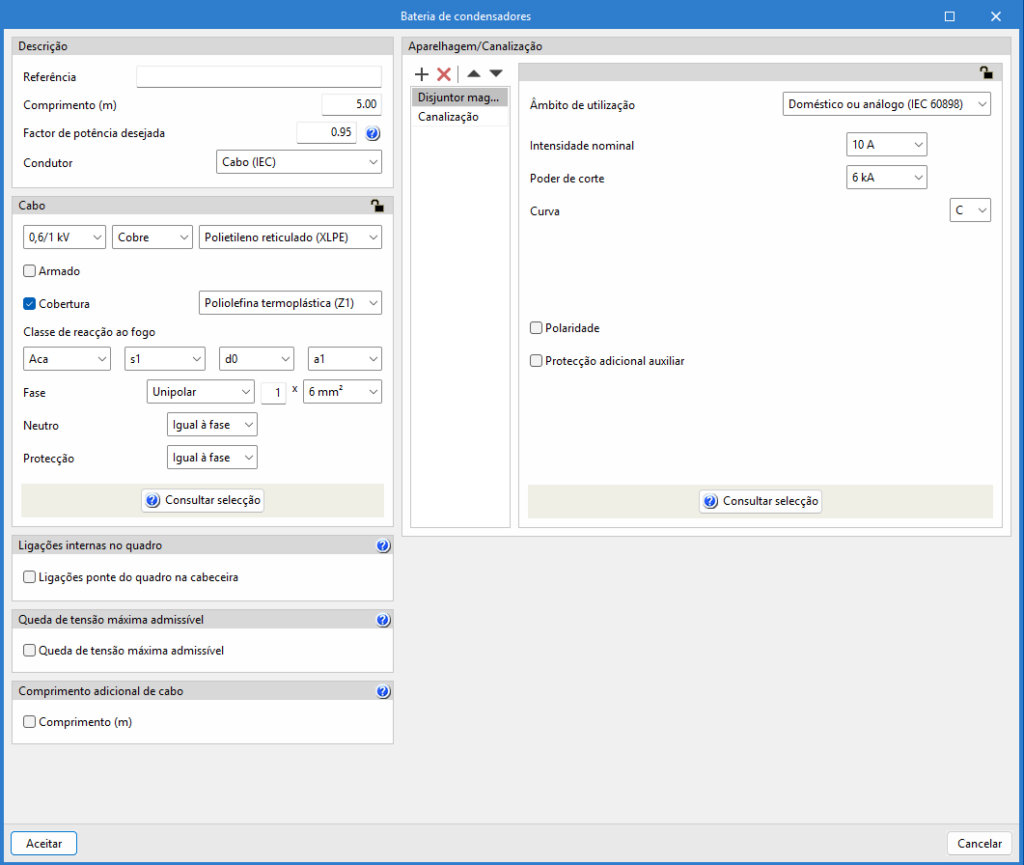

- Condensador
- Bateria
- Cargas e derivações
Através desta tabela é possível introduzir cargas, caixas de derivação e nós de transição que modelem a geometria da distribuição de cargas. Podem ser definidos diferentes métodos de instalação de referência para cada uma das secções que compõem a canalização de um circuito com carga distribuída:- Carga
- Descrição
- Referência
- Tipo de receptor (carga)
- Coeficiente de simultaneidade a montante
- Derivação (opcional)
- Comprimento (m)
- Método de instalação de referência (opcional)
- Descrição
- Caixa de derivação
- Descrição
- Comprimento (m)
- Número de receptores
- Simultaneidade
- Coeficiente a montante
- A jusante (opcional)
- Método de instalação de referência (opcional)
- Descrição
- Nó de transição
- Geração automática de cargas e derivações
O programa dispõe de assistentes de ajuda na lateral do lado direito para gerar automaticamente o conjunto de cargas, caixas de derivação e nós de transição do circuito de carga distribuída nos seguintes casos:- Consumo em série
Gera uma carga distribuída em série, utilizando caixas de derivação para distribuir a carga pelos receptores ao longo do percurso separadas por uma distância igual ao comprimento indicado:- Comprimento do cabo entre receptores (m)
- Número de receptores
- Polaridade (apenas em linhas de alimentação trifásicas)
- Tipo de receptor
- Consumo em estrela
Gera uma carga distribuída em estrela. A partir do nó inicial, gera tantas derivações quantos receptores existam.- Comprimento do cabo por derivação (m)
- Número de receptores
- Polaridade (apenas em linhas de alimentação trifásica)
- Tipo de receptor
- Consumo em série
- Carga
Os painéis de definição de cargas, caixas de derivação e nós de transição apresentam o seguinte aspeto:
Por outro lado, os assistentes de geração automática de cargas e as derivações nos casos de consumo em série e consumo em estrela apresentam-se da seguinte forma:
Utilizando "Consultar seleção", é apresentada uma representação do esquema de distribuição de cargas no circuito. A localização das caixas de derivação utilizadas nos circuitos de carga distribuída é representada através do seu ícone normalizado:
Circuito com carga concentrada
A opção "Carga concentrada" permite definir e introduzir um circuito de carga concentrada. Estes circuitos assumem que toda a carga está concentrada num ponto a uma determinada distância igual ao comprimento indicado. Ao clicar na opção, abre-se a janela "Circuito com carga concentrada", que apresenta as seguintes opções de configuração:

- Descrição
- Referência
- Comprimento (m)
- Polaridade
- Condutor
- Cabo (IEC)
- Canalização pré-fabricada
- Cabo (ANSI)
- Cabo
- Ligações internas no quadro
- Ligações ponte do quadro na cabeceira (opcional)
Ativando esta opção, o programa permite introduzir e considerar ligações ponte na cabeça da linha. Abre a janela "Ligações ponte do quadro na cabeceira", com as seguintes opções:- Ligações ponte a considerar e comprimento das mesmas
- De entrada (opcional)
- Entre aparelhagens (opcional)
- Condutor
- Cabo
- Método de instalação de referência
- Método de instalação de referência específico (opcional)
- Ligações ponte a considerar e comprimento das mesmas
- Ligações ponte do quadro na cabeceira (opcional)
- Queda de tensão máxima admissível
- Queda de tensão máxima admissível (opcional)
Com esta opção é possível fixar um valor de queda de tensão máxima admissível. O programa realizará a verificação e o dimensionamento da linha de acordo com o valor introduzido.
- Queda de tensão máxima admissível (opcional)
- Comprimento adicional de cabo
Com esta opção é possível introduzir um valor que complementa o comprimento do circuito para efeitos de medição total do cabo. Neste comprimento pode-se considerar, por exemplo, a ligação entre caixas de derivação e interruptores para completar os pontos de luz, ou as derivações que possa ter o circuito na sua instalação e que não foram tidas em conta para o dimensionamento do cabo, mas que são tidas em conta para a sua medição total:- Comprimento (m) (opcional)

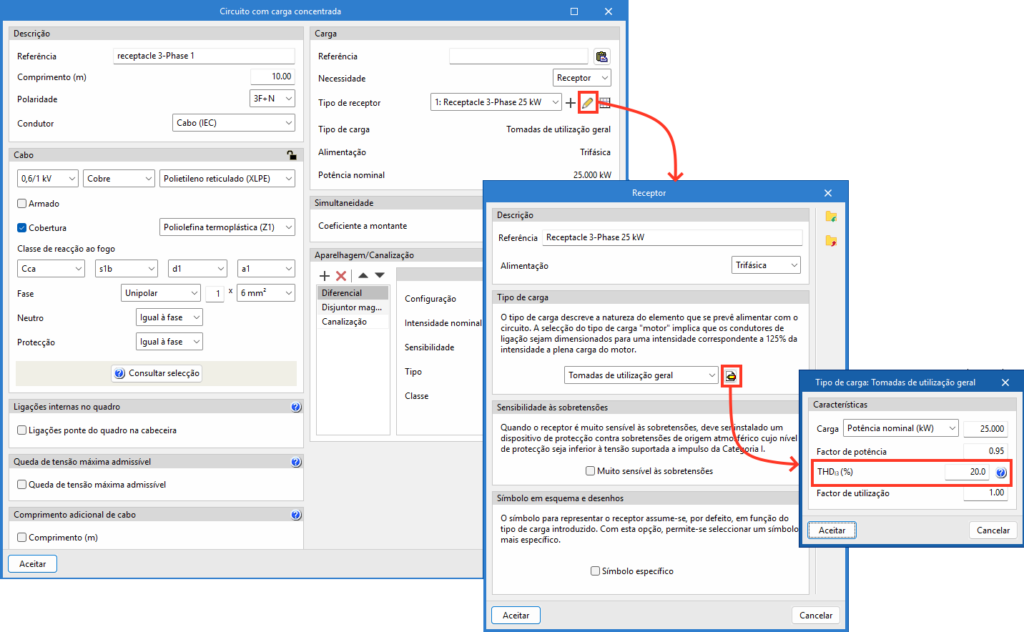

- Carga
Permite definir a carga concentrada do circuito. Esta carga pode ser introduzida como previsão ou selecionando um dos tipos de receptores definidos na biblioteca de elementos.- Referência
É possível introduzir uma referência para a carga que alimenta o circuito, tanto para os casos em que a necessidade se defina por previsão como nos casos que se defina por receptor. Neste último caso, a referência é complementar à referência dada ao próprio receptor elétrico.
A referência da carga pode ser escrita diretamente ou, utilizando o botão correspondente, copiada da referência do circuito, se se pretender que ambas sejam iguais. - Necessidade: "Prevista"
Utiliza-se quando se está a realizar um projeto preliminar da instalação, em que apenas se pretende quantificar uma potência prevista para a linha. Deve ser definido o seguinte:- Potência ativa (kW)
- Fator de potência
- Tipo de carga
O tipo de carga descreve a natureza do elemento que se prevê alimentar com o circuito. Pode ser:- Iluminação
- Emergência
- Tomadas de utilização geral
- Motor
A seleção deste tipo de carga implica que os condutores de ligação sejam dimensionados para uma intensidade de 125 % da intensidade a plena carga do motor. - Carregamento de veículo eléctrico
- Genérica
- Necessidade: "Receptor"
Neste caso, o utilizador conhece perfeitamente o elemento a colocar na instalação, e escolhe-o a partir da biblioteca de receptores:- Tipo de receptor
A configuração e seleção do tipo de receptor na biblioteca permite que os seguintes dados sejam automaticamente apresentados:- Tipo de carga
- Alimentação (Monofásica / Trifásica)
- Potência ativa (kW)
- Tipo de receptor
- Referência
- Simultaneidade
Estas opções permitem definir a simultaneidade das linhas. - Aparelhagem/Canalização
Permite introduzir a aparelhagem e definir a canalização da linha. Pode ser dos seguintes tipos:- Disjuntor magneto-térmico
- Fusível
- Guarda-motor
- Diferencial
- Limitador de sobretensões transitórias
- Seccionador
- Interruptor em carga
- Contactor
- Analisador de redes
- Condensador
- Bateria

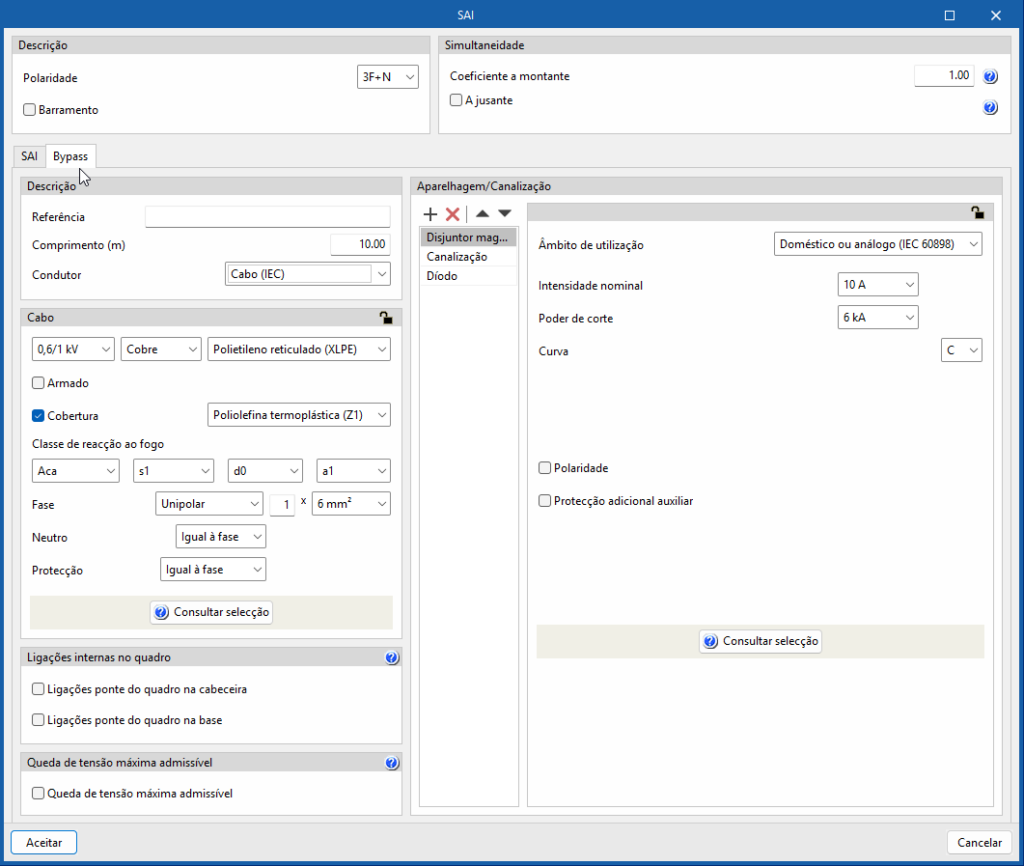

Introdução de quadros
No grupo "Linhas especiais" da barra de ferramentas principal, no separador "Unifilar" ou no separador "Árvore", encontram-se as ferramentas para introduzir quadros no programa:

No esquema unifilar da instalação elétrica, os quadros ocupam uma posição final equivalente à de um circuito ou um conjunto de agrupamentos, linhas e circuitos.
Quadro tipificado
Os quadros tipificados são quadros elétricos com características definidas pelo utilizador, que podem ser criados e introduzidos várias vezes no projeto. A edição de um tipo de quadro tipificado modifica as características de todos os quadros introduzidos associados a esse tipo, o que agiliza o trabalho. Isto é útil se a instalação tiver um grande número de quadros elétricos com as mesmas características.
Criação de quadros tipificados
A definição de quadros tipificados disponíveis na biblioteca de cada obra pode ser realizada através do grupo "Projeto" da barra de ferramentas da interface geral, selecionando depois da opção "Bibliotecas de elementos".
As opções disponíveis no painel de criação de quadros tipificados são as seguintes:

- Descrição
- Referência
- Polaridade
- Ligações internas no quadro
- Ligações ponte do quadro na cabeceira (opcional)
Ativando esta opção, o programa permite introduzir e considerar ligações ponte na cabeça da linha. Abre a janela "Ligações ponte do quadro na cabeceira", com as seguintes opções:- Ligações ponte a considerar e comprimento das mesmas
- De entrada (opcional)
- Entre aparelhagens (opcional)
- Condutor
- Cabo
- Método de instalação de referência
- Método de instalação de referência específico (opcional)
- Ligações ponte a considerar e comprimento das mesmas
- Ligações ponte do quadro na base (opcional)
Ativando esta opção, o programa permite introduzir e considerar ligações ponte na base da linha. Abre a janela "Ligações ponte do quadro na base", com as seguintes opções:- Ligações ponte a considerar e comprimento das mesmas
- Entre aparelhagens (opcional)
- De saída (opcional)
- Condutor
- Cabo
- Método de instalação de referência
- Método de instalação de referência específico (opcional)
- Ligações ponte a considerar e comprimento das mesmas
- Barramento
Ativando esta opção, o programa permite introduzir e considerar barramentos na linha.
- Ligações ponte do quadro na cabeceira (opcional)
- Simultaneidade
- A jusante (opcional)
- Aparelhagem/Canalização
Permite introduzir a aparelhagem e definir a canalização da linha. Por defeito inclui:- Canalização
- Agrupamentos e circuitos
Permite definir agrupamentos e circuitos que compõem o quadro tipificado. O programa apresenta uma tabela na qual se podem acrescentar, editar, eliminar ou reordenar os referidos agrupamentos e linhas. Clicando em "Circuito" abre-se o painel de edição de circuitos de cargas concentradas e clicando em "Agrupamento" abre-se o painel correspondente. Em "Consultar seleção" é apresentado um esquema unifilar parcial dos agrupamentos e linhas do quadro tipificado. É apresentada a seguinte informação:- Referência
- Tipo (Agrupamento/ Circuito)
- Cs (coeficiente de simultaneidade a montante)
- P (potência ativa) (apenas em circuitos)
- FP (fator de potência) (apenas em circuitos)
- Carga (apenas em circuitos)
- Comprimento (apenas em circuitos)
- Cabo (apenas em circuitos)
- Nc (número de linhas a jusante) (apenas em agrupamentos)
Introdução de quadros tipificados
De seguida, para utilizar um quadro tipificado, seleciona-se a opção "Quadro tipificado" do grupo "Linhas especiais" da barra de ferramentas da interface geral.
Na janela de introdução do quadro tipificado podem ser definidos os seguintes parâmetros:

- Descrição
- Referência
- Comprimento (m)
- Condutor
- Cabo (IEC)
- Canalização pré-fabricada
- Cabo (ANSI)
- Cabo
- Simultaneidade
- Coeficiente a montante
- Queda de tensão máxima admissível
- Queda de tensão máxima admissível (opcional)
Com esta opção é possível fixar um valor de queda de tensão máxima admissível. O programa realizará a verificação e dimensionamento da linha de acordo com o valor introduzido.
- Queda de tensão máxima admissível (opcional)
- Seleção do tipo de quadro
Permite selecionar um tipo de quadro tipificado criado nas bibliotecas de elementos ou criado diretamente. - Canalização
Permite definir a canalização da linha.
Quadro por previsão
Permite representar uma linha de alimentação a um quadro principal ou quadro parcial com uma previsão de cargas de forma simplificada, sem necessidade de detalhar os agrupamentos e circuitos interiores. Esta linha funciona como uma linha final.
Ao clicar na opção abre-se a janela "Quadro por previsão", que apresenta as seguintes opções de configuração:


- Descrição
- Referência
- Comprimento (m)
- Polaridade
- Condutor
- Cabo
- Ligações internas no quadro
- Ligações ponte do quadro na cabeceira (opcional)
Ativando esta opção, o programa permite introduzir e considerar ligações ponte na cabeça da linha. Abre a janela "Linhas ponte do quadro na cabeceira", com as seguintes opções:- Ligações ponte a considerar e comprimento das mesmas
- De entrada (opcional)
- Entre aparelhagens (opcional)
- Condutor
- Cabo
- Método de instalação de referência
- Método de instalação de referência específico (opcional)
- Ligações ponte a considerar e comprimento das mesmas
- Ligações ponte do quadro na cabeceira (opcional)
- Queda de tensão máxima admissível
- Queda de tensão máxima admissível (opcional)
Com esta opção é possível fixar um valor de queda de tensão máxima admissível. O programa realizará a verificação e dimensionamento da linha de acordo com o valor introduzido.
- Queda de tensão máxima admissível (opcional)
- Simultaneidade
- Coeficiente a montante
- Aparelhagem/Canalização
Permite introduzir a aparelhagem e definir a canalização da linha. Por defeito, inclui:- Fusível
- Contador
- Canalização
- Interruptor em carga
- Disjuntor magneto-térmico
- Diferencial
- Prevista
Permite definir a previsão de potência do quadro elétrico fornecendo os seguintes dados:- Potência ativa (kW)
- Factor de potência
Substituição de linhas por quadros
O programa dispõe de uma série de opções que permitem substituir linhas previamente introduzidas no esquema por quadros tipificados ou quadros por previsão:
Substituir linha por quadro tipificado
Permite selecionar uma linha do esquema e substituí-la por um quadro tipificado definido na biblioteca de elementos.
Introdução de linhas especiais
No grupo "Linhas especiais" da barra de ferramentas principal, quer seja no separador "Unifilar" ou no separador "Árvore", podem ser definidos e introduzidos os seguintes elementos:

O programa oferece uma grande versatilidade na colocação de linhas especiais no esquema unifilar da instalação elétrica:
- Alimentação complementar (1)
- Transformador BT/BT (2)
- Bateria de condensadores (3)
Alimentação complementar
Esta opção permite acrescentar uma alimentação complementar adicional correspondente a um grupo eletrogéneo, para além da alimentação normal definida na opção "Alimentação" do grupo "Projeto".
A alimentação complementar através de um grupo eletrogéneo pode servir toda a instalação, uma parte da instalação ou pôr em funcionamento os serviços de emergência considerados adequados em caso de falha da alimentação normal.
Ao clicar na opção, abre-se a janela "Alimentação complementar", que permite configurar os seguintes parâmetros:
- Barramentos adicionais
Nesta secção é possível especificar a existência de circuitos prioritários ou exclusivos da alimentação complementar:- Circuitos prioritários (opcional)
Permite definir circuitos prioritários que são alimentados tanto pela alimentação normal como pela alimentação complementar. - Circuitos exclusivos da alimentação complementar (opcional)
Permite definir circuitos exclusivos da alimentação complementar que não serão alimentados pela alimentação normal.
É possível ativar ambas as opções, tendo assim circuitos prioritários e circuitos exclusivos. O resto dos circuitos, nem prioritários nem exclusivos, serão alimentados apenas pela alimentação normal.
Ao ativar qualquer uma destas opções, o programa apresenta uma janela na qual se configuram estes circuitos, incluindo os seguintes dados:- Descrição
- Polaridade
- Ligações internas no quadro
- Ligações ponte do quadro na base
- Barramento
- Simultaneidade
- Manobra
- Aparelhagem (Interruptor em carga / Disjuntor magneto-térmico / Contactor)
- Descrição
- Circuitos prioritários (opcional)
- Grupo eletrogéneo
Nesta secção detalham-se os os dados do grupo electrogéneo, assim como do cabo, a aparelhagem e a canalização da linha correspondente à alimentação complementar:- Descrição
- Referência
- Comprimento
- Tipo:
- Definido pelo utilizador
- Potência nominal
- Factor de potência
- Reatância subtransitória X''d (pu)
- Grupo electrogéneo de fabricante
- Definido pelo utilizador
- Considerar funcionamento a plena carga (opcional)
- Condutor
- Cabo (IEC)
- Canalização pré-fabricada
- Cabo (ANSI)
- Cabo
- Aparelhagem/Canalização
Por defeito inclui:- Canalização
- Disjuntor magneto-térmico
- Descrição
Transformador BT/BT
Esta opção permite adicionar um transformador intermédio de baixa tensão-baixa tensão ao longo do percursos da instalação.
Desta forma é possível aumentar ou reduzir a tensão nominal, como é o caso da utilização de um transformador para instalações alimentadas em muito baixa tensão de segurança (MBTS).
Clicando sobre a mesma, abre-se a janela "Transformador BT/BT", que permite configurar os seguintes parâmetros:
- Descrição
- Referência
- Comprimento
- Polaridade
- Conductor
- Cabo (IEC)
- Canalização pré-fabricada
- Cabo (ANSI)
- Cabo
- Ligações internas no quadro
- Ligações ponte do quadro na cabeceira (opcional)
- Ligações ponte do quadro na base (opcional)
- Barramento (opcional)
- Queda de tensão máxima admissível
- Queda de tensão máxima admissível (opcional)
- Simultaneidade
- Aparelhagem/Canalização
Por defeito inclui:- Disjuntor magneto-térmico
- Canalização
- Transformador
Nesta secção detalham-se os dados do transformador, assim como a tensão do enrolamento secundário:- Polaridade
- Potência nominal (kVA)
- Considerar funcionamento a plena carga (opcional)
Com esta opção, a corrente de linha do transformador é obtida a partir da sua potência nominal, em vez de considerar a potência das cargas que alimenta. - Tensão de curto-circuito (Em função da potência / Definido pelo utilizador (%, kW))
- Tensão no secundário (Fase-Neutro / Fase-Fase) (V)
SAI (Sistema de Alimentação Ininterrupta)
Esta opção permite adicionar um SAI (Sistema de Alimentação Ininterrupta) na instalação. Estes sistemas garantem a alimentação eléctrica no caso de falha da rede de fornecimento principal através da utilização de baterias.
Ao clicar nesta opção, abre-se a janela "SAI", que permite configurar os seguintes parâmetros:
- Descrição
- Polaridade
- Barramento
- Simultaneidade
O bloco SAI sé composto por duas linhas, que são detalhadas na janela de edição através de dois separadores "SAI" e "Bypass":
- Separador “SAI”
Corresponde à linha principal. Contém o retificador, as baterias e o inversor. - Separador “Bypass”
Corresponde à linha de bypass e permite o funcionamento habitual sem baterias.
Cada uma das linhas funciona como um elemento independente, dispondo dos elementos de proteção próprios, os seus cálculos e as verificações correspondentes para o seu correto funcionamento. Em cada uma delas aparecem as seguintes opções de configuração:
- Descrição
- Referência
- Comprimento
- Condutor
- Cabo
- Ligações internas no quadro
- Ligações ponte do quadro na cabeceira (opcional)
- Ligações ponte do quadro na base (opcional)
- Queda de tensão máxima admissível
- Queda de tensão máxima admissível (opcional)
- Aparelhagem/Canalização
Por defeito inclui:- Disjuntor magneto-térmico
- Canalização
- SAI (na linha principal)
- Potência
- Factor de potência
- Factor de contribuição a curto-circuito
- THDI3
- Diodo (na linha de bypass)
Bateria de condensadores
Esta opção permite adicionar uma bateria de condensadores à instalação. A bateria de condensadores pode ser instalada para melhorar o fator de potência de um grupo de circuitos a nível coletivo. Isto é útil em instalações onde o fator de potência resultante é inferior inferior a 1.
Clicando neste botão, abre-se a janela "Bateria de condensadores", que permite configurar os seguintes parâmetros:
- Descrição
- Referência
- Comprimento (m)
- Factor de potência desejado
- Condutor
- Cabo
- Ligações internas no quadro
- Ligações ponte do quadro na cabeceira (opcional)
- Queda de tensão máxima admissível
- Queda de tensão máxima admissível (opcional)
- Comprimento adicional do cabo
Com esta opção, é possível introduzir um valor que complementa o comprimento do circuito para efeitos de medição total do cabo. Este valor não é tido em conta para efeitos de dimensionamento:- Comprimento (m)
- Aparelhagem/Canalização
Por defeito inclui:- Disjuntor magneto-térmico
- Canalização
Definição de cabos nas linhas e circuitos
A definição dos cabos é feita na secção "Cabos", localizada no lado esquerdo dos painéis de edição das linhas, circuitos, quadros e linhas especiais.
As opções de definição disponíveis nesta secção variam se a opção "Condutor" da secção "Descrição" da linha, do circuito, do quadro ou da linha especial se defina um "Cabo (IEC)" ou um "Cabo (ANSI)". São as seguintes:
Definição de cabos IEC
Se um cabo for definido de acordo com a norma IEC, o programa permite configurar os seguintes parâmetros:
- Tensão nominal (0,6/1 kV / 450/750 V / 300/500 V)
- Material (Cobre / Alumínio)
- Isolamento
- Armado (opcional)
- Seleção do material de armação
- Cobertura (opcional)
- Seleção do material de cobertura
- Classe de reação ao fogo
- Fase
- Unipolar / Multiconductor
- Número de condutores por polo x Secção do condutor
- Neutro
Pode ser "Igual à fase" ou "Outra":- Unipolar / Multicondutor
- Número de condutores por polo x Secção do condutor
- Proteção
Pode ser "Igual à fase", "Sem condutor" (no caso em que se queira prescindir da distribuição do condutor de proteção) ou "Outra":- Unipolar / Multiconductor
- Número de condutores por polo x Seção do condutor
- Neutro e proteção comum (N)
Somente disponível na polaridade 3F + N, 2F + N o F + N. Pode ser "Igual à fase", "Sem condutor" ou "Outra":- Unipolar / Multicondutor
- Número de condutores por polo x Seção do condutor

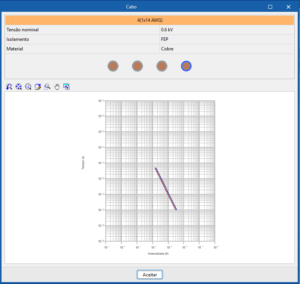

Ao clicar no botão "Consultar seleção" é apresentado um painel no qual é fornecida uma clarificação dos dados introduzidos, assim como um gráfico intensidade-tempo da resistência térmica do cabo.
Definição de cabos ANSI
Se um cabo for definido segundo a norma ANSI, o programa permite configurar os seguintes parâmetros:
- Tensão nominal (0,6 / 2 kV)
- Material condutor (Cobre / Alumínio)
- Isolamento
- Temperatura máxima de operação
- Instalação em ducto (Magnética / Não magnética)
- Fase
- Unipolar / Multicondutor
- Número de condutores por polo x Seção do condutor
- Neutro
Pode ser "Igual à fase" ou "Outra":- Unipolar / Multiconductor
- Número de condutores por polo x Secção do condutor
- Proteção
Pode ser "Igual à fase", "Sem condutor" (no caso em que se queira prescindir da distribuição do condutor de proteção) ou "Outra":- Unipolar / Multiconductor
- Número de condutores por polo x Secção do condutor
- Neutro e proteção comum (N)
Somente disponível na polaridade 3F + N, 2F + N o F + N. Pode ser "Igual à fase", "Sem condutor" ou "Outra":- Unipolar / Multiconductor
- Número de condutores por polo x Secção do condutor
Ao clicar no botão "Consultar seleção" é apresentado um painel no qual é fornecida uma clarificação dos dados introduzidos, assim como um gráfico intensidade-tempo da resistência térmica do cabo.
O painel de definição do tipo de canalização e do método de instalação também se adapta à seleção de cabo efetuada.
O programa incorpora as tabelas dos fatores de correção por agrupamento de todos os métodos de instalação correspondentes à norma IEC 60364-5-52. É possível que algumas tabelas, para determinados métodos de instalação, não forneçam um fator de correção por agrupamento para um grande número de condutores, caso em que o programa utiliza o fator mais desfavorável de entre os indicados na tabela, e indica-o com uma mensagem de aviso na verificação da intensidade máxima admissível ou ampacidade. Esta ampliação permite utilizar, por exemplo, cabos de mais de 2500 A para saídas de transformadores.
Definição de canalizações pré-fabricadas
É possível definir canalizações pré-fabricadas para serem utilizadas como condutas da instalação.
Criação de tipos de canalizações pré-fabricadas
A definição das canalizações pré-fabricadas disponíveis em cada obra pode ser feita através do grupo "Projeto" da barra de ferramentas da interface geral, selecionando a opção "Bibliotecas de elementos".
As opções disponíveis no painel de criação de tipos de canalizações pré-fabricadas com as seguintes:
- Descrição
- Referência
- Intensidade atribuída (A)
- Tensão de isolamento atribuída (kV)
- Material (Cobre / Alumínio)
- Dimensões exteriores (mm)
- Impedâncias
- Impedância da fase 20º (mΩ/m)
- Impedância do neutro (Igual à fase / Outra (mΩ/m))
- Impedância do condutor de proteção (Igual à fase / Outra (mΩ/m))
- Impedância do percurso da intensidade de curto-circuito P + PE (mΩ/m)
- Impedância do percurso da intensidade de curto-circuito P + N (mΩ/m)
- Curto-circuito
- Intensidade máxima curta duração em cc trifásico (kA)
- Energia máxima curta duração em cc trifásico (MA2 s)
- Corrente de pico máxima em cc trifásico (kA)
- Intensidade máxima curta duração en cc P + N (kA)
- Corrente de pico máxima P + N (kA)
- Intensidade máxima curta duração em cc P + PE (kA)
- Corrente de pico máxima P + PE (kA)
- Fator de temperatura
Permite aceder a uma tabela na qual se aplica um valor do fator para cada valor de temperatura:- Temperatura (ºC)
- Fator
O programa permite a importação de tipos predefinidos de canalizações pré-fabricadas utilizando as opções do lado direito.
Utilização de canalizações pré-fabricadas em linhas ou circuitos
Em seguida, para utilizar uma canalização pré-fabricada nas linhas, circuitos, quadros ou linhas especiais, no momento da sua introdução ou edição, na opção "Condutor" da secção "Descrição" deve-se selecionar a opção "Canalização pré-fabricada".
Ao selecionar o "Tipo" de canalização pré-fabricada apresenta-se uma visualização direta dos parâmetros mais representativos da seleção realizada. Isto facilita o conhecimento das propriedades do elemento de biblioteca selecionado:
- Intensidade atribuída
- Tensão de isolamento atribuída
- Impedância da fase 20º
Além disso, o programa exige a definição do seguinte parâmetro:
- Temperatura ambiente (ºC)
Definição de ligações ponte
Em instalações de elevada potência, é necessário dimensionar corretamente as ligações internas do quadro de comando e proteção (barramentos e linhas ponte).
Serão incluídos no mesmo quadro os elementos de aparelhagem que se situem entre as canalizações de dois níveis consecutivos.
Denominam-se ligações ponte as utilizadas para conectar os dispositivos situados num mesmo quadro.
Distinguem-se dois grupos de ligações ponte em função da sua posição em relação à canalização: ligações ponte na cabeceira (as quais estabelecem una interligação entre os elementos situados a montante da canalização) e ligações ponte na base (que conectam os dispositivos situados a jusante da canalização).
Ligações ponte do quadro na cabeceira
- De entrada (A)
Representam os tramos de cabo que alimentam a entrada da aparelhagem da linha. Ativar esta opção só faz sentido quando as pontes de entrada das linhas partem de um barramento situado na linha imediatamente superior. Neste caso, o barramento atuaria como distribuidor de corrente, propiciando que as secções das pontes (S1) fossem reduzidas em relação à ponte de saída da linha superior (S2).
- Entre aparelhagens (B)
Representam os tramos de cabo que ligam elementos de uma mesma linha dispostos em série. Ativar esta opção só faz sentido no caso em que se disponha de, pelo menos, dois dispositivos para a mesma linha no mesmo quadro.
Ligações ponte do quadro na base
- Entre aparelhagens (C)
Representam os tramos de cabo que ligam elementos de uma mesma linha dispostos em série. Ativar esta opção só faz sentido no caso em que se disponha de, pelo menos, dois dispositivos para a mesma linha no mesmo quadro.
- De saída (D)
Representam os tramos de cabo que ligam a aparelhagem disposta à saída da linha com os elementos que se situam a jusante da mesma (barramentos, dispositivos de proteção, elementos de manobra, etc.).
Introdução das ligações ponte
A introdução das ligações ponte no programa é efetuada no painel de edição de agrupamentos, linhas, circuitos, quadros, linhas especiais e alimentações, dentro da secção "Ligações internas no quadro". Aqui é possível ativar as seguintes caixas, disponíveis em função do elemento que está sendo editado:
- Ligações ponte do quadro na cabeceira
- Ligações ponte do quadro na base
- Ligações ponte (somente em agrupamentos)
Com o objetivo de esclarecer melhor o conceito de ligações ponte, esta secção inclui uma ajuda na qual se definem em pormenor as diferentes ligações ponte que podem existir nos quadros que constituem a instalação elétrica.
Exemplos de utilização
Num esquema com uma linha principal (linha mãe) e várias linhas secundárias (linhas filhas), para definir as ligações ponte entre as proteções nelas dispostas, podem ser ativadas as seguintes opções:
- Ligações ponte sem barramento
Num esquema sem barramentos, basta editar a linha mãe e ativar as duas caixas “Entre aparelhagens” (1), que representa o tramo situado entre as proteções da linha mãe, e “De saída” (2), que representa o tramo situado entre a última proteção da linha mãe e a primeira proteção da linha filha, no seu painel de edição.
- Ligações ponte com barramento
Num esquema com barramento, devem ser editadas tanto as linhas mãe como as linhas filha:- Na linha mãe, ativam-se as três caixas: “Entre aparelhagens” (1), que representa o tramo situado entre as suas proteções, “De saída” (2), que representa o tramo situado entre a última proteção e o barramento, e “Barrameno” (3).
- Em cada uma das linhas filhas ativa-se a caixa “De entrada” (4), que representa o tramo situado entre o barramento e a primeira proteção da linha filha.
Método de instalação de referência para as ligações ponte
Com o objetivo de simplificar a seleção do método de instalação nas ligações ponte, no grupo "Projeto" da interface geral encontra-se disponível a opção "Ligações ponte", onde se seleciona o método de instalação de referência por defeito a considerar para todas as ligações ponte.
Se necessário, posteriormente e de forma pormenorizada, poderá editar-se individualmente o método de instalação de referência para as ligações ponte do quadro ao qual pertencem. Para tal, acede-se à ligação ponte através da secção "Ligações internas do quadro" do painel de edição do elemento e ativa-se a opção "Método de instalação de referência específico".
Verificações das ligações ponte
São realizadas verificações de intensidade admissível e de coordenação entre condutores e os dispositivos de proteção contra sobrecargas nas ligações ponte, de tal forma que a intensidade máxima admissível do cabo que forma a ligação ponte seja superior à intensidade nominal do dispositivo de proteção que a protege.
Dimensionamento das ligações ponte
No processo de dimensionamento da instalação elétrica, foi adicionada a possibilidade de dimensionar também as ligações ponte contra sobrecarga (aquecimento).
Além disso, as ligações ponte que não tenham sido ativadas manualmente em cada uma das linhas pertencentes à instalação elétrica, podem ser geradas automaticamente com a opção "Gerar ligações ponte". Marcando esta opção, habilita-se o dimensionamento das ligações ponte da instalação em função da disposição de barramentos (neste caso, serão ativadas as linhas de entrada para os dispositivos de proteção) e da ligação em série da aparelhagem (neste caso, serão ativadas as ligações ponte entre aparelhagens).
O tipo de cabo e os comprimentos atribuídos por defeito para as ligações ponte geradas automaticamente são estabelecidas nas "Opções de dimensionamento" do grupo "Projeto".
Definição de barramentos
Quando se projetam instalações de elevada potência é habitual colocar uma série de barras de cobre ou de alumínio à entrada do quadro geral ou na distribuição de contadores. Estes barramentos servem para distribuir a corrente nas proteções de cada linha, razão pela qual suportarão intensidades muito elevadas. Portanto, é necessário verificar o correto dimensionamento das barras, tanto para os esforços térmicos como para os esforços mecânicos que deverão suportar.
Com base nas propriedades da instalação, assim como a disposição de barramentos, são efetuadas as seguintes verificações:
- Secção mínima para a intensidade de cálculo
- Incremento de temperatura admissível para corrente de curto-circuito
- Resistência mecânica das barras
- Resistência mecânica dos suportes
- Deformação das barras
- Frequência de ressonância intrínseca
Para utilizar um barramento nas linhas, na secção "Ligações internas no quadro" no seu painel de introdução ou edição, deve selecionar a opção "Barramento".
Isto permite aceder a um assistente de introdução de barramentos, que tem 4 separadores: "Introdução", "Instalação", "Suportes" e "Barras":
Separador "Introdução"
Este separador descreve a utilização comum dos barramentos e as verificações realizadas sobre os mesmo no programa.
Separador "Instalação"
Permite descrever os parâmetros gerais da instalação do barramento:
- Descrição
- Altitude
- Método de instalação (Atmosfera exterior calma / Atmosfera interior calma / Em condutas não ventiladas)
- Tipo de conector (Pernos de ligação / Contactos)
- Meio no qual são instaladas as barras barras (Aire / SF6 / Aceite)
- Número de barras por fase (1 / 2 / 3)
- Orientação do barramento (Bases frente a frente / Cantos frente a frente)
- Separação entre barras de diferentes fases [d] (cm)
Separador "Suportes"
Permite ajustar o número, a geometria e as propriedades dos suportes do barramento, assim como o tempo de duração do curto-circuito:
- Suportes
- Número
- Separação na mesma barra (cm)
- Altura [H] (cm)
- Resistência mecânica (daN)
- Temperatura máxima admissível (ºC)
- Tempo de duração do curto-circuito
Salvo indicação em contrário, o programa utiliza o tempo de duração do curto-circuito correspondente à intensidade à qual a proteção da linha reage. Estes tempos são normalmente de curta duração, por isso, se quiser dimensionar com mais segurança, pode seguir os requisitos da IEC ou da ANSI e introduzir valores entre 1 e 3 segundos:- Duração da falha (Definido pelo utilizador (seg) / Proporcionado pela proteção)
Separador "Barras"
Permite ajustar o material, a superfície e a secção transversal das barras do barramento:
- Condutor
- Material
- Superfície (Nua / Pintada)
- Secção transversal
- Largura de cada barra [a] (cm)
- Espessura de cada barra [a] (cm)
Definição de tipos de recetor
A definição dos tipos de receptor disponíveis em cada obra pode ser feita através do grupo "Projeto" da barra de ferramentas da interface geral, selecionando depois a opção "Bibliotecas de elementos".

Ao adicionar um elemento na tabela, abre-se a janela "Tipos de recetor", na qual são configurados os seguintes parâmetros:
- Descrição
- Referência
- Alimentação (Monofásica / Trifásica)
- Tipo de carga
O tipo de carga descreve a natureza do elemento que se prevê alimentar com o circuito.- Seleção do tipo de carga
- Iluminação
- Emergência
- Tomas de utilização geral
- Motor
- Carregamento de veículo elétrico
- Genérica
- Definição das características do tipo de carga
- Carga (Potência nominal (kVA) / Potência nominal (kW) / Intensidade nominal (A))
- Factor de potência

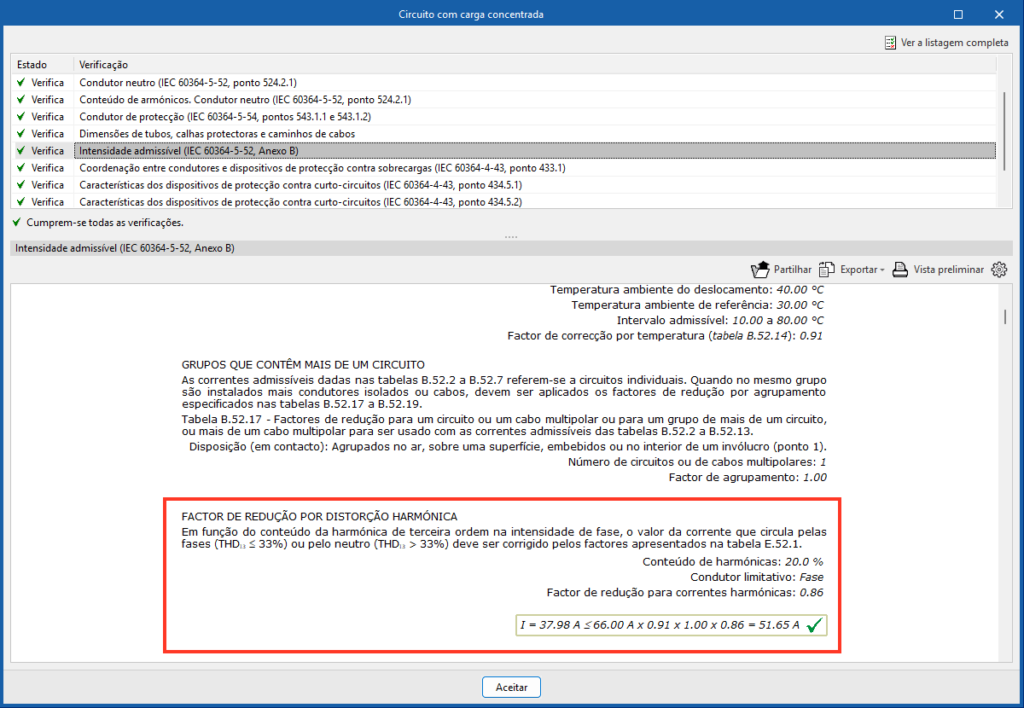

- THDI3 (%) (índice de distorção harmónica da gama 3)
Permite introduzir a percentagem da terceira harmónica presente na carga. - Factor de utilização
- Rendimento (só em motores)
- Factor de arranque (só em motores)
- Código NEMA / Genérico
- Arrancador (opcional; só em motores)
- Direto / Variador de frequência
- Seleção do tipo de carga
- Sensibilidade às sobretensões
Permite indicar que o recetor é muito sensível a sobretensões. Neste caso, deve instalar-se um dispositivo de proteção contra sobretensões atmosféricas com um nível de proteção a inferior à tensão suportada de impulso da Categoria I.- Muito sensível às sobretensões (opcional)
- Símbolo em esquema e desenhos
O símbolo para representar o recetor é assumido, por defeito, em função do tipo de carga introduzido. O símbolo selecionado representará o recetor elétrico no esquema unifilar do seu próprio circuito de alimentação.- Símbolo específico (opcional)
Permite selecionar um símbolo específico dentro de una pequena biblioteca de símbolos integrada no programa.
- Símbolo específico (opcional)
Gestão da simultaneidade de cargas
A gestão da simultaneidade de cargas é realizada na secção "Simultaneidade", acessível a partir do painel de edição dos agrupamentos, linhas, circuitos, quadros e linhas especiais.
Estas opções permitem definir a simultaneidade tanto a montante como a jusante:
- Coeficiente a montante
O coeficiente de simultaneidade indica que fração da carga deve ser considerada a montante da linha. - A jusante (opcional)
Se esta opção não for ativada, a carga da linha é igual à acumulação direta das cargas a jusante sem qualquer tipo de redução. Se se ativar, o programa permite selecionar entre as seguintes opções de simultaneidade:- Fator
A carga da linha é igual à acumulação direta da carga a jusante multiplicada por este fator de simultaneidade. - Intensidade (A)
Permite definir um valor de intensidade que substituiu completamente a intensidade de cálculo correspondente às linhas a jusante. Atua, portanto, como se fosse uma desconexão da rede nesse ponto da instalação em relação às linhas a jusante. - Potência (kW)
Permite definir um valor de potência que substitui completamente a potência de cálculo correspondente às linhas a jusante. Assim, atua também como se se tratasse de uma desconexão da rede nesse ponto da instalação em relação às linhas a jusante.
- Fator
Definição da aparelhagem e da canalização nas linhas e circuitos
A definição da aparelhagem elétrica e a canalização é realizada na secção "Aparelhagem/Canalização", situada no lado direito dos painéis de edição dos agrupamentos, linhas, circuitos, quadros e linhas especiais.
Através de uma tabela é possível introduzir, eliminar ou reposicionar aparelhagem de diferentes tipologias, na cabeceira ou na base de cada uma das linhas.
A aparelhagem disponível no programa e as opções de definição da canalização são as seguintes:
Disjuntor magneto-térmico
A proteção por disjuntor magneto-térmico é o elemento que normalmente se destina a proteger a linha contra sobreintensidades e curtos-circuitos. Também é possível associar ao disjuntor magneto-térmico uma proteção diferencial contra contactos indiretos. O programa permite adicionar disjuntores magneto-térmicos nos agrupamentos, linhas e circuitos de tipo doméstico ou análogo, e terciário ou industrial, indicando as seguintes características:
- Âmbito de utilização: Doméstico ou análogo (IEC 60898)
- Intensidade nominal (A)
- Poder de corte (kA)
- Curva
- Polaridade (opcional)
- Proteção diferencial (opcional)
- Sensibilidade
- Tipo
- Classe
- Limitador de sobretensões permanentes (opcional)
A intensidade nominal do bloco de proteção diferencial será a mesma que a definida nas propriedades do disjuntor magneto-térmico.
Se se ativar a opção "Limitador de sobretensões permanentes", aparecerá sobre o esquema unifilar um ícone representativo do sistema de bobinas que é normalmente colocado nos disjuntores magneto-térmicos para provocar o disparo dos mesmos no caso em que se produza una flutuação que aumente o valor da tensão acima do limite de segurança.
- Âmbito de utilização: Terciário (IEC 60947-2)
- Intensidade nominal (A)
- Poder de corte último (kA)
- Poder de corte de serviço (25% / 50% / 75% / 100%)
- Curva (B / C / D)
- Polaridade (opcional)
- Proteção diferencial (opcional)
- Sensibilidade
- Tipo
- Classe
- Limitador de sobretensões permanentes (opcional)
- Âmbito de utilização: Industrial (IEC 60947-2)
- Intensidade nominal (A)
- Regulação da intensidade nominal (opcional)
Além de estabelecer a intensidade nominal do dispositivo, é possível regular este valor introduzindo o valor de regulação no quadro.- Fator de regulação da intensidade nominal
- Fator de disparo em curto-circuito
O fator de disparo em caso de curto-circuito definirá a vertical corresponde ao disparo magnético do dispositivo resultante da multiplicação do valor da intensidade regulada pelo referido fator. - Categoria
A categoria do dispositivo permite definir o último escalão do gráfico intensidade/tempo.- A (sem atraso)
- B (com atraso)
- Tempo de atraso curto (s)
- Intensidade de curta duração admissível (kA)
- Poder de corte último (kA)
- Poder de corte de serviço
Definidos como quartis do poder de corte último:- 25% / 50% / 75% / 100%
- Curva (B / C / D)
- Polaridade (opcional)
- Proteção diferencial (opcional)
- Sensibilidade
- Tipo (Instantâneo / Seletivo)
- Classe (AC / A / A 'Si' / B / B 'Si')
- Limitador de sobretensões permanentes (opcional)
Ao clicar no botão "Consultar seleção" aparece a curva intensidade-tempo correspondente às características introduzidas.
Diferencial
A proteção diferencial é utilizada para proteger uma linha contra contactos indiretos e perdas de correntes de fuga. O programa permite definir diferenciais num agrupamento, linha ou circuito indicando as seguintes características:
Diferenciais modulares
- Configuração: Modular
- Intensidade nominal (A)
- Sensibilidade
- Tipo (Instantâneo / Seletivo)
- Classe
- AC
- A
- A 'Si' (superimunizado)
- B
- B 'Si' (superimunizado)
- AC / A / A 'Si' / B / B 'Si')
Relés diferenciais com toroidais
Para ampliar a seleção de diferenciais com uma intensidade nominal mais elevada, o programa dispõe de uma opção para selecionar uma proteção diferencial através de um dispositivo toroidal ligado ao relé de disparo correspondente.
- Configuração: Relé + Toroidal
- Intensidade nominal (A)
- Sensibilidade
- Tipo (Instantâneo / Seletivo)
- Classe
- AC
- A
- A 'Si' (superimunizado)
- B
- B 'Si' (superimunizado)
- Diâmetro do toroidal (mm)
Trata-se do diâmetro necessário para abarcar os cabos que se vão proteger.
Fusível
Tal como o disjuntor magneto-térmico, os fusíveis são geralmente utilizados para proteção da linha contra sobreintensidades e curtos-circuitos.
El programa permite definir fusíveis num agrupamento, numa linha ou num circuito indicando as seguintes características:
- Tipo (gL/gG / aM)
- Intensidade nominal (A)
- Poder de corte (kA)

Guarda-motor
O disjuntor motor é o elemento que normalmente se coloca para proteção contra sobreintensidades e curtos-circuitos nas linhas que alimentam cargas de motor.
O programa permite definir protetores de motores numa linha ou num circuito indicando as seguintes características:
- Intensidade nominal (A)
- Poder de corte (kA)
Limitador de sobretensões transitórias
O programa permite definir limitadores de sobretensões transitórias (dispositivos de proteção contra sobretensões de origem atmosférica) num agrupamento, linha ou circuito indicando as seguintes características:
- Proteção
- Tipo (1+2 / 1 / 2 / 3)
- Intensidade máxima de descarga (kA)
- Nível de proteção (kV)
- Disjuntor magneto-térmico
Permite definir o disjuntor magneto-térmico associado ao limitador de sobretensões transitórias, dispondo das mesmas opções que ao introduzi-lo de forma independente.
Seccionador
Esta opção permite adicionar um seccionador de um agrupamento, linha ou circuito. O programa não exige a definição adicional de nenhum parâmetro.
Interruptor em carga
Esta opção permite adicionar um interruptor em carga numa linha ou circuito. O programa não exige a definição adicional de nenhum parâmetro.
Contactor
Esta opção permite adicionar um contactor num agrupamento, linha ou circuito. O programa não exige a definição adicional de nenhum parâmetro.
Contador
Esta opção permite adicionar um contador na linha. O programa não exige a definição adicional de nenhum parâmetro.
Analizador de redes
Esta opção permite adicionar um analisador de redes num agrupamento, linha ou circuito. O programa não exige a definição adicional de nenhum parâmetro.
Condensador
Esta opção permite adicionar um condensador a um circuito para compensar o fator de potência, indicando os seguintes parâmetros:
- Fator de potência desejada
O condensador atua como uma fonte de energia reativa que modifica o valor do fator de potência do circuito. Para este efeito, permite introduzir um fator de potência desejado. Isto é útil em instalações em que o fator de potência resultante é inferior a 1. - Contactor
Se forem utilizados condensadores para melhorar o fator de potência nos motores assíncronos, a instalação deve ser feita de tal forma que, ao cortar a alimentação ao motor, se desliguem simultaneamente os condensadores. Isto pode ser feito por meio de um contactor interligado com o dispositivo de proteção do motor. Para indicar a sua existência no programa, deve ser assinalada a seguinte opção:- Com contactor (opcional)
Bateria
Esta opção permite adicionar uma bateria na linha ou circuito. O programa não exige a definição adicional de nenhum parâmetro.
Canalização
Este é um elemento que aparecerá sempre na lista e não pode ser eliminado. O seu objetivo é recordar ao utilizador a necessidade de estabelecer a ordem dos elementos de aparelhagem em função de serem colocados no início ou no fim da linha, estabelecer os métodos de instalação de referência e as características da condução, para o que será possível selecionar entre tubo, calha protetora ou sem canalização.
Esta opção varia se na secção "Descrição" da linha ou circuito tiver sido selecionado como condutor um cabo IEC ou um cabo ANSI. Em cada caso, o programa permite configurar a canalização da linha ou circuito através das seguintes opções:
Canalização para cabos IEC
- Definição do método de instalação de referência
A definição do método de instalação de referência pode realizar-se diretamente, se for conhecido, ou através de um assistente de seleção de dados:- Método de instalação de referência
Se esta opção for selecionada, o programa permite ao utilizador indicar diretamente o método de instalação de referência.
- IEC 60364-5-52, Tabela A.52.3
Se esta opção for selecionada, o programa lança um assistente de seleção de dados que permite indicar as características da canalização de forma detalhada através de uma série de menus pendentes, para depois mostrar o método de instalação de referência correspondente com estes dados segundo a tabela da norma acima mencionada:- Instalação
Permite indicar as características da canalização:- Tipo de cabo (Isolado / Unipolar / Multipolar)
- Localização (Superfície / Interior (embebido) / Oco de construção / Enterrado)
- Sistema (Condutas / Calhas (incluindo molduras) / Embebidas diretamente)
- Método de instalação de referência (IEC 60364-5-52, Tabela A.52.3)
Mostra o método de instalação de referência (IEC 60364-5-52, Tabela A.52.3) que corresponde aos dados selecionados.
- Instalação
- Método de instalação de referência
Em qualquer um dos casos mencionados, também é necessário indicar os seguintes dados:
- Temperatura ambiente (ºC)
- Número de circuitos ou cabos adicionais
Canalização para cabos ANSI
Neste caso, o programa permite-lhe escolher entre os seguintes métodos de instalação:
- Enterrado em tubo / Enterrado diretamente / À vista em caminho de cabos / À vista em condutas / Ao ar livre / Apoiados num cabo mensageiro
Além disso, são definidos os seguintes parâmetros:
- Temperatura ambiente de operação (ºC)
- Fator de ajuste para mais de três condutores portadores de corrente numa canalização ou cabo
Este parâmetro permite editar manualmente o número de condutores portadores de corrente numa mesma canalização, com o objetivo de ajustar o fator de correção da ampacidade do cabo de acordo com a tabela 310.15(B)(3)(a) da norma NEC (National Electrical Code). Esta seleção será refletida posteriormente na listagem de justificação da ampacidade do cabo. - Número de condutores portadores de corrente adicionais na mesma canalização
Canalização
A conduta pela qual passa a canalização pode ser definida escolhendo entre as seguintes opções. É possível introduzir mais unidade de tubo ou calha protetora:
- Sem canalização
- Tubo (Número de tubos x Diâmetro)
- Calha protetora (Número de calhas protetoras x Largura x Altura)
Requisitos de projeto e geração de esquemas unifilares
Se a obra estiver vinculada a um projeto do BIMserver.center, é possível importar a configuração de linhas e circuitos desenvolvida em programas responsáveis da distribuição de cargas e circuitos como CYPELEC Distribution. Neste caso, no lado esquerdo da interface, tanto no separador "Unifilar" como no separador "Árvore", ativa-se um painel específico que permite funcionalidades adicionais.
No lado esquerdo, o programa apresenta uma tabela com os "Requisitos de projeto", indicando a referência de cada uma das linhas ou circuitos identificados e uma marca que indica se cada um deles cumpre ou não os requisitos exigidos no esquema desenvolvido no programa.
No caso de existiram requisitos de projeto gerados a partir da informação que possa existir no projeto BIM, através da opção "Gerar um esquema unifilar que satisfaça os requisitos de projeto ", disponível na parte inferior desta secção, o programa pode importar e gerar automaticamente um esquema unifilar que os satisfaça. Neste processo, o esquema unifilar existente é eliminado e gerado novamente.
O cumprimento destes requisitos de projeto baseia-se na verificação dos seguintes pontos:
- Respeitar a hierarquia de ligação do esquema elétrico, de modo a que todas as linhas e circuitos sejam definidos e ligados de acordo com o esquema importado.
- Que para cada uma das linhas e circuitos sejam cumpridos os requisitos exigidos. Neste sentido podem ser diferenciados três casos possíveis:
- Em linhas pertencentes às instalações de ligação e linhas de alimentação a quadros gerais ou quadros parciais, o comprimento de medição deve ser respeitado.
- No caso de circuitos pertencentes a quadros de distribuição e quando se opta por circuitos com carga concentrada, que cumpra a potência ativa total requerida pelo circuito e o comprimento de medição.
- No caso de circuitos pertencentes a quadros de distribuição e quando se opte por circuitos com carga distribuída, para além da potência ativa requerida e do comprimento de medição, que se cumpra com a definição e distribuição de cada uma das cargas ao longo do circuito de alimentação e, para cada uma das cargas, sejam cumpridas as suas características elétricas.
Ferramentas de edição
Ferramentas de edição no separador "Unifilar"
Dentro do separador "Unifilar", no grupo "Edição" da barra de ferramentas principal, encontram-se as seguintes ferramentas para editar a instalação:

O funcionamento de cada uma destas ferramentas é descrito de seguida:
![]() | Apagar | Apaga uma linha de todas as linhas que dela dependem. |
![]() | Apagar uma linha intermédia | Apaga uma linha intermédia. As linhas a jusante são mantidas e movidas para o nível superior no esquema unifilar. |
![]() | Copiar | Cria uma ou mais cópias de uma linha e de todas as linhas que dela dependem. |
![]() | Igualar | Iguala as características de duas linhas (componentes, canalização, polaridade, cabo, secção, quadro tipificado, simultaneidade, coeficiente de simultaneidade a montante, carga). A igualização das propriedades pode ser realizada de modo parcial selecionando apenas uma característica ou qualquer combinação de características. |
![]() | Mover | Move uma linha e todas as linhas que dela dependem. |
![]() | Criar um grupo de linhas novo | Seleciona uma ou várias linhas e cria um grupo de linhas com a referência indicada. Os grupos de linhas criados são visíveis na "Biblioteca de elementos" do grupo "Projeto". |
![]() | Inserir um grupo de linhas no esquema | Permite inserir um grupo de linhas no esquema selecionado a partir dos grupos de linhas guardados anteriormente. Este será inserido como um bloco, mas os seus elementos podem ser editados individualmente. |
Ferramentas de edição no separador "Árvore"
Dentro do separador "Árvore", no grupo "Edição" da barra de ferramentas principal, encontram-se as ferramentas para editar a instalação:

O funcionamento de cada uma destas ferramentas é descrito de seguida:
![]() | Inserir um grupo de linhas no esquema | Insere um grupo de linhas selecionado no esquema. |
![]() | Apagar | Apaga uma linha e todas as linhas que dela dependem. |
![]() | Cortar | Corta uma linha e todas as linhas dependentes, eliminando-as do esquema e permitindo que sejam coladas posteriormente. |
![]() | Copiar | Copia uma linha e todas as linhas dependentes, permitindo que sejam coladas posteriormente. |
![]() | Colar | Cola a linha cortada ou copiada e todas as suas linhas dependentes. |
Ferramentas de visualização
Dentro do separador "Unifilar", no grupo "Visualização" da barra de ferramentas principal, encontram-se as seguintes ferramentas de visualização:

Expandir/Contrair circuitos com carga distribuída
Permite expandir ou contrair a visualização dos circuitos com carga distribuída. Ao ser expandida, o programa apresenta a representação das cargas, caixas de derivação e nós de transição. Ao ser contraída, apresenta um símbolo genérico que representa a distribuição das cargas.
Expandir/Contrair quadros tipificados
Permite expandir ou contrair a visualização dos quadros tipificados. Ao ser expandida, o programa apresenta a representação dos agrupamentos, circuitos, aparelhagem e cargas do quadro. Ao ser contraída a visualização, o quadro é representado de forma simplificada pelo símbolo de símbolo de uma caixa e a referência do quadro tipificado.
Expandir linhas
Permite expandir a visualização de todas as linhas. Esta opção pode ser útil se, no navegador do lado esquerdo o esquema unifilar tiver sido contraído em qualquer um dos níveis. Equivale à opção "Expandir tudo" nesse navegador.
Cálculo de curto-circuito
O CYPELEC realiza o cálculo de correntes de curto-circuito utilizando método das componentes simétricas de acordo com a norma IEC 60909. Este método, baseado no teorema de Thevenin e aplicável a todo tipo de redes até 230 kV, consiste na indução de uma fonte de tensão equivalente no ponto de curto-circuito e na substituição de cada elemento elemento do circuito de defeito pelas respetivas impedâncias direta, inversa e homopolar. Uma vez estabelecido este sistema, procede-se à obtenção da corrente de curto-circuito no mesmo ponto onde foi colocada a fonte de tensão “virtual”.
Graças ao seu destacado aspeto analítico e à sua maior precisão em relação aos restantes métodos, dispõe-se da melhor ferramenta para o cálculo de defeitos na instalação.
Hipóteses para o cálculo das correntes de curto-circuito
Verificam-se as intensidades de curto-circuito máximas e mínimas para cada uma das hipóteses de alimentação estabelecidas, no caso em que exista mais do que uma, de modo a que os dispositivos de proteção garantam a proteção contra curtos-circuitos para todas as fontes de alimentação.
Cálculo de intensidades por fases desequilibradas
Quando se projeta uma instalação eléctrica trifásica, assume-se frequentemente que a distribuição das cargas em cada uma das fases se realizará de forma equilibrada. Esta forma de proceder pode ser mais cómoda no momento de conceber o projeto, mas trata-se apenas de uma mera aproximação, uma vez que o equilíbrio total é muito difícil de se conseguir. A possibilidade de conceber a instalação com uma distribuição por fases desiquilibrada permite selecionar a fase à qual se liga cada uma das cargas. Desta forma, é possível realizar um estudo prévio da distribuição de cargas e evitar desequilíbrios entre fases que possam afetar o correto funcionamento da instalação.
Além disso, no caso da instalação proposta apresentar algum desiquilíbrio entre fases, o programa realizará todas as verificações pertinentes de maneira a que se modele o comportamento real das linhas. Neste sentido, serão tidas em conta as correntes que circulam por cada uma das fases e pelo neutro para compensar o desequilíbrio entre as mesmas, serão consideradas as referidas intensidades no momento de dimensionar corretamente a secção de cada condutor (incluindo o neutro) e serão calculadas tanto as quedas de tensão simples (fase-neutro) como as quedas de tensão compostas (fase-fase).
Depois, no tooltip que aparece ao passar o cursor sobre os elementos após o cálculo, podem ser visualizadas as intensidades por fase calculadas ativando a caixa correspondente da opção "Apresentação de resultados", no grupo "Projeto" da interface geral do programa.
Harmónicos
As cargas não lineares apresentam um índice de distorção harmónica que pode produzir correntes no condutor neutro, em sistemas sistemas trifásicos, quando o neutro é distribuído.
Tais correntes de neutro são devidas às correntes de fase que que contêm harmónicos (sendo o mais significativo o terceiro harmónico) que não se anula no condutor de neutro.
O valor da corrente de neutro devida à terceira harmónica pode chegar a ser superior ao valor da corrente de fase. Nesse caso, a corrente de neutro terá um efeito determinante na corrente admissível dos cabos do circuito.
Ao introduzir receptores de biblioteca é possível definir o índice de distorção harmónica de terceira ordem (THDI3).
Assim, o programa avalia o efeito das correntes harmónicas e aplica os fatores de redução indicados no anexo E da norma IEC 60364-5-52.
Motores
O programa verifica a intensidade de arranque de motores e permite a utilização de arrancadores para reduzir a intensidade de arranque e desta forma limitar a sua incidência na instalação. Também tem em conta a contribuição dos motores assíncronos para as correntes de curto-circuito.
Verificação da intensidade de arranque dos motores e utilização de arrancadores
No momento do arranque, os motores assíncronos requerem níveis de intensidade superiores aos que consomem em condições nominais de operação. Estas sobreintensidades podem gerar quedas de tensão muito acentuadas na instalação, motivo pelo qual os diferentes regulamentos elétricos limitam a relação entre a intensidade de arranque e a intensidade nominal em função da potência do motor em questão.
O programa permite estabelecer os dados referentes ao arranque, quer através da introdução manual de um coeficiente multiplicador da intensidade nominal, quer utilizando a nomenclatura da norma americana estabelecida pelo código NEMA, que aparece nas especificações técnicas de alguns motores.
É possível selecionar um arrancador para reduzir a intensidade de arranque e limitar desta forma a sua incidência na instalação. Os tipos de arrancadores que podem ser selecionados são os seguintes:
- Para motores de alimentação monofásica ou bifásica:
- Arranque direto
- Variador de frequência
- Para motores de alimentação trifásica:
- Arranque direto
- Arranque estrela-triângulo
- Arranque por autotransformador (com 2 pontos de arranque)
- Arranque por autotransformador (com 3 pontos de arranque)
- Variador de frequência
- Arranque estatórico/rotórico por resistências
O arrancador selecionado, para além de afetar o cálculo, reflete-se no diagrama unifilar com o seu ícone correspondente.
Contribuição dos motores assíncronos para as correntes de curto-circuito
Devido à inércia que os motores apresentam no momento em que se produz o curto-circuito, cada um deles converte-se transitoriamente numa fonte de geração de energia que contribui para aumentar o valor da intensidade máxima de curto-circuito. Por este motivo, e seguindo as diretrizes da norma IEC 60909, esta circunstância foi implementada de forma a ter em conta o valor real da corrente de curto-circuito em cada uma das linhas de instalação.
Saída de resultados
Consulta de resultados em ecrã (separador "Unifilar")
Depois de realizar o cálculo, o programa apresenta em ecrã os resultados e grandezas calculados através de un tooltip que aparece ao posicionar o cursor sobre um elemento da instalação.
Além disso, podem ser visualizados os pormenores dos elementos do esquema unifilar representado em ecrã da mesma forma que na sua representação de em desenhos.
Se a opção "Mostrar os pormenores como no desenho" estiver ativada, estes pormenores podem ser configurados a partir de "Desenhos do esquema unifilar", também no grupo "Projeto" da interface geral.
Listagens por elemento (separador "Unifilar")

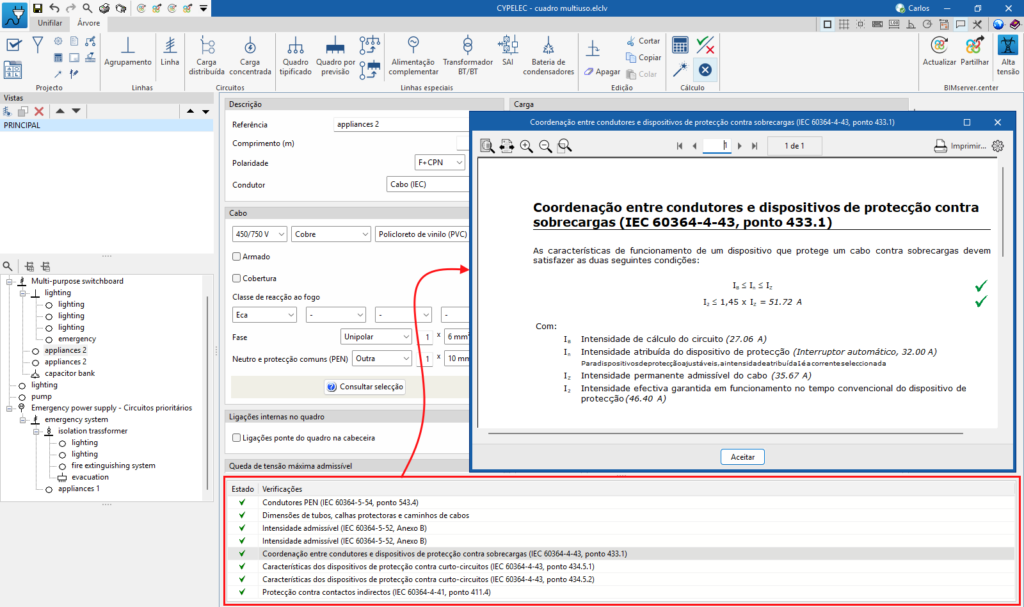

No separador "Unifilar", ao clicar sobre um elemento, o programa permite consultar as listagens de cálculo e de verificações detalhadas realizadas sobre o mesmo.
É possível imprimir diretamente cada uma das verificações e a listagem completa das mesmas, ou gerar ficheiros HTML, PDF, TXT, RTF ou DOCX com o seu conteúdo.
Visualização de verificações (separador "Árvore")
O separador "Árvore" inclui um painel de visualização de verificações realizadas em cada linha.
Para aceder à listagem de verificações correspondente, basta clicar no botão "Consultar verificações" ou fazer duplo clique com o botão esquerdo do rato sobre a verificação que se pretende visualizar.
Listagens da obra
O programa permite também imprimir as listagens da obra diretamente na impressora ou gerar ficheiros HTML, PDF, TXT, RTF ou DOCX:
- Quadro de materiais
Apresenta um relatório com o quadro de materiais utilizados na instalação. Os dados dos disjuntores magneto-térmicos, fusíveis, guarda-motores, arrancadores, diferenciais, cabos, canalizações e outros elementos da instalação (como os contadores ou caixas de derivação) são organizados numa série de tabelas que incluem a seguinte informação:- Código
- Unidade
- Descrição
- Quantidade
- Quadro de resultados
Apresenta um relatório com os resultados de cálculo da instalação. Esta listagem inclui a informação mais relevante para cada uma das linhas, assim como os resultados das verificações realizadas, permitindo ao utilizador decidir quais os dados que aparecem nas tabelas e quais os que não aparecem. O programa permite configurar a seguinte informação:- Organização das tabelas de linhas e de proteções (Juntamente / Separadamente)
A opção de apresentar a informação das linhas e das proteções de forma conjunta ou separada permite descompor os dados selecionados em tabelas independentes de modo a que estas se ajustem mais adequadamente às dimensões do papel e se melhore a visibilidade dos dados que contêm. - Características das linhas
Permite marcar o desmarcar a informação mostrada relativamente às linhas:- Descrição
- Fase
- Simultaneidade
- Potências (Potência calculada, Potência instalada, Potência necessária)
- Fator de potência (cos φ)
- Comprimento
- Secção
- Isolamento
- Método de instalação
- Intensidades (Intensidade calculada, Intensidade admissível)
- Quedas de tensão (Queda de tensão, Queda de tensão acumulada)
- Canalização
- Características das proteções
Permite marcar ou desmarcar a informação mostrada relativamente às proteções:- Descrição
- Intensidade calculada
- Intensidade nominal
- Intensidade admissível
- Intensidade de curto-circuito máxima (Iccmáx)
- Poder de corte
- Intensidade de curto-circuito mínima (Iccmín)
- Intensidade de atraso curto ou de disparo magnético
- Intensidade de corrente
- Sensibilidade
- Organização das tabelas de linhas e de proteções (Juntamente / Separadamente)
Desenhos do esquema unifilar em formato DWG, DXF ou PDF
Permite imprimir os desenhos do esquema unifilar da obra em qualquer dispositivo periférico gráfico que tenha configurado no seu computador, ou criar ficheiros DWG, DXF ou PDF.
A edição de desenhos permite configurar as seguintes opções:
- Tipo
- Dimensões
- Ajustar o tamanho do papel à escala
Desta forma, através da escala, é possível selecionar o tamanho pretendido para o esquema e as dimensões do papel serão automaticamente ajustadas. - Ajustar a escala ao tamanho do papel
Desta forma, é possível definir o formato da impressão pretendido para enquadrar o esquema nos formatos suportados pela impressora. O programa otimiza a gestão dos espaços livres no desenho do esquema unifilar para permitir um maior tamanho nos textos que definem as propriedades de cada linha. Assim, o conjunto desenho-textos reduz ou aumenta o seu tamanho para ajustar as suas dimensões às do formato de papel escolhido. Convém selecionar um formato de papel adequado, pois um formato de papel demasiado pequeno pode provocar uma redução excessiva do texto, o que dificultaria a sua leitura.
- Ajustar o tamanho do papel à escala
- Escala
- Configuração do desenho
- Pormenor do esquema unifilar
Na caixa de diálogo de edição do desenho do esquema unifilar incluem-se três opções que permitem especificar e configurar o nível de pormenor:- Completo
O esquema unifilar aparece completo em um único desenho.- Pormenor de cada quadro tipificado separadamente (opcional)
- Por quadro/quadro parcial
Com esta opção, cada quadro principal e quadro parcial é detalhado separadamente no esquema unifilar. O programa acrescenta a referência do quadro principal ou quadro parcial em questão, a partir das suas proteções gerais. - Dividir de acordo com a configuração
Neste caso, a divisão do esquema unifilar pode ser editada para especificar o número máximo de níveis e de linhas:- Número máximo de níveis
Este parâmetro refere-se ao número máximo de níveis verticais a pormenorizar e e está relacionado com a profundidade que se quer dar ao esquema. - Número máximo de linhas
Este parâmetro faz referência al número máximo de líneas/circuitos que se querem representar horizontalmente e está relacionado com a largura do esquema.
- Número máximo de níveis
- Completo
- Pormenor do esquema unifilar
- Pormenores
Arquivos compatíveis com o BIMserver.center
Ao realizar a exportação do projeto para plataforma BIMserver.center, exporta-se automaticamente um ficheiro em formato IFC e, opcionalmente, as listagens de medição e verificações dos elementos da instalação elétrica para a sua integração no projeto Open BIM, permitindo a sua visualização:
- na plataforma online;
- na aplicação BIMserver.center para iOS e Android.
Integração na plataforma BIMserver.center
Vários programas da CYPE estão conectados com a plataforma BIMserver.center e possibilitam o trabalho multicolaborativo através da partilha de ficheiros em formatos baseados em standards abertos.
Vale a pena recordar que, para trabalhar no BIMserver.center, o utilizador pode registar-se gratuitamente na plataforma e criar um perfil.
Quando se acede a um programa conectado à plataforma, este é capaz de estabelecer uma ligação com um projeto no BIMserver.center. Assim, os ficheiros dos projectos desenvolvidos de forma colaborativa no BIMserver.center são mantidos actualizados.

Opções disponíveis no CYPELEC
No grupo “BIMserver.center" da barra de ferramentas principal, tanto no separador "Unifilar" como no separador "Árvore", encontram-se as funcionalidades necessárias para utilizar CYPELEC em conjunto com outras ferramentas do BIMserver.center:

Atualizar
Atualiza a informação contida nos modelos previamente importados para o projeto ou importa novos modelos se assim o desejar.
Partilhar
Exporta a informação da instalação desenvolvida com o CYPELEC para o BIMserver.center para a partilhar com outros utilizadores, incluindo as listagens de medições e cálculo da instalação.
Durante o processo de exportação pode ser definida a informação relacionada com a identificação dos ficheiros a exportar e os tipos de ficheiros que se geram:
- Nome
- Descrição
- Ficheiros adicionais
- Medição (opcional)
- Listagens (opcional)
Ligação direta com outros programas
O CYPELEC disponibiliza uma opção de ligação direta com ferramentas Open BIM que permite continuar o trabalho:
- Alta tensão
Permite continuar o trabalho com o CYPELEC Networks. Este programa recebe a potência total da instalação de BT e considera-a como uma carga pontual para a sua análise da rede.

Licenças e módulos relacionados
Os programas CYPE são ativados através de licenças eletrónicas que podem conter um ou mais módulos. A lista de módulos compatíveis com cada programa pode variar em função do produto adquirido e do tipo de licença.
Para consultar a lista dos módulos compatíveis com este programa, pode-se aceder a “Módulos dos programas CYPE”.
É importante notar que a lista de módulos disponíveis na licença dependerá do produto adquirido.
