Condições de cálculo

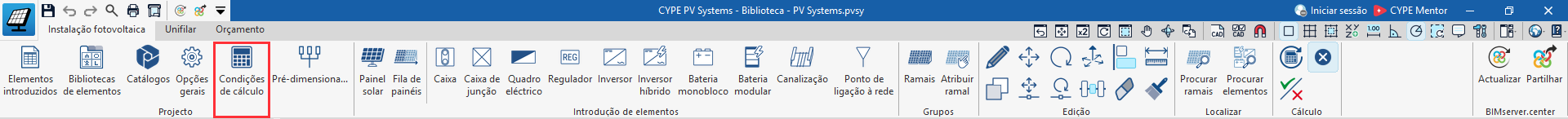

Através do botão "Condições de cálculo", disponível no grupo "Projeto" da barra superior do separador "Instalação fotovoltaica", introduzem-se os parâmetros de cálculo do sistema.
Este painel apresenta as seguintes opções:
Selecionar método de cálculo
O método de cálculo utilizado pelo programa para determinar a produção energética da instalação pode ser escolhido entre os seguintes:

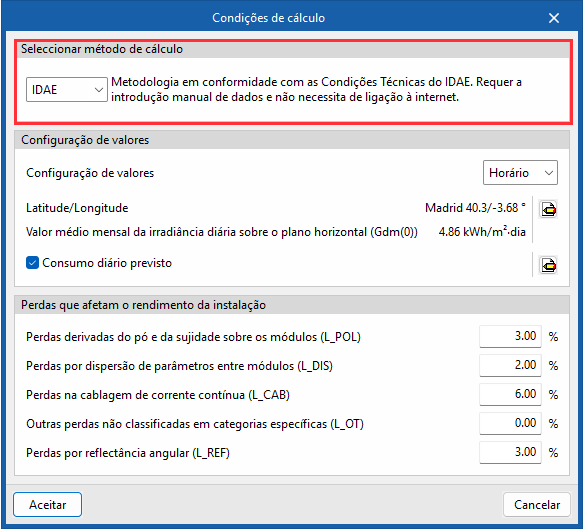

IDAE
O programa utiliza a metodologia em conformidade com Pliego de Condiciones Técnicas (PCT) del IDAE. Requer a introdução manual de dados e não necessita de ligação à Internet.
| Nota: |
|---|
| Nota: Este método de cálculo impõe uma série de limitações, uma vez que apenas fornece valores consistentes quando os painéis solares apresentam uma inclinação e uma orientação dentro de um determinado intervalo. Isto obriga o utilizador a colocar os painéis numa disposição específica (por exemplo, nunca numa disposição coplanar em relação ao edifício, uma vez que este método não estima valores com precisão nessas condições). |

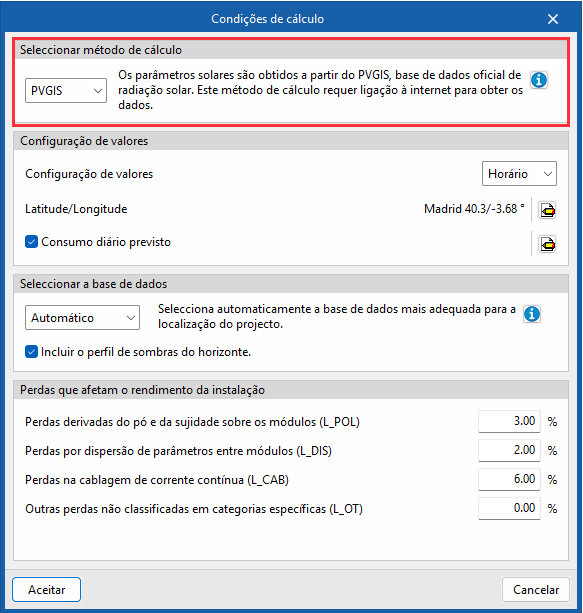

PVGIS
Os parâmetros solares são obtidos diretamente do PVGIS ('Photovoltaic Geographical Information System'), a base de dados oficial de radiação solar, o que elimina a necessidade de introdução manual, reduzindo o risco de erros, agilizando o processo e tornando o cálculo mais preciso. Este método de cálculo requer ligação à Internet para obter os dados.
No que diz respeito à fonte destes dados, o programa integra informação da API PVGIS desenvolvida pelo 'Joint Research Centre (JRC)' da Comissão Europeia. Pode ser encontrada mais informação neste link.
| Nota: |
|---|
| Este método de cálculo permite realizar o cálculo para qualquer inclinação e orientação, sem as restrições associadas ao método de cálculo baseado no PCT do IDAE. |
Configuração de valores
Nesta secção, é possível configurar os seguintes aspetos:
- Configuração de valores
Neste menu suspenso, indica-se se pretende trabalhar com valores horários de irradiância ou valores mensais totais de irradiação no plano horizontal:- Horário / Mensal

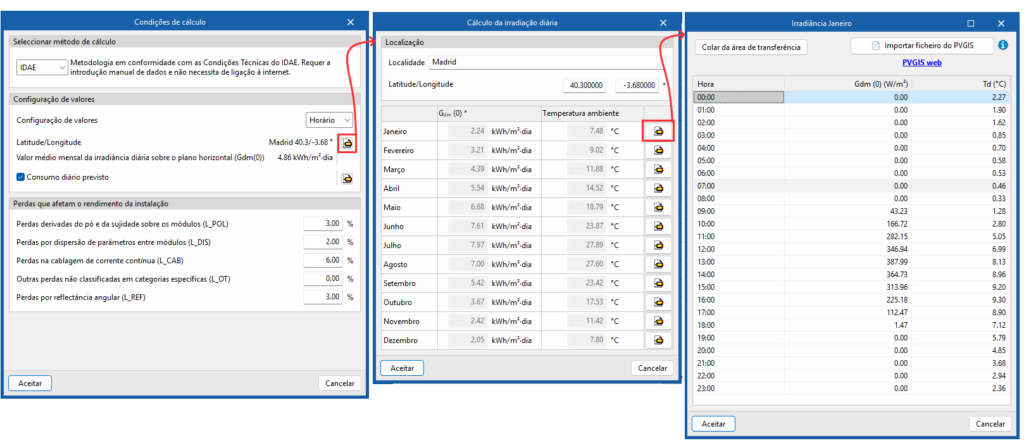

- Latitude/Longitude
Permite indicar a "Localização" do projeto, indicando a referência da "Localidade" e a sua "Latitude/Longitude".

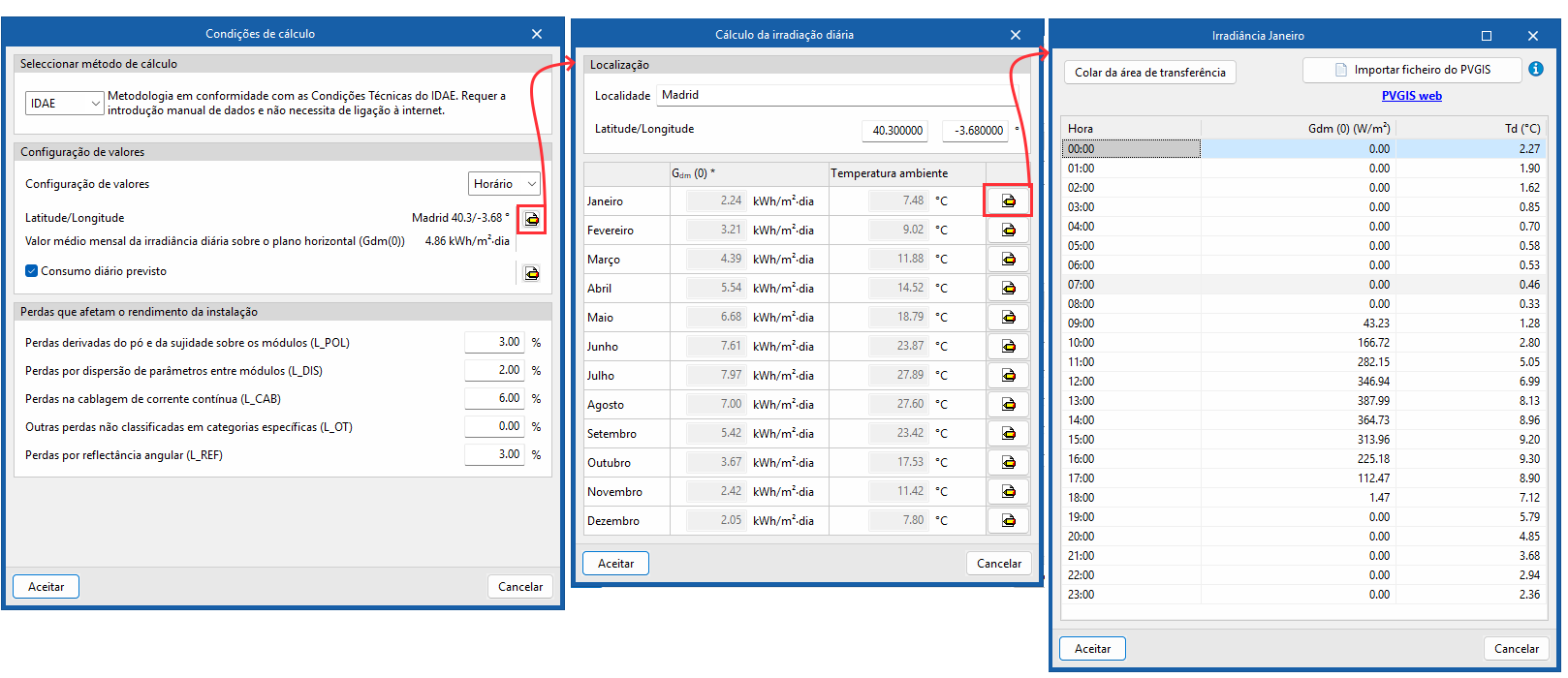

Além disso, se tiver sido escolhido o método de cálculo “IDAE”, é necessário introduzir aqui os dados de irradiação ou irradiância. Para tal:- Se estiver a trabalhar com valores mensais, deve introduzir o valor médio mensal da irradiação diária no plano horizontal ("Gdm (0)", em kWh/m2·día) e da "Temperatura ambiente" (em ºC) para cada mês.
- Se estiver a trabalhar com valores horários, deve introduzir o valor da irradiância ("Gdm (0)", em W/m2) e da temperatura ("Td", em ºC)) para cada hora do dia em cada mês do ano.
- Em ambos os casos, é possível importar estas informações a partir de um ficheiro do PVGIS utilizando o botão "Importar ficheiro do PVGIS" seguindo os procedimentos descritos neste link.
- Consumo diário previsto (opcional)
Se esta opção for ativada, é possível introduzir os consumos, caso se disponha dos mesmos.

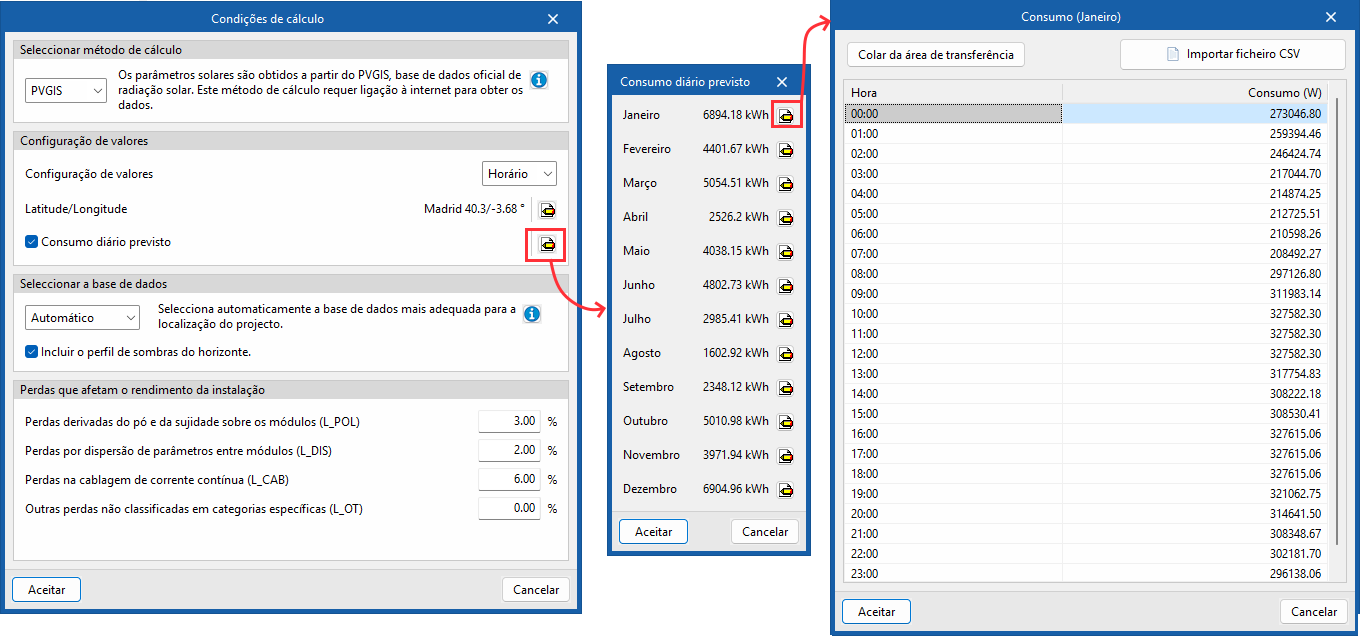

Para tal:- Se estiver a trabalhar com valores horários, deve introduzir o valor de “Consumo” para cada “Hora” de cada “Mês”. O programa oferece a possibilidade de “Colar da área de transferência” estes valores ou de os importar a partir de um ficheiro externo (através de “Importar ficheiro CSV”).

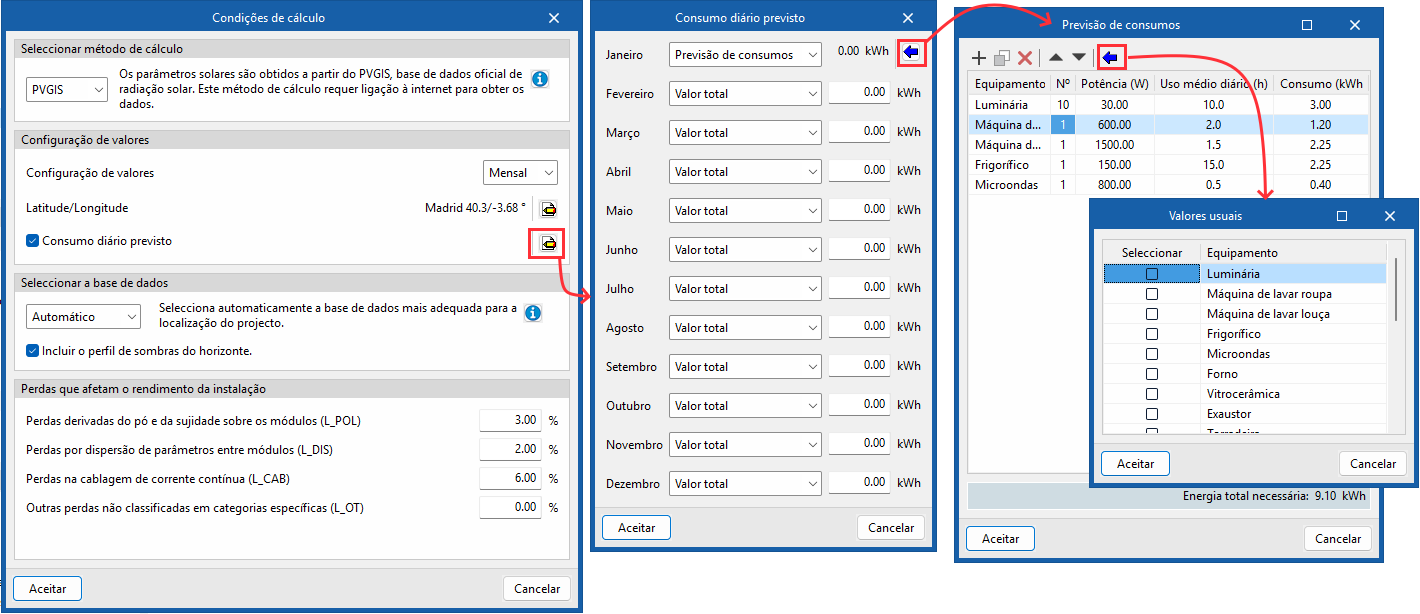

- Se estiver a trabalhar com valores mensais, deve indicar o valor total de "Consumo" para cada "Mês". O programa permite introduzir o "Valor total" de cada mês diretamente ou, através da opção "Previsão de consumos", definir uma lista de equipamentos com os dados da referência de cada "Equipamento", o seu número, "Potência (W)", o tempo de "Uso médio diário (h)" e o seu "Consumo (kWh)", obtendo assim uma "Energia total necessária". O programa oferece uma ajuda para "Importar valores usuais" a partir de diferentes equipamentos predefinidos.
Selecionar a base de dados
Esta secção aparece se tiver sido selecionado o método de cálculo “PVGIS” e nela é possível selecionar a base de dados a utilizar no projeto da seguinte forma:
- Automático
Se for escolhida esta opção, o programa seleciona automaticamente a base de dados mais adequada para a localização do projeto projeto. - PVGIS-SARAH3
O programa utilizará esta base de dados de satélite, definida como predefinida pelo PVGIS. - PVGIS-ERA5
O programa utilizará esta base de dados de reanálise climática para áreas sem cobertura de satélite.

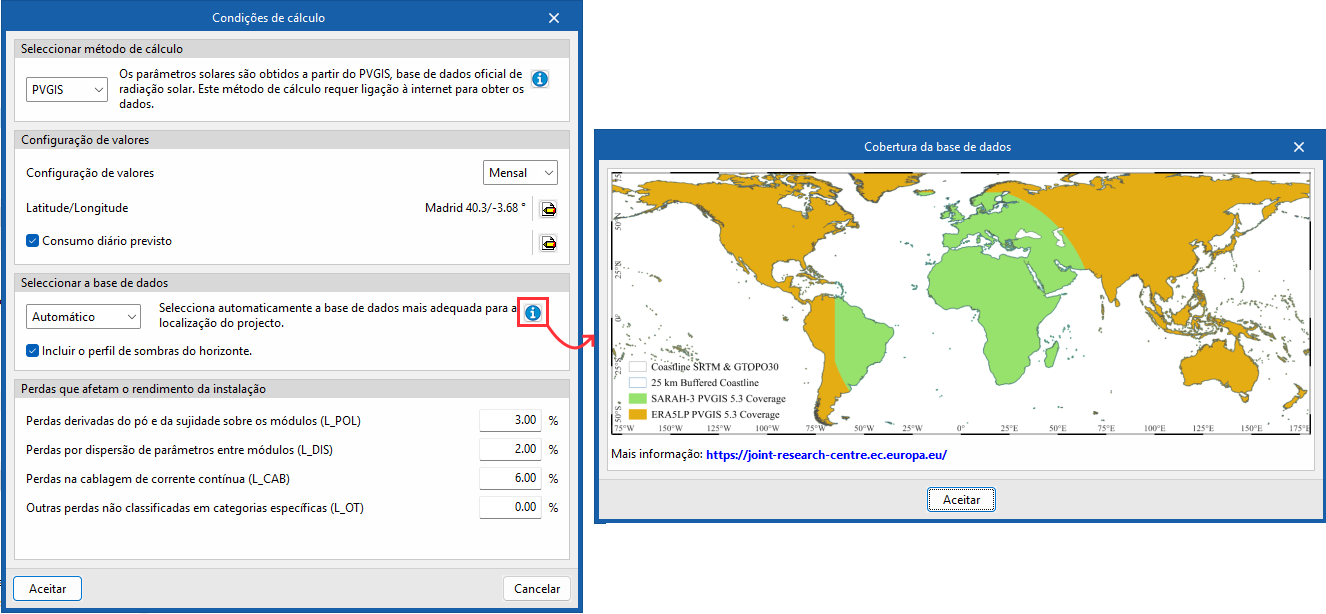

O mapa com a cobertura de satélite de cada base de dados disponível (tanto PVGIS-SARAH-3 como PVGIS-ERA5) pode ser visualizado através do botão de ajuda à direita (“Cobertura da base de dados”), permitindo identificar visualmente qual a base de dados que cobre a localização do projeto.
De forma opcional, também é possível "Incluir o perfil de sombras do horizonte" ativando a opção correspondente.

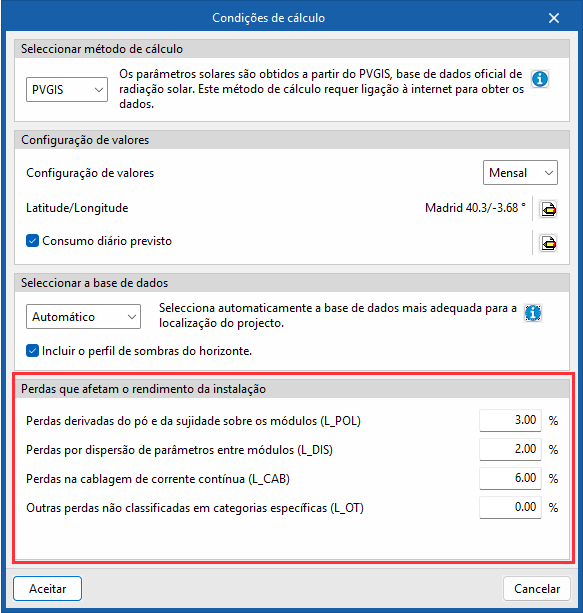

Perdas que afetam o rendimento da instalação
Nesta secção, é possível configurar as percentagens associadas às seguintes perdas a aplicar ao rendimento da instalação:
- Perdas devidas ao pó e à sujidade sobre os módulos (L_POL)
- Perdas por dispersão de parâmetros entre módulos (L_DIS)
- Perdas na cablagem de corrente contínua (L_CAB)
- Outras perdas não classificadas em categorias específicas (L_OT)
| Nota: |
|---|
| Além disso, com base na configuração geométrica dos módulos fotovoltaicos introduzidos, o programa calcula as perdas por orientação e inclinação. As perdas por sombra são obtidas com base nas sombras projetadas pelos elementos arquitetónicos do projeto vinculado, pelos próprios painéis solares, pelos edifícios próximos e por outros obstáculos da envolvente. |
