Editor de vigas

O editor de vigas permite consultar os esforços, o dimensionamento e as verificações realizadas automaticamente pelo programa em todas as vigas da obra. A partir deste, é possível alterar as armaduras ou os perfis metálicos utilizados e verificar todas as alterações efetuadas, gerando posteriormente listagens de verificações detalhadas.

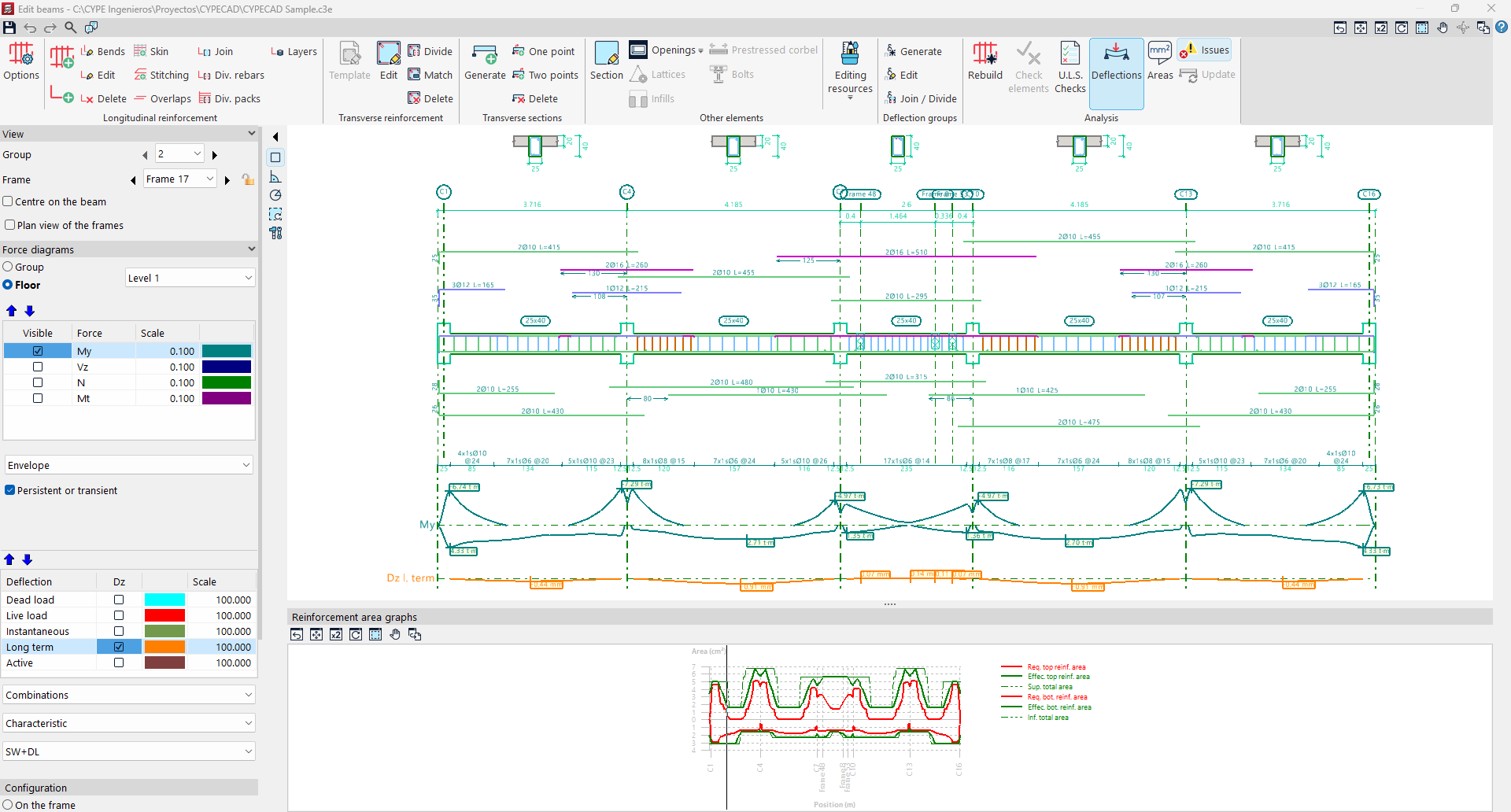

Interface do editor de vigas

A interface do editor de vigas apresenta as seguintes áreas e funcionalidades.

Barra de ferramentas superior

  • Na barra superior da janela encontram-se várias ferramentas de edição e verificação das vigas do pórtico apresentado.

Visores

  • A janela principal, no canto superior direito, apresenta uma visualização da secção longitudinal do pórtico que está a ser editado. No caso de vigas de betão armado, é apresentada a armadura longitudinal e transversal gerada após o cálculo. Na parte superior, são também visualizadas as secções transversais geradas.
  • O visor secundário na parte inferior apresenta uma visualização dos "Gráficos de áreas de armadura". A área necessária é apresentada a vermelho e a área efetiva das armaduras dispostas no pórtico, a verde. Os pontos menos favoráveis ou de maior aproveitamento da armadura correspondem àqueles em que o gráfico da armadura efetiva fica mais próximo do gráfico da armadura necessária.

Painel lateral de opções

  • Na parte esquerda, na secção "Visualização", o programa indica o "Grupo" e o "Pórtico" que estão a ser apresentados no visor. A opção "Centrar em viga" permite centrar a visualização na viga pretendida, enquanto que, ao ativar "Vista em planta dos pórticos", é adicionada a representação esquemática em planta. Ao clicar nas setas à esquerda e à direita, é possível passar para o grupo, o pórtico ou a viga seguinte. Também é possível bloquear a armadura do pórtico com o botão correspondente. Isto impedirá que o programa efetue alterações no dimensionamento do pórtico nos cálculos seguintes, mas não impedirá que estas possam ser modificadas a partir das opções do editor.
  • Na secção "Diagramas de esforços", é possível ativar, em primeiro lugar, a visibilidade de diferentes esforços,juntamente com a respetiva escala e cor de visualização, tais como o momento fletor, o momento de cisalhamento, o momento axial ou o momento de torção.
  • No menu suspenso na parte inferior, pode-se escolher se se pretende visualizar as "Envolventes" dos esforços, ou uma das "Hipóteses" ou "Combinações" disponíveis.
  • Se forem selecionadas as opções "Verificações E.L.U. e E.L.S. no ponto desfavorável", "Verificações E.L.U. e E.L.S. num ponto" ou "Consultar as flechas em vãos" na parte superior, surgem opções neste painel lateral para a visualização da "Flecha", podendo consultá-las da mesma forma que as leis de esforços.
  • Na subsecção "Configuração", pode-se escolher se os gráficos de esforços são apresentados "Sobre o pórtico" ou "Debaixo do pórtico". Como opções adicionais, o programa permite "Redistribuir os diagramas de momentos flectores", "Cotar os pontos de momento nulo", "Consultar valores" — o que permite passar o cursor pelo gráfico e obter o valor das forças numa secção determinada — e "Mostrar valores máximos".
  • Na secção "Gráficos de áreas de armadura", a opção "Mostrar os gráficos" é ativada ou desativada para que o visor secundário apareça ou não. Ao selecionar as opções correspondentes, indica-se se se pretende visualizar a "Área de armadura longitudinal" ou a "Área de armadura transversal" e, em cada caso, se se pretende "Por resistência e quantidades mínimas" ou apenas "Por resistência". Também é possível "Mostrar os valores das áreas" no visor, ativando a última opção.
