Introdução
CYPETEL Wireless é um programa criado para realizar estudos de cobertura de sinal, em ambientes interiores, de instalações telecomunicações sem fios, como redes Wi-Fi, Bluetooth e Zigbee.
Para começar, importa-se um modelo geométrico em formato IFC de um projeto BIM alojado na plataforma BIMserver.center. O programa permite configurar as frequências de trabalho, definir a atenuação dos sinais nos elementos construtivos, estabelecer a altura do plano de trabalho nos compartimentos e posicionar emissores e recetores.
Após o cálculo, o programa apresenta os resultados através de diagramas de isovalores e isolinhas sobrepostos nas plantas e na vista 3D. Além disso, oferece ferramentas para consultar resultados, imprimir listagens e desenhos, gerar orçamentos e partilhar as informação do projeto através do BIMserver.center.
Fluxos de trabalho compatíveis com o programa
O CYPETEL Wireless, ao ser uma ferramenta Open BIM e estar conectada à plataforma BIMserver.center, oferece diferentes opções de fluxo de trabalho.
Introdução de dados
Importação de modelos BIM
Ao vincular o projeto do CYPETEL Wireless a um projeto BIM da plataforma BIMserver.center, é possível realizar as seguintes ações:
- Importação do modelo com a geometria do edifício. Isto permite gerar a organização em plantas do edifício e importar os compartimentos a partir dos compartimentos lidos do modelo BIM. Entre as opções disponíveis encontram-se as seguintes:
- Importação de modelos concebidos no CYPE Architecture.
- Importação de modelos concebidos no CYPECAD MEP*.
*Apenas se importa a geometria e os dados das plantas e dos compartimentos. As instalações criadas no CYPECAD MEP não são importadas. - Importação de modelos concebidos no Autodesk Revit com o Plugin Open BIM - Revit.
- Importação de modelos concebidos no IFC Builder.
- Importação de modelos em formato IFC (gerados por programas CAD/BIM como Allplan, ArchiCAD, entre outros) subidos ao projeto do BIMserver.center através da plataforma web.
Saída de dados
- Exportação das listagens para os formatos HTML, DOCX, PDF, RTF e TXT.
- Exportação de desenhos para os formatos DXF, DWG e PDF.
- Exportação da medição no formato FIEBDC-3.
- Exportação da informação gerada com o CYPETEL Wireless para plataforma BIMserver.center através dos formatos IFC e GLTF. Isto permite que seja visualizada pelos participantes autorizados do projeto.
Ambiente de trabalho
O programa apresenta um ambiente de trabalho simples, dividido em dois separadores: "Plantas" e "Orçamento".
Separador “Plantas”
O separador ativado por defeito ao iniciar é o separador "Plantas". Este apresenta:
- Na parte superior, encontram-se todas as ferramentas necessárias para conceber o projeto, agrupadas em grupos relativos à configuração, à biblioteca de elementos construtivos, à definição e introdução de emissores e receptores, assim como à edição e ao cálculo.
- À esquerda encontram-se as plantas do modelo, a árvore de elementos construtivos e o modelo 3D.
- Na parte central direita do ecrã inicial encontra-se a área de modelação, que serve para introduzir, editar e visualizar em 2D todos os elementos do projeto.
Separador “Orçamento”
Por outro lado, o separador “Orçamento” também apresenta:
- Uma barra de ferramentas superior na qual se encontram as ferramentas para a criação e edição do orçamento, assim como as ferramentas de gestão e de criação de listagens.
- Uma zona específica para a estruturação do orçamento, na parte central.
Ferramentas gerais da interface do CYPETEL Wireless
O CYPETEL Wireless dispõe de ferramentas comuns a outros programas da CYPE, que se encontram disponíveis nas seguintes áreas da interface:
- Menu "Arquivo" (1)
Permite criar, abrir ou guardar obras, aceder ao gestor de arquivos e obter listagens e desenhos.
- Ferramentas da área superior esquerda (2)
Permitem guardar o ficheiro, desfazer e refazer as alterações e obter listagens e desenhos, assim como pesquisar e aceder rapidamente a outras funcionalidades do programa. Além disso, permitem a importação e exportação para o BIMserver.center.
- Ferramentas da área superior direita (3)
Permitem modificar as vistas de desenho, aceder às opções de configuração general e abrir o menu "Ajuda".
- Painel lateral esquerdo (4)
Permitem gerir as máscaras e as suas capturas, ativar diferentes funcionalidades de ajuda na introdução de elementos, assim como configurar a aparência dos diversos elementos gráficos que aparecem no ecrã.
Sequência de introdução e saída de dados para a conceção de uma rede sem fios
As instalações de redes sem fios podem ser definidas e calculadas no programa através da seguinte sequência de introdução e saída de dados:
- Criação de uma obra nova (em "Arquivo", "Novo").
- Vinculação ao BIMserver.center, seleção e importação das plantas e dos tipos de compartimentos lidos do modelo BIM; e configuração inicial (definindo as frequências de trabalho e opções de cálculo).

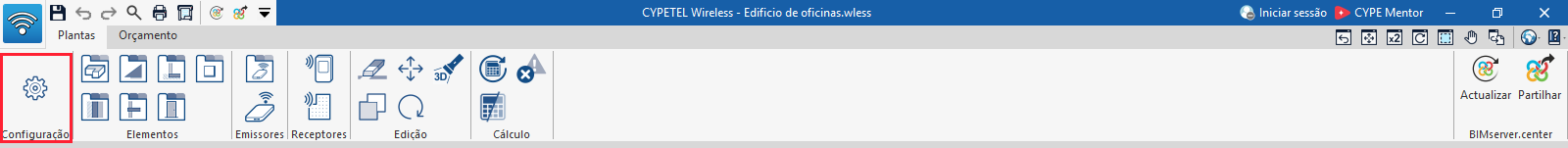

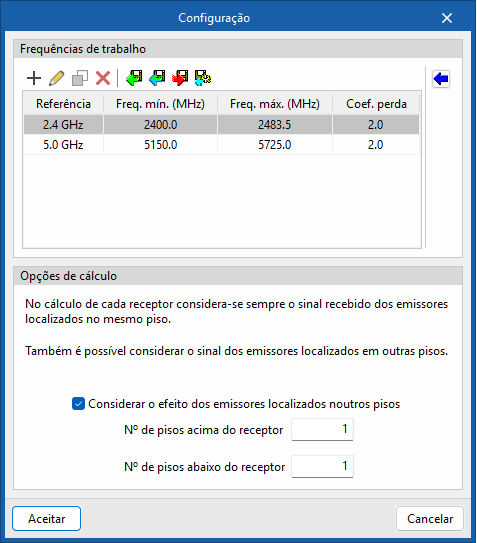

- (Opcional) Verificação da configuração inicial (em "Configuração"), incluindo a revisão das frequências de trabalho e das opções de cálculo.
- Revisão dos elementos construtivos (em "Elementos construtivos" ou na árvore de elementos construtivos), incluindo a revisão de compartimentos (definindo a altura do plano de trabalho em cada um) e as propriedades construtivas de cada elemento (editando, se necessário, a atenuação proposta pelo programa).
- Definição dos tipos de emissor que se pretendem incluir na obra (em "Emissores", "Tipos de emissor"), incluindo as suas propriedades (frequências de trabalho, potência e diagrama de radiação).
- Inserção dos emissores nos compartimentos apresentados em cada planta na área de trabalho (desde "Emissores", "Emissor"), modificando as suas propriedades e disposição 3D, se necessário.
- Inserção dos recetores nos compartimentos apresentados em cada planta na área de trabalho. Isto pode ser feito de duas formas:
- De forma manual (em "Recetores", "Emissor").
- De forma automática, através do assistente (desde "Receptores", "Distribuição automática de pontos de receção).
- Cálculo da instalação, consulta de resultados em ecrã (em forma de isovalores ou isolinhas) e nas listagens de resultados (em "Cálculo").
- Obtenção listagens e Desenhos (em "Arquivo", "Listagens/Desenhos").
- (Opcional) Obtenção do Orçamento (separador "Orçamento", em "Listagens", "Listagens do Orçamento").
- Exportação para o BIMserver.center (em "BIMserver.center", "Partilhar").
Integração à plataforma BIMserver.center
Vale lembrar que para trabalhar no BIMserver.center o usuário pode se registrar gratuitamente na plataforma e criar um perfil. Junto com a instalação e execução de cada aplicativo conectado à plataforma, será instalado e executado o BIMserver.center Sync, que se encarrega de manter atualizados os arquivos dos projetos desenvolvidos colaborativamente no BIMserver.center.
Vários programas da CYPE estão conectados com a plataforma BIMserver.center e possibilitam o trabalho multicolaborativo através compartilhamento de arquivos arquivos em formatos baseados em estândares abertos.
