Editor de vigas de CYPECAD

Se han implementado las siguientes mejoras en la representación del despiece de las alineaciones de vigas:

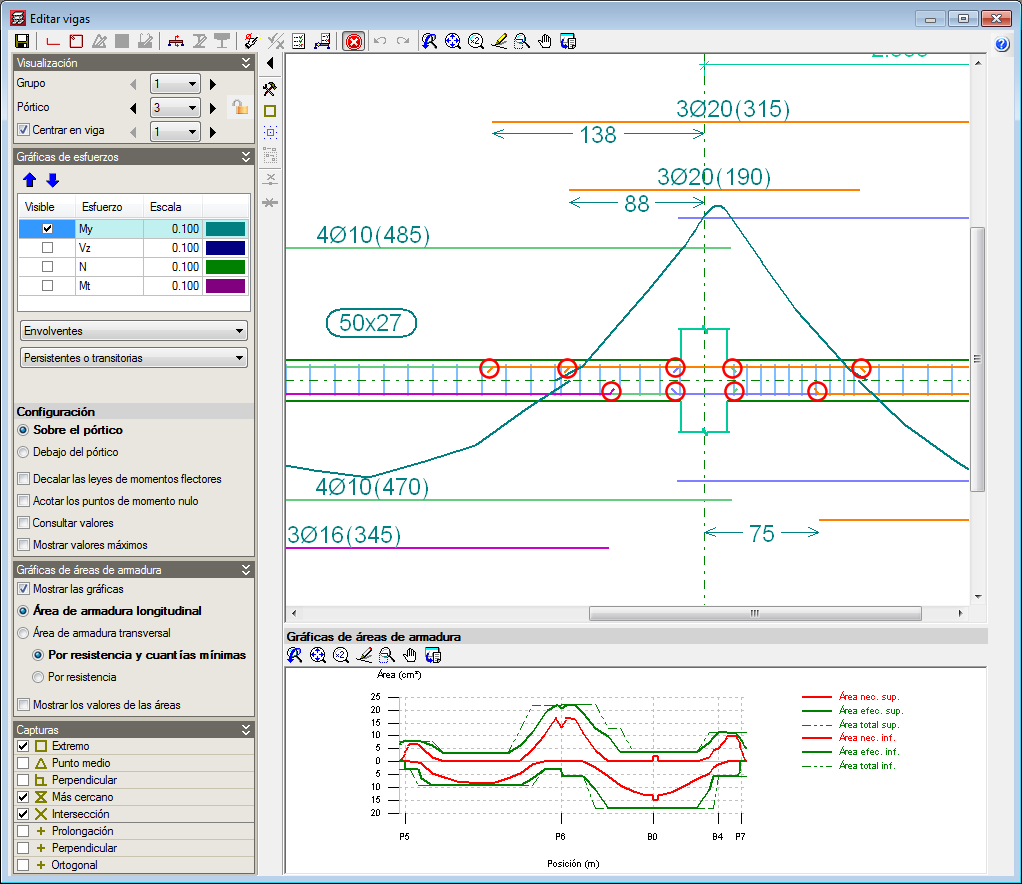

• Marcas en extremos de barras
  Dentro de la sección longitudinal del pórtico se dibujan, en pantalla y en los planos de despiece de armados, unas marcas (líneas inclinadas) que indican los extremos de las barras que se anclan en prolongación recta. Sólo se pone la marca en los extremos de estas barras si se dibujan superpuestos sobre otras barras por estar ambos dispuestos en el mismo plano horizontal.

  De este modo, es posible distinguir el inicio y el final de cada barra de armado dentro de la sección longitudinal del pórtico, aunque un extremo esté superpuesto (en la sección longitudinal) con otra barra dispuesta en el mismo plano horizontal. Estas marcas son útiles en los planos, especialmente si se opta por representar el despiece de armados sólo en tabla (nueva opción de configuración de planos que se indica a continuación).

• Representación del despiece de armados en los planos de pórticos
  Se han implementado dos opciones que permiten representar el despiece de armados en los planos de dos modos:
  • Despiece de armados fuera del pórtico
    El despiece de armados se dibuja fuera de la sección longitudinal de cada pórtico. Es el modo en el que se representaba el despiece desde versiones anteriores.

  • Despiece de armados sólo en la tabla
    El despiece de armados no se dibuja en el pórtico y sólo está definido en el cuadro o tabla de Despiece de armados.
